ASRock Rack ROME2D16-2T
Артикул: ROME2D16-2T
Другие исполнения
Варианты серии ROME2D16
ASRock Rack ROME2D16-2T

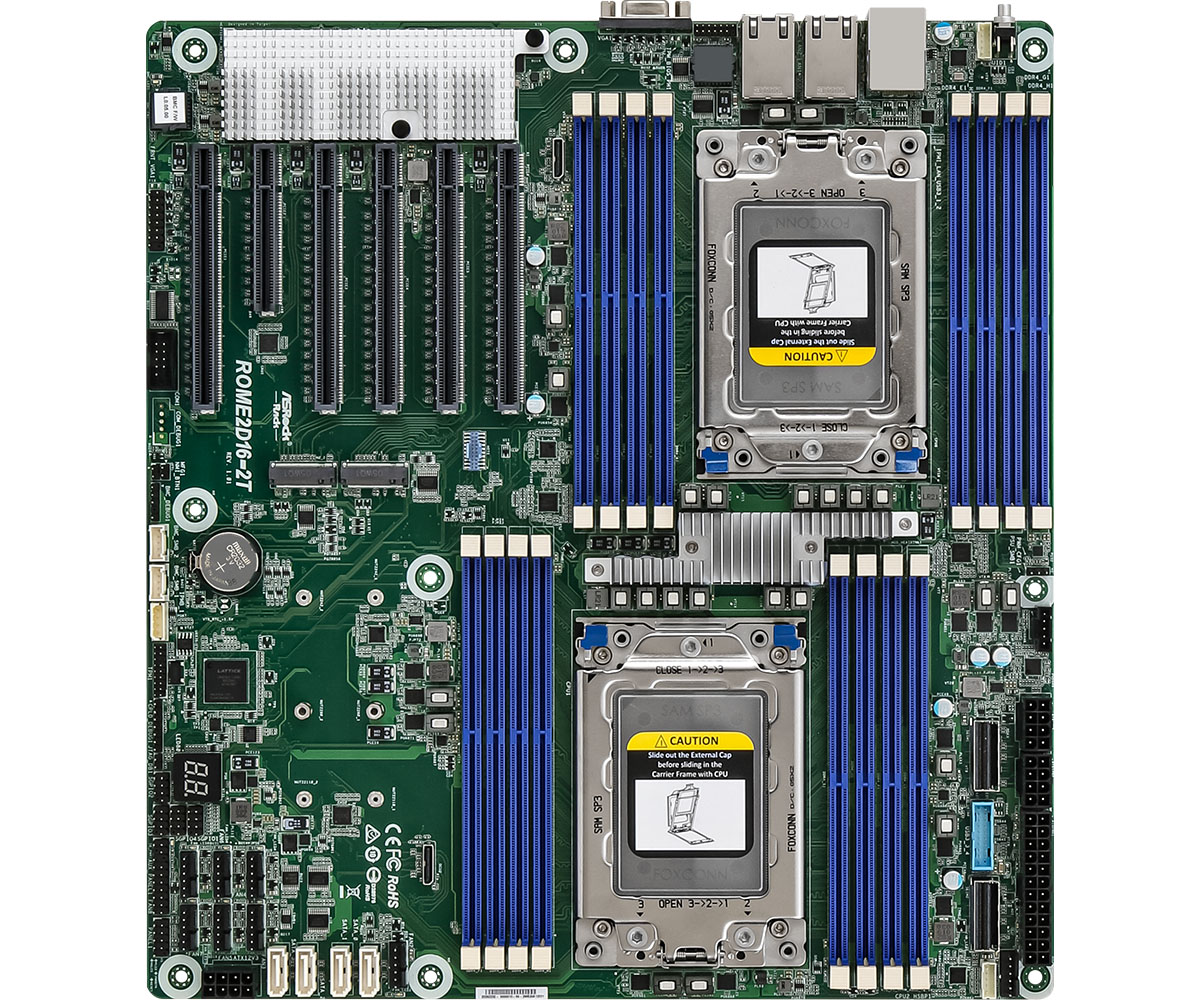

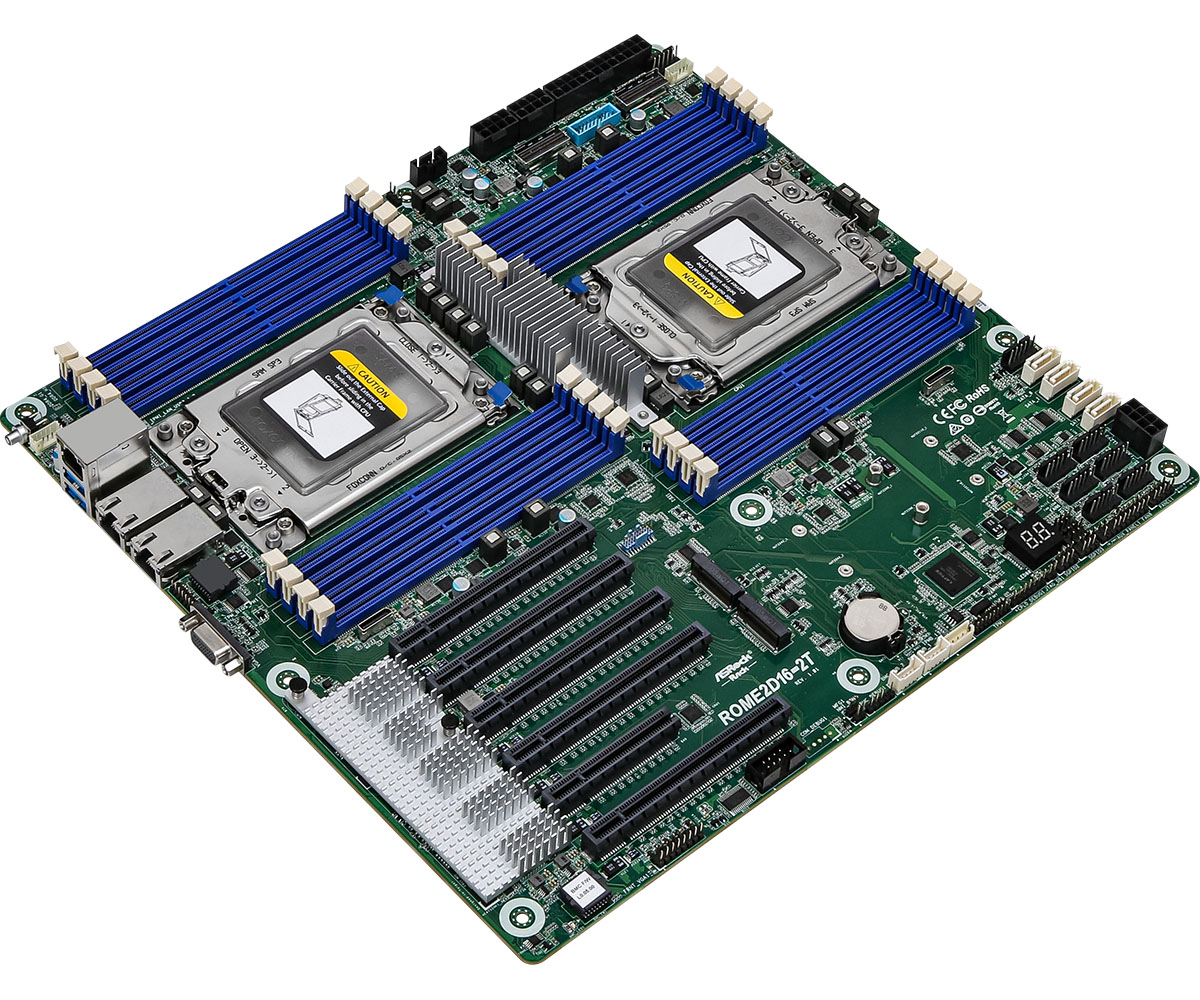

Серверная материнская плата ROME2D16-2T
Серверная материнская плата ROME2D16-2T, EEB (12" x 13").
Форм-фактор
EEB (12" x 13")
Процессоры
Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Память
8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Сеть
2 RJ45 (10GbE) by Intel X550-AT2
Compute And Memory
Вычислительная платформа и память
Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors. 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
GPU And Expansion
Ускорители и слоты расширения
5 PCIe4.0 x16, 1 PCIe4.0 x8; 2 low-profile SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); 2 OCulink ( PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s), 1 M.2 (PCIe4.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
AMD EPYC 7003/7002 (Up to 21 SATA 6Gb/s):; CPU0: 1 low-profile SlimSAS, 1 OCuLink, 1 M.2; CPU1: 1 low-profile SlimSAS, 1 OCuLink, 4 SATA 7-pin. 2 RJ45 (10GbE) by Intel X550-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X550-AT2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | SP3 |
| Память | 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| Чипсет | EPYC |

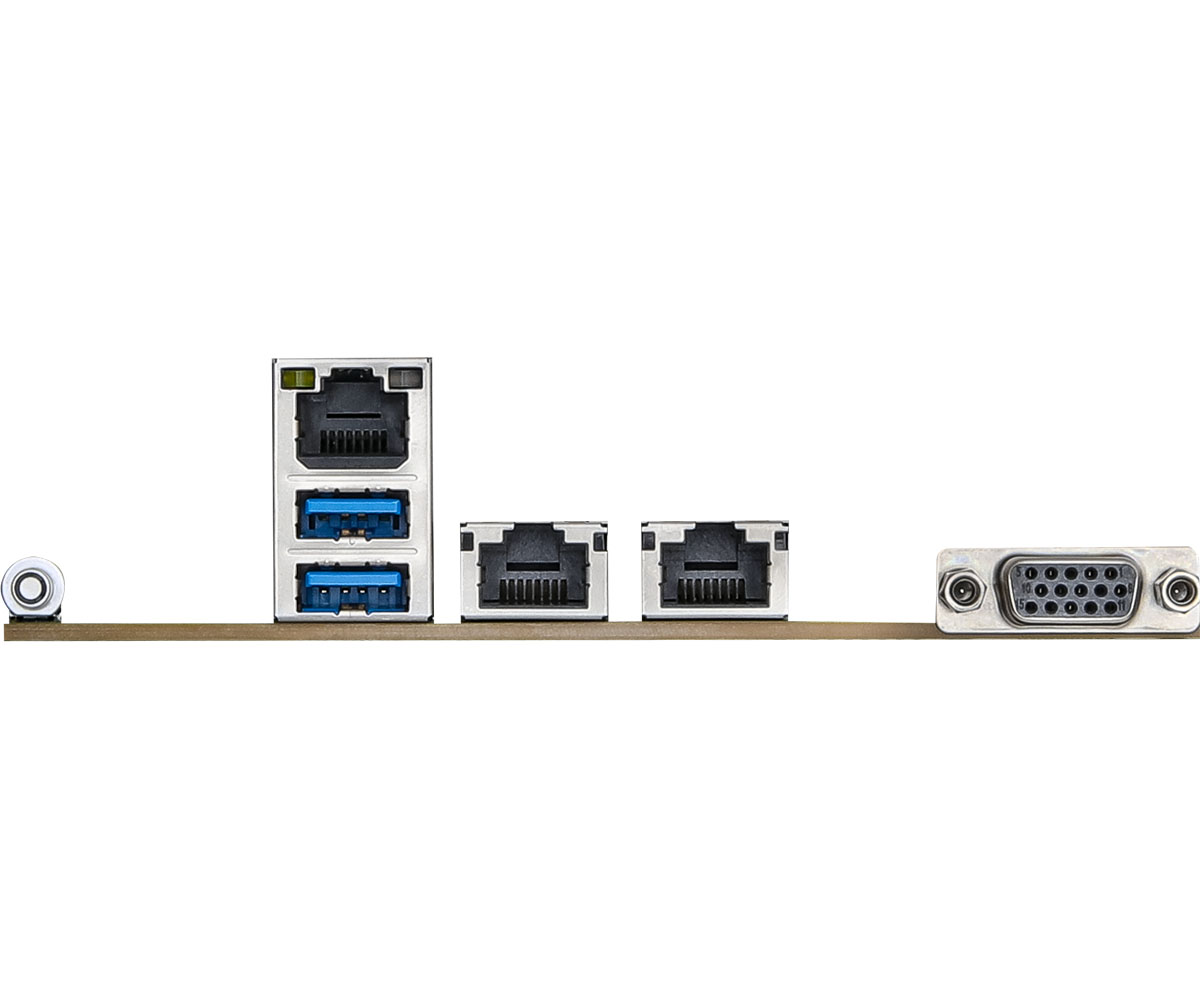

| Rear I/O — RJ45 | 2 RJ45 (10GbE); 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows:; Server 2016 (64bit); Server 2019 (64bit); Linux:; RedHat Enterprise Linux Server 8.2 (64bit) / 7.9 (64bit); CentOs 8.2 ( 64 bit) / 7.9 ( 64 bit); SUSE SLES 15.2(64 bit) / 12.5(64bit); UBuntu 20.04.1 (64 bit) /18.04.5 (64 bit) / 16.04.7 (64 bit); Hypervisor:; VMWare® ESXi 6.7 u3 / 7.0 u1; vSphere 6.7 u3 / 7.0 u1; CITRIX Hypervisor 8.1.0 |
| Процессоры | Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors |
| Форм-фактор | EEB (12" x 13") |
| Graphics — Controller | ASPEED AST2500: 1 DB15 |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 Series Processors*A BIOS update is required to support AMD EPYC 7003 series processors with AMD 3D V-Cache Technology |
| System BIOS — BIOS Type | 32MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°CNon-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket SP3 (LGA4094) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | Vsoc,Vcpu, VCCM, VPPM, +1.8V, +3V,+5V, +12V, BAT, +1.8VSB, +3VSB, +5VSB |
| Processor System — Chipset | System on Chip |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 6.3 Compliance Wake Up Events, SMBIOS 3.3.0, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 12" x 13" (305mm x 330mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 8 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 5 PCIe4.0 x16, 1 PCIe4.0 x8; 2 low-profile SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); 2 OCulink ( PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s), 1 M.2 (PCIe4.0 x4) |
| Hardware Monitor — Temperature | CPU, MB, Card side, X550 Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500: IPMI2.0 with iKVM and vMedia support |
| System Memory — Max. DIMM Frequency | RDIMM/ LRDIMM/NVDIMM-N: max. 3200MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; LRDIMM: up to 128GB; RDIMM/LRDIMM-3DS: up to 256GB; NVDIMM-N: up to 32GB |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 8 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC), 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | 280 W |
| SATA/SAS Storage — PCH Built-in Storage | AMD EPYC 7003/7002 (Up to 21 SATA 6Gb/s):; CPU0: 1 low-profile SlimSAS, 1 OCuLink, 1 M.2; CPU1: 1 low-profile SlimSAS, 1 OCuLink, 4 SATA 7-pin |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 2 low-profile SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s) [CPU0, CPU1]*; *Low-profile SlimSAS from CPU0 support PCIe only while installing 2 processors |
| Ethernet — Additional Ethernet Controller | 1 Intel® X550-AT2: 2 RJ45 (10GbE) |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 4 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Other PCIe Expansion Connectors — OCuLink | 2 Oculink (PCIe4.0 x4 or 4 SATA 6Gb/s) [CPU0,CPU1] |
| Интерфейсы накопителей | 2 low-profile SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); 2 OCulink ( PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s), 1 M.2 (PCIe4.0 x4); Up to 21 SATA 6Gb/s |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 3 (8-pin, ATX 12V)Install ATX12V1 and ATX12V2 for regular use; Use the ATX12V3 power connector when installing one or more +12V PCIE devices that totally requires more than 12A of current. |
| PCIe Expansion Slots (SLOT7 close to CPU) — M.2 | 1 M-key (PCIe4.0 x4 or SATA 6Gb/s), supports 22110/2280/2242 form factor [CPU0]; 1 M-key (PCIe4.0 x4), supports 22110/2280/2242 form factor [CPU0] |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT2: PCIe x8 (PCIe 4.0 x8) [CPU1] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe x16 (PCIe 4.0 x16) [CPU1]; SLOT5: PCIe x16 (PCIe 4.0 x16) [CPU0]; SLOT4: PCIe x16 (PCIe 4.0 x16) [CPU1]; SLOT3: PCIe x16 (PCIe 4.0 x16) [CPU0]; SLOT1: PCIe x16 (PCIe 4.0 x16) [CPU0] |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для ROME2D16-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
ROME2D16-2T
- Поддерживаемые процессоры
- Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
ROME2D16-2T
- Поддерживаемая память
- 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- AMD EPYC 7003/7002 (Up to 21 SATA 6Gb/s):; CPU0: 1 low-profile SlimSAS, 1 OCuLink, 1 M.2; CPU1: 1 low-profile SlimSAS, 1 OCuLink, 4 SATA 7-pin
- Интерфейсы накопителей
- 2 low-profile SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); 2 OCulink ( PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s), 1 M.2 (PCIe4.0 x4); Up to 21 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC), 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
