ASRock Rack SP2C621D16-2L+
Артикул: SP2C621D16-2L+
ASRock Rack SP2C621D16-2L+
Серверная материнская плата SP2C621D16-2L+
Серверная материнская плата SP2C621D16-2L+, EEB (12" x 13").
Форм-фактор
EEB (12" x 13")
Процессоры
Dual Socket P+ (LGA 4189), supports 3 Gen Intel Xeon Scalable processors
Память
8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory
Сеть
2 RJ45 (1GbE) by Intel I350-AM2
Compute And Memory
Вычислительная платформа и память
Dual Socket P+ (LGA 4189), supports 3 Gen Intel Xeon Scalable processors. 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory
GPU And Expansion
Ускорители и слоты расширения
5 PCIe4.0 x16, 1 PCIe4.0 x8; 2 SlimSAS (PCIe4.0 x8); Supports 1 M.2 (PCIe4.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C621A (14 SATA 6Gb/s, support RAID 0/1/5/10):; 1 Mini-SAS HD 8i, 1 Mini-SAS HD 4i, 2 SATA 7-pin. 2 RJ45 (1GbE) by Intel I350-AM2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel I350-AM2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4189 |
| Память | 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory |
| Чипсет | C621A |

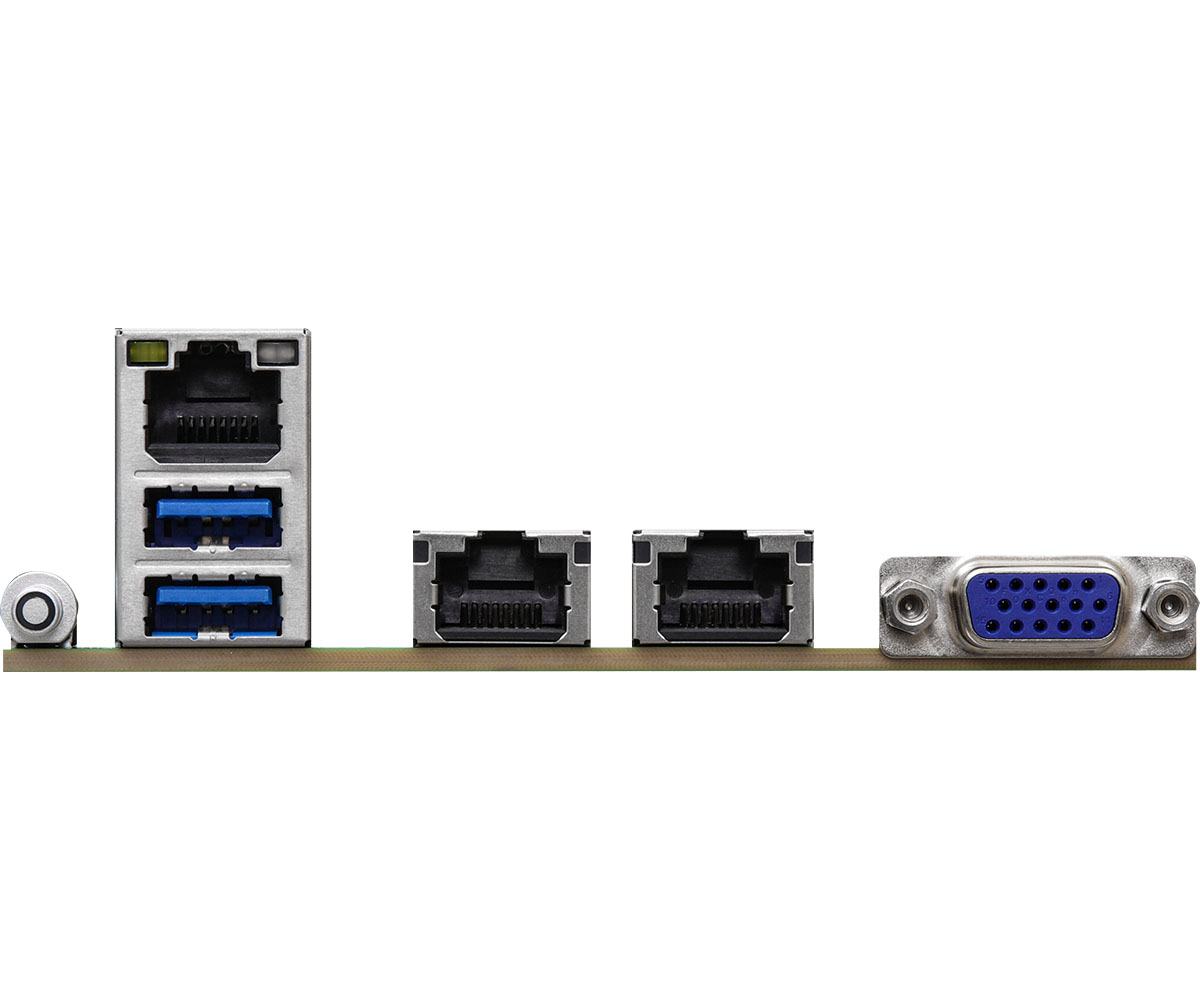

| Rear I/O — RJ45 | 2 RJ45(1GbE), 1 dedicated IPMI |
| Процессоры | Dual Socket P+ (LGA 4189), supports 3 Gen Intel Xeon Scalable processors |
| Форм-фактор | EEB (12" x 13") |
| Graphics — Controller | ASPEED AST2500:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports 3 rd Gen Intel® Xeon® Scalable processors |
| System BIOS — BIOS Type | AMI 256Mb SPI Flash ROM |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket P+ (LGA 4189) |
| Rear I/O — UID Button/LED | 1 button w/ LED |
| Hardware Monitor — Voltage | +3.3VSB, +5VSB, +1.83V_VCCIN_P1, +1.83V_VCCIN_P2, +1.2V_VDDQ_ABCD, +1.2V_VDDQ_EFGH, +1.2V_VDDQ_IJKL, +1.2V_VDDQ_MNOP, +PVNN_PCH_AUX, +1.05V_PCH_AUX, +1.8V_PCH_AUX, +BAT, +3.3V, +5V, +12V |
| Processor System — Chipset | Intel® C621A |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 4.0 and above compliance wake up events, SMBIOS 3.3 and above, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 12" x 13" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 6 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 5 PCIe4.0 x16, 1 PCIe4.0 x8; 2 SlimSAS (PCIe4.0 x8); Supports 1 M.2 (PCIe4.0 x4) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card Side, M.2, DDR4 Temperature Sensing |
| System Memory — Supported Type | DDR4 288-pin RDIMM/RDIMM-3DS/LRDIMM/LRDIMM-3DS, Intel® Optane Persistent Memory 200 Series |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 2 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500: IPMI2.0 with iKVM and vMedia support |
| System Memory — Max. DIMM Frequency | max. 3200MT/s |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211E |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; RDIMM-3DS: up to 256GB; LRDIMM: up to 128GB; LRDIMM-3DS: up to 256GB |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 6 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C621A (14 SATA 6Gb/s, support RAID 0/1/5/10):; 1 Mini-SAS HD 8i, 1 Mini-SAS HD 4i, 2 SATA 7-pin |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 2 SlimSAS (PCIe4.0 x8) [CPU0] |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (1GbE) by Intel® I350-AM2 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 2 SlimSAS (PCIe4.0 x8); Supports 1 M.2 (PCIe4.0 x4); 14 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe4.0 x4); Support 22110/2280 form factor [CPU0] |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 3 ( 8-pin, ATX 12V) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT1: PCIe4.0 x8 [CPU0] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe4.0 x16 [CPU1]; SLOT5: PCIe4.0 x16 [CPU1]; SLOT4: PCIe4.0 x16 [CPU1]; SLOT3: PCIe4.0 x16 [CPU0]; SLOT2: PCIe4.0 x16 [CPU0] |
