ASRock Rack ROME2D32LM3
Артикул: ROME2D32LM3
Другие исполнения
Варианты серии ROME2D16
ASRock Rack ROME2D32LM3
Серверная материнская плата ROME2D32LM3
Серверная материнская плата ROME2D32LM3, Proprietary L-shape (18.8607" x 17.0149").
Форм-фактор
Proprietary L-shape (18.8607" x 17.0149")
Процессоры
Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Память
16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Сеть
1 OCP NIC 3.0 (PCIe4.0 x16) [CPU1]
Compute And Memory
Вычислительная платформа и память
Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors. 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
GPU And Expansion
Ускорители и слоты расширения
2 PCIe4.0 x24, 1 PCIe4.0 x16; 7 SlimSAS (PCIe4.0 x8), 1 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x2), 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP NIC 3.0 (PCIe4.0 x16)
Storage And Infrastructure
Накопители, сеть и питание
AMD EPYC 7003/7002 (15 SATA 6Gb/s):; 1 SlimSAS, 1 Mini-SAS HD, 1 SATA DOM, 1 SATA 7-pin, 1 M.2. 1 OCP NIC 3.0 (PCIe4.0 x16) [CPU1]
Product Details
Детали конструкции
Характеристики

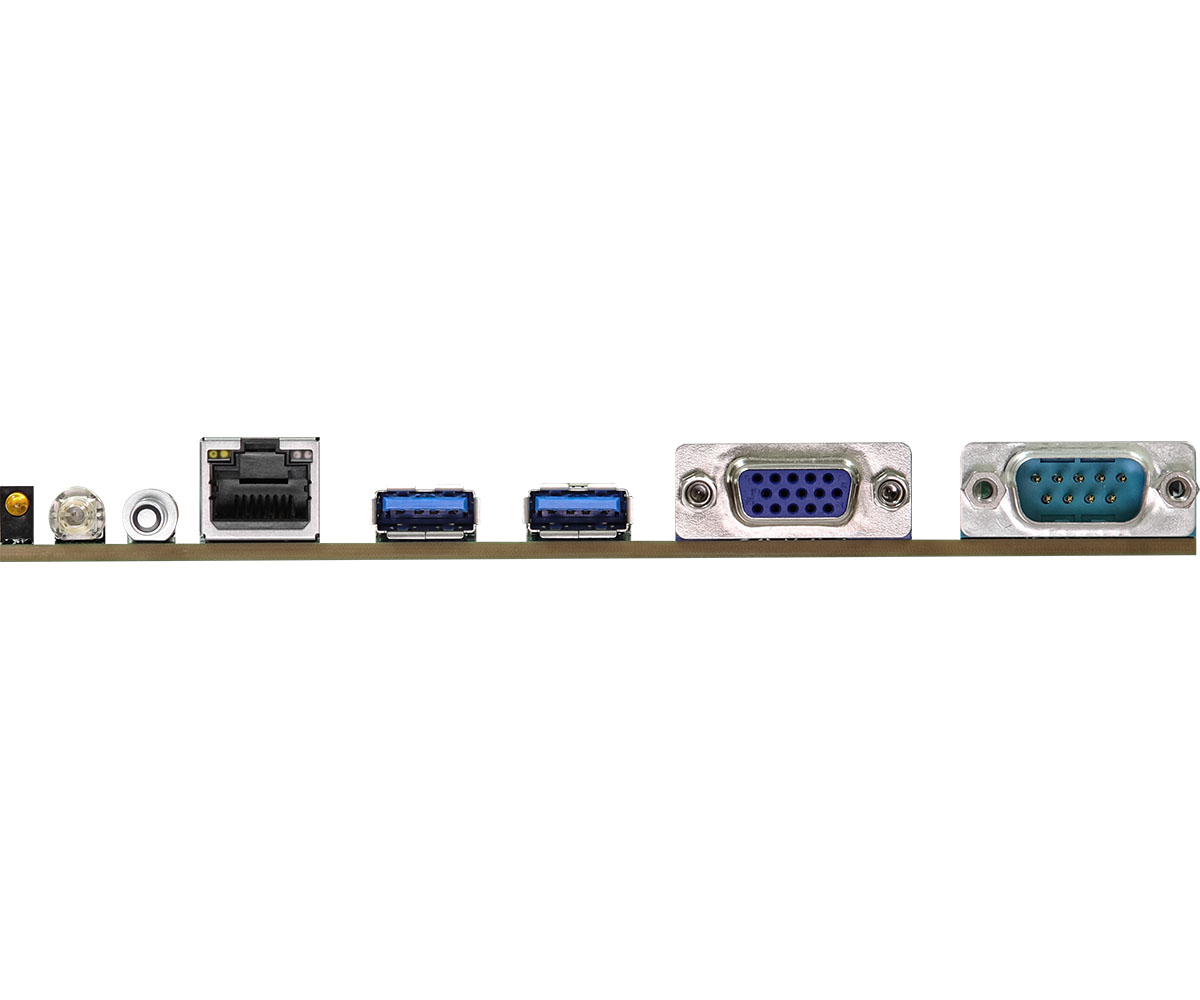

| BMC / IPMI | Remote Management (IPMI) |
|---|---|
| Сокет | SP3 |
| Память | 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| Чипсет | EPYC |
| Rear I/O — RJ45 | 1 dedicated IPMI |
| Процессоры | Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors |
| Ethernet — OCP slot | 1 OCP NIC 3.0 (PCIe4.0 x16) [CPU1] |
| Форм-фактор | Proprietary L-shape (18.8607" x 17.0149") |
| Graphics — Controller | ASPEED AST2500:; 1 DB15, 1 (15-pin header) |
| Rear I/O — Video Port | 1 DB15 |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 Series Processors*A BIOS update is required to support AMD EPYC 7003 series processors with AMD 3D V-Cache Technology |
| Rear I/O — Serial Port | 1 DB9 |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket SP3 (LGA4094) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | CPU1_PVCCIN, CPU2_PVCCIN, PVDDQ_ABCD,PVDDQ_EFGH,PVDDQ_IJKL,PVDDQ_MNOP, 1.05V_PCH,1.8V_PCH, +BAT,PVNN_PCH, 3.3V,5V,12V,3.3VSB, 5VSB |
| Processor System — Chipset | System on Chip |
| Rear I/O — Other Button/LED | 1 PWR BTN, 1 SYS LED |
| Physical Status — Dimensions | 18.8607" x 17.0149" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 8 |
| Physical Status — Form Factor | Proprietary L-shape |
| Слоты расширения | 2 PCIe4.0 x24, 1 PCIe4.0 x16; 7 SlimSAS (PCIe4.0 x8), 1 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x2), 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP NIC 3.0 (PCIe4.0 x16) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| System Memory — Max. DIMM Frequency | RDIMM/ LRDIMM/NVDIMM-N: max. 3200MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; LRDIMM: up to 128GB; RDIMM/LRDIMM-3DS: up to 256GB; NVDIMM-N: up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 6 (2x3-pin) for 2U system, 8(1x6pin) for 1U system |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI), 1 (17-pin, LPC) |
| Internal Connector/Headers — VGA header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | AMD EPYC 7003/7002 (15 SATA 6Gb/s):; 1 SlimSAS, 1 Mini-SAS HD, 1 SATA DOM, 1 SATA 7-pin, 1 M.2 |
| System Memory — Supported DIMM Quantity | 16+16 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 1 SlimSAS (PCIe4.0x8) [CPU1]; 2 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s) [CPU1]*; 5 SlimSAS (PCIe4.0x8) [CPU2]; *SLIM1 support PCIe only while installing 2 processors |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 3 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 7 SlimSAS (PCIe4.0 x8), 1 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x2), 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 15 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe3.0 x2); support 2280/2242 form factor [CPU1]; 1 M-key (PCIe3.0 x4 or SATA 6Gb/s); support 2280/2260/2242/2230 form factor [CPU1] |
| Internal Connector/Headers — Power Connector | 2 (CRPS IN +12V/+12VSB, max. 1600W) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): system fault LED, locate, SMBus |
| Internal Connector/Headers — Other Power Connectors | 3 (2x4 pin, 12V) for PCIE cards, 1 (2x2 pin, 12V,5V) for HDD, 1 (3-pin) for SATA DOM, 1 (2x6 pin, 12V) for HSBP |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT1: PCIe4.0 x16 [CPU2] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 24 | SLOT3: PCIe4.0 x24 [CPU1]; SLOT2: PCIe4.0 x24 [CPU2] |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для ROME2D32LM3
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
ROME2D32LM3
- Поддерживаемые процессоры
- Dual Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
ROME2D32LM3
- Поддерживаемая память
- 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- AMD EPYC 7003/7002 (15 SATA 6Gb/s):; 1 SlimSAS, 1 Mini-SAS HD, 1 SATA DOM, 1 SATA 7-pin, 1 M.2
- Интерфейсы накопителей
- 7 SlimSAS (PCIe4.0 x8), 1 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x2), 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 15 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI), 1 (17-pin, LPC)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
