ASRock Rack GNR2D16-2T
Артикул: GNR2D16-2T
ASRock Rack GNR2D16-2T

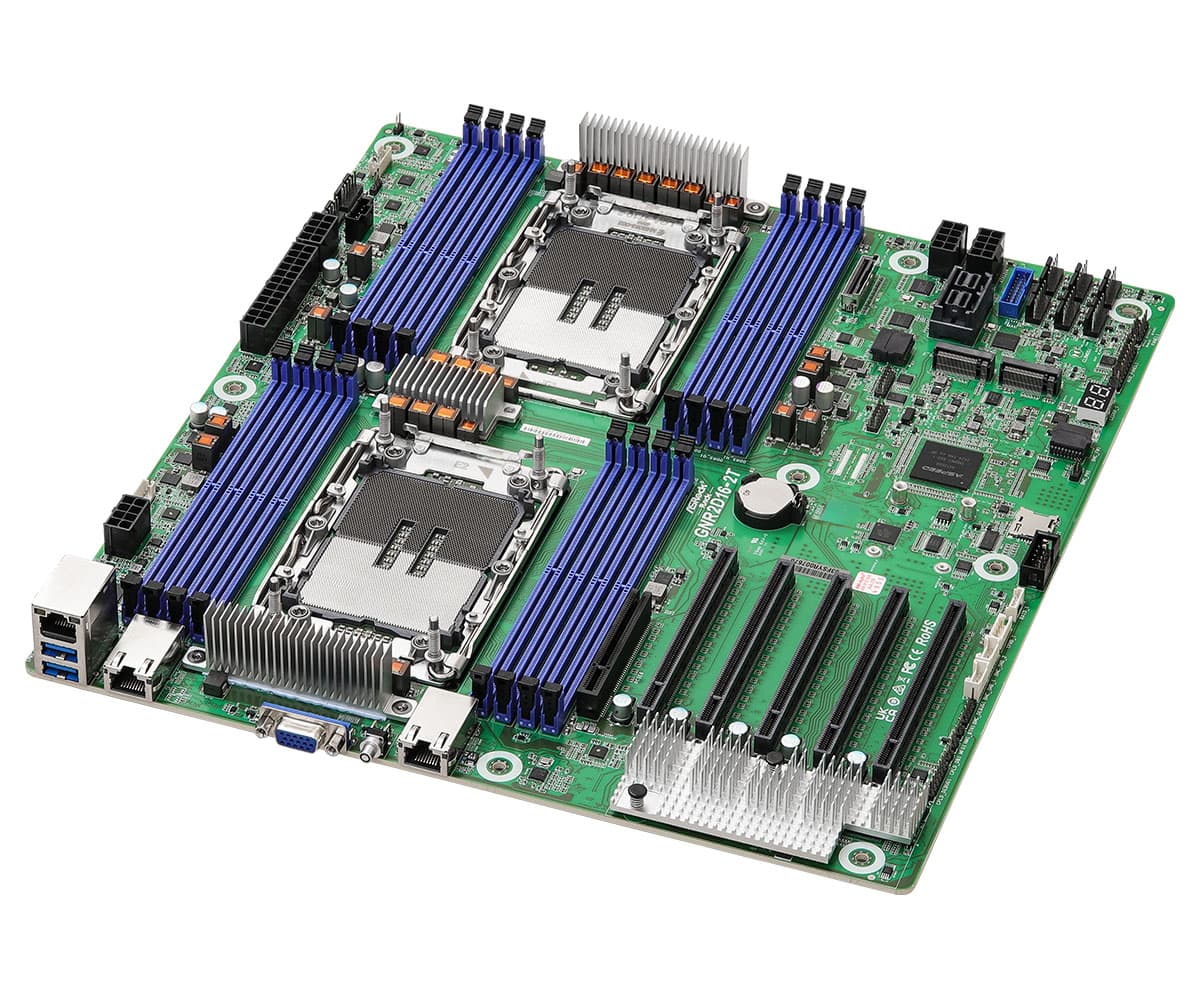

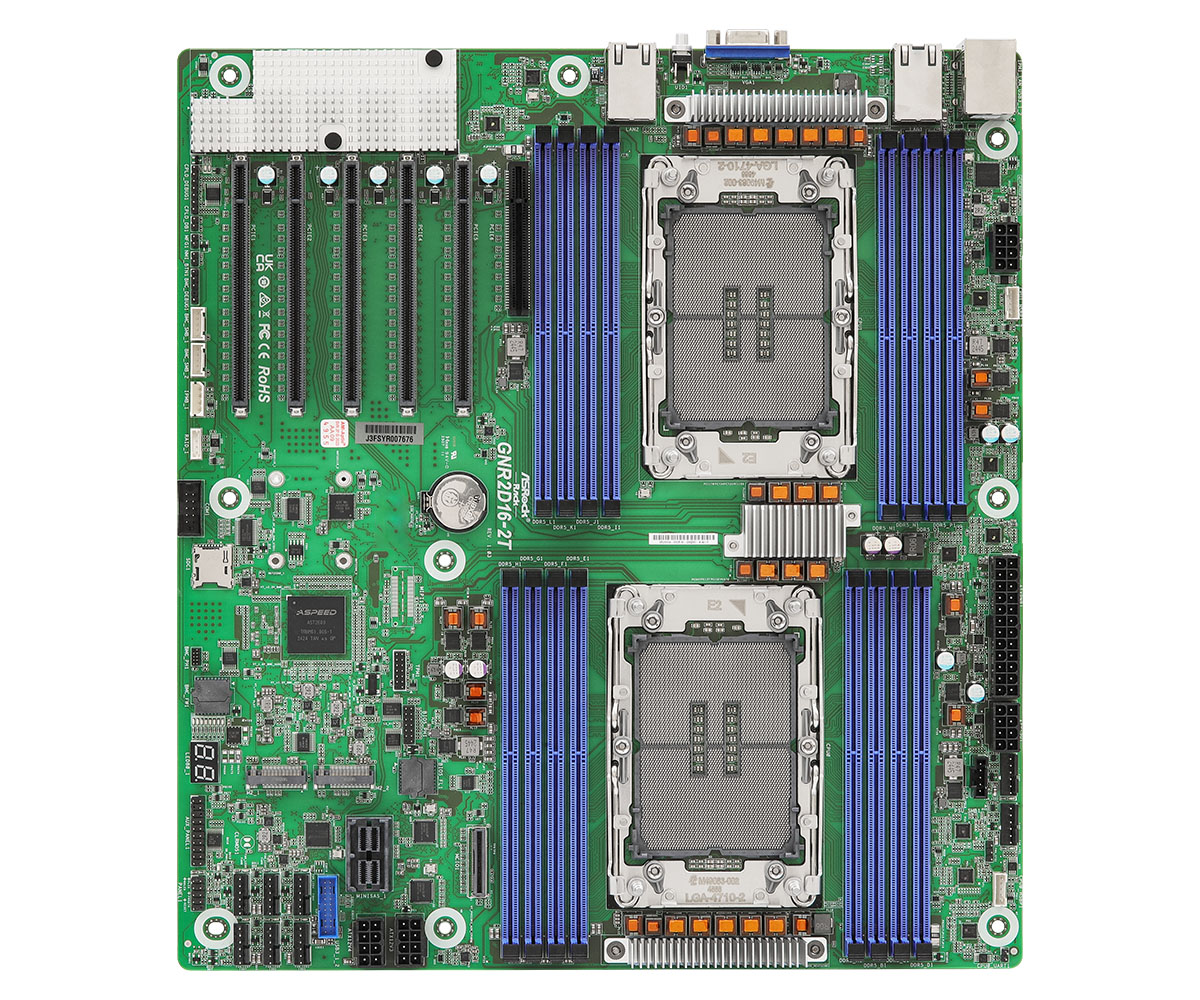

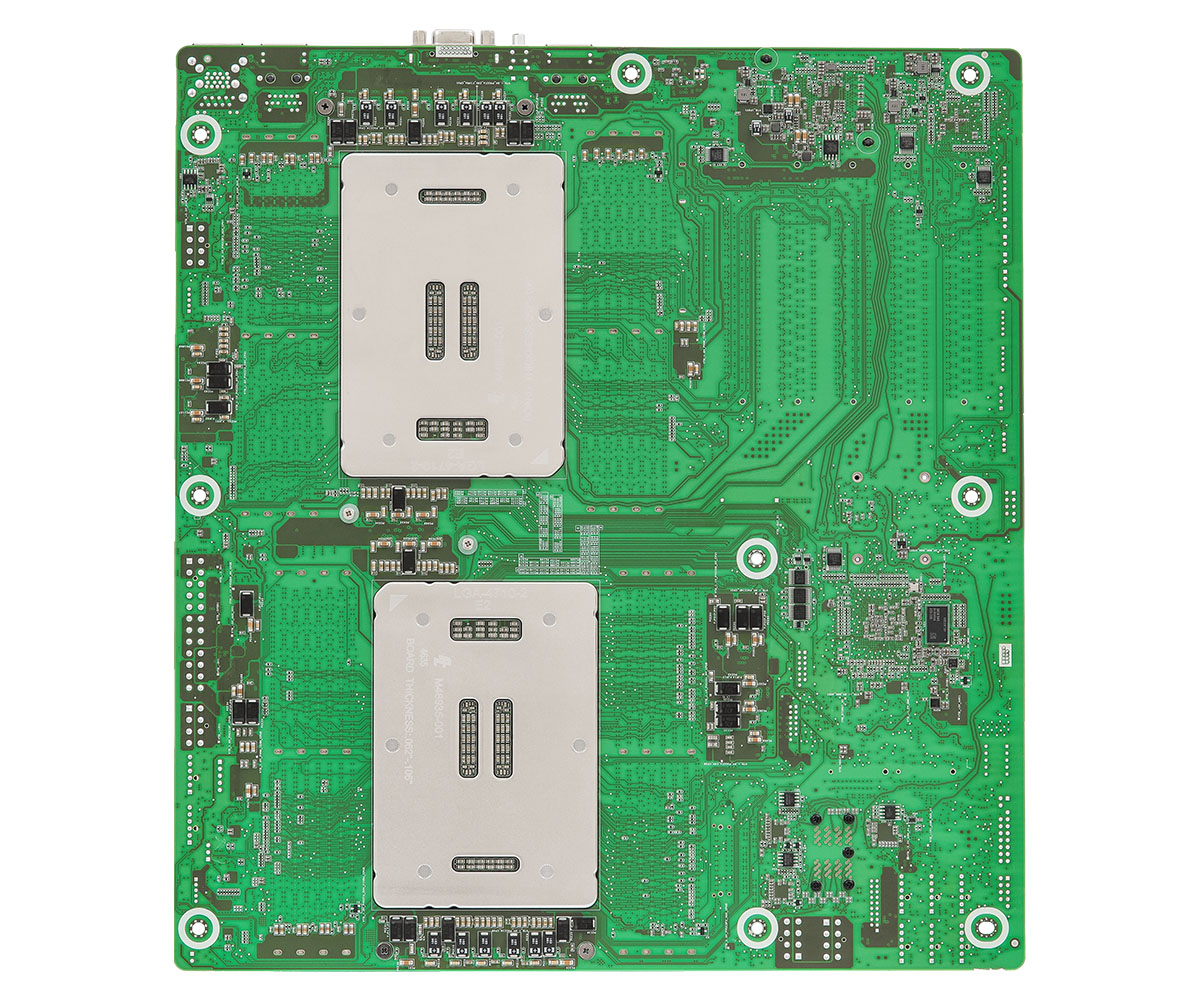

Серверная материнская плата GNR2D16-2T
Серверная материнская плата GNR2D16-2T, EEB like (12.24" x 13.3").
Форм-фактор
EEB like (12.24" x 13.3")
Процессоры
Supports Intel Xeon 6700P-series, 6500P-series, and 6700E-series processors
Память
8+8 DIMM slots (1DPC); supports DDR5 RDIMM, MRDIMM
Сеть
2 RJ45 (10GbE) by Intel X710-AT2
Compute And Memory
Вычислительная платформа и память
Supports Intel Xeon 6700P-series, 6500P-series, and 6700E-series processors. 8+8 DIMM slots (1DPC); supports DDR5 RDIMM, MRDIMM
GPU And Expansion
Ускорители и слоты расширения
5 PCIe5.0 / CXL2.0 x16; 1 PCIe5.0 / CXL2.0 x8; 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 2 M.2 (PCIe5.0 x2)
Storage And Infrastructure
Накопители, сеть и питание
1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 2 M.2 (PCIe5.0 x2); Up to 8 SATA 6Gb/s. 2 RJ45 (10GbE) by Intel X710-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X710-AT2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4710 |
| Память | 8+8 DIMM slots (1DPC); supports DDR5 RDIMM, MRDIMM |
| Чипсет | SoC |

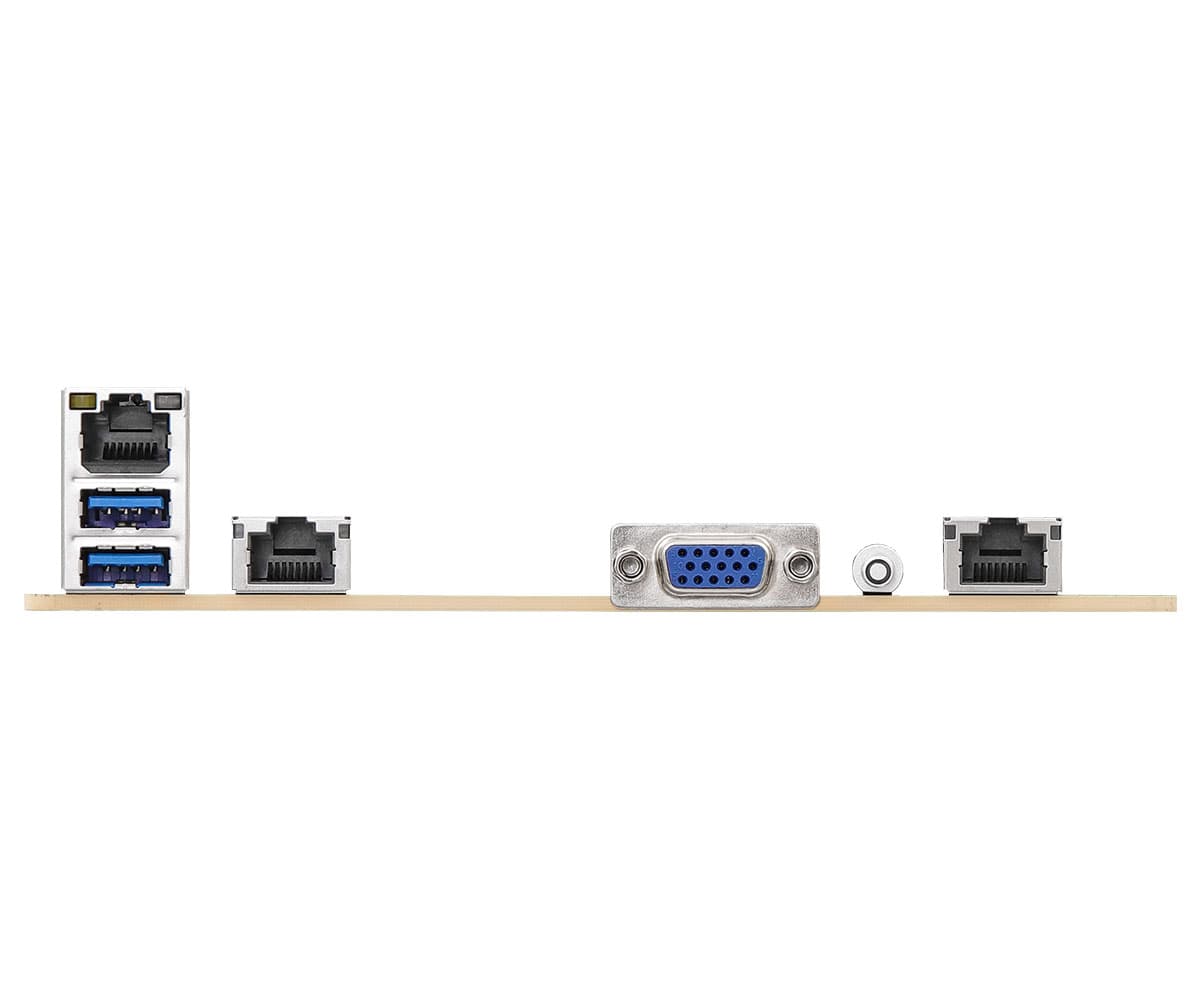

| Rear I/O — RJ45 | 2 RJ45 (10GbE), 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows®; Server 2022 (64 bit); Server 2025 (64 bit); Linux; Red Hat Enterprise Linux Server 9.4 ( 64 bit); SUSE Enterprise Linux Server 15 SP6 ( 64 bit); Ubuntu 24.04 ( 64 bit) |
| TPM — TPM Support | 1 (13-pin, SPI) |
| Процессоры | Supports Intel Xeon 6700P-series, 6500P-series, and 6700E-series processors |
| Форм-фактор | EEB like (12.24" x 13.3") |
| Graphics — Controller | ASPEED AST2600:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports Intel® Xeon® 6700P-series, 6500P-series, and 6700E-series processors |
| System BIOS — BIOS Type | AMI UEFI BIOS; 512Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | 1+1 Socket E2 (LGA 4710) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | PSU +12V & +5VSB & +3.3V, +3VSB, PVNN_PCH, P1V05_PCH_STBY, P1V8_PCH_STBY, +BAT, PVCCIN_CPU0, PVCCIN_CPU1, PVCCINFAON_CPU0, PVCCINFAON_CPU1, PVCCFA_EHV_FIVRA_CPU0, PVCCFA_EHV_FIVRA_CPU1, PVCCD_HV_CPU0, PVCCD_HV_CPU1 |
| Processor System — Chipset | System on Chip |
| LED Indicators — Others LED | 1 CPLD Heartbeat LED, 1 System Caterr LED |
| System BIOS — BIOS Features | Plug and Play, ACPI 4.0 and above compliance wake up events, SMBIOS 3.4 and above, ASRock Rack instant flash |
| Physical Status — Dimensions | 12.24" x 13.3" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (UBS3.2 Gen1) |
| LED Indicators — Fan Fail LED | 80 |
| Physical Status — Form Factor | EEB like |
| Слоты расширения | 5 PCIe5.0 / CXL2.0 x16; 1 PCIe5.0 / CXL2.0 x8; 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 2 M.2 (PCIe5.0 x2) |
| Hardware Monitor — Temperature | CPU, MB, Card side Temperature Sensing |
| System Memory — Supported Type | DDR5 RDIMM; DDR5 MRDIMM (1DPC only) |
| LED Indicators — Standby PWR LED | 1 (5VSB) |
| Internal Connector/Headers — HSBP | 2 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600: IPMI2.0 with iKVM and vMedia support |
| Internal Connector/Headers — Others | 1 RAID header, 1 Micro SD card slot |
| System Memory — Max. DIMM Frequency | RDIMM: 6400MT/s; MRDIMM: 8000MT/s |
| Server Management — Dedicated IPMI LAN | 1 Realtek RTL8211F for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 128GB; MRDIMM: 64GB |
| Internal Connector/Headers — COM Header | 1 (9-pin) |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 8 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 1 MCIO (PCIe5.0 / CXL2.0 x8) [CPU0] |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (10GbE) by Intel® X710-AT2 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 2 M.2 (PCIe5.0 x2); Up to 8 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 2 M-key (PCIe5.0 x2), supports 22110/2280 form factor [CPU0] |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 4 ( 8-pin, ATX 12V) |
| SATA/SAS Storage — Additional SATA Controller | 8 SATA 6Gb/s by ASM1164: 2 Mini-SAS HD |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 header (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT6:PCIe5.0 / CXL2.0 x8 [CPU0] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT1:PCIe5.0 / CXL2.0 x16 [CPU1]; SLOT2:PCIe5.0 / CXL2.0 x16 [CPU0]; SLOT3:PCIe5.0 / CXL2.0 x16 [CPU1]; SLOT4:PCIe5.0 / CXL2.0 x16 [CPU0]; SLOT5:PCIe5.0 / CXL2.0 x16 [CPU1] |
| Другие официальные характеристики | 8+8 DIMM slots (1DPC); supports DDR5 RDIMM, MRDIMM |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для GNR2D16-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
GNR2D16-2T
- Поддерживаемые процессоры
- Supports Intel Xeon 6700P-series, 6500P-series, and 6700E-series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
GNR2D16-2T
- Поддерживаемая память
- 8+8 DIMM slots (1DPC); supports DDR5 RDIMM, MRDIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- TPM — TPM Support
- 1 (13-pin, SPI)
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
