ASRock Rack SP2C621D32GM-2T
Артикул: SP2C621D32GM-2T
ASRock Rack SP2C621D32GM-2T
Серверная материнская плата SP2C621D32GM-2T
Серверная материнская плата SP2C621D32GM-2T, Proprietary (16.53" x 13.79").
Форм-фактор
Proprietary (16.53" x 13.79")
Процессоры
Supports 3 Gen Intel Xeon Scalable processors
Память
16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
Сеть
2 RJ45 (10GbE) by Intel X710-AT2
Compute And Memory
Вычислительная платформа и память
Supports 3 Gen Intel Xeon Scalable processors. 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
GPU And Expansion
Ускорители и слоты расширения
8 SlimSAS (PCIe4.0 x8), 8 low-profile SlimSAS (PCIe4.0 x8), 1 low-profile SlimSAS (2 PCIe3.0 x4 or 8 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C621A (10 SATA 6Gb/s; RAID 0/1/5/10):; 1 low-profile SlimSAS or M.2, 2 SATA DOM. 2 RJ45 (10GbE) by Intel X710-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X710-AT2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4189 |
| Память | 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory |
| Чипсет | C621A |

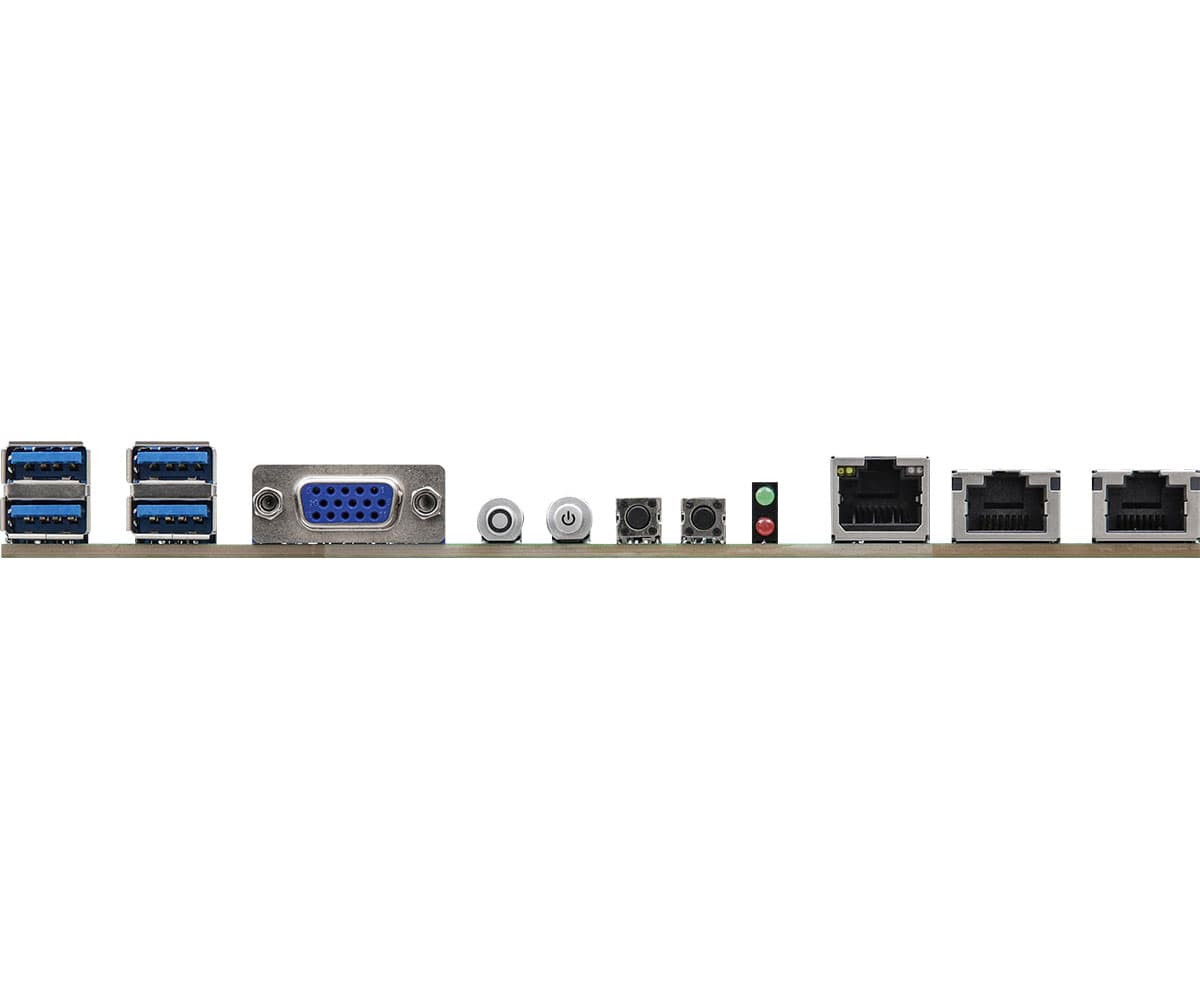

| Rear I/O — RJ45 | 2 RJ45 (10GbE), 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows® :; Server 2016 (64 bit); Server 2019 (64 bit); Server 2022 (64 bit); Linux :; Red Hat Enterprise Linux Server 7.9 (64 bit) / 8.3 (64 bit); CentOs 7.9 (64 bit) / 8.3 (64 bit); Ubuntu 20.04.1 (64 bit) / 20.10 (64 bit); Hypervisor :; VMWare® ESXi 6.7.0 U3 / vSphere 6.7.0 U3; VMWare® ESXi 7.0 U2 / vSphere 7.0 U2 |
| Процессоры | Supports 3 Gen Intel Xeon Scalable processors |
| Форм-фактор | Proprietary (16.53" x 13.79") |
| Graphics — Controller | ASPEED AST2500:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports 3 rd Gen Intel® Xeon® Scalable processors |
| System BIOS — BIOS Type | AMI UEFI BIOS; 256Mb SPI Flash ROM |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket P+ (LGA 4189) |
| Rear I/O — UID Button/LED | 1 UID w/ LED |
| Hardware Monitor — Voltage | CPU1_PVCCIN, CPU2_PVCCIN, PVDDQ_ABCD,PVDDQ_EFGH,PVDDQ_IJKL,PVDDQ_MNOP, 1.05V_PCH,1.8V_PCH, +BAT,PVNN_PCH, 3.3V,5V,12V,3.3VSB, 5VSB |
| Processor System — Chipset | Intel® C621A |
| Rear I/O — Other Button/LED | 1 power button w/ LED, 1 NMI button, 1 reset button, 1 HDD LED, 1 SYS LED |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 5.0 and above compliance wake up events, SMBIOS 2.3 and above, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 16.53" x 13.79" (419.862 x 350.266 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 4 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 8 |
| Physical Status — Form Factor | Proprietary |
| Слоты расширения | 8 SlimSAS (PCIe4.0 x8), 8 low-profile SlimSAS (PCIe4.0 x8), 1 low-profile SlimSAS (2 PCIe3.0 x4 or 8 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, Intel® Optane Persistent Memory 200 series |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 2 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500: IPMI2.0 with iKVM and vMedia support |
| Internal Connector/Headers — Others | 1 NSCSI |
| System Memory — Max. DIMM Frequency | 3200 MT/s |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211E |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; RDIMM-3DS: up to 256GB; LRDIMM: up to 128GB; LRDIMM-3DS: up to 256GB |
| Internal Connector/Headers — COM Header | 1 (9-pin) |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 8 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC), 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 (15-pin) |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C621A (10 SATA 6Gb/s; RAID 0/1/5/10):; 1 low-profile SlimSAS or M.2, 2 SATA DOM |
| System Memory — Supported DIMM Quantity | 16+16 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 4 SlimSAS (PCIe4.0 x8), 4 low-profile SlimSAS (PCIe4.0 x8) [CPU0]; 4 SlimSAS (PCIe4.0 x8), 4 low-profile SlimSAS (PCIe4.0 x8) [CPU1]; 1 low-profile SlimSAS* (2 PCIe3.0 x4 or 8 SATA 6Gb/s) [PCH]; * SLIM9 from PCH will only support PCIe3.0 x4 or 4 SATA when M2_2 is populated |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (10GbE) by Intel® X710-AT2 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 2 |
| Internal Connector/Headers — SMBus header | 3 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 8 SlimSAS (PCIe4.0 x8), 8 low-profile SlimSAS (PCIe4.0 x8), 1 low-profile SlimSAS (2 PCIe3.0 x4 or 8 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s); Up to 10 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 2 M-key (PCIe3.0 x4 or SATA 6Gb/s), supports 22110/2280 form factor |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB2.0) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 4 (8-pin, ATX 12V) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для SP2C621D32GM-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
SP2C621D32GM-2T
- Поддерживаемые процессоры
- Supports 3 Gen Intel Xeon Scalable processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
SP2C621D32GM-2T
- Поддерживаемая память
- 16+16 DIMM slots (2DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC), 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
