ASRock Rack TURIND8X-2T/500W
Артикул: TURIND8X-2T/500W
ASRock Rack TURIND8X-2T/500W

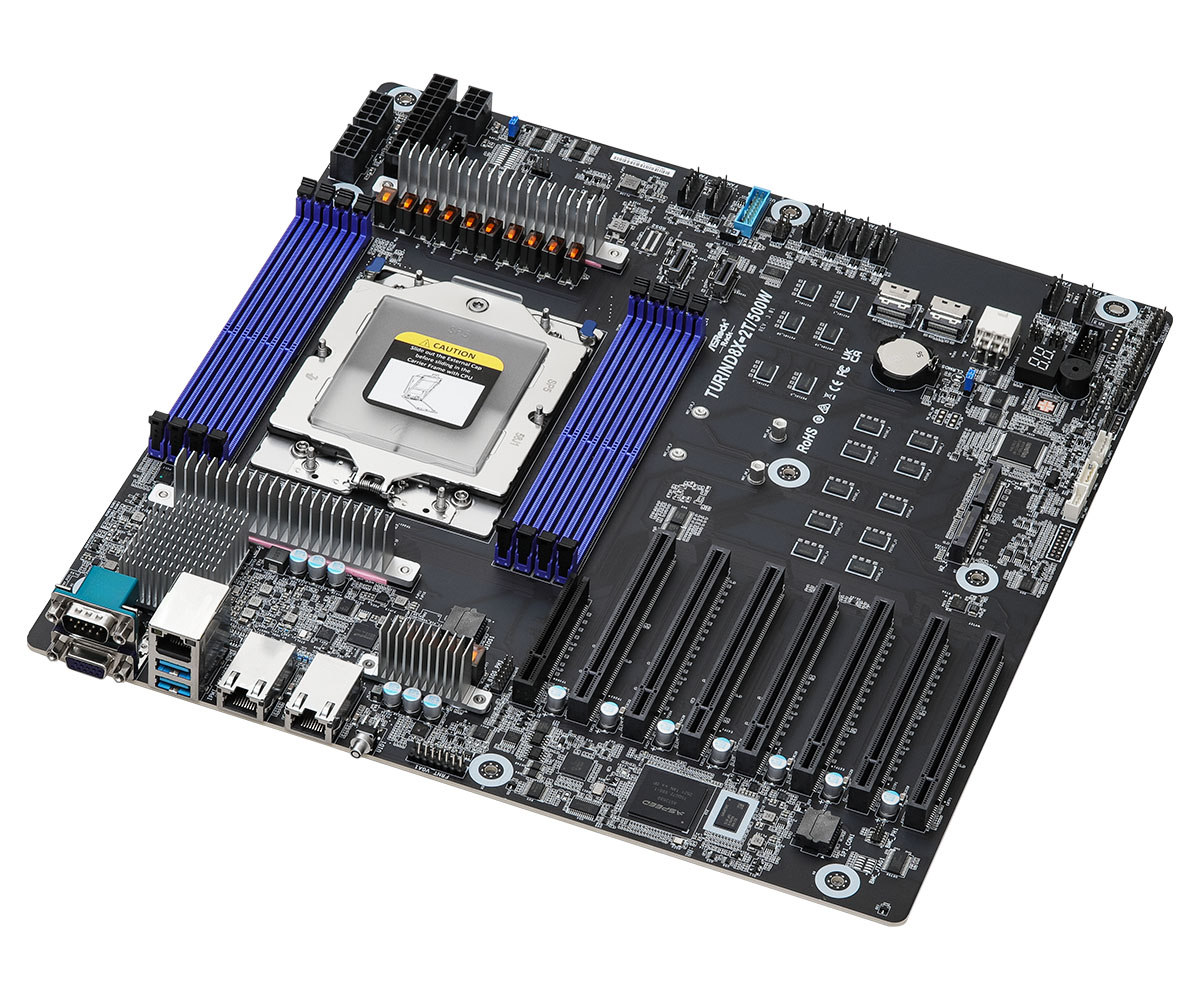

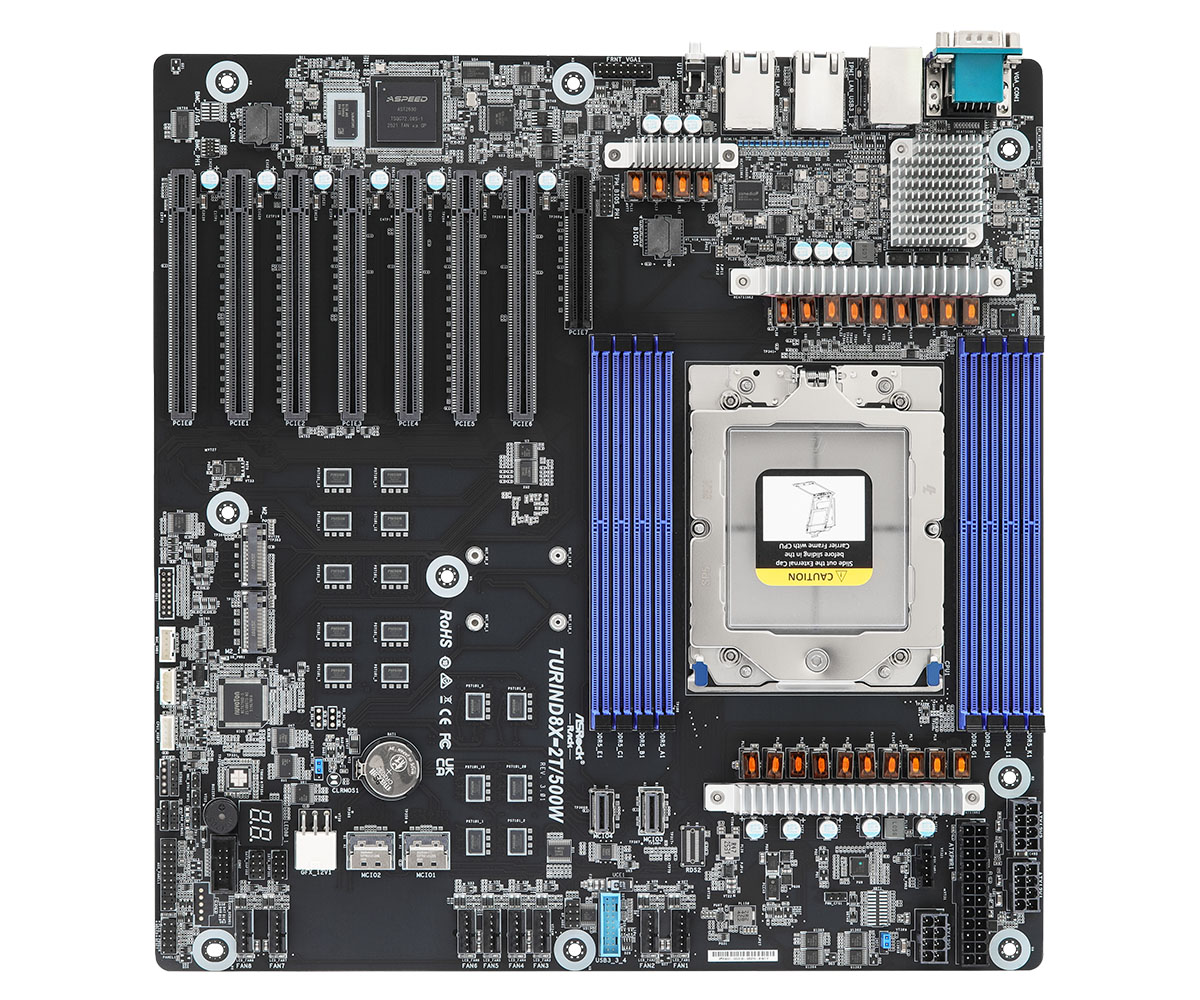

Серверная материнская плата TURIND8X-2T/500W
Серверная материнская плата TURIND8X-2T/500W, EEB (12.63" x 13").
Форм-фактор
EEB (12.63" x 13")
Процессоры
Single Socket SP5 (LGA 6096), supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors
Память
8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS
Сеть
2 RJ45 (10GbE) by Broadcom BCM57416
Compute And Memory
Вычислительная платформа и память
Single Socket SP5 (LGA 6096), supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors. 8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS
GPU And Expansion
Ускорители и слоты расширения
4 PCIe5.0 / CXL2.0 x16*, 3 PCIe5.0 x16, 1 PCIe5.0 x8**; 2 MCIO** (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO* (PCIe5.0 x4); Supports 1 M.2 (PCIe5.0 x4 or SATA 6Gb/s), 1 M.2* (PCIe5.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
AMD EPYC 9005/9004 (16 SATA 6Gb/s):; 3 MCIO, 4 SATA via optional M2U2_HD_G4 M.2 device. 2 RJ45 (10GbE) by Broadcom BCM57416
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Broadcom BCM57416 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | SP5 |
| Память | 8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS |
| Чипсет | EPYC |
| Graphics — VRAM | DDR4 512MB |

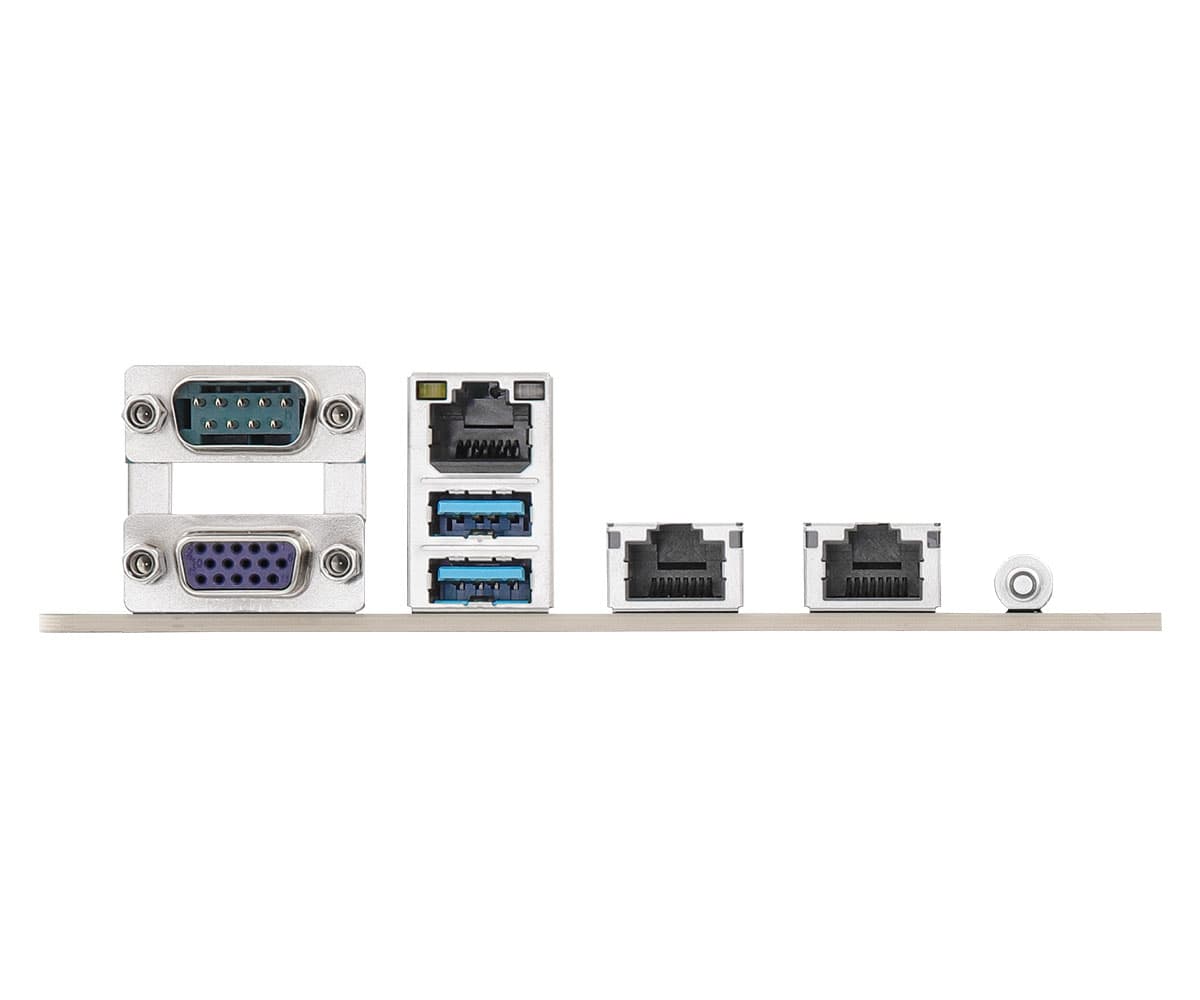

| Rear I/O — RJ45 | 2 RJ45 (10GbE); 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows: (for EPYC 9004); Server 2019 (64 bit); Server 2022 (64 bit); Microsoft® Windows: (for EPYC 9005); Server 2019 (64 bit); Server 2022 (64 bit); Server 2025 (64 bit); Linux: (for EPYC 9004); RedHat Enterprise Linux Server 8.6 (64bit) / Server 8.7 (64 bit) / Server 9.0 (64 bit) / Server 9.1 (64 bit); SUSE SLES 15.4 (64 bit); UBuntu 20.04.5 (64 bit) / 22.04 (64 bit) / 22.10 (64 bit); Linux: (for EPYC 9005); RedHat Enterprise Linux Server 8.10 (64bit) / Server 9.4 (64 bit); SUSE SLES 15.6 (64 bit); UBuntu 22.04.5 (64 bit) / 24.04.2 (64 bit); Hypervisor: (for EPYC 9004); VMWare® ESXi 8.0; Hypervisor: (for EPYC 9005); VMWare® ESXi 9.0 |
| Процессоры | Single Socket SP5 (LGA 6096), supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors |
| Форм-фактор | EEB (12.63" x 13") |
| Graphics — Controller | ASPEED AST2600 |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors |
| Rear I/O — Serial Port | 1 DB9 (COM) |
| System BIOS — BIOS Type | AMI UEFI BIOS; 256 Mb (32MB) SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket SP5 (LGA 6096) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | VCORE,VCCSA,VCCM,3V, 5V, 12V, +1.05V_PCH_AUX,+BAT, 3VSB, 5VSB,VCCIO,+2.5V_VPP |
| Processor System — Chipset | System on Chip |
| System BIOS — BIOS Features | ASRock Rack Instant Flash, ACPI 6.4 and above compliance wake up events, SMBIOS 3.5.0 and above, Plug and Play(PnP) |
| Physical Status — Dimensions | 12.63" x 13" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 8 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 4 PCIe5.0 / CXL2.0 x16*, 3 PCIe5.0 x16, 1 PCIe5.0 x8**; 2 MCIO** (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO* (PCIe5.0 x4); Supports 1 M.2 (PCIe5.0 x4 or SATA 6Gb/s), 1 M.2* (PCIe5.0 x4) |
| Hardware Monitor — Temperature | CPU, MB, TR1 Temperature sensing |
| System Memory — Supported Type | Supports DDR5 288-pin RDIMM, RDIMM-3DS |
| LED Indicators — Standby PWR LED | 1 (5VSB) |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600 |
| System Memory — Max. DIMM Frequency | 6400 MHz |
| Server Management — Dedicated IPMI LAN | 1 Realtek RTL8211F for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 128GB (2Rx4); RDIMM-3DS: 256GB (2Rx4) |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 8 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | Up to 500W |
| SATA/SAS Storage — PCH Built-in Storage | AMD EPYC 9005/9004 (16 SATA 6Gb/s):; 3 MCIO, 4 SATA via optional M2U2_HD_G4 M.2 device |
| System Memory — Supported DIMM Quantity | 8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 2 MCIO*** (PCIe5.0 x4 or 4 SATA 6Gb/s); 1 MCIO (PCIe5.0 x4 or 4 SATA 6Gb/s); 1 MCIO** (PCIe5.0 x4) |
| Ethernet — Additional Ethernet Controller | Broadcom BCM57416: 2 RJ45 (10GbE) |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 2 MCIO** (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO (PCIe5.0 x4 or 4 SATA 6Gb/s), 1 MCIO* (PCIe5.0 x4); Supports 1 M.2 (PCIe5.0 x4 or SATA 6Gb/s), 1 M.2* (PCIe5.0 x4); Up to 16 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe5.0 x4 or 4 SATA 6Gb/s), supports 22110/2280 form factor; 1 M-key** (PCIe5.0 x4), supports 22110/2280 form factor |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 3 (8-pin, ATX 12V) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT7***: PCIe5.0 x8***SLOT7 share lanes with 2 MCIO. When SLOT7 occupied, 1 MCIO will not function and 1 MCIO can be enabled by jumper setting. When selecting 1 MCIO, SLOT7 will switch to PCIex4. |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe5.0 / CXL2.0* x16; SLOT5: PCIe5.0 x16; SLOT4: PCIe5.0 / CXL2.0* x16; SLOT3: PCIe5.0 x16; SLOT2: PCIe5.0 / CXL2.0* x16; SLOT1**: PCIe5.0 x16; SLOT0: PCIe5.0 / CXL2.0* x16*Supports CXL1.1 while installing AMD EPYC 9004 (with AMD 3D V-Cache Technology) and 97x4 series processors; **SLOT1 shared lanes with 1 MCIO and 1 M.2. SLOT1 auto-switch to PCIe5.0 x8 when either 1 MCIO or 1 M.2 populated. |
| Другие официальные характеристики | TDP up to 500W |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
