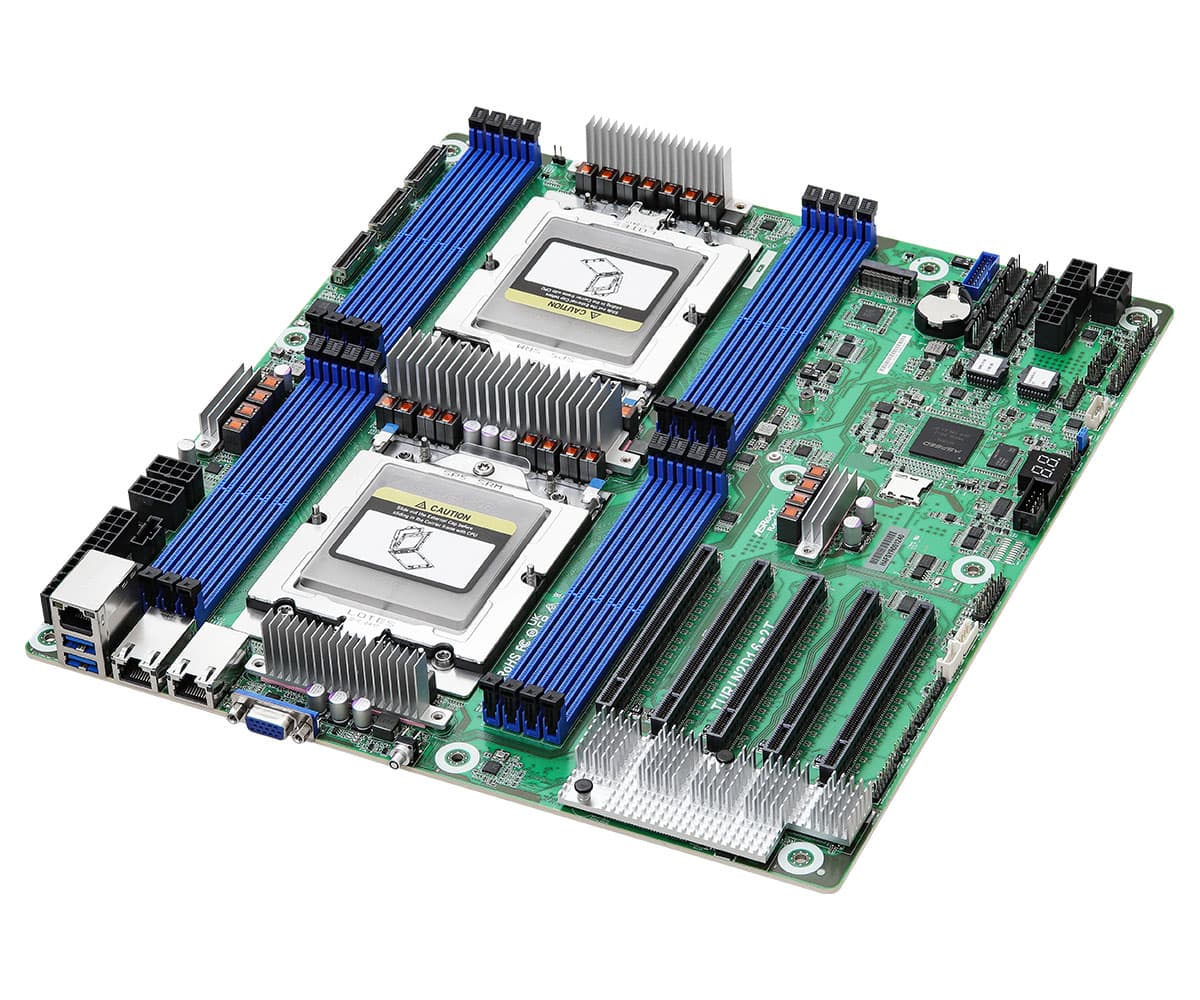

ASRock Rack TURIN2D16-2T
Артикул: TURIN2D16-2T
ASRock Rack TURIN2D16-2T
Серверная материнская плата TURIN2D16-2T
Серверная материнская плата TURIN2D16-2T, EEB (12" x13.2").
Форм-фактор
EEB (12" x13.2")
Процессоры
Supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors
Память
8+8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS
Сеть
2 RJ45 (10GbE) by Intel X710-AT2
Compute And Memory
Вычислительная платформа и память
Supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors. 8+8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS
GPU And Expansion
Ускорители и слоты расширения
2 PCIe5.0 / CXL2.0 x16; 3 PCIe4.0 x16; 2 MCIO (PCIe5.0 / CXL2.0 x8 or 8 SATA 6Gb/s), 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 1 M.2 (PCIe4.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
AMD EPYC 9005/9004 (Up to 16 SATA 6Gb/s):; 2 MCIO. 2 RJ45 (10GbE) by Intel X710-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X710-AT2 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | SP5 |
| Память | 8+8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS |
| Чипсет | EPYC |

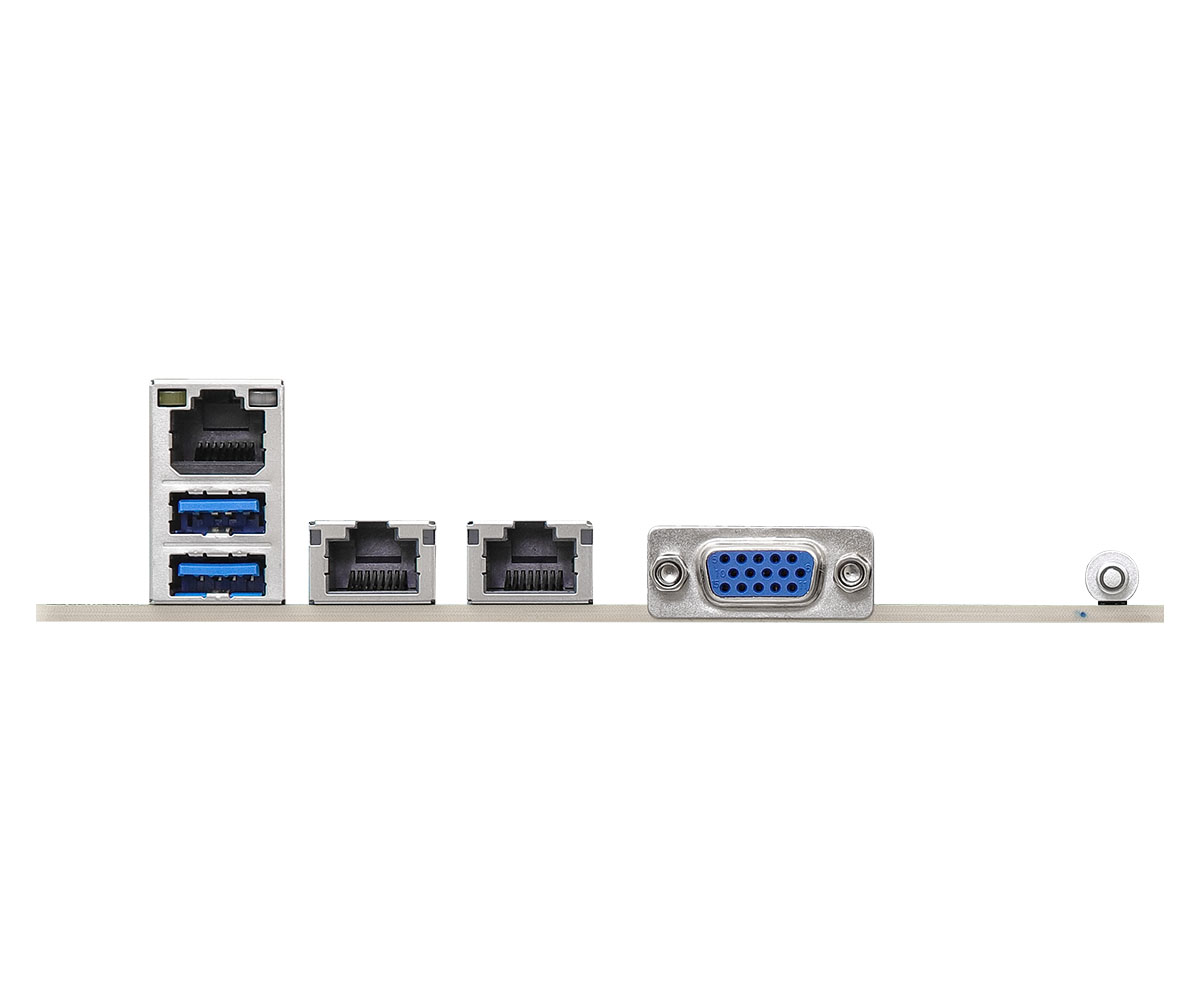

| Rear I/O — RJ45 | 2 RJ45 (10GbE); 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows: (for EPYC 9004); Server 2019 (64 bit); Server 2022 (64 bit); Microsoft® Windows: (for EPYC 9005); Server 2019 (64 bit); Server 2022 (64 bit); Server 2025 (64 bit); Linux: (for EPYC 9004); RedHat Enterprise Linux Server 8.6 (64bit) / Server 8.7 (64 bit) / Server 9.0 (64 bit) / Server 9.1 (64 bit); SUSE SLES 15.4 (64 bit); UBuntu 20.04.5 (64 bit) / 22.04 (64 bit) / 22.10 (64 bit); Linux: (for EPYC 9005); RedHat Enterprise Linux Server 8.10 (64bit) / Server 9.4 (64 bit); SUSE SLES 15.6 (64 bit); UBuntu 22.04.5 (64 bit) / 24.04.2 (64 bit); Hypervisor: (for EPYC 9004); VMWare® ESXi 8.0; Hypervisor: (for EPYC 9005); VMWare® ESXi 9.0 |
| Процессоры | Supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors |
| Форм-фактор | EEB (12" x13.2") |
| Graphics — Controller | ASPEED AST2600: 1 DB15 (VGA), 1 (15-pin) header |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports AMD EPYC 9005*/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors |
| System BIOS — BIOS Type | AMI 256Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket SP5 (LGA 6096) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | VDDCR_CPU1, VDDCR_CPU2, VDDCR_SOC, VDDIO, VDD_11_S3, +3V, +5V, +12V, +BAT, +3VSB, +5VSB |
| Processor System — Chipset | System on Chip |
| System BIOS — BIOS Features | ASRock Rack Instant Flash, ACPI 6.4 and abouve compliance wake up events, SMBIOS 3.5.0 and above, Plug and Play(PnP) |
| Physical Status — Dimensions | 12" x 13.2" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 6 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 2 PCIe5.0 / CXL2.0 x16; 3 PCIe4.0 x16; 2 MCIO (PCIe5.0 / CXL2.0 x8 or 8 SATA 6Gb/s), 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 1 M.2 (PCIe4.0 x4) |
| Hardware Monitor — Temperature | CPU, MB, Card side Temperature sensing |
| System Memory — Supported Type | Supports DDR5 288-pin RDIMM, RDIMM-3DS |
| LED Indicators — Standby PWR LED | 1 (5VSB) |
| Internal Connector/Headers — HSBP | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600 |
| System Memory — Max. DIMM Frequency | 6400 MHz |
| Server Management — Dedicated IPMI LAN | 1 Realtek RTL8211F for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 128GB (2Rx4); RDIMM-3DS: 256GB (2Rx4) |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 6 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | Up to 400W |
| SATA/SAS Storage — PCH Built-in Storage | AMD EPYC 9005/9004 (Up to 16 SATA 6Gb/s):; 2 MCIO |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 2 MCIO (PCIe5.0 / CXL2.0* x8 or 8 SATA 6Gb/s) [CPU1]; 1 MCIO (PCIe5.0 / CXL2.0* x8) [CPU1] |
| Ethernet — Additional Ethernet Controller | Intel® X710-AT2: 2 RJ45 (10GbE) |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 2 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 2 MCIO (PCIe5.0 / CXL2.0 x8 or 8 SATA 6Gb/s), 1 MCIO (PCIe5.0 / CXL2.0 x8); Supports 1 M.2 (PCIe4.0 x4); Up to 16 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe4.0 x4), supports 22110/2280 form factor [CPU1] |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 5 ( 8-pin, ATX 12V) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Front Lan LED Connector | 1 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT5: PCIe5.0 / CXL2.0* x16 [CPU2]; SLOT4: PCIe5.0 / CXL2.0* x16 [CPU2]; SLOT3: PCIe4.0 x16 [CPU2]; SLOT2: PCIe4.0 x16 [CPU1]; SLOT1: PCIe4.0 x16 [CPU1]*Supports CXL1.1 while installing AMD EPYC 9004 (with AMD 3D V-Cache Technology) and 97x4 series processors |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для TURIN2D16-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
TURIN2D16-2T
- Поддерживаемые процессоры
- Supports AMD EPYC 9005/9004 (with AMD 3D V-Cache Technology) and 97x4 series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
TURIN2D16-2T
- Поддерживаемая память
- 8+8 DIMM slots (1DPC), supports DDR5 RDIMM, RDIMM-3DS
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
