ASRock Rack SP2C741D16X-2T
Артикул: SP2C741D16X-2T
ASRock Rack SP2C741D16X-2T

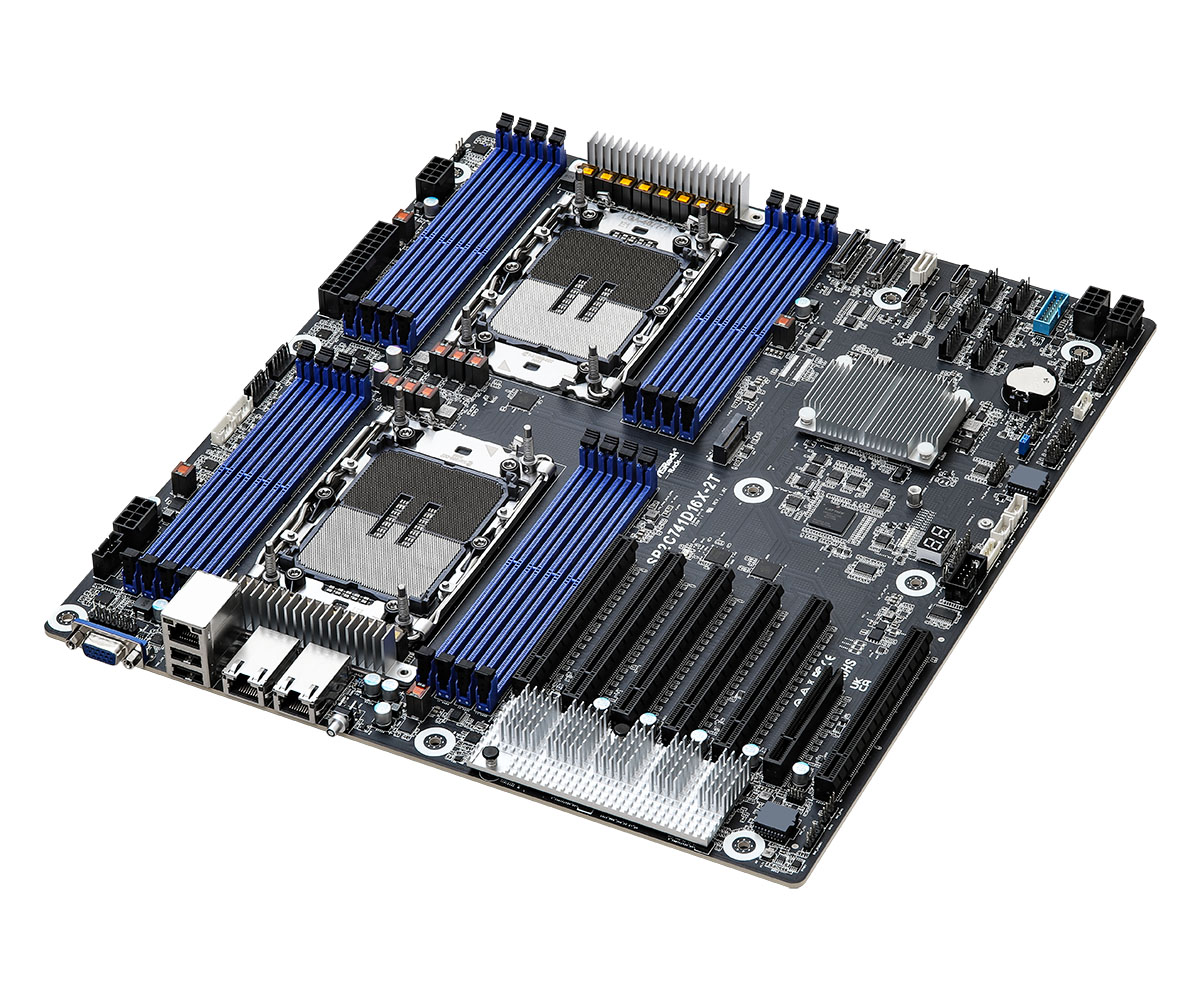

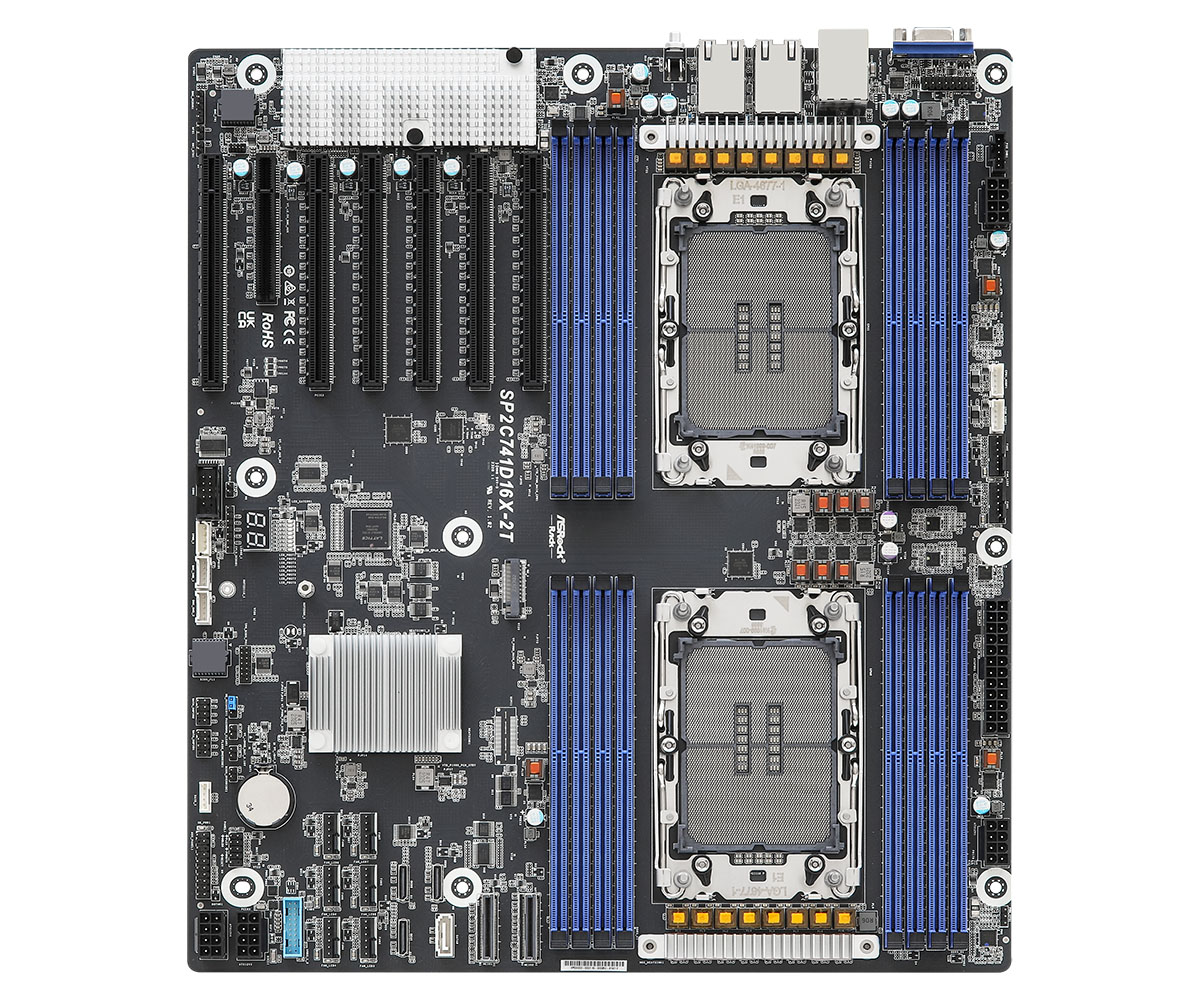

Серверная материнская плата SP2C741D16X-2T
Серверная материнская плата SP2C741D16X-2T, EEB (12.4'' x 14").
Форм-фактор
EEB (12.4'' x 14")
Процессоры
Supports 5th and 4th Gen Intel Xeon Scalable processors
Память
8+8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
Сеть
2 RJ45 (10GbE) by Intel X710-AT2
Compute And Memory
Вычислительная платформа и память
Supports 5th and 4th Gen Intel Xeon Scalable processors. 8+8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
GPU And Expansion
Ускорители и слоты расширения
6 PCIe5.0 / CXL1.1 x16; 1 PCIe5.0 x8; 2 MCIO (PCIE5.0 x8); 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe5.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C741 (Up to 13 SATA 6Gb/s, support RAID 0/1/5/10):; 3 OCuLink for 12 SATA, 1 SATA 7-pin. 2 RJ45 (10GbE) by Intel X710-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X710-AT2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4677 |
| Память | 8+8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS |
| Чипсет | C741 |

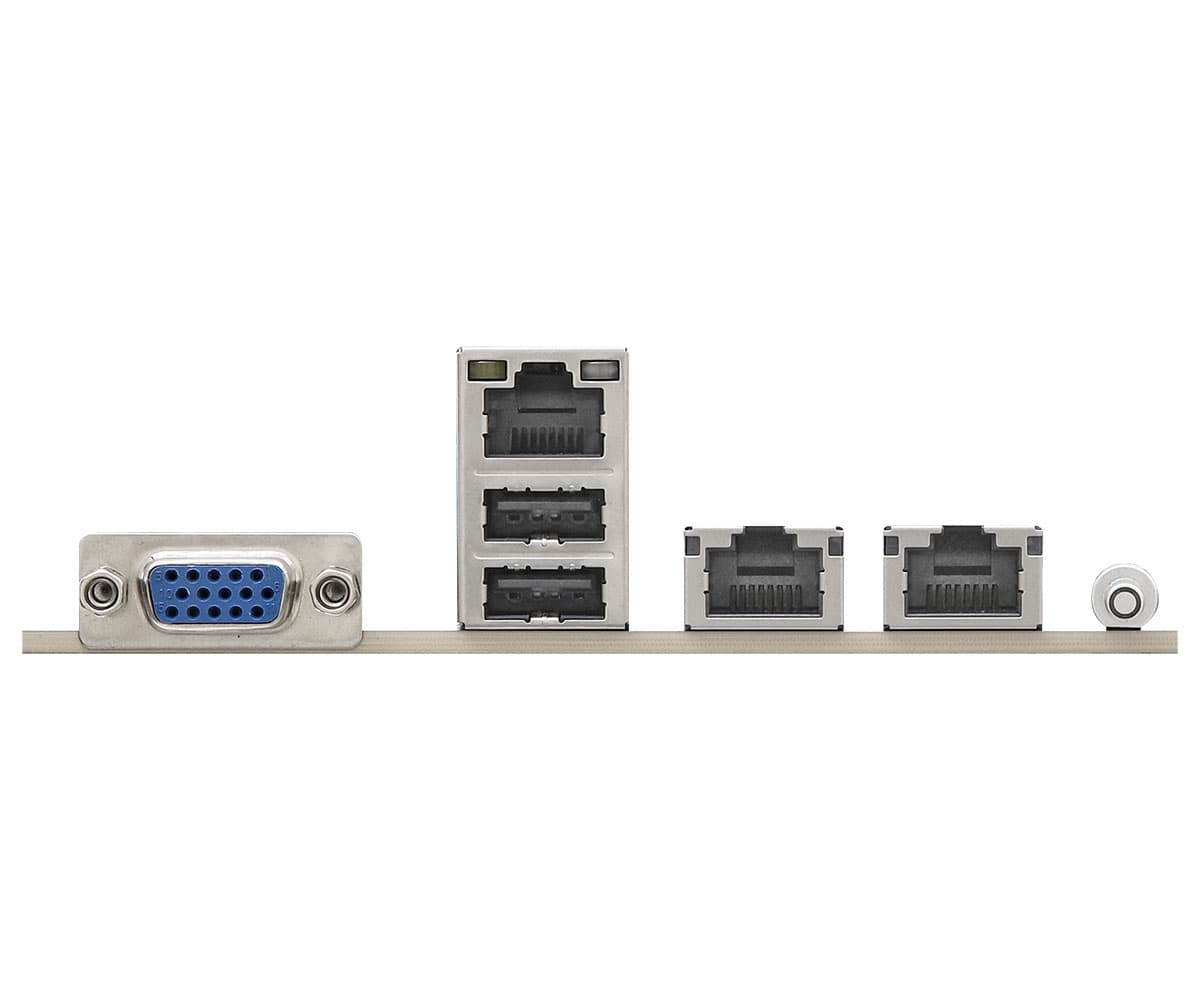

| Rear I/O — RJ45 | 2 RJ45 (10GbE), 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows®; Server 2022 (64 bit); Server 2025 (64 bit); Linux; Red Hat Enterprise Linux Server 8.4 ( 64 bit) / 8.5 ( 64 bit) / 9.2 ( 64 bit); SUSE Enterprise Linux Server 15 SP3 ( 64 bit); Ubuntu 21.10 (64 bit) / 22.04 ( 64 bit); Hypervisor:; VMWare® ESXiVMWare® ESXi 7.0 U3g / 8.0; * RAID mode is not supported on the Ubuntu system.; * iPXE Server are not supported on the VMWare® ESXi 8.0 |
| Процессоры | Supports 5th and 4th Gen Intel Xeon Scalable processors |
| Форм-фактор | EEB (12.4'' x 14") |
| Graphics — Controller | ASPEED AST2600:; 1 DB15 (VGA), 1 header |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports 5th and 4th Gen Intel® Xeon® Scalable processors |
| Rear I/O — USB 2.0 Port | 2 Type-A (UBS2.0) |
| System BIOS — BIOS Type | AMI UEFI BIOS; 512Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | 1+1 Socket E (LGA 4677) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | PSU +12V & +5VSB & +3.3V, +3VSB, PVNN_PCH, P1V05_PCH_STBY, P1V8_PCH_STBY, +BAT, PVCCIN_CPU0, PVCCIN_CPU1, PVCCINFAON_CPU0, PVCCINFAON_CPU1, PVCCFA_EHV_FIVRA_CPU0, PVCCFA_EHV_FIVRA_CPU1, PVCCD_HV_CPU0, PVCCD_HV_CPU1 |
| Processor System — Chipset | Intel® C741 |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 4.0 and above compliance wake up events, SMBIOS 3.4 and above, ASRock Rack instant flash |
| Physical Status — Dimensions | 12.4'' x 14" (314.96 x 355.6 mm) |
| LED Indicators — Fan Fail LED | 8 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 6 PCIe5.0 / CXL1.1 x16; 1 PCIe5.0 x8; 2 MCIO (PCIE5.0 x8); 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe5.0 x4) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | 288-pin DDR5 RDIMM/ RDIMM-3DS |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 2 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600: IPMI2.0 with iKVM and vMedia support |
| System Memory — Max. DIMM Frequency | 5600 MT/s on 5th Gen Intel® Xeon® Scalable Processors; 4800 MT/s on 4th Gen Intel® Xeon® Scalable Processors; *Memory speed and capacity support varies by CPU SKU |
| Server Management — Dedicated IPMI LAN | 1 Realtek RTL8211F for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 96GB; RDIMM-3DS: 2H- 128 GB / 4H- 256 GB |
| Internal Connector/Headers — COM Header | 1 (9-pin) |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 8 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 (15-pin) |
| Processor System — Thermal Design Power | 350W |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C741 (Up to 13 SATA 6Gb/s, support RAID 0/1/5/10):; 3 OCuLink for 12 SATA, 1 SATA 7-pin |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 2 MCIO (PCIE5.0 x8) [CPU0] |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (10GbE) by Intel® X710-AT2 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 2 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Other PCIe Expansion Connectors — OCuLink | 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s) [PCH] |
| Интерфейсы накопителей | 2 MCIO (PCIE5.0 x8); 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe5.0 x4); Up to 13 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe5.0 x4); support 22110/2280 form factor [CPU0] |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 2 ( 8-pin, ATX 12V) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 header (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Other Power Connectors | 2 (8-pin, add-on card power & FAN) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT1: PCIe5.0 x8 [CPU0] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe5.0 / CXL1.1 x16 [CPU0]; SLOT5: PCIe5.0 / CXL1.1 x16 [CPU1]; SLOT4: PCIe5.0 / CXL1.1 x16 [CPU0]; SLOT3: PCIe5.0 / CXL1.1 x16 [CPU1]; SLOT2: PCIe5.0 / CXL1.1 x16 [CPU1]; SLOT0: PCIe5.0 / CXL1.1 x16 [CPU1] |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для SP2C741D16X-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
SP2C741D16X-2T
- Поддерживаемые процессоры
- Supports 5th and 4th Gen Intel Xeon Scalable processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
SP2C741D16X-2T
- Поддерживаемая память
- 8+8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel® C741 (Up to 13 SATA 6Gb/s, support RAID 0/1/5/10):; 3 OCuLink for 12 SATA, 1 SATA 7-pin
- Интерфейсы накопителей
- 2 MCIO (PCIE5.0 x8); 3 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe5.0 x4); Up to 13 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
