ASRock Rack SP2C621D16N
Артикул: SP2C621D16N
ASRock Rack SP2C621D16N

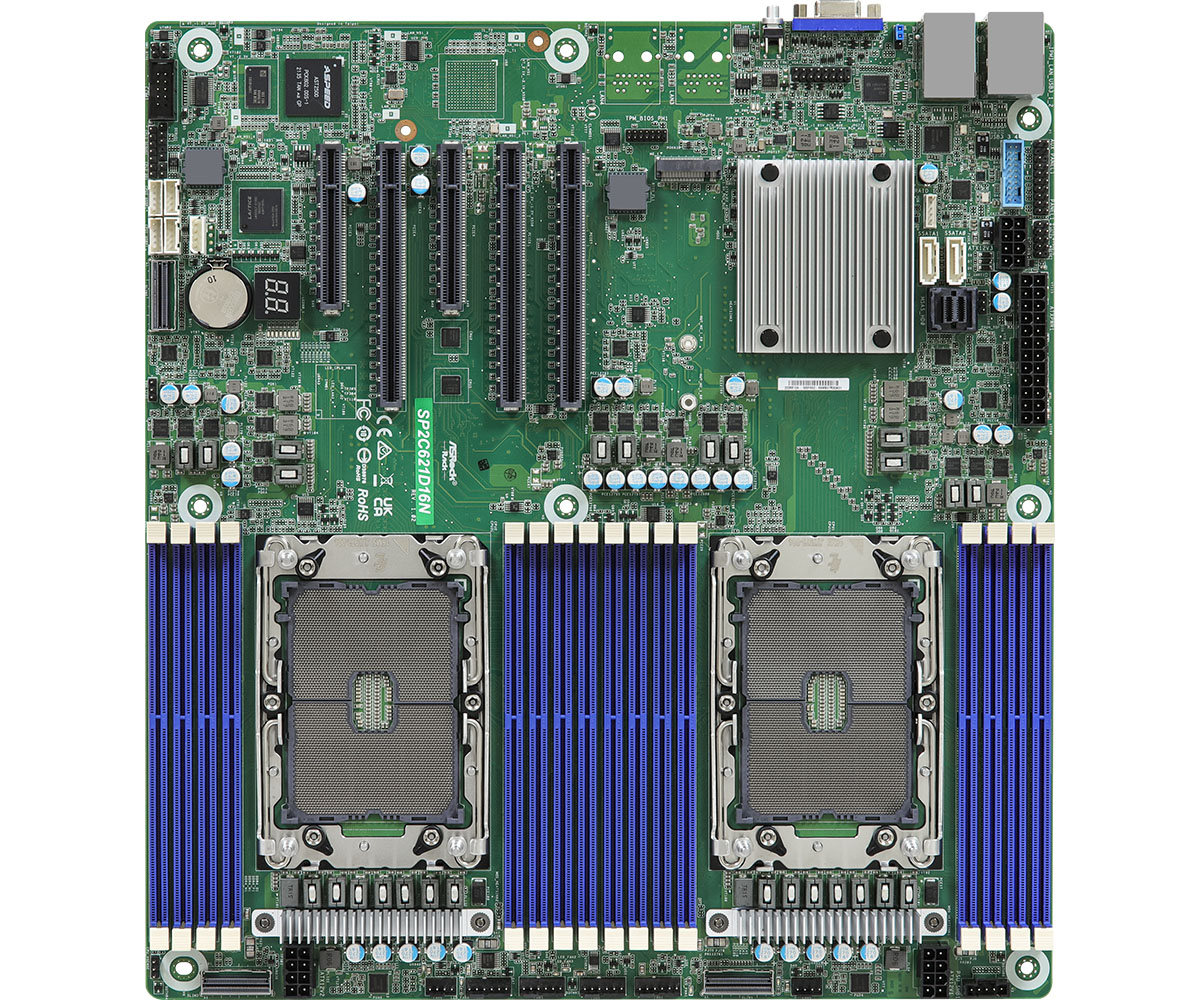

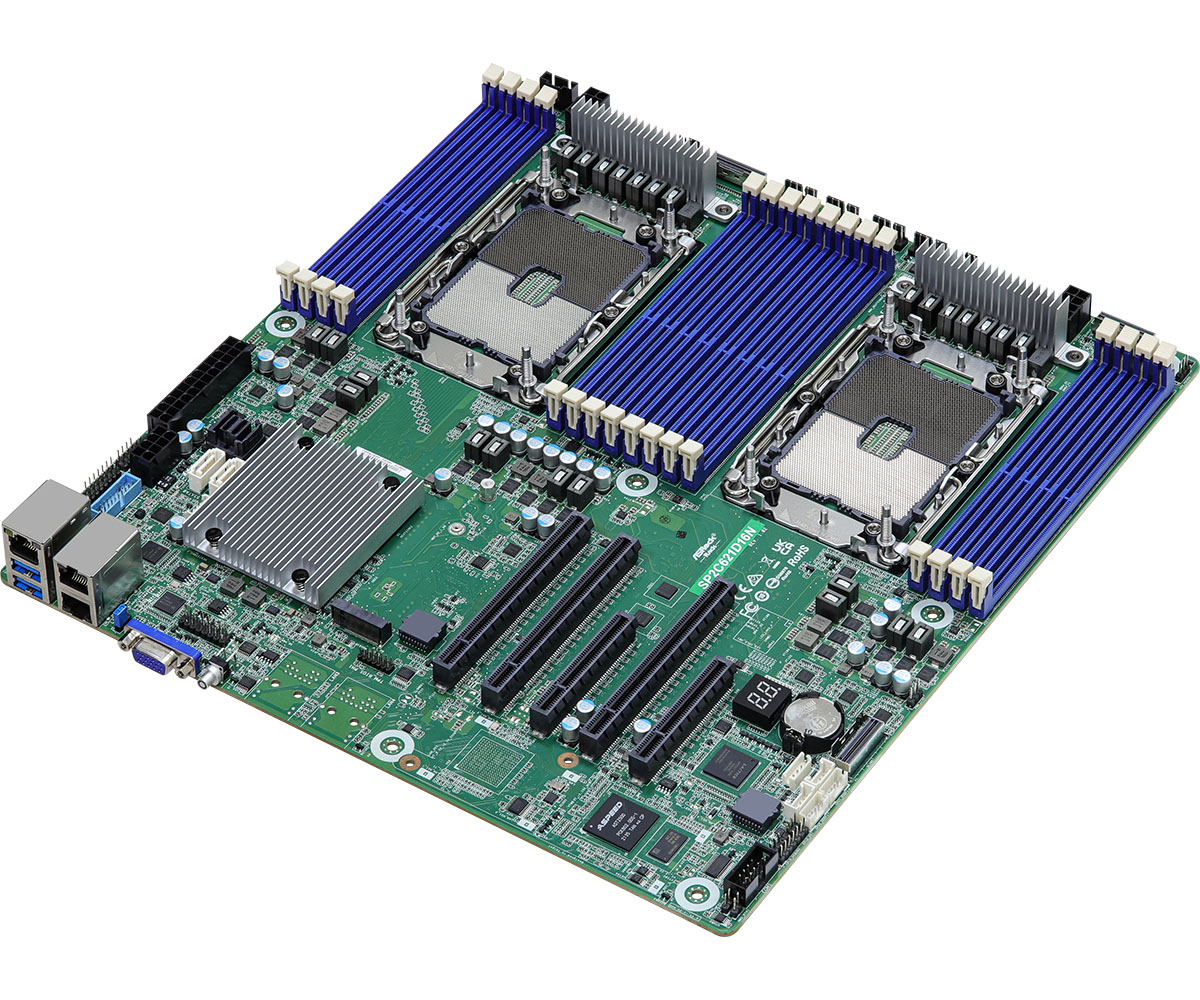

Серверная материнская плата SP2C621D16N
Серверная материнская плата SP2C621D16N, EEB (12.2" x 13.12").
Форм-фактор
EEB (12.2" x 13.12")
Процессоры
Supports 3 Gen Intel Xeon Scalable Processors
Память
8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory
Сеть
2 RJ45 (1GbE) by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports 3 Gen Intel Xeon Scalable Processors. 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory
GPU And Expansion
Ускорители и слоты расширения
3 PCIe4.0 x16, 2 PCIe4.0 x8; 3 low-profile SlimSAS(PCIe4.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C621A (7 SATA 6Gb/s; RAID 0/1/5/10):; 1 Mini-SAS HD, 2 SATA 7-pin, 1 M.2. 2 RJ45 (1GbE) by Intel i210
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel i210 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4189 |
| Память | 8+8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, and Intel Optane Persistent Memory |
| Чипсет | C621A |

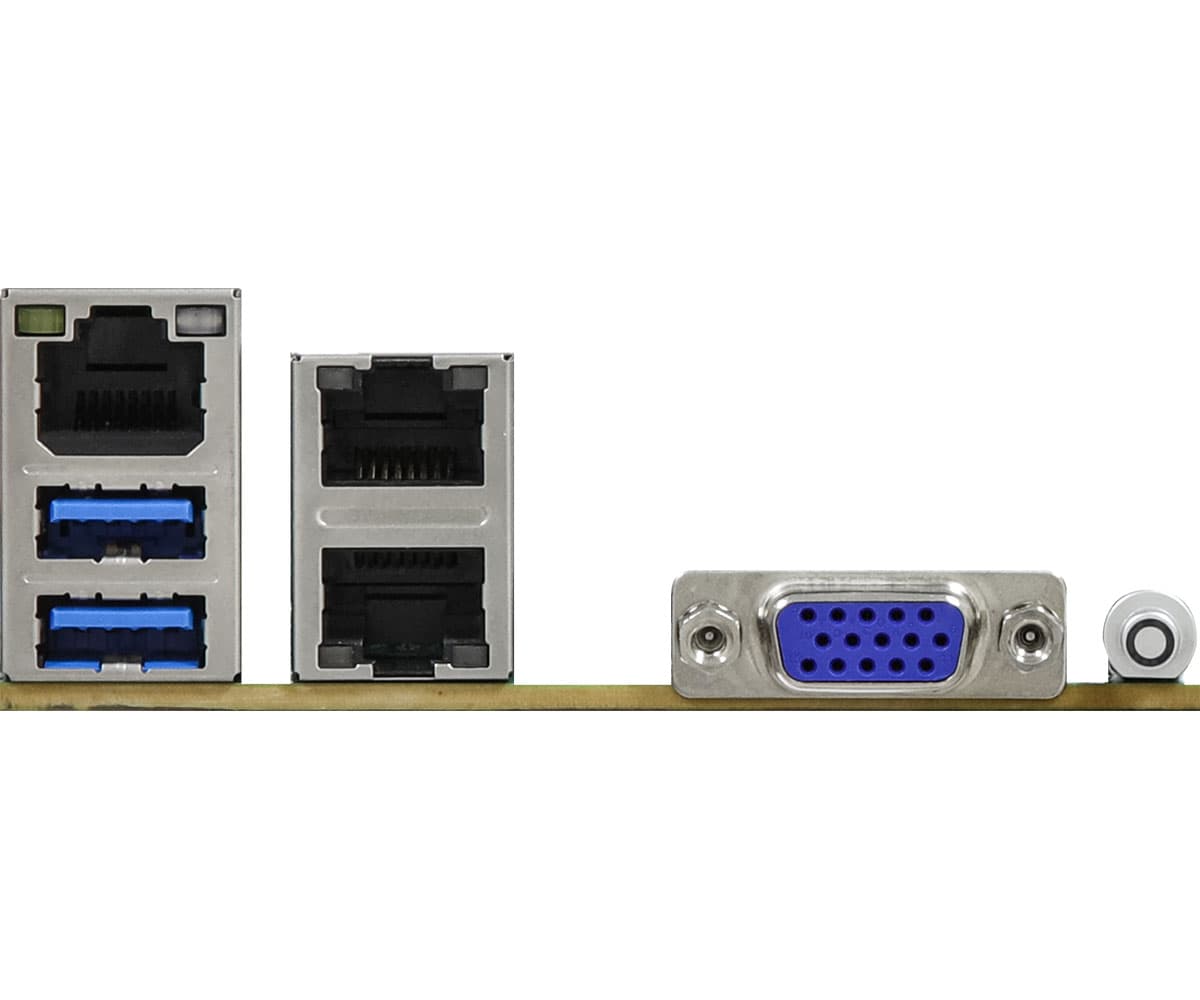

| Rear I/O — RJ45 | 2 RJ45 (1GbE), 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows® :; Server 2016 (64 bit); Server 2019 (64 bit); Server 2022 (64 bit); Linux :; Red Hat Enterprise Linux Server 7.9 (64 bit) / 8.5 (64 bit); CentOs 7.9 (64 bit) / 8.5 (64 bit); SUSE Enterprise Linux Server 15 SP2 (64 bit); Ubuntu 20.04.2 (64 bit) / 21.04 (64 bit) / 21.10 (64 bit); Hypervisor :; VMWare® ESXi 6.7.0 U3 / vSphere 6.7.0 U3; VMWare® ESXi 7.0 U3c / vSphere 7.0 U3c |
| Процессоры | Supports 3 Gen Intel Xeon Scalable Processors |
| Форм-фактор | EEB (12.2" x 13.12") |
| Graphics — Controller | ASPEED AST2500:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports 3 rd Gen Intel® Xeon® Scalable Processors |
| System BIOS — BIOS Type | AMI UEFI BIOS; 256Mb SPI Flash ROM |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Dual Socket P+ (LGA 4189) |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | CPU1_PVCCIN, CPU2_PVCCIN, PVDDQ_ABCD, PVDDQ_EFGH, PVDDQ_IJKL, PVDDQ_MNOP, 1.05V_PCH, 1.8V_PCH, +BAT, PVNN_PCH, 3.3V, 5V, 12V, 3.3VSB, 5VSB |
| Processor System — Chipset | Intel® C621A |
| System BIOS — BIOS Features | Plug and Play(PnP), ACPI 5.0 and above compliance wake up events, SMBIOS 2.3 and above, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 12.2" x 13.12" (309.88 x 333.248 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 6 |
| Physical Status — Form Factor | EEB |
| Слоты расширения | 3 PCIe4.0 x16, 2 PCIe4.0 x8; 3 low-profile SlimSAS(PCIe4.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | DDR4 288-pin RDIMM/ RDIMM-3DS/ LRDIMM/ LRDIMM-3DS, Intel® Optane Persistent Memory 200 Series |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 2 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500: IPMI2.0 with iKVM and vMedia support |
| System Memory — Max. DIMM Frequency | 3200 MT/s |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211E |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; RDIMM-3DS: up to 256GB; LRDIMM: up to 128GB; LRDIMM-3DS: up to 256GB |
| Internal Connector/Headers — COM Header | 1 (9-pin) |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 2 (4-pin, CPU fan), 4 (6-pin, SYS fan) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 (15-pin) |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C621A (7 SATA 6Gb/s; RAID 0/1/5/10):; 1 Mini-SAS HD, 2 SATA 7-pin, 1 M.2 |
| System Memory — Supported DIMM Quantity | 8+8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 1 low-profile SlimSAS (PCIe4.0 x8) [CPU0]; 2 low-profile SlimSAS (PCIe4.0 x8) [CPU1] |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (1GbE) by Intel® i210 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 3 low-profile SlimSAS(PCIe4.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 7 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe3.0 x4 or SATA 6Gb/s), supports 2280/2260 form factor |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 3 (8-pin, ATX 12V) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT5: PCIe4.0 x8 [CPU1]; SLOT3: PCIe4.0 x8 [CPU1] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe4.0 x16 [CPU0]; SLOT6: PCIe4.0 x16 [CPU0]; SLOT4: PCIe4.0 x16 [CPU1] |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
