ASRock Rack Z690D4U/G5
Артикул: Z690D4U/G5
Другие исполнения
Варианты серии Z690D4U
ASRock Rack Z690D4U/G5
Серверная материнская плата Z690D4U/G5
Серверная материнская плата Z690D4U/G5, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Supports Intel Core 14th Gen, 13th and 12th Gen Intel Core, Pentium and Celeron processors
Память
4 DIMM slots, supports DDR5 non-ECC UDIMM, up to 48GB per DIMM
Сеть
2 RJ45 (1GbE) by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports Intel Core 14th Gen, 13th and 12th Gen Intel Core, Pentium and Celeron processors. 4 DIMM slots, supports DDR5 non-ECC UDIMM, up to 48GB per DIMM
GPU And Expansion
Ускорители и слоты расширения
1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1; 4 OCuLink: PCIe4.0 x4, including one shared with 4 SATA 6Gb/s; 1 M.2 (PCIe3.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
Intel Z690 (up to 8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink for 4 SATA. 2 RJ45 (1GbE) by Intel i210

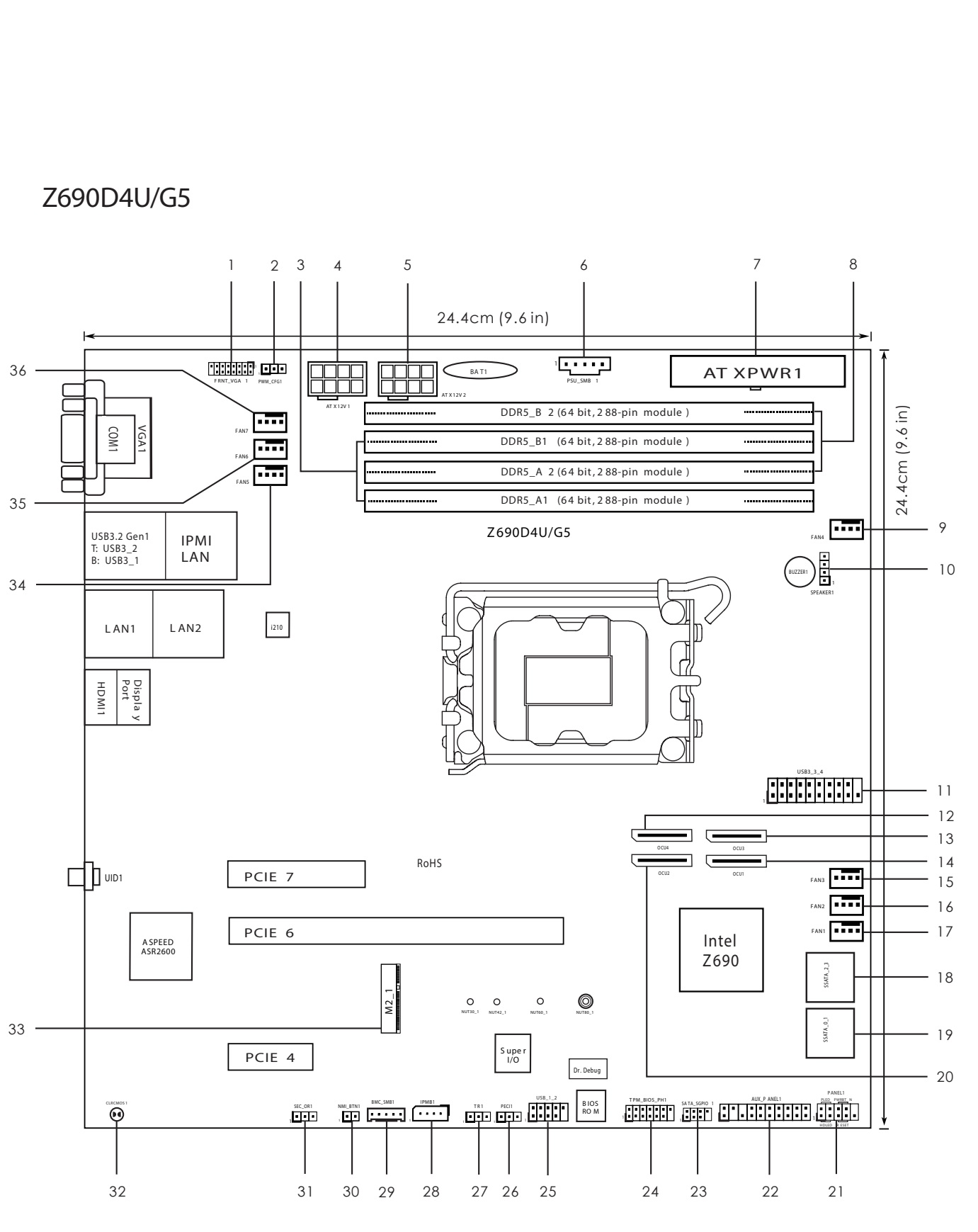

Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel i210 |
|---|---|
| BMC / IPMI | ASPEED AST2600 with dedicated IPMI |
| Сокет | 1700 |
| Память | 4 DIMM slots, supports DDR5 non-ECC UDIMM, up to 48GB per DIMM |
| Чипсет | Z690 |
| Rear I/O — RJ45 | 2 RJ45(1GbE), 1 dedicated IPMI |
| Supported OS — OS | Windows® 10 (64 bit); Windows® 11 (64 bit) |
| Процессоры | Supports Intel Core 14th Gen, 13th and 12th Gen Intel Core, Pentium and Celeron processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Graphics — Controller | ASPEED AST2600:; 1 DB15 (VGA); Intel® Integrated Processor Graphics:; 1 HDMI, 1 DisplayPort |
| Rear I/O — Video Port | 1 DB15 (VGA), 1 HDMI, 1 DisplayPort |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports Intel® Core 14th Gen, 13th & 12th Gen Intel® Core, Pentium® and Celeron® series processors |
| Rear I/O — Serial Port | 1 DB9 (COM) |
| System BIOS — BIOS Type | AMI 256 Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket LGA 1700 |
| Rear I/O — UID Button/LED | 1 button w/ LED |
| Hardware Monitor — Voltage | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, VCCGT, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
| Processor System — Chipset | Intel® Z690 |
| System BIOS — BIOS Features | Plug and Play(PnP), ACPI 6.4 and above compliance wake up events, SMBIOS 3.6.0 and above, ASRock Rack instant flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (244 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 7 |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | 1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1; 4 OCuLink: PCIe4.0 x4, including one shared with 4 SATA 6Gb/s; 1 M.2 (PCIe3.0 x4) |
| Hardware Monitor — Temperature | CPU, MB, Card side, VR, M.2, TR1 Temperature sensing |
| System Memory — Supported Type | DDR5 288-pin non-ECC UDIMM |
| LED Indicators — Standby PWR LED | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600: iKVM, vMedia support |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | 4400MT/s (2DPC-1DIMM) / 4000MT/s (2DPC-2DIMM 1R) / 3600MT/s (2DPC-2DIMM 2R) |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211F |
| System Memory — Max. Capacity per DIMM | 48GB on Intel® Core 14th Gen, 13th Gen Intel® Core processors; 32GB on 12th Gen Intel® Core processors |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (4-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | 150W |
| SATA/SAS Storage — PCH Built-in Storage | Intel Z690 (up to 8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink for 4 SATA |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (1GbE) by Intel® i210 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Other PCIe Expansion Connectors — OCuLink | 1 OCuLink (PCIe4.0 x4)* [CPU]; 1 OCuLink (PCIe4.0 x4 or 4 SATA 6Gb/s) [PCH]; 2 OCuLink (PCIe4.0 x4) [PCH]; *SLOT7 share lanes with OCuLink4. OCuLink4 will disabled when SLOT7 is populated |
| Интерфейсы накопителей | 4 OCuLink: PCIe4.0 x4, including one shared with 4 SATA 6Gb/s; 1 M.2 (PCIe3.0 x4); Up to 8 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe3.0 x4)**; support 2280/2260/2242/2230 form factor [PCH]; **M.2 share lanes with SLOT5, M.2 support possible by depopulating SLOT5 and other BOM change |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB2.0) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 2 (8-pin, ATX 12V) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT4: PCIe3.0 x1 [PCH] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 4 | SLOT7: PCIe4.0 x4* [CPU]; SLOT5: PCIe3.0 x4** [PCH]; *SLOT7 share lanes with OCuLink4. OCuLink4 will disabled when SLOT7 is populated; **M.2 share lanes with SLOT5, M.2 support possible by depopulating SLOT5 and other BOM change |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe5.0 x16 [CPU] |
| Другие официальные характеристики | 1 VGA, 1 HDMI, 1 DisplayPort |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для Z690D4U/G5
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
Z690D4U/G5
- Поддерживаемые процессоры
- Supports Intel Core 14th Gen, 13th and 12th Gen Intel Core, Pentium and Celeron processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
Z690D4U/G5
- Поддерживаемая память
- 4 DIMM slots, supports DDR5 non-ECC UDIMM, up to 48GB per DIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel Z690 (up to 8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink for 4 SATA
- Интерфейсы накопителей
- 4 OCuLink: PCIe4.0 x4, including one shared with 4 SATA 6Gb/s; 1 M.2 (PCIe3.0 x4); Up to 8 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
