ASRock Rack E3C252D4U
Артикул: E3C252D4U
Другие исполнения
Варианты серии E3C252D4U
ASRock Rack E3C252D4U

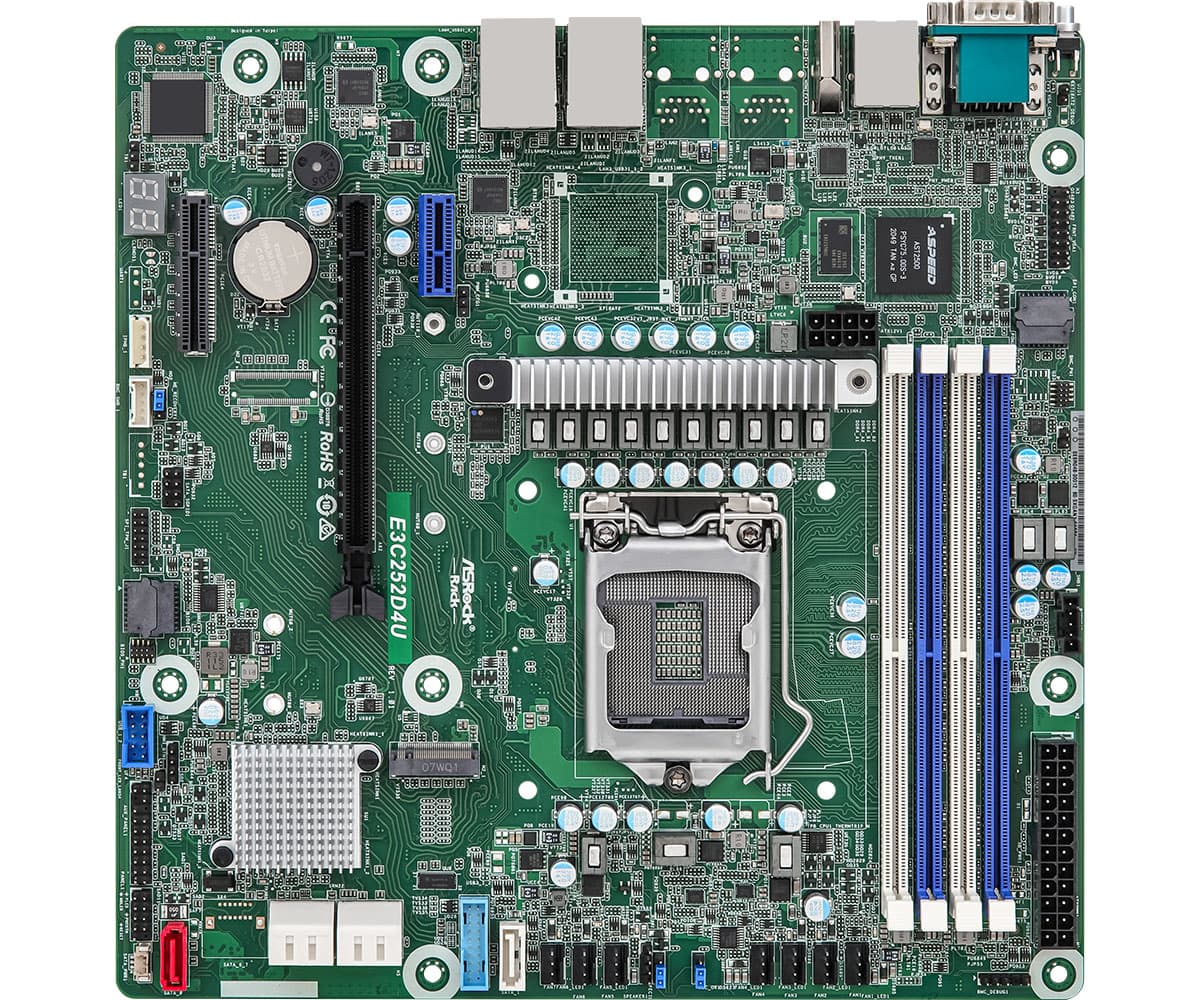

Серверная материнская плата E3C252D4U
Серверная материнская плата E3C252D4U, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Supports Intel Xeon E-2300 and 10th Gen Intel Pentium series processors
Память
4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Сеть
2 RJ45 (1GbE) by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports Intel Xeon E-2300 and 10th Gen Intel Pentium series processors. 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
GPU And Expansion
Ускорители и слоты расширения
1 PCIe4.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1; Supports 1 M.2 (PCIe3.0 x2 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C252 (6 SATA 6Gb/s; RAID 0/1/5/10):; 5 SATA 7-pin, 1 SATA DOM or 1 M.2. 2 RJ45 (1GbE) by Intel i210
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel i210 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | 1200 |
| Память | 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM |
| Чипсет | C252 |
| Graphics — VRAM | DDR4 256MB |
| Rear I/O — HDMI | 1 HDMI |
| Rear I/O — RJ45 | 2 RJ45 (1GbE) |
| Supported OS — OS | Microsoft® Windows® :; Server 2019 (64 bit); Server 2022 (64 bit); Linux :; SUSE Enterprise Linux Server 15 SP2 (64 bit); Ubuntu 21.04 (64 bit); Hypervisor :; VMWare® ESXi 7.0U2a / vSphere 7.0U2b; *Supports UEFI BOOT only |
| Процессоры | Supports Intel Xeon E-2300 and 10th Gen Intel Pentium series processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 DB15 |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachomete, CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature), Multi-Speed Control |
| Processor System — CPU | Supports Intel® Xeon® E-2300 and 10th Gen Intel® Pentium® series processors |
| Rear I/O — Serial Port | 1 DB9 |
| Rear I/O — Dedicate LAN | 1 dedicated IPMI LAN port |
| System BIOS — BIOS Type | AMI UEFI BIOS; 256 Mb (32MB) SPI Flash ROM |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket H5 (LGA1200) |
| Rear I/O — UID Button/LED | 1 button w/ LED |
| Hardware Monitor — Voltage | +12V, +5V, +3.3V, CPU Vcore, DRAM,V1.0M,+BAT, 3VSB, 5VSB |
| Processor System — Chipset | Intel® C252 |
| System BIOS — BIOS Features | Plug and Play, ACPI 6.2 compliance wake up events, SMBIOS 3.3, ASRock Rack instant flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (244 mm x244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 4 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 7 |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | 1 PCIe4.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1; Supports 1 M.2 (PCIe3.0 x2 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU, MB, Card side, TR1 |
| System Memory — Supported Type | Supports DDR4 288-pin ECC/non-ECC UDIMM |
| LED Indicators — Standby PWR LED | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | ECC/non-ECC UDIMM: max. 3200*MHz; *Up to DDR4 2666MHz when installing 10th Gen Intel® Pentium® Series Processors |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | ECC/non-ECC UDIMM: up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (4-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C252 (6 SATA 6Gb/s; RAID 0/1/5/10):; 5 SATA 7-pin, 1 SATA DOM or 1 M.2 |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | Intel® i210: 2 RJ45 (1GbE) |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | Supports 1 M.2 (PCIe3.0 x2 or SATA 6Gb/s); 6 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key* (PCIe3.0 x2 or SATA 6Gb/s); support 22110/2280/2260 form factor [PCH]; *SATA0 will be disabled when M2_1 populated with SATA device |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB2.0) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 1 (8-pin, ATX 12V) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT7: PCIe3.0 x1 [PCH] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 4 | SLOT4: PCIe4.0* x4 [CPU] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe4.0* x16 [CPU]; *When installing 10th Gen Intel® Pentium® Series Processors, SLOT6 supports PCIe3.0 only and SLOT4 will not function |
| Другие официальные характеристики | VGA, HDMI |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для E3C252D4U
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
E3C252D4U
- Поддерживаемые процессоры
- Supports Intel Xeon E-2300 and 10th Gen Intel Pentium series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
E3C252D4U
- Поддерживаемая память
- 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel® C252 (6 SATA 6Gb/s; RAID 0/1/5/10):; 5 SATA 7-pin, 1 SATA DOM or 1 M.2
- Интерфейсы накопителей
- Supports 1 M.2 (PCIe3.0 x2 or SATA 6Gb/s); 6 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
