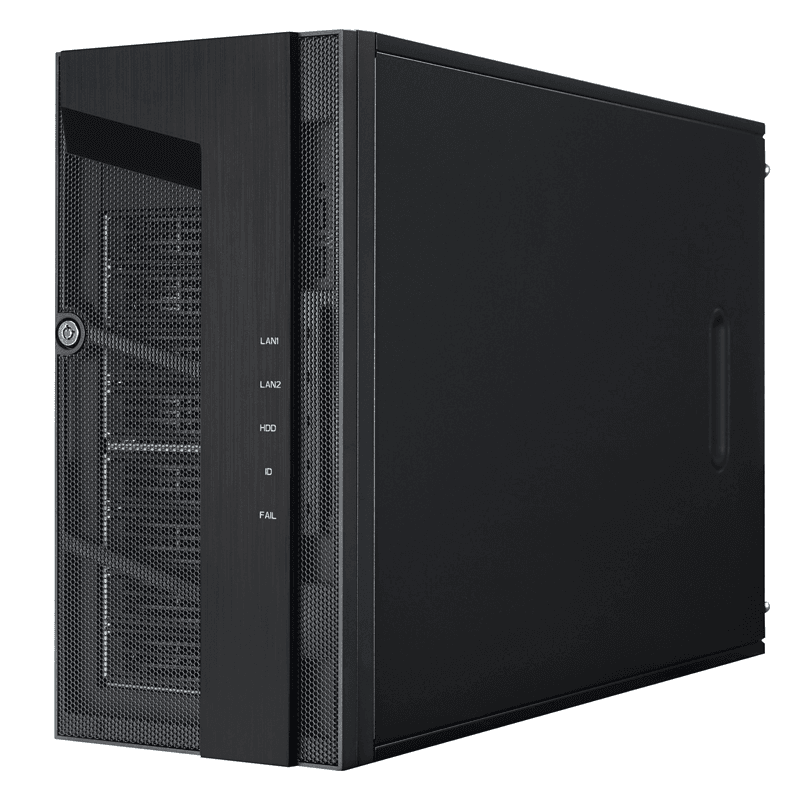

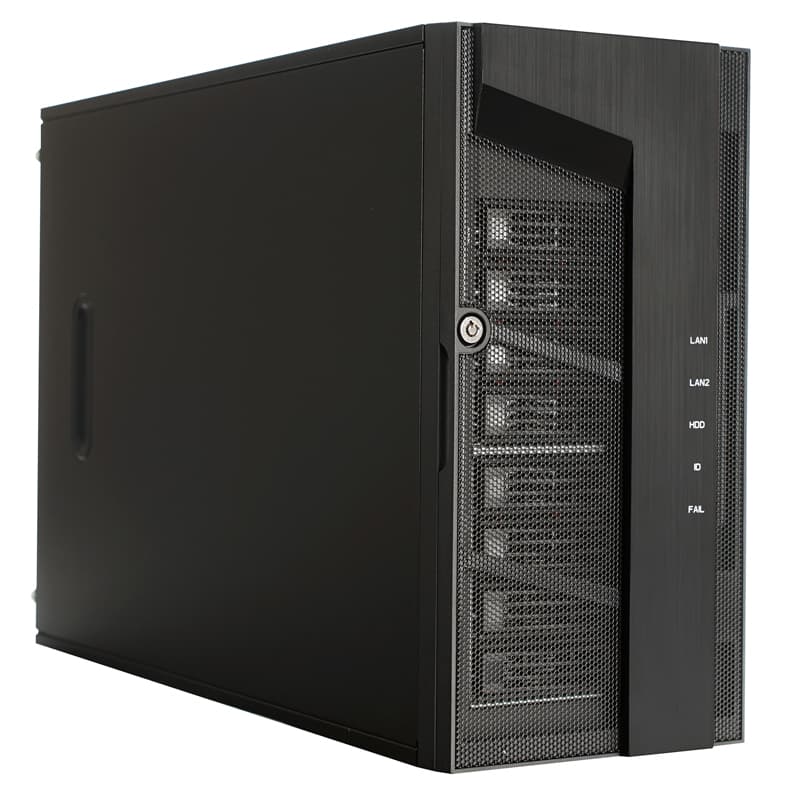

Mini Server Chassis
8-bay Mini-ITX micro server для плотного хранения
MS08 рассчитан на компактные серверы с высокой плотностью 2.5" накопителей. Корпус подходит для all-flash NAS, edge-хранилищ и небольших рабочих сервисов.
Плата
Mini-ITX
Отсеки
8 x 2.5"
Сценарий
All-flash NAS
Доступ
Front trays
High Density SFF

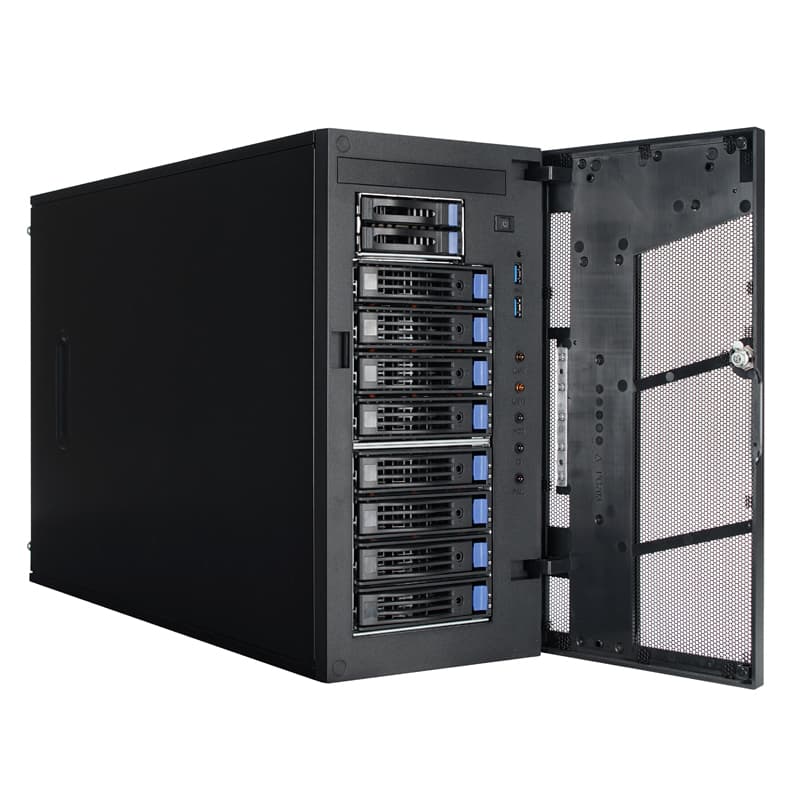

Восемь 2.5" отсеков в малом корпусе

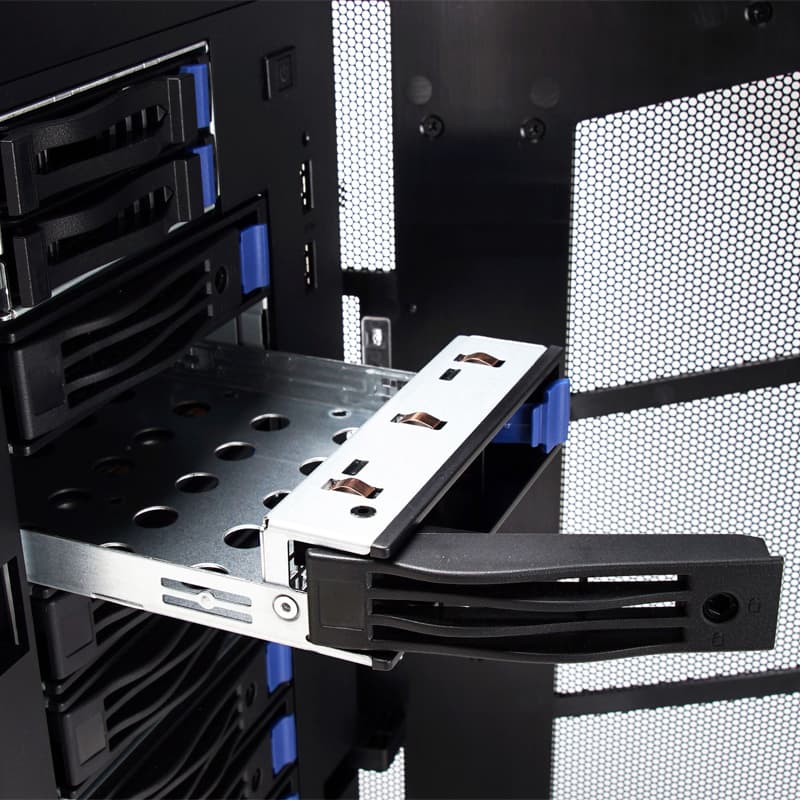

MS08 помогает собрать компактное хранилище на SSD или 2.5" дисках. Фронтальная корзина делает замену накопителей простой и предсказуемой.
Micro Server
Mini-ITX платформа для edge и NAS
Корпус рассчитан на небольшую серверную плату, локальное хранение и сетевые сервисы. Такой формат удобен там, где 1U/2U стойка избыточна.
Service Details

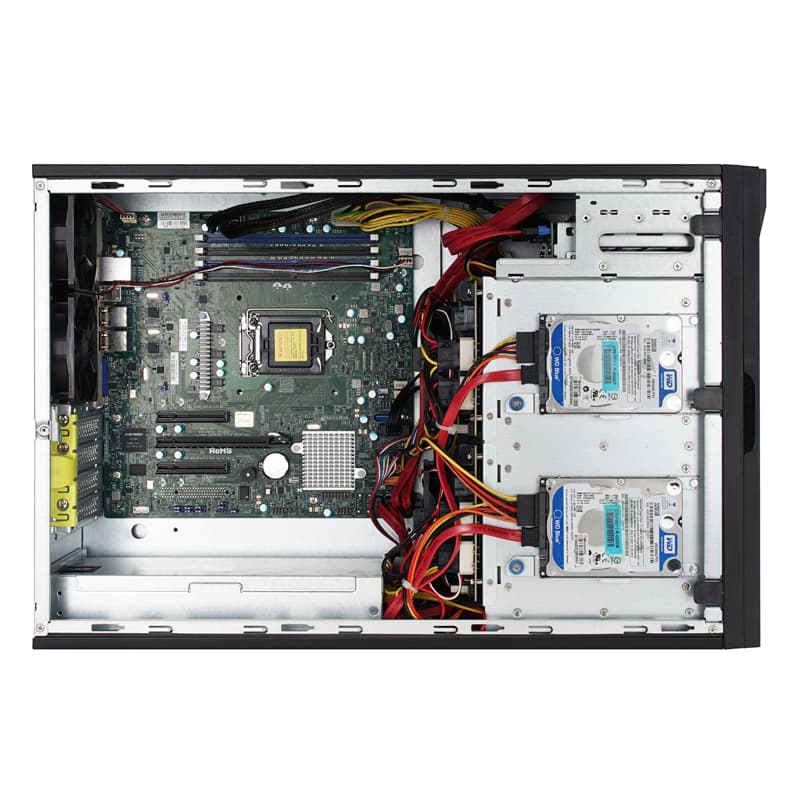

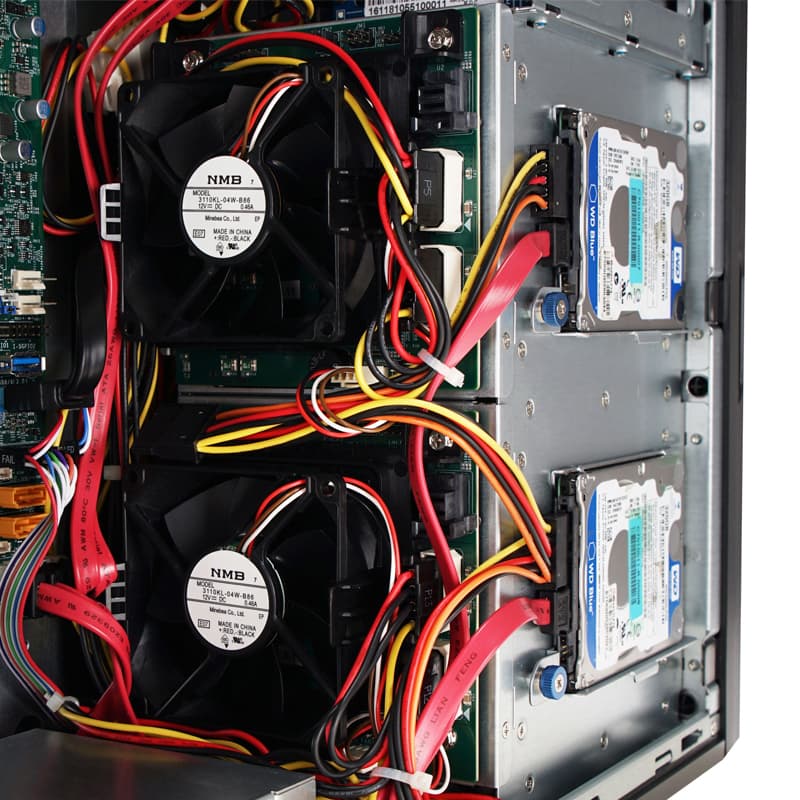

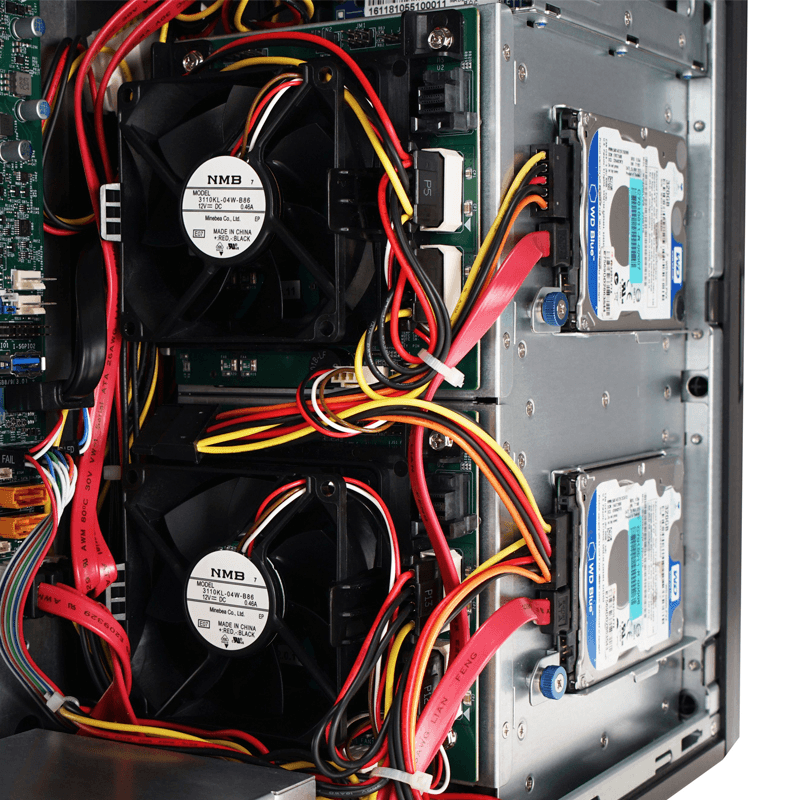

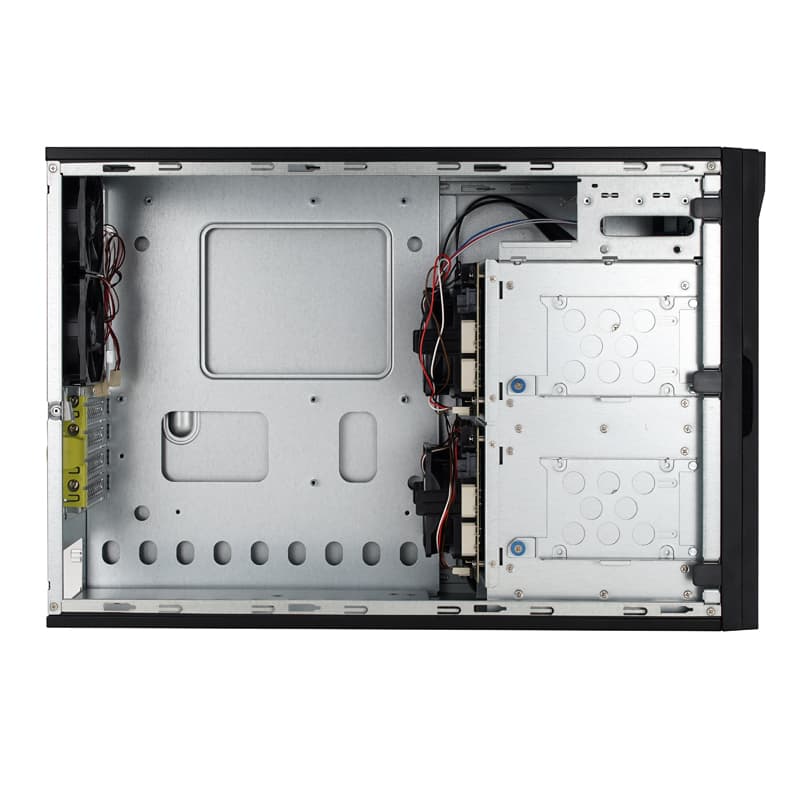

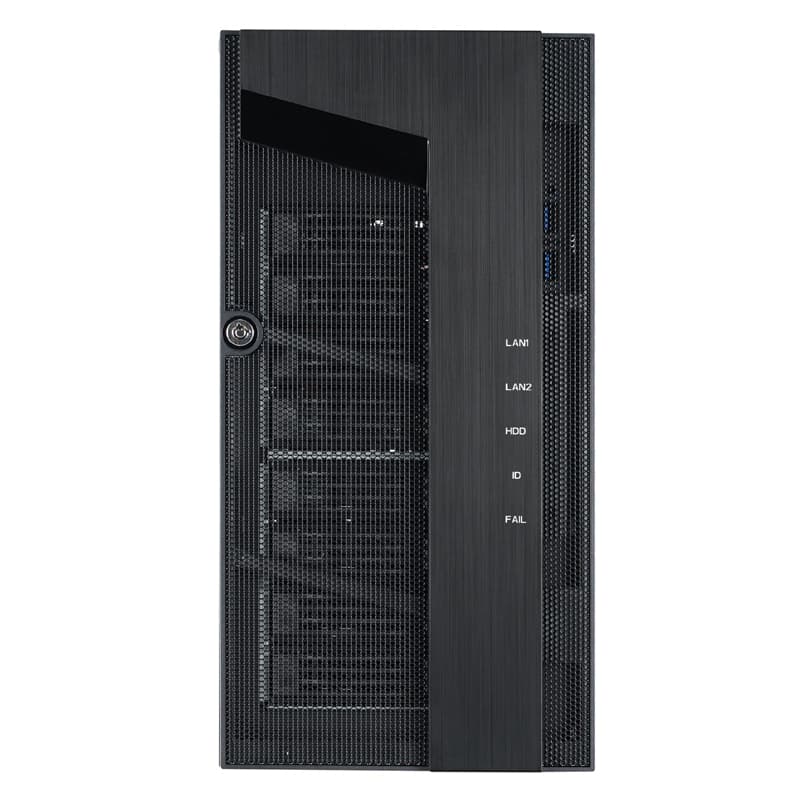

Сервисный доступ к дискам и внутренним узлам
MS08 сохраняет удобство обслуживания при высокой плотности накопителей. Важные элементы доступны без сложной разборки всей системы.
Product Details

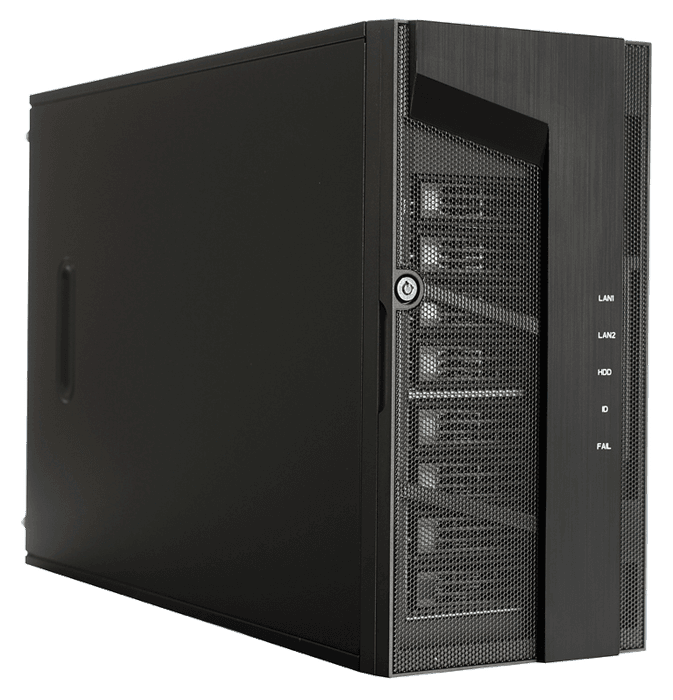

Детали конструкции InWin MS08
Specification
| M/B Form Factor | Mini-ITX (6.7" x 6.7"), Micro-ATX (9.6" x 9.6") |
|---|---|
| Drive Bay | • External: slim ODD x 1, 2.5" hot-swap drive bays x 2 (optional), 2.5"/3.5" hot-swap drive bays x 8 • Internal: 2.5" x 2 or 3.5" x 1 (require to remove 2.5" HDD x 2) |

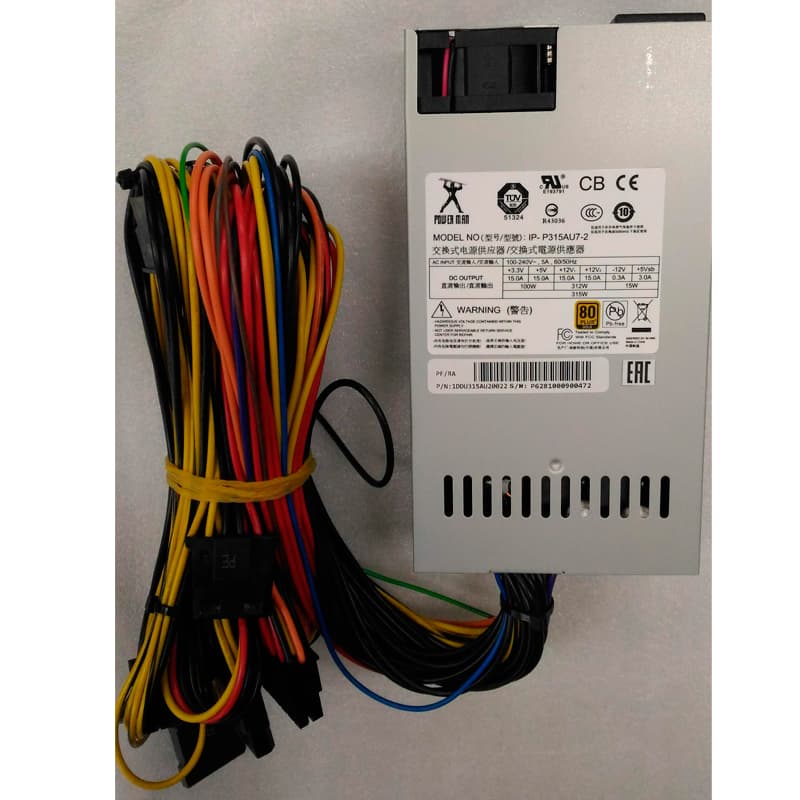

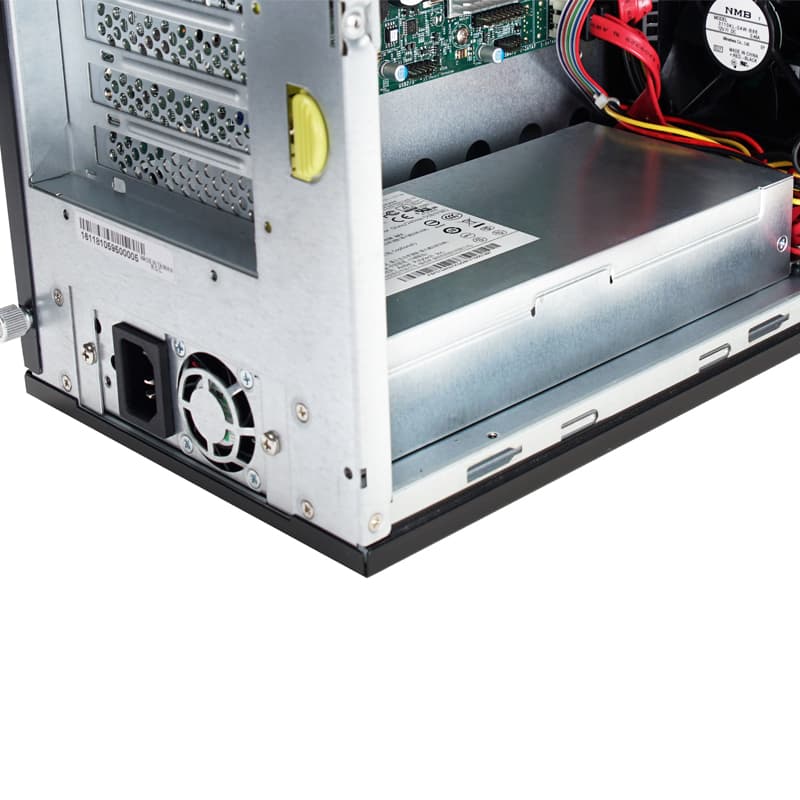

| Power Supply | Supports: • 1U redundant PSU, 80 Plus Gold 300W • 1U single PSU, 500W |
| Indicators | Power LED, LAN1/LAN2/LED, system LED, ID LED, HDD LED |
| Front Control Panel | Power on/off, reset, USB3.0 x 2 |
| Backplane Type-1 | • Host: Mini-SAS HD (SFF-8643) x 2 • HDD: SAS/SATA x 8 |
| Backplane Type-2 | • Host: Mini-SAS HD (SFF-8643) x 2, OCuLink (SFF-8611) x 4 • HDD: SAS/SATA x 8 or SAS/SATA x 4 and NVMe SSD x 4 |

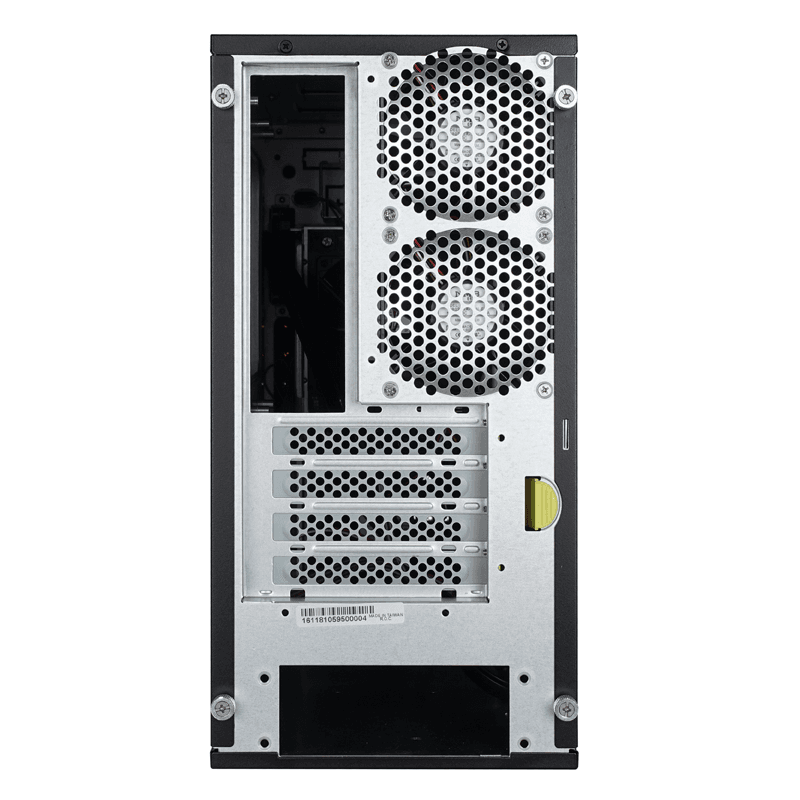

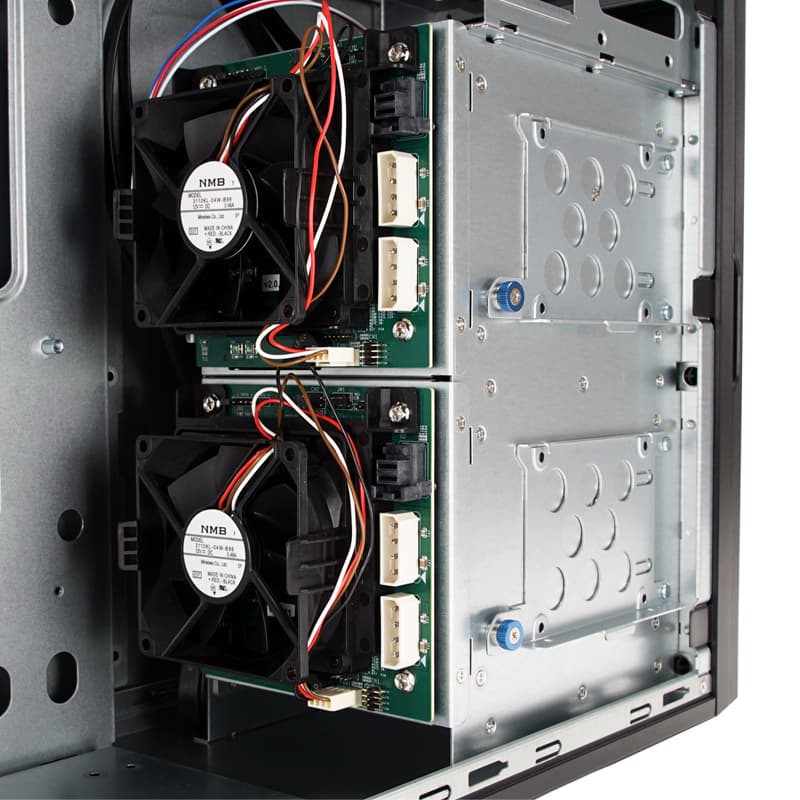

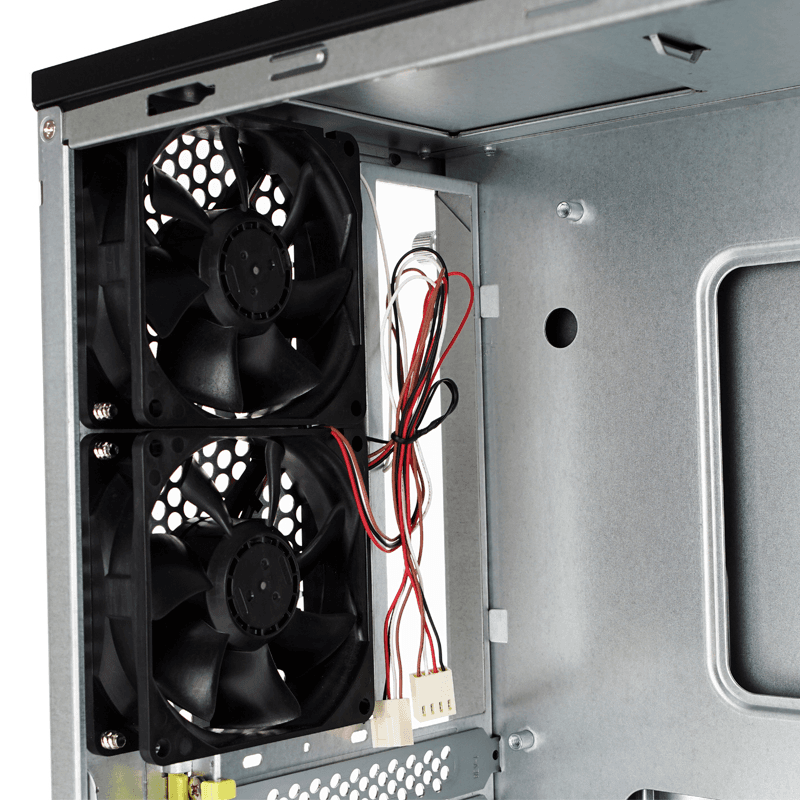

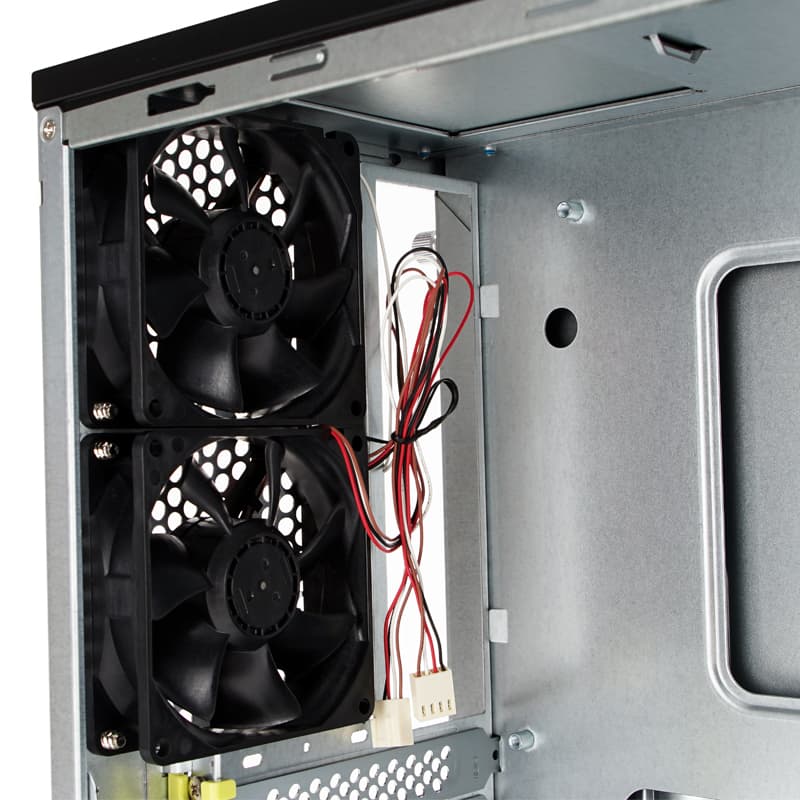

| Cooling Fans | Supports: • Middle: 80 x 25mm PWM fans x 2, 4200RPM • Rear: 80 x 25mm PWM fans x 2, 3600RPM |
| Expansion Slot | Full-height PCIe slots x 4 |
| Material | • Material: SECC • Thickness: 1.0mm |
| Product Dimensions (DxWxH; Chassis Only) | 480.3 x 169.95 x 339.95 (18.91" x 6.69" x 13.38") |
| Package Dimensions (DxWxH) | 630 x 450 x 310mm |
| Weight (Chassis Only) | • Net weight: 10.37kg • Gross weight: 12.52kg |
| Cubic Feet | 3.1 |
| Container Information | Single packing with pallets: • 20': 240pcs • 40': 504pcs • 40' HQ: 588pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Download
IW-MS08 Gallery
zipIW-MS08 Compatibility List
pdfIW-MS08 User Manual
pdfIW-MS08 Passive Backplane User Manual
pdfOptional Items
Power Supply

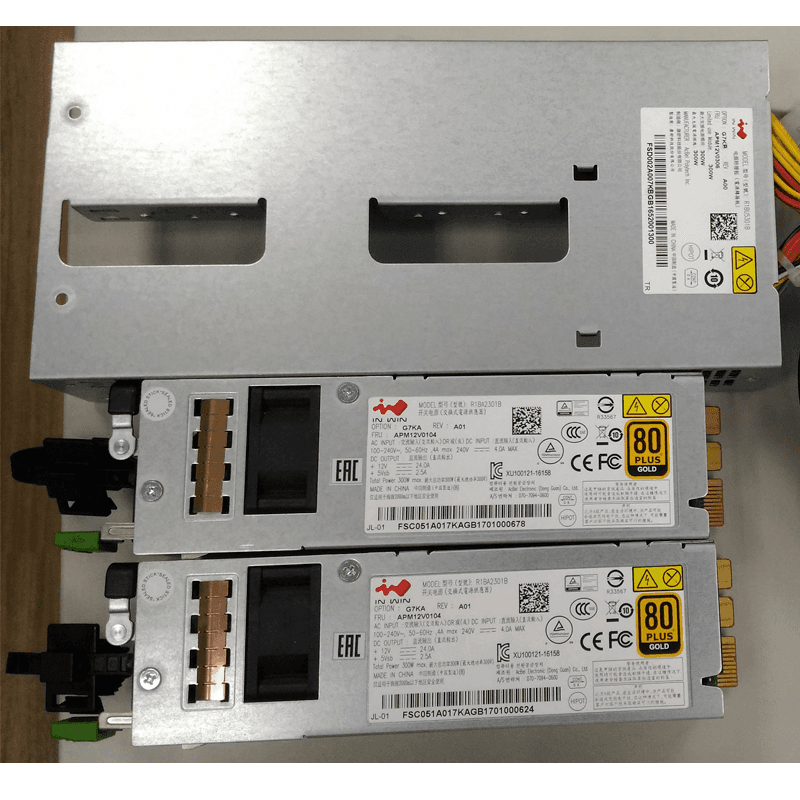

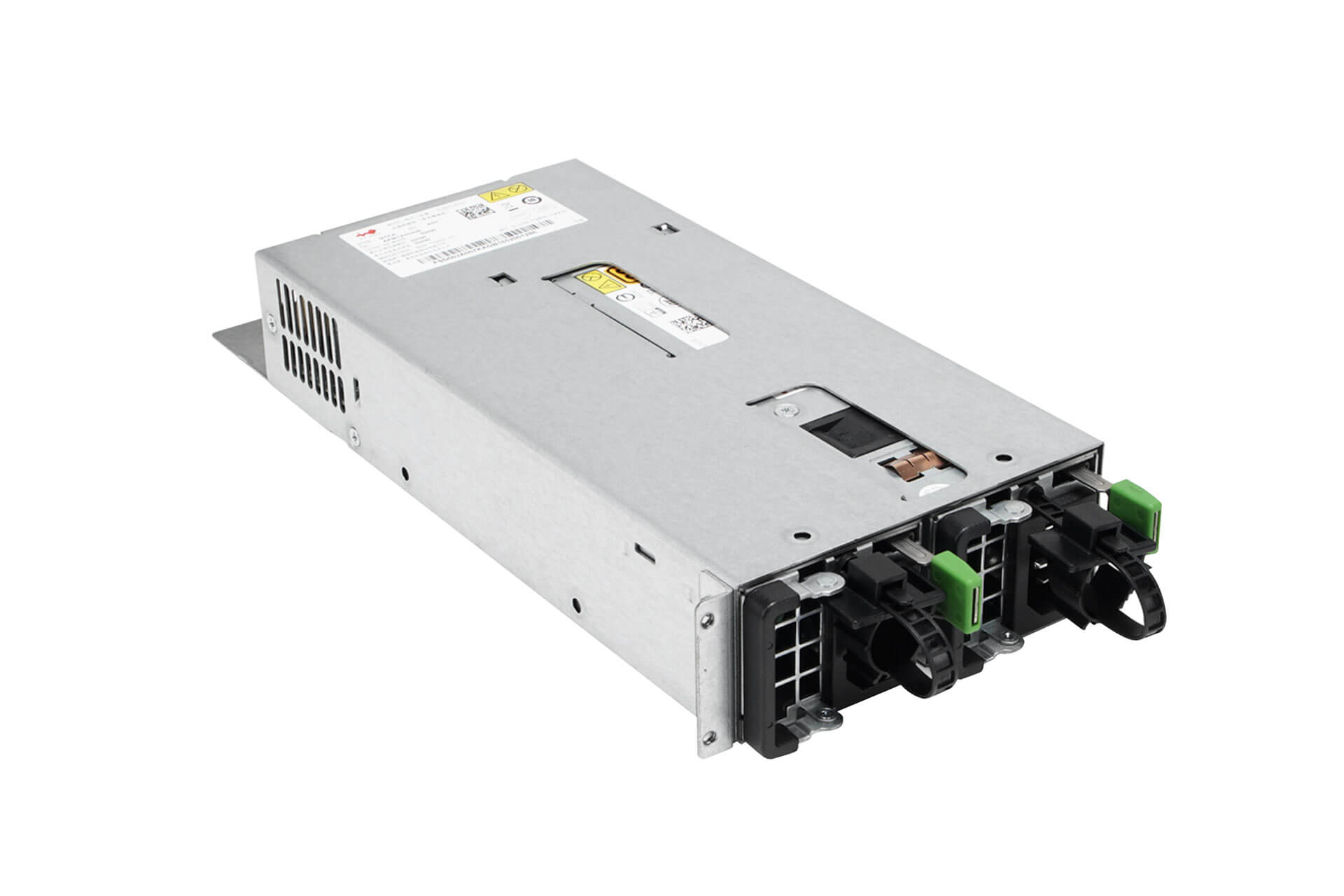

2RAKAP002700
1U redundant module, 80 PLUS Gold 300W
Support: 1
Backplane
2RBTVI000202

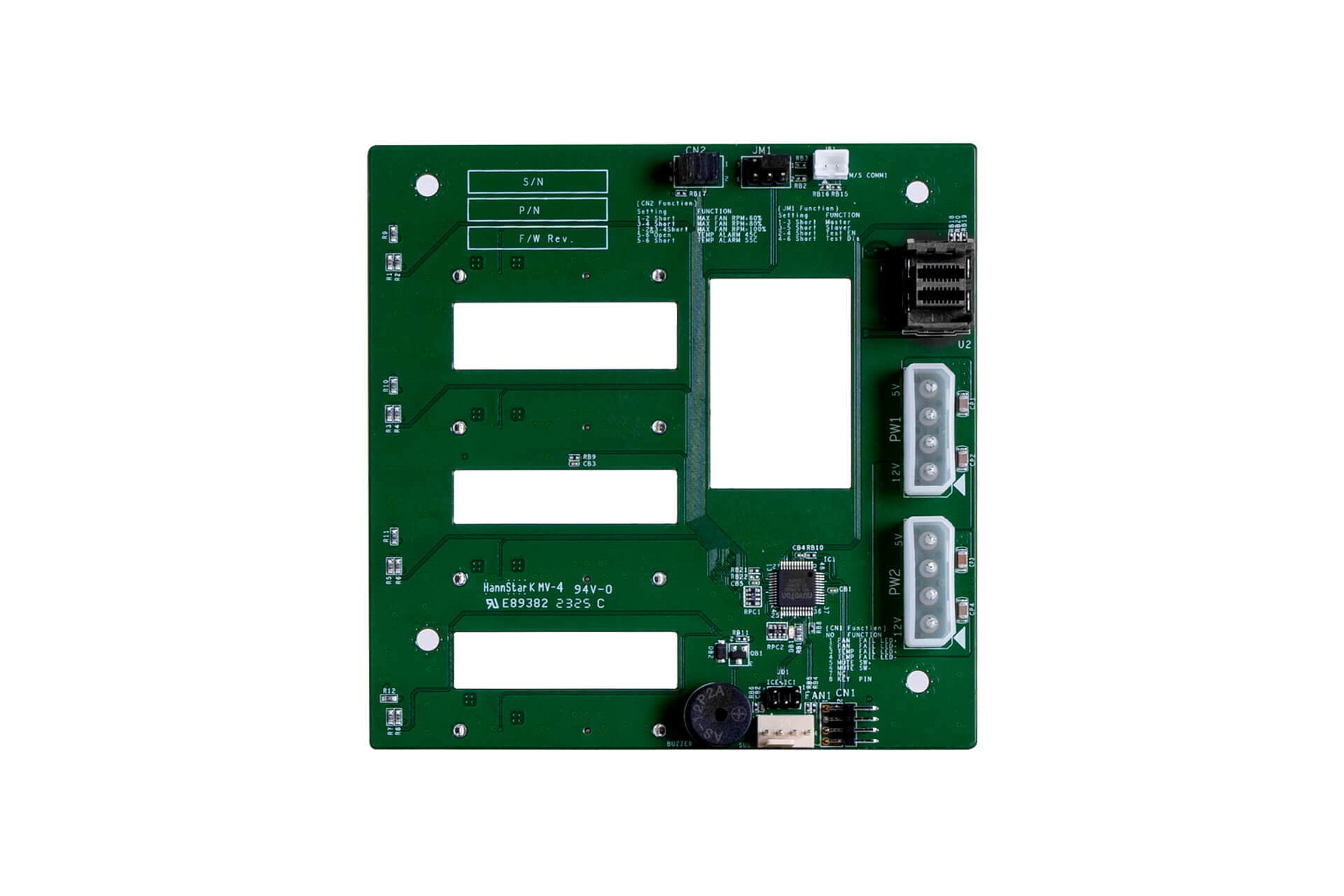

12Gbps Mini-SAS HD backplane
Support: Max. 2
Backplane
2RBTVI004600

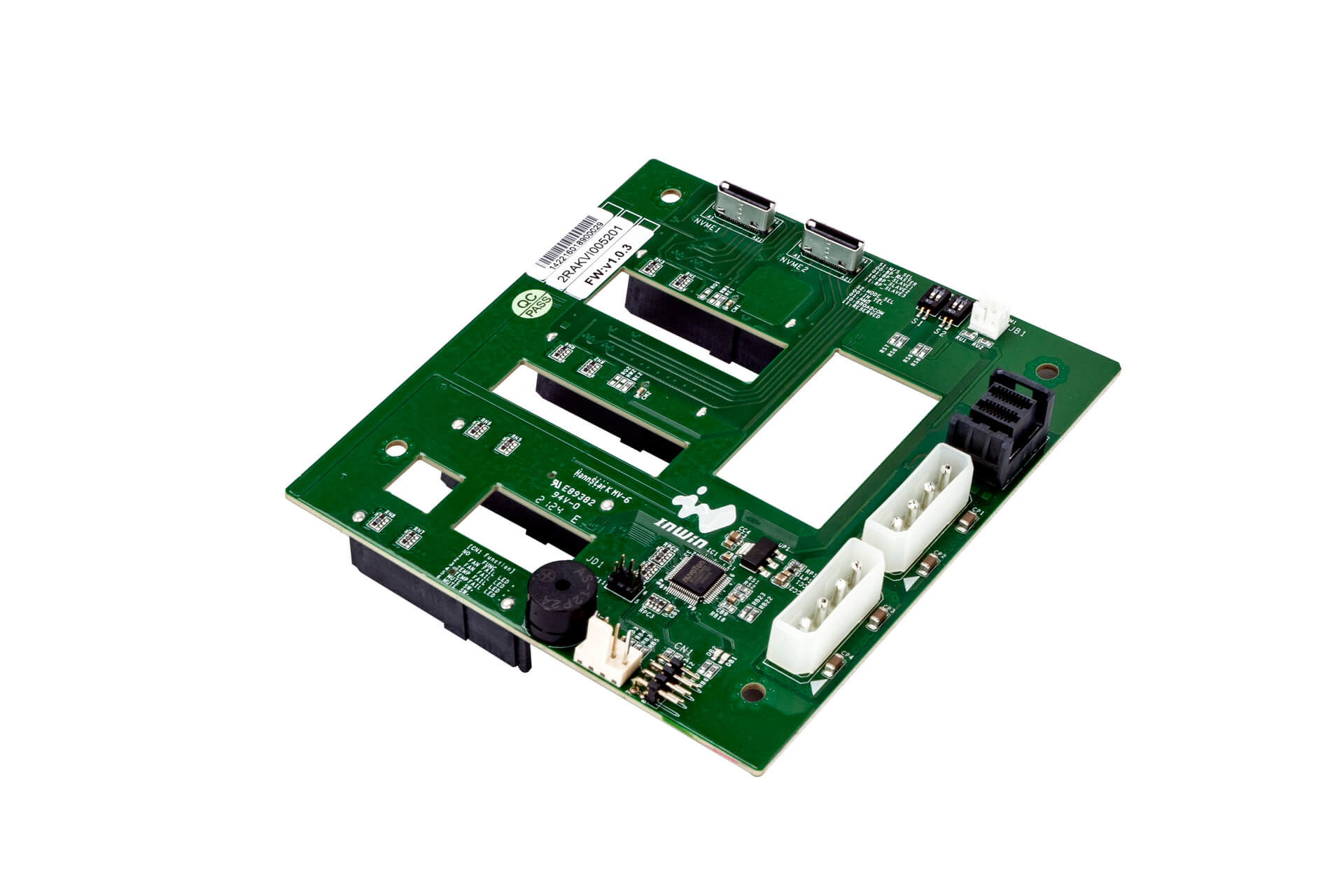

12Gbps Mini-SAS HD & OCuLink Backplane
Support: Max. 2
Others

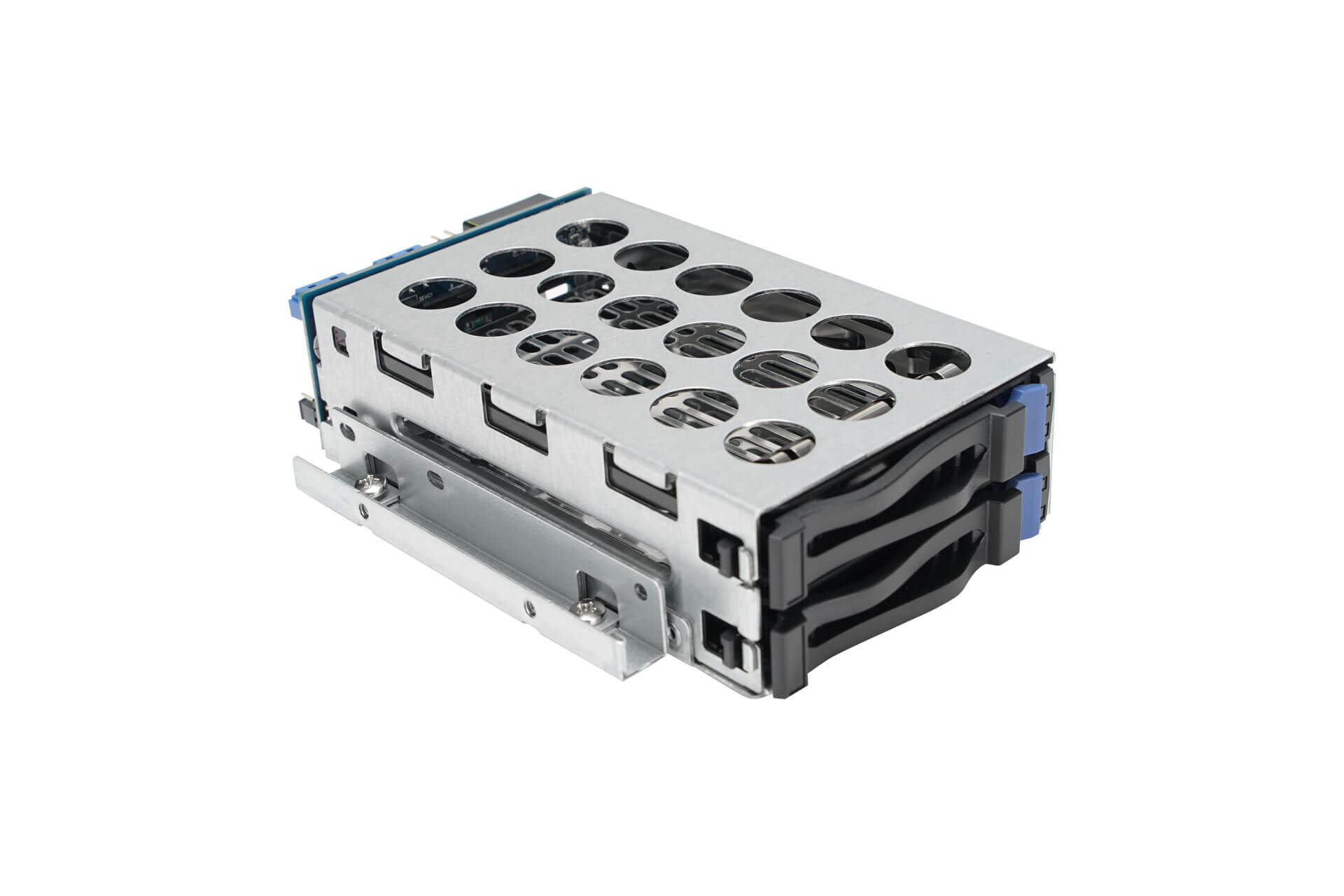

2RAKPH039801

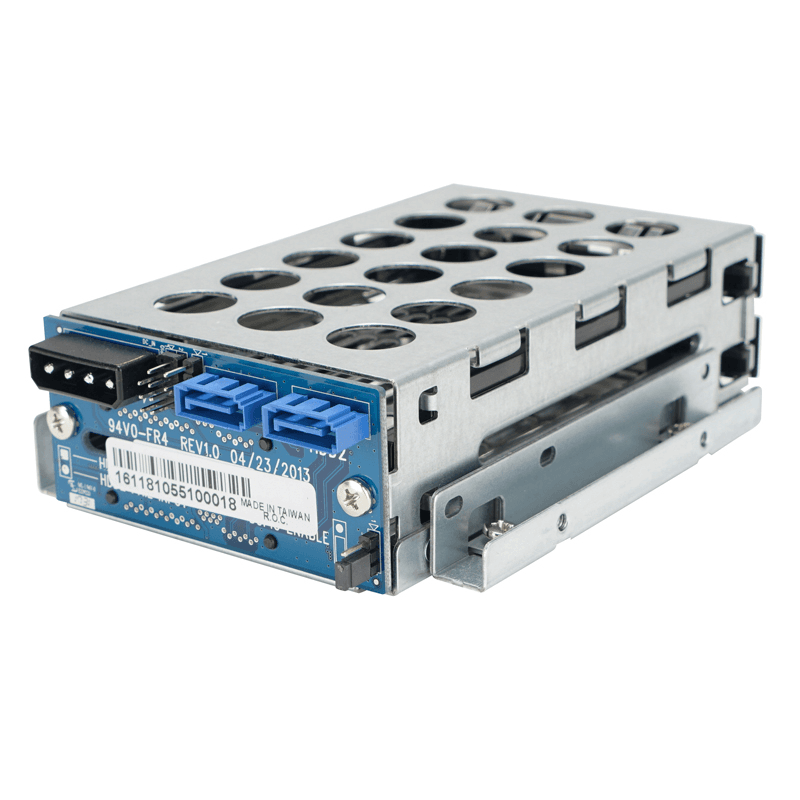

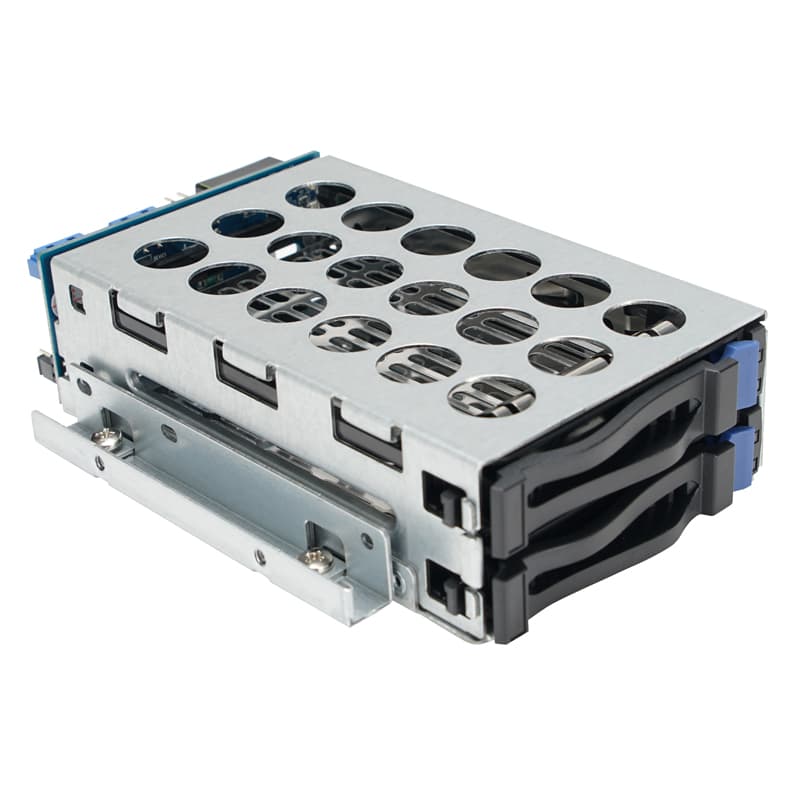

2.5" HDD module for OS
Support: 1
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Power Supply | 2RAKAP002700 | 1U redundant module, 80 PLUS Gold 300W | 1 | |
| Backplane | 2RBTVI000202 | 12Gbps Mini-SAS HD backplane | Max. 2 | |
| Backplane | 2RBTVI004600 | 12Gbps Mini-SAS HD & OCuLink Backplane | Max. 2 | |
| Others | 2RAKPH039801 | 2.5" HDD module for OS | 1 | |
