InWin
IW-RJ460-08
Артикул: IW-RJ460-08
RJ-08 Series

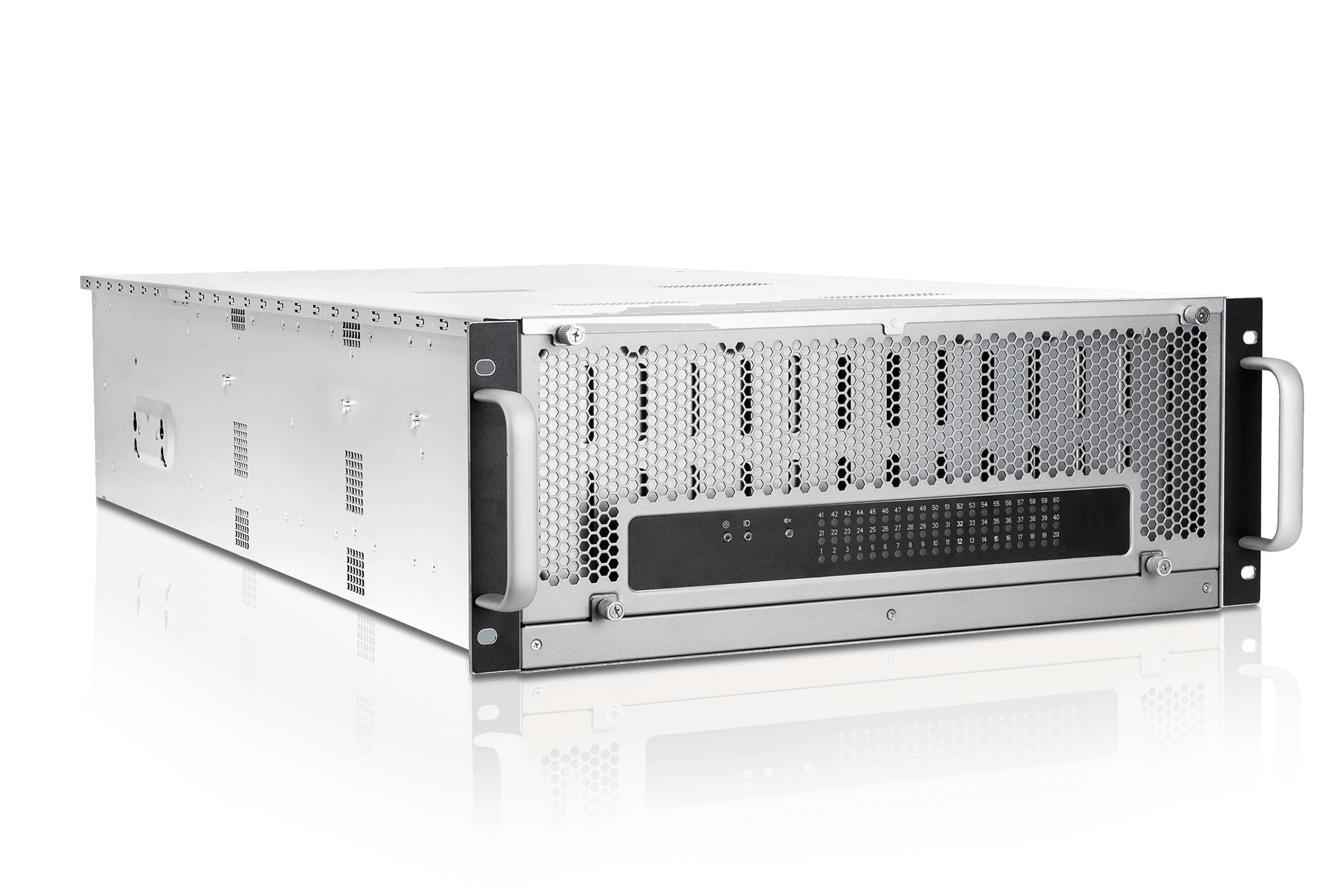

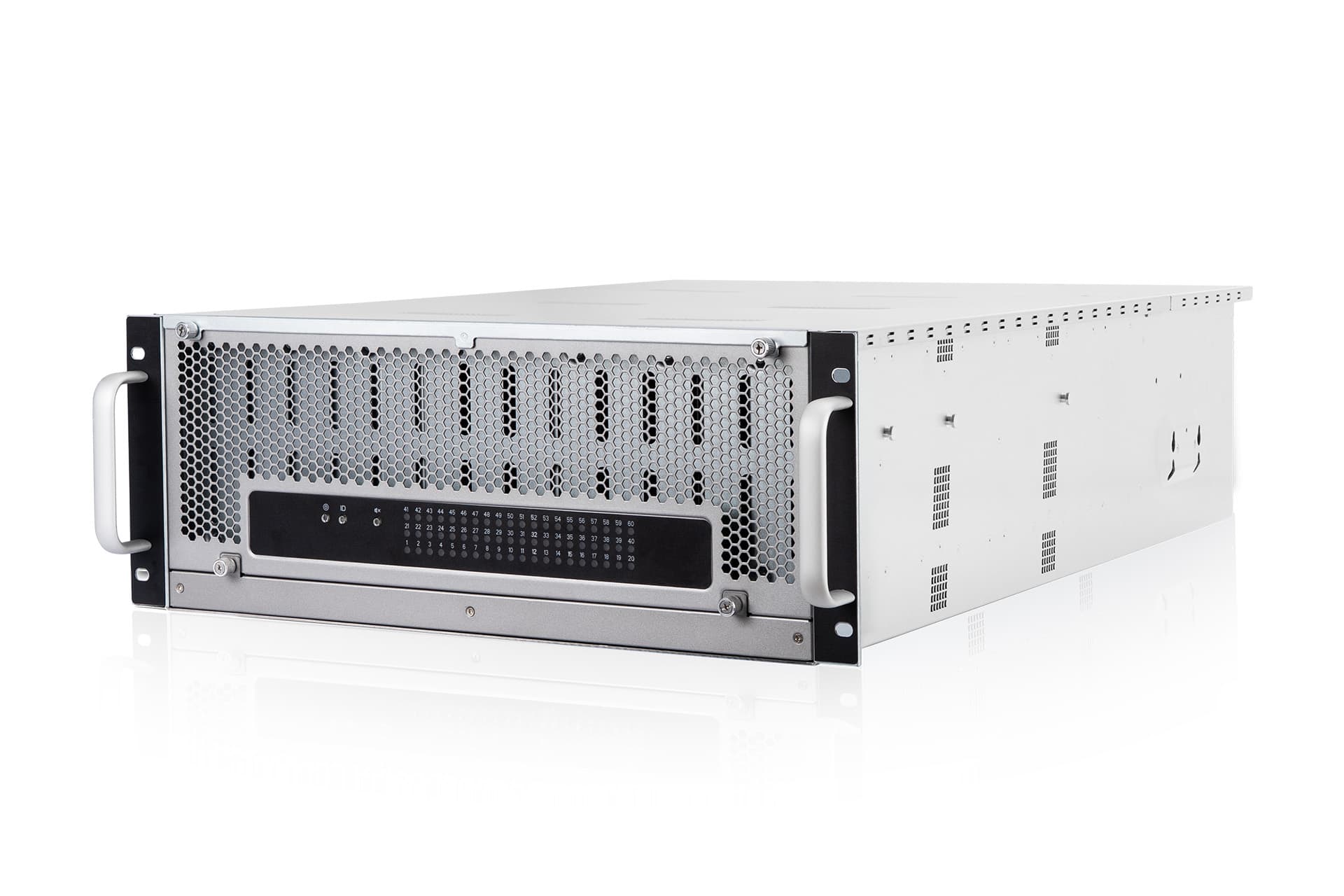

4U JBOD-полка высокой плотности на 60 дисков
IW-RJ460-08 — плотная 4U-платформа для 60 накопителей 2.5"/3.5" с поддержкой SAS4 24 Gb/s, SAS3 12 Gb/s и SATA. Она рассчитана на крупные массивы хранения, где в одной стойке нужно разместить максимум дисков.
Формат
4U JBOD
Отсеки
60 x 2.5"/3.5" hot-swap
Интерфейс
SAS4 / SAS3 / SATA
Питание
CRPS до 2000 Вт
Extreme Density

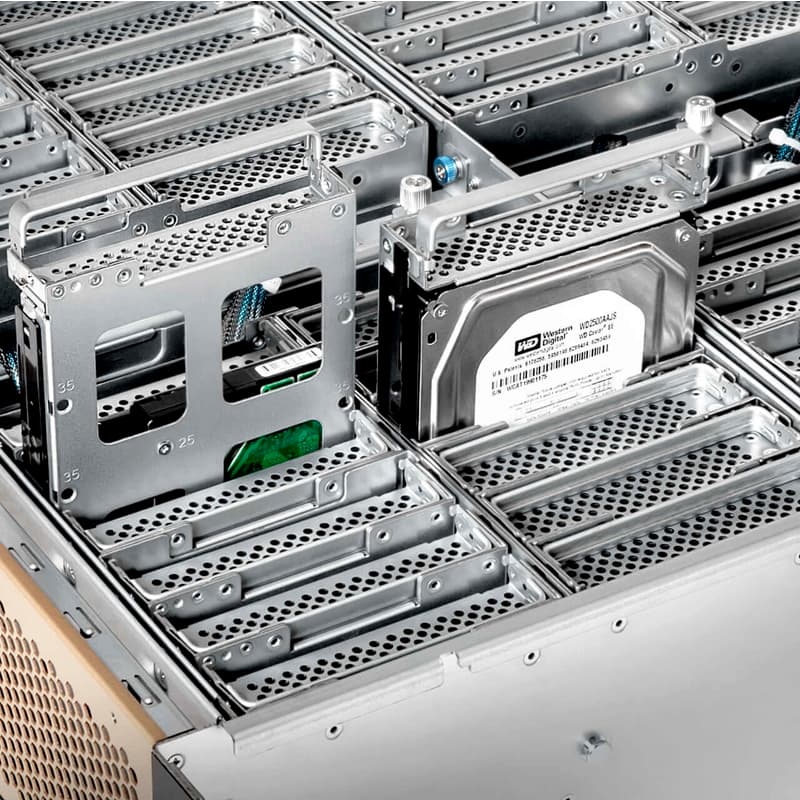

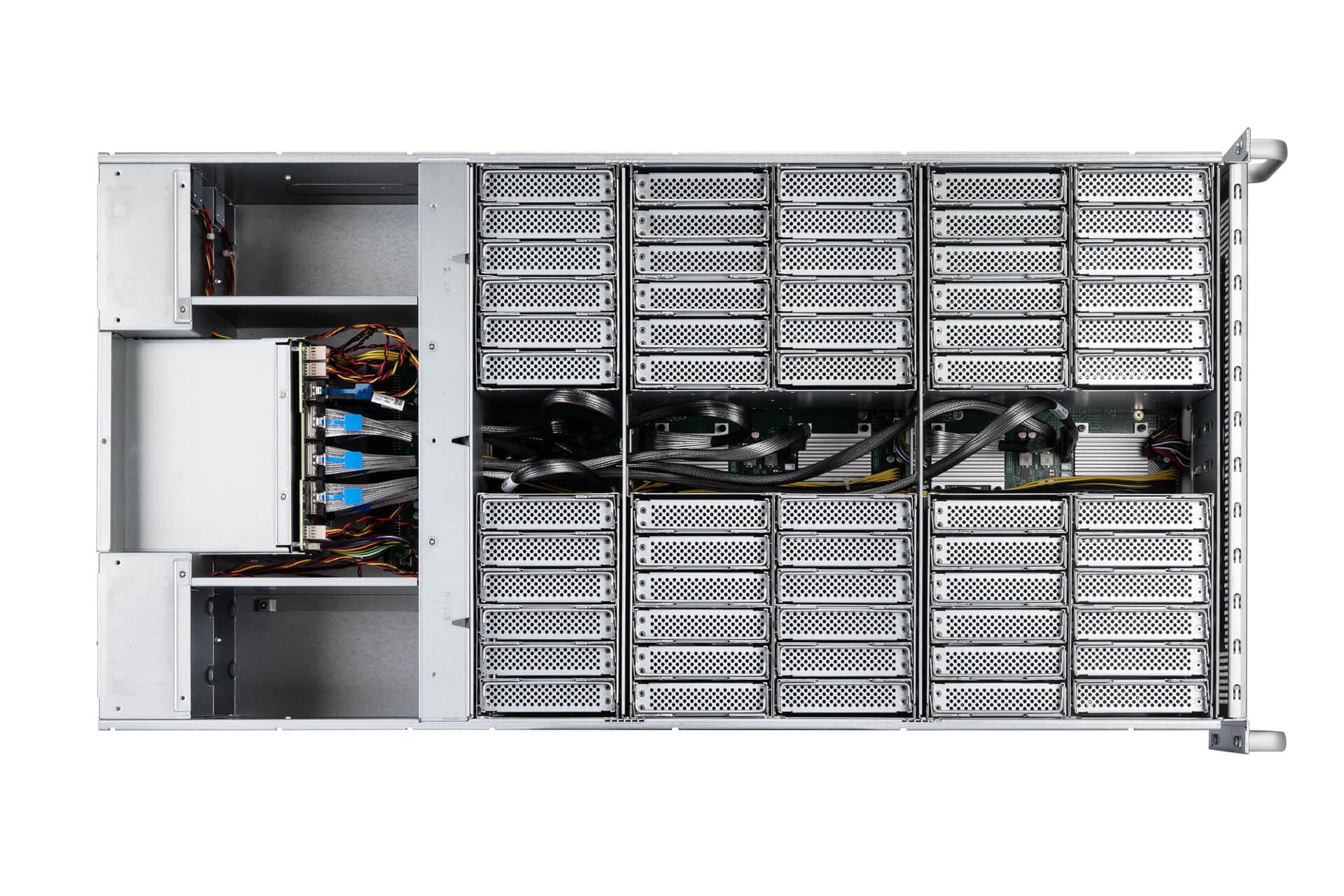

60 дисков в одном 4U-корпусе
Серия RJ-08 рассчитана на плотные storage-проекты: архивы, резервное копирование, медиа-хранилища и инфраструктуру с большим объёмом данных. 60 дисковых отсеков позволяют эффективнее использовать стойку.
SAS4 Ready
Поддержка SAS4 24 Gb/s
Версия SAS4 подходит для новых контроллеров и высоконагруженных массивов, при этом сохраняется совместимость с SAS3 и SATA. Это делает платформу более гибкой при модернизации хранения.

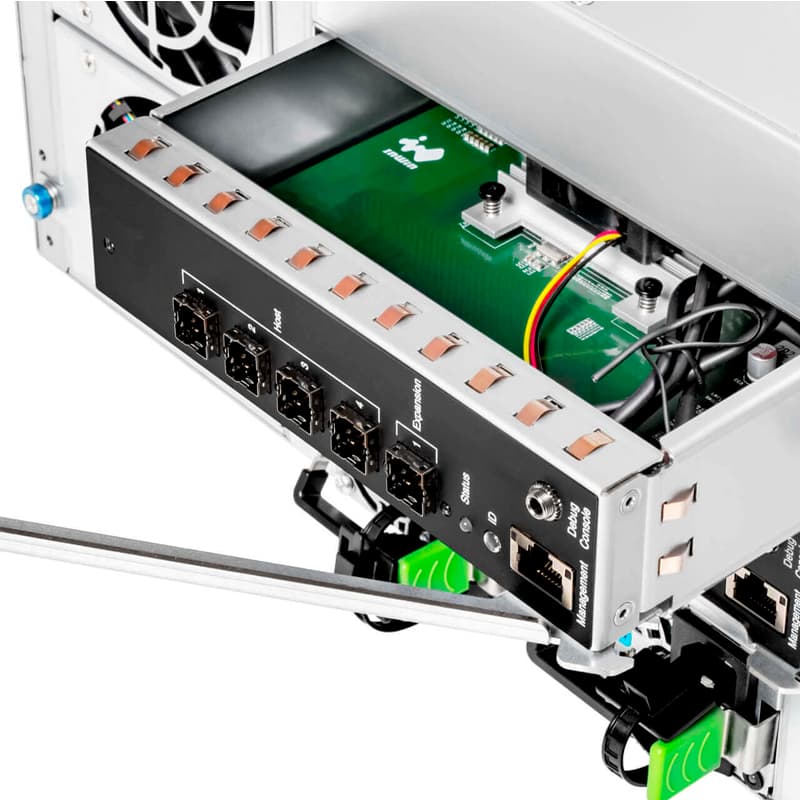

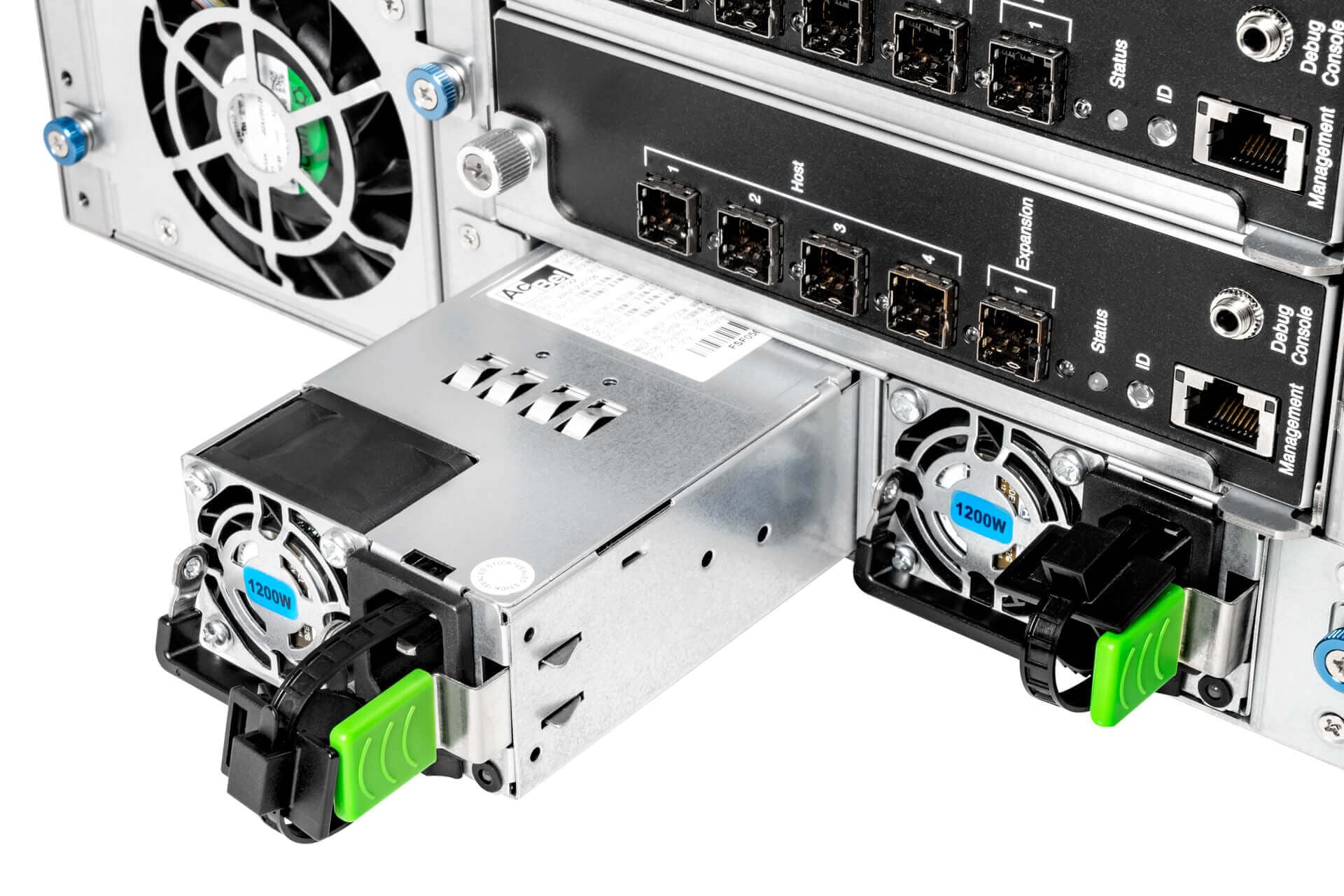

Service Access
Сервис сверху и hot-swap модули

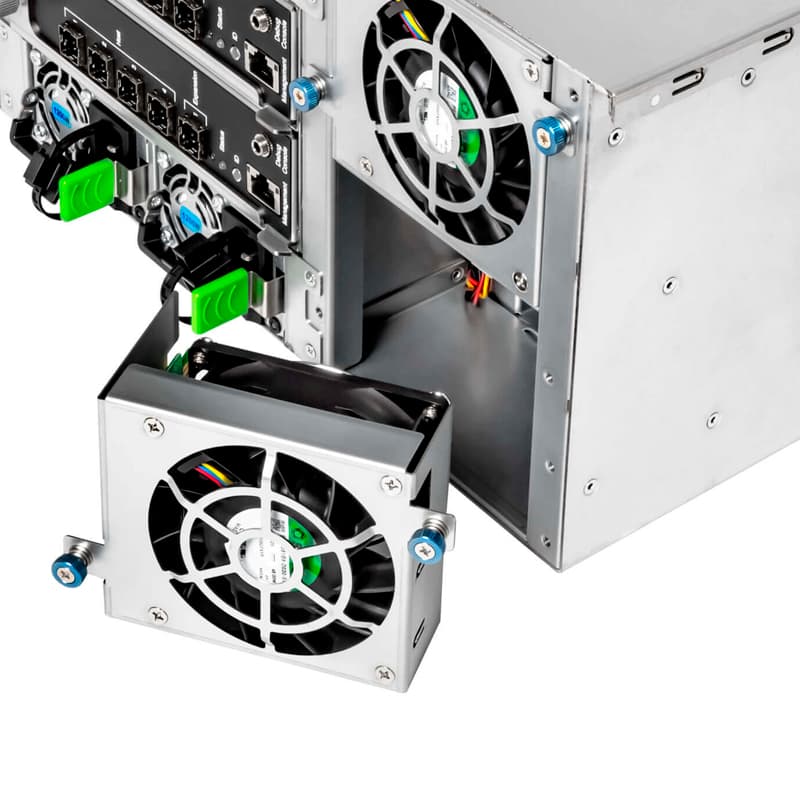

Вентиляторы, питание и ключевые модули доступны для обслуживания. Для высокоплотной JBOD-полки это особенно важно: инженер может работать с узлами без полной разборки корпуса.
Product Details
Детали конструкции InWin IW-RJ460-08
Specification
| Industry Standard | Compatible with EIA-RS310D standard 19" cabinets |
|---|---|

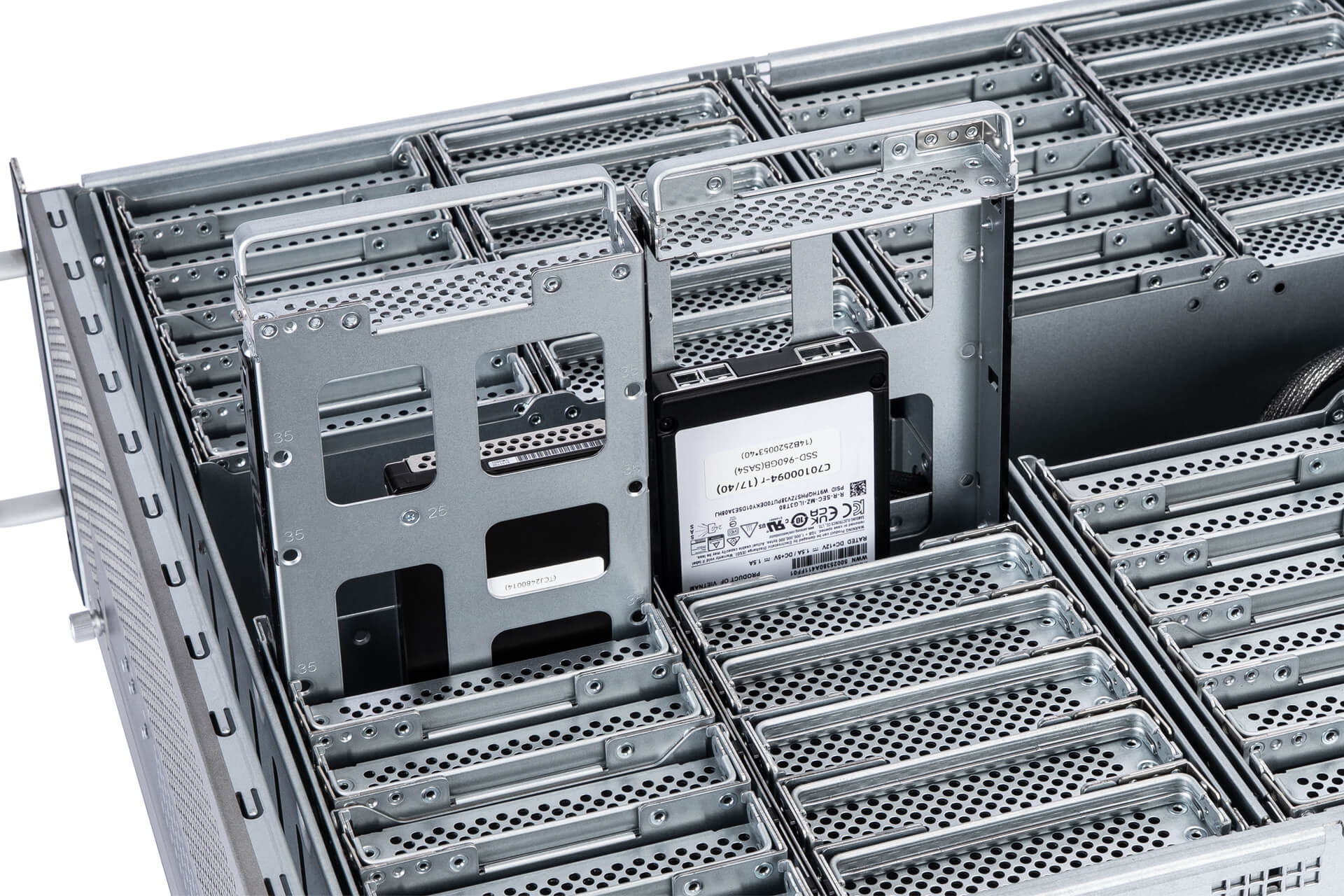

| Drive Bay | Internal 2.5"/3.5" hot-swap trays x 60 (SAS4 24 Gb/s, SAS3 12 Gb/s, SATA 6Gbp Gb/s supported) |
| Power Supply | Supports: Form factor 80 Plus Platinum CRPS • SAS4 Watt: 1200W/1600W/2000W • SAS3 Watt: 1200W/1600W |
| Indicators | Status LED, drive status LEDs for bay 1-60 |
| Front Control Panel | Front Panel: Power on/off, chassis ID button Panel color: Silver (SAS4) / Gold (SAS3) |

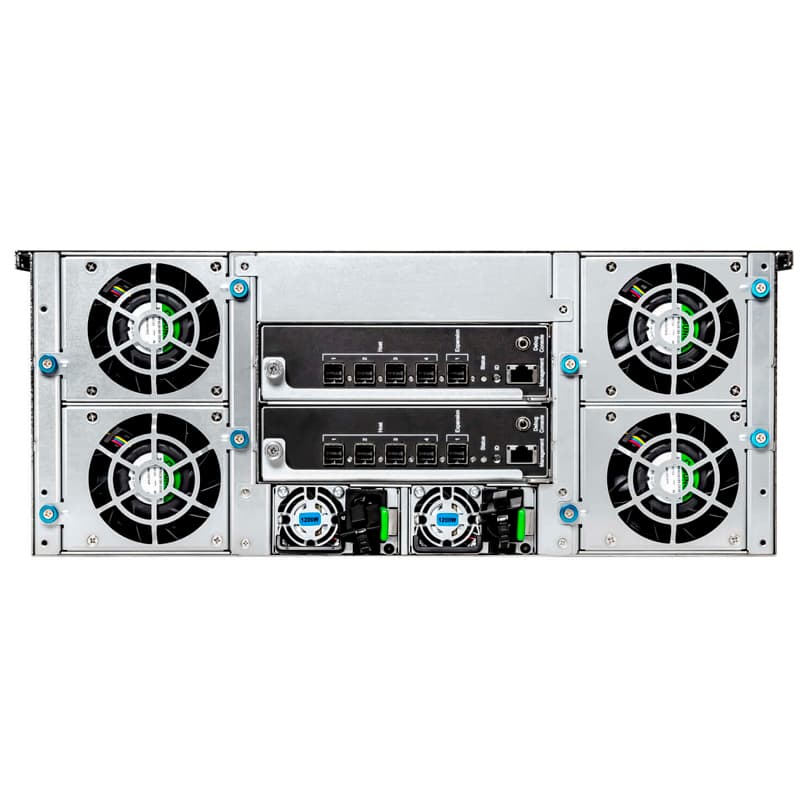

| Cooling Fans | 80 x 38mm PWM hot-swap fans x 4, 12000 RPM |

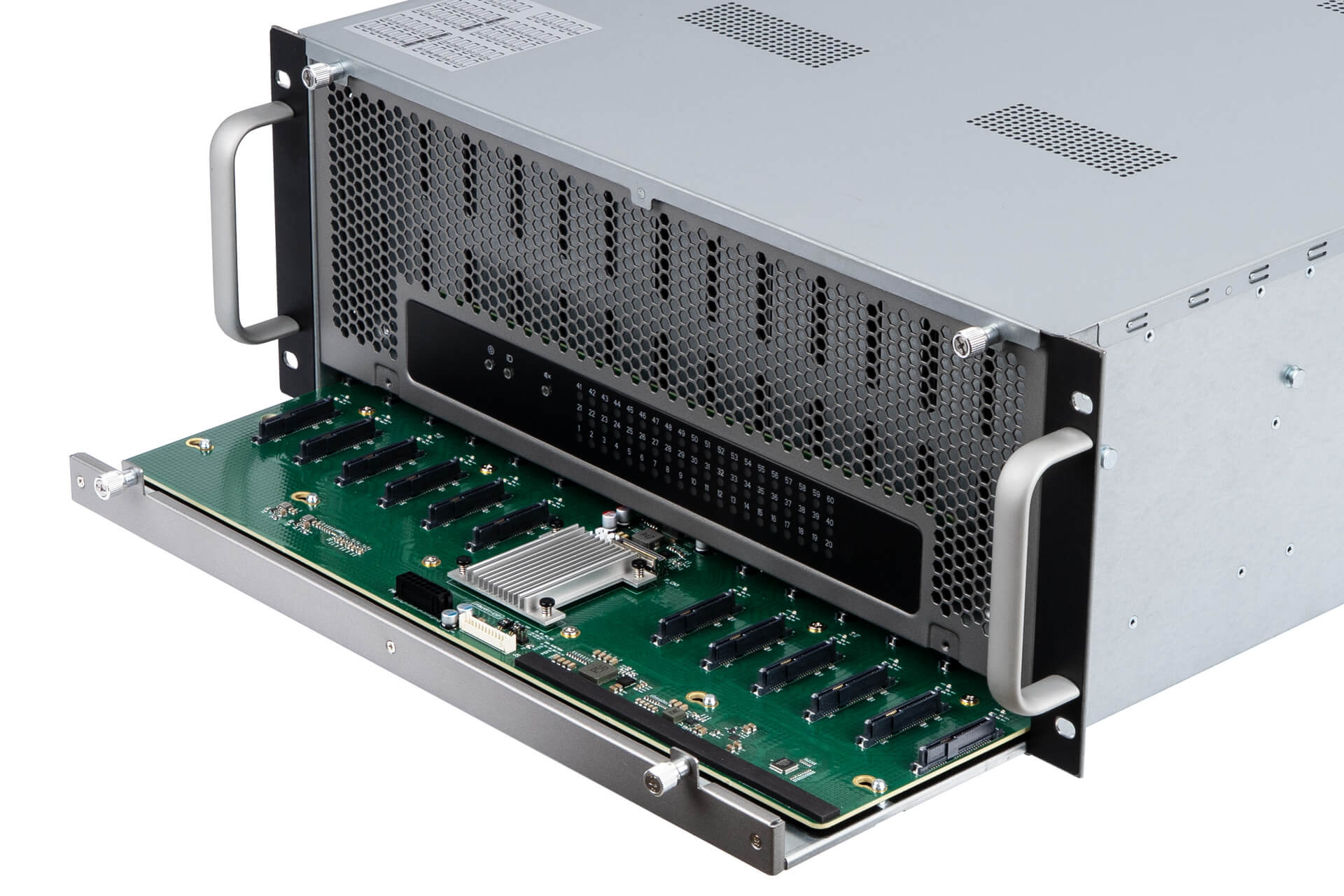

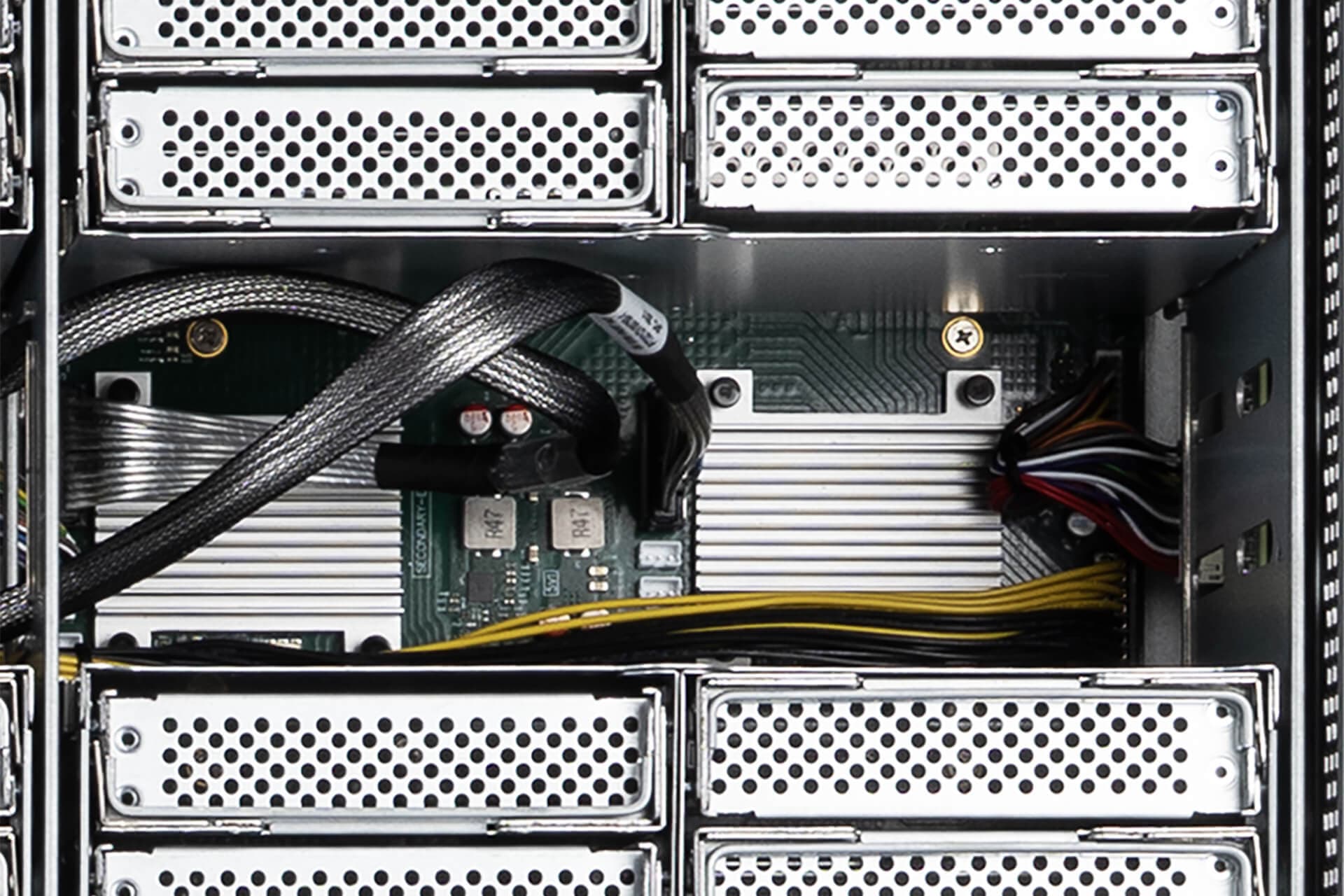

| SAS4 Backplane | Backplane type-1&2: • Host: each backplane equipped with 2 edge chipsets, MCIO 8i × 2 per edge • HDD: SAS/SATA × 24 each Backplane type-3: • Host: MCIO 8i x 2, MCIO 4i x 2 • HDD: SAS/SATA x 12 Middle Plane: MCIO 8i x 6, MCIO 4i x 2 Bridge expanders x 2, Mini-SAS HD (SFF-8674) × 5 each |

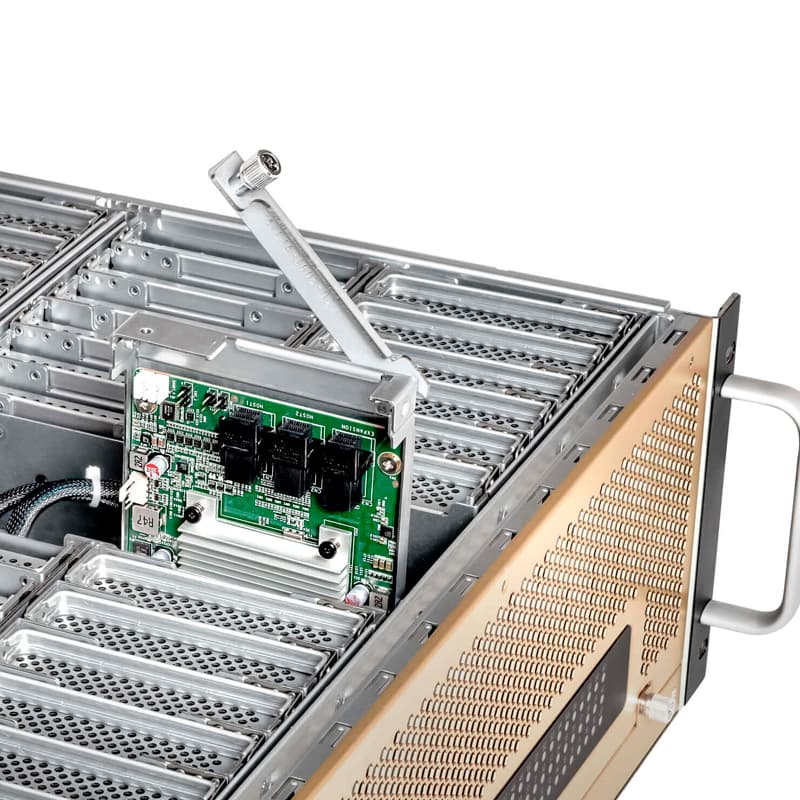

| SAS3 Backplane | Backplane type-1&2: • Host: each backplane equipped with 2 edge expanders, Mini-SAS HD (SFF-8643) × 3 per expander • HDD: SAS/SATA × 24 each Backplane type-3: • Host: Mini-SAS HD x 6 • HDD: SAS/SATA x 12 Middle plane: Mini-SAS HD x 14 Bridge expanders x 2, Mini-SAS HD (SFF-8644) × 5 each |
| Management | Smart fan, thermal monitor, HDD monitor, voltage monitor, alarm warming |
| SES | Supports SES-2 (SCSI enclosure service) |
| Maintenance | Supports management by Ethernet and RS-232 |
| HDD Power Management | HDD sequential power on |
| Temperature | 0ºC to 35ºC |
| Material | • Material: SGCC • Thickness: 1.2mm |

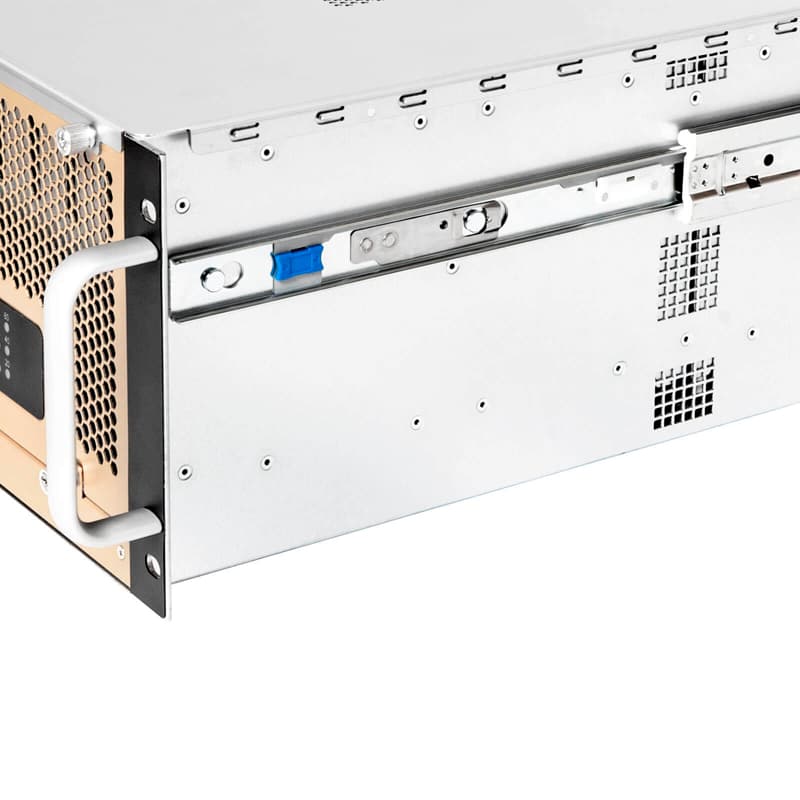

| Rail Kit | 28" tool-less & ball-bearing slide rail included |

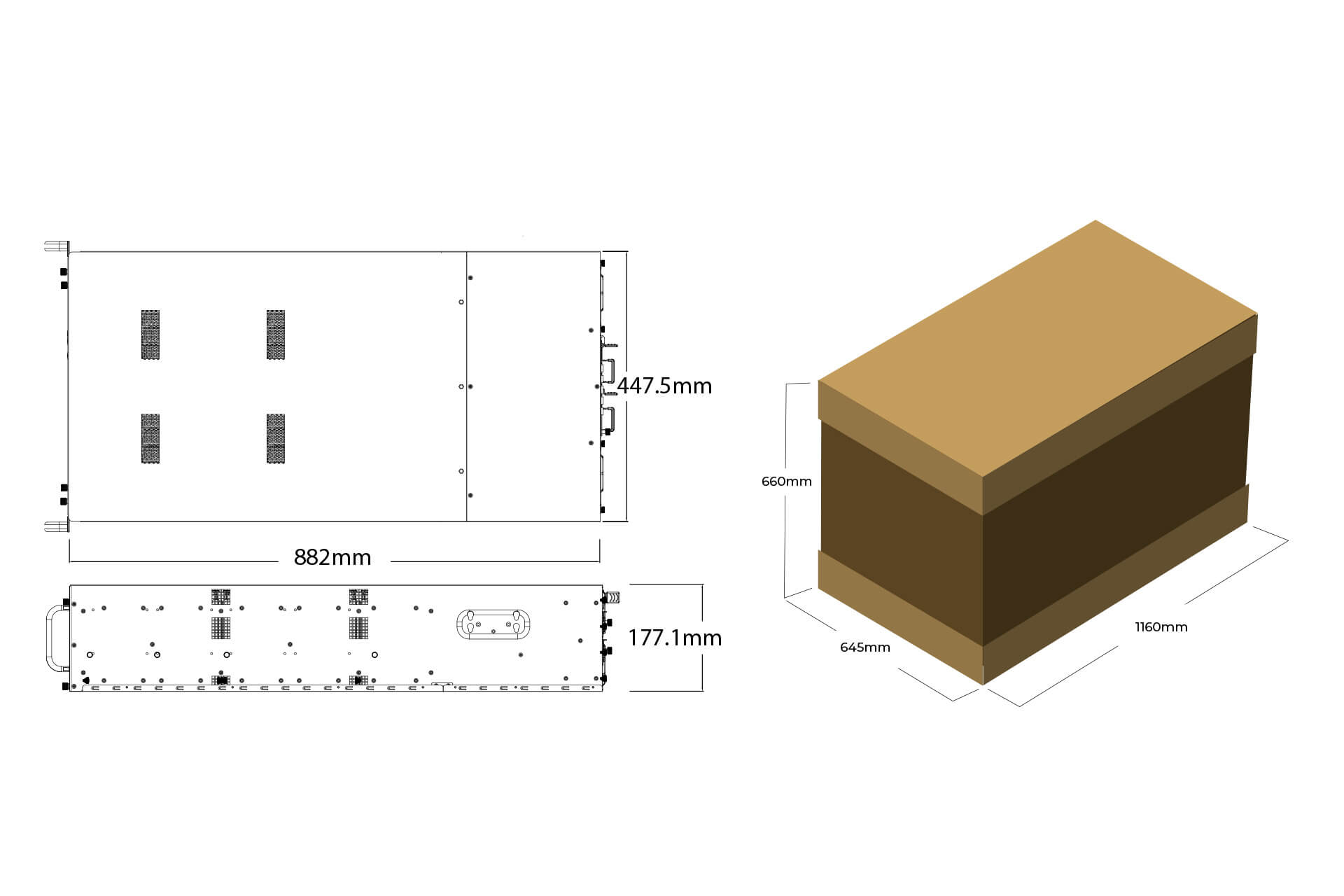

| Product Dimensions (DxWxH; Chassis Only) | 882 x 447.5 x 177.1mm (34.72" x 17.62" x 6.98") |
| Package Dimensions (DxWxH) | 1160 x 645 x 660mm |
| Weight | Package1 (SAS4): Net weight: 44.87 kg •Gross weight: 58.03 kg Package2 (SAS3): Net weight: 44.87kg • Gross weight: 58.03 kg |
| Cubic Feet | 17.43 |
| Container Information | Single packing with pallets: • 20': 24pcs • 40': 54pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Download
IW-RJ460-08 SAS4 Gallery
zipIW-RJ460-08 SAS3 Gallery
zipIW-RJ460-08 SAS4 Compatibility List
pdfIW-RJ460-08 SAS3 User Manual
pdfIW-RJ460-08 SAS3 Backplane User Manual
pdfIW-RJ460-08 SAS4 Backplane User Manual
pdf| Item | Download | Preview |
|---|---|---|
| IW-RJ460-08 eDMpdf | Скачать | Открыть |
| IW-RJ460-08 SAS4 Galleryzip | Скачать | - |
| IW-RJ460-08 SAS3 Galleryzip | Скачать | - |
| IW-RJ460-08 SAS4 Compatibility Listpdf | Скачать | Открыть |
| IW-RJ460-08 SAS3 User Manualpdf | Скачать | Открыть |
| IW-RJ460-08 SAS3 Backplane User Manualpdf | Скачать | Открыть |
| IW-RJ460-08 SAS4 Backplane User Manualpdf | Скачать | Открыть |
Optional Items

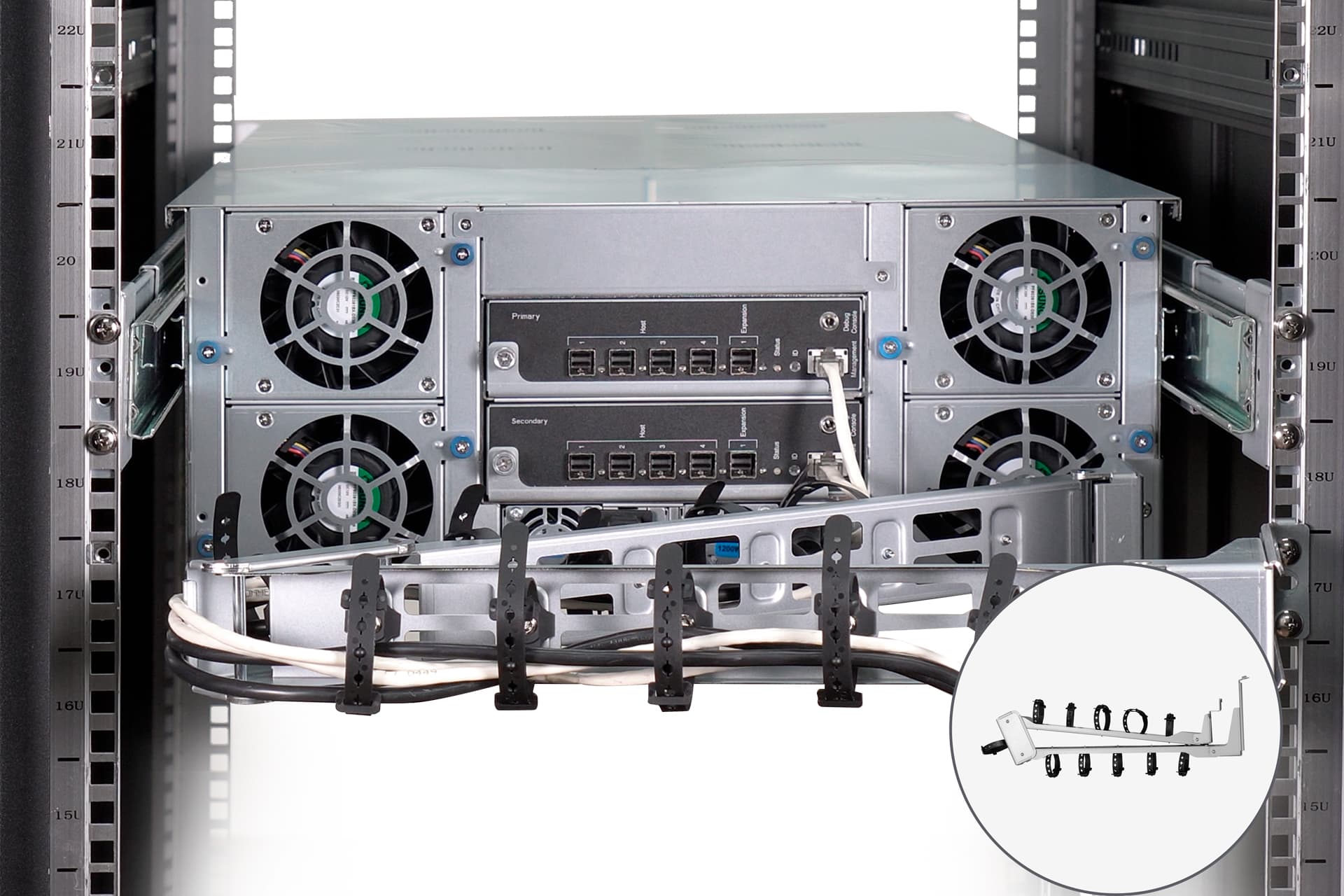

Slide Rail
2RALZT412400
CMA (Cable Management Arm)
Support: Max. 1

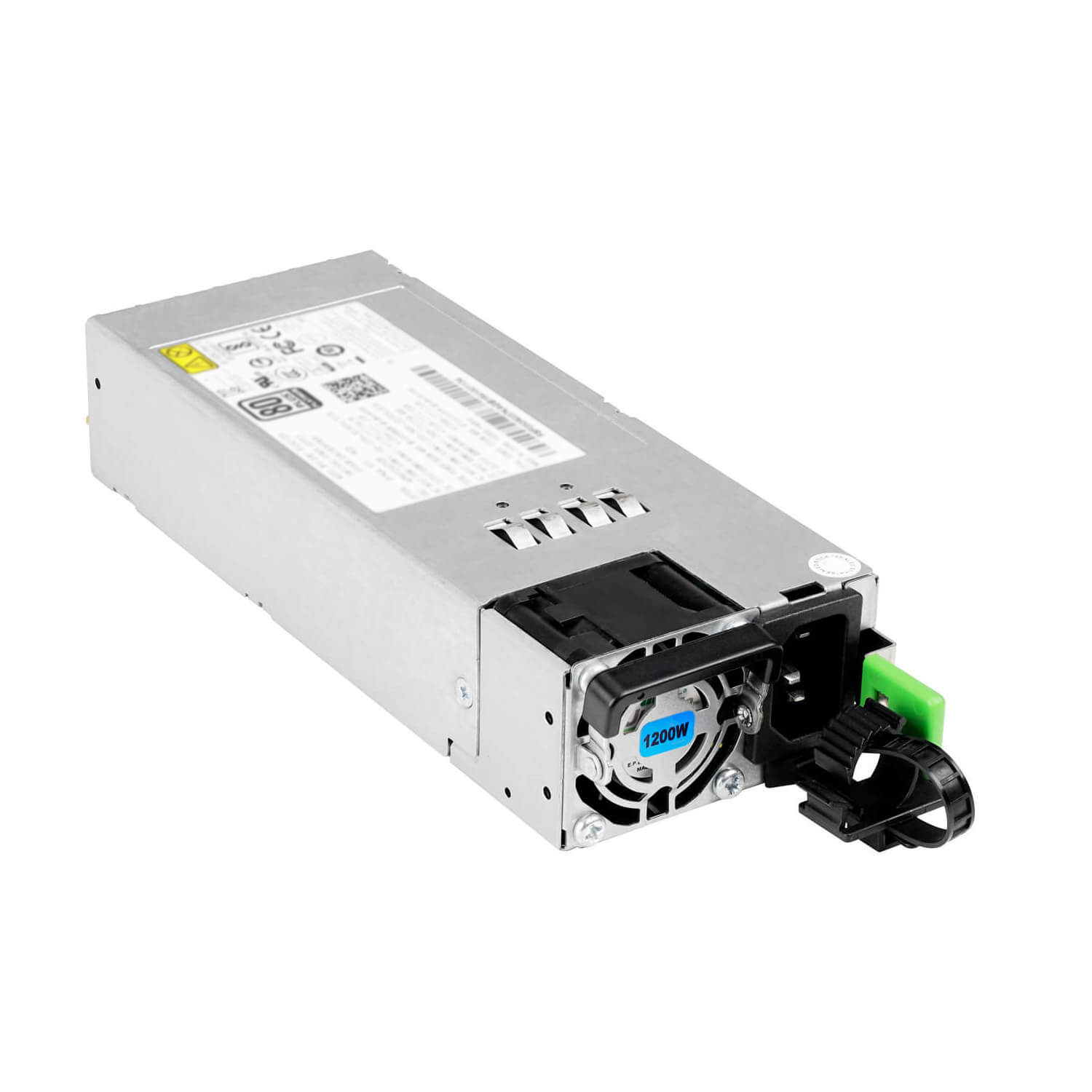

Power Supply
3RAMAP026501
80 Plus Platinum CRPS 1200W (AC input 100-127V, total power 800W max. / AC input 200-240V, total power 1200W max.)
Support: Max. 2

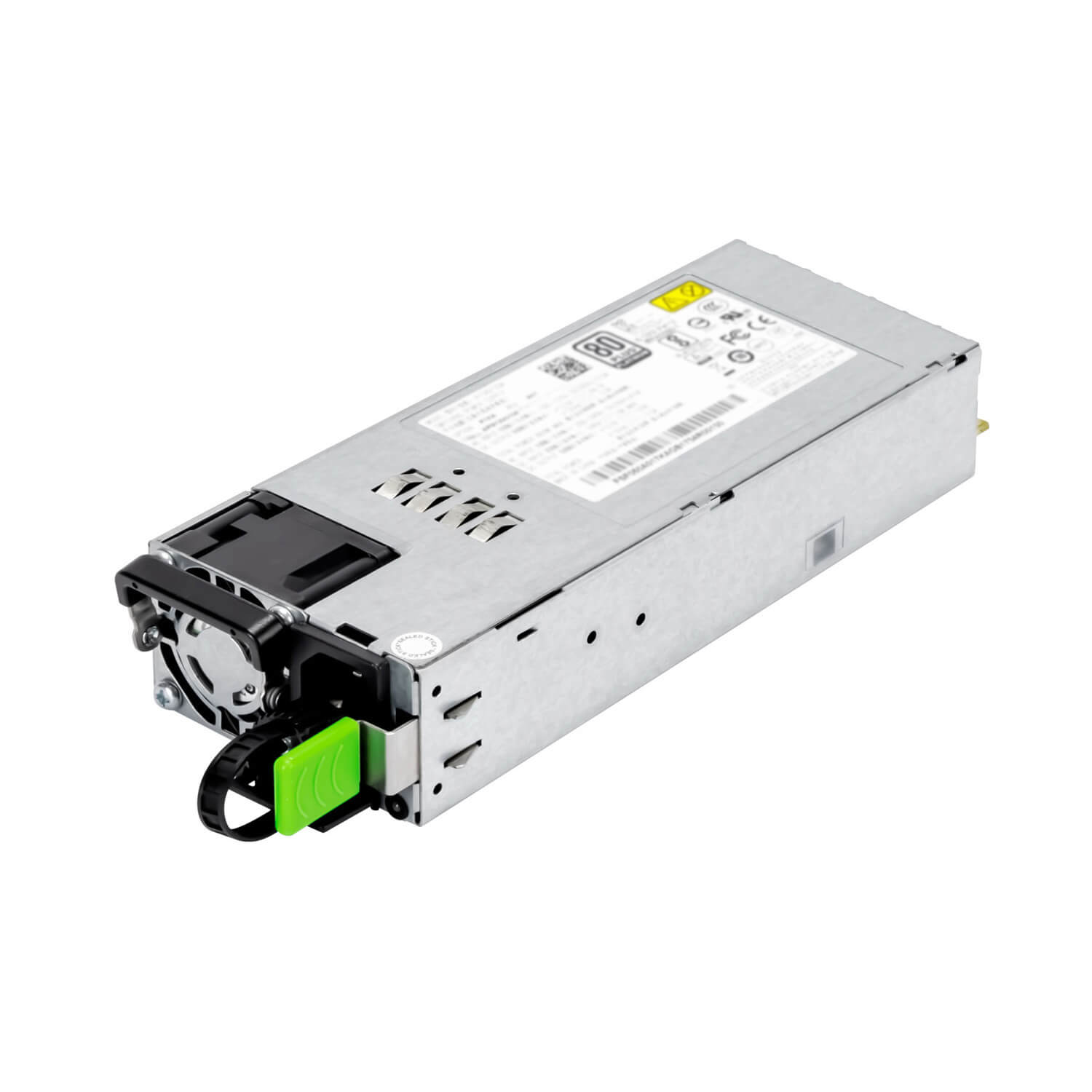

Power Supply
3RAMAP044300
80 Plus Platinum CRPS 1600W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 1600W max.)
Support: Max. 2

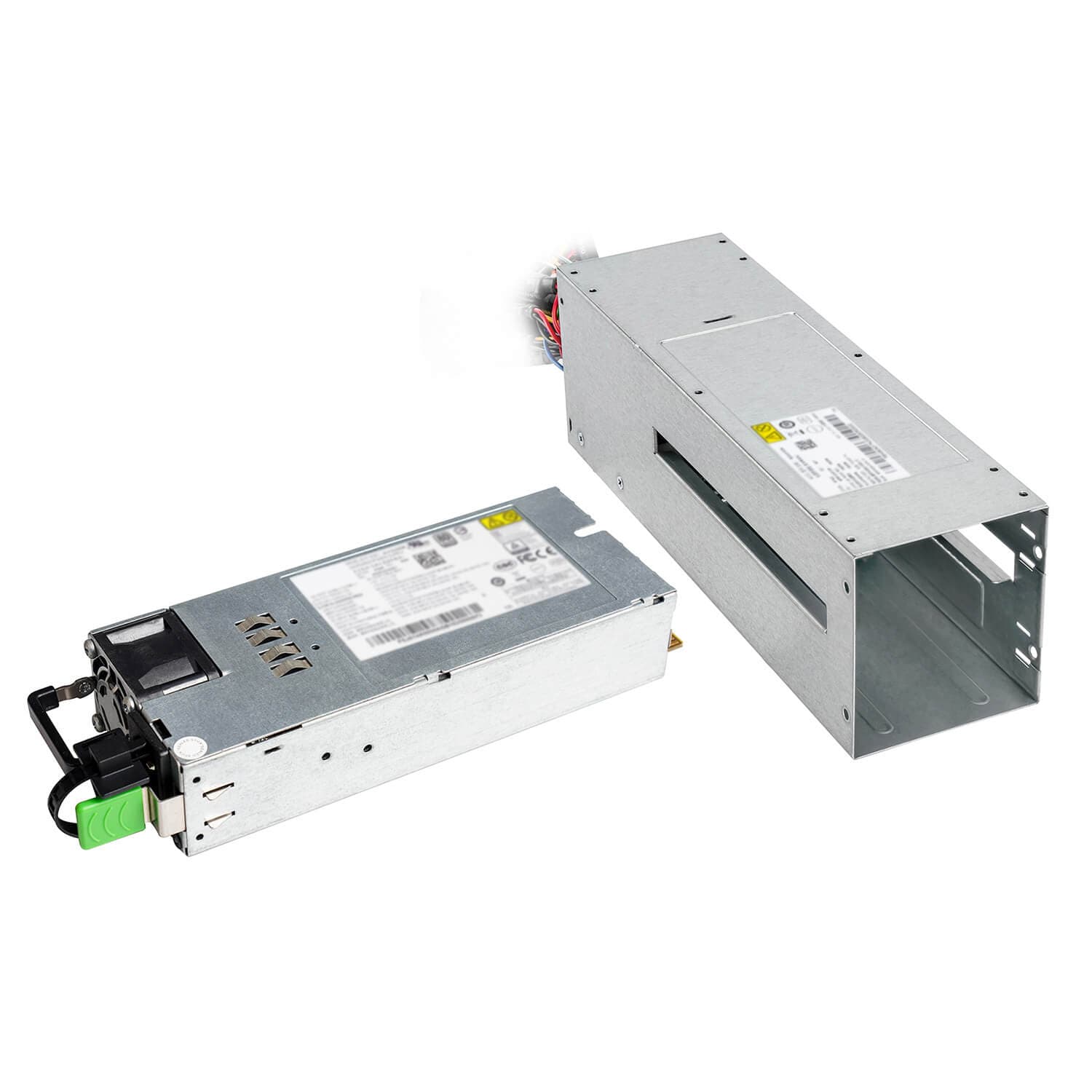

Power Supply
3RAMAP038600
80 Plus Platinum CRPS 2000W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 2000W max.)
Support: Max.2
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Slide Rail | 2RALZT412400 | CMA (Cable Management Arm) | Max. 1 | |
| Power Supply | 3RAMAP026501 | 80 Plus Platinum CRPS 1200W (AC input 100-127V, total power 800W max. / AC input 200-240V, total power 1200W max.) | Max. 2 | |
| Power Supply | 3RAMAP044300 | 80 Plus Platinum CRPS 1600W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 1600W max.) | Max. 2 | |
| Power Supply | 3RAMAP038600 | 80 Plus Platinum CRPS 2000W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 2000W max.) | Max.2 | |
