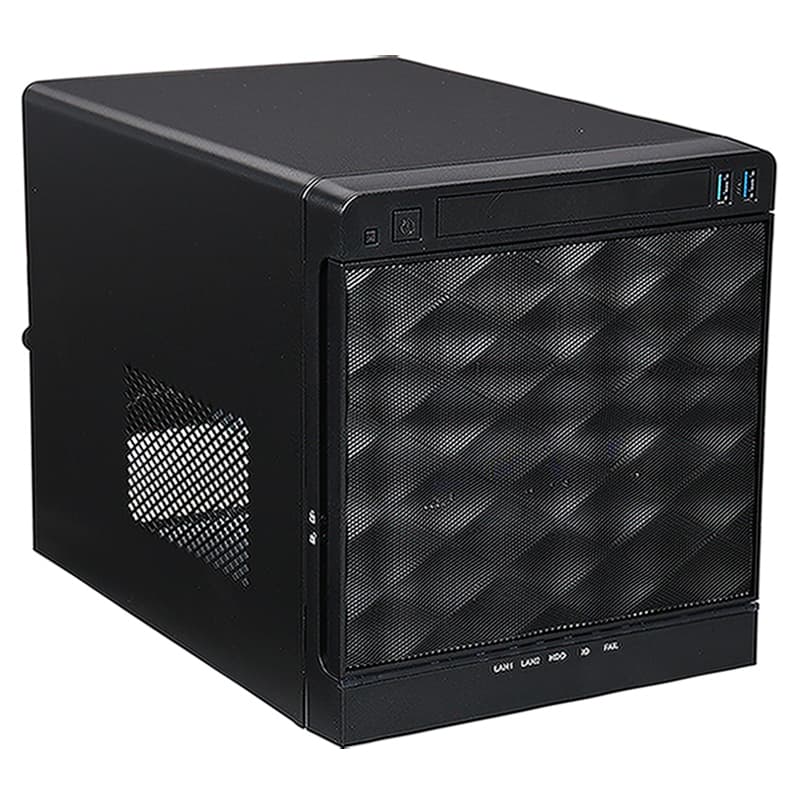

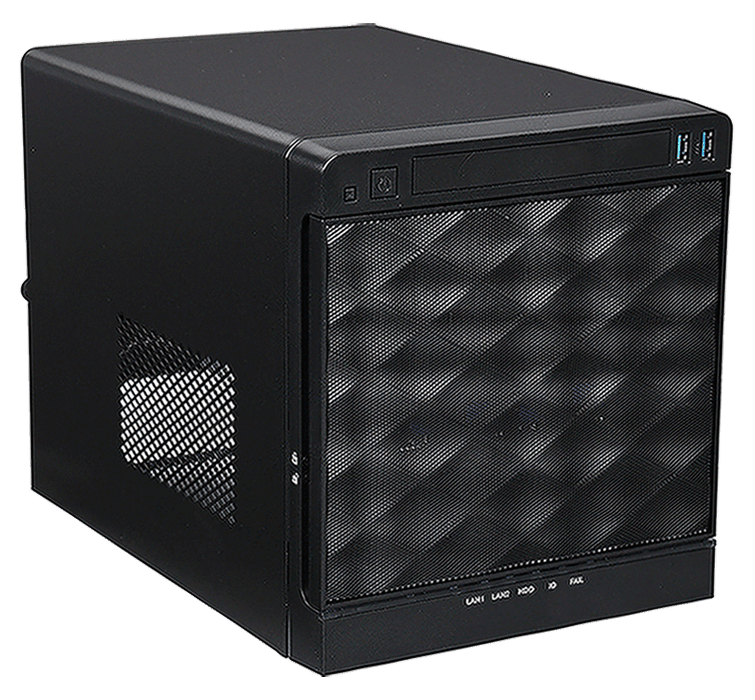

Mini Server Chassis

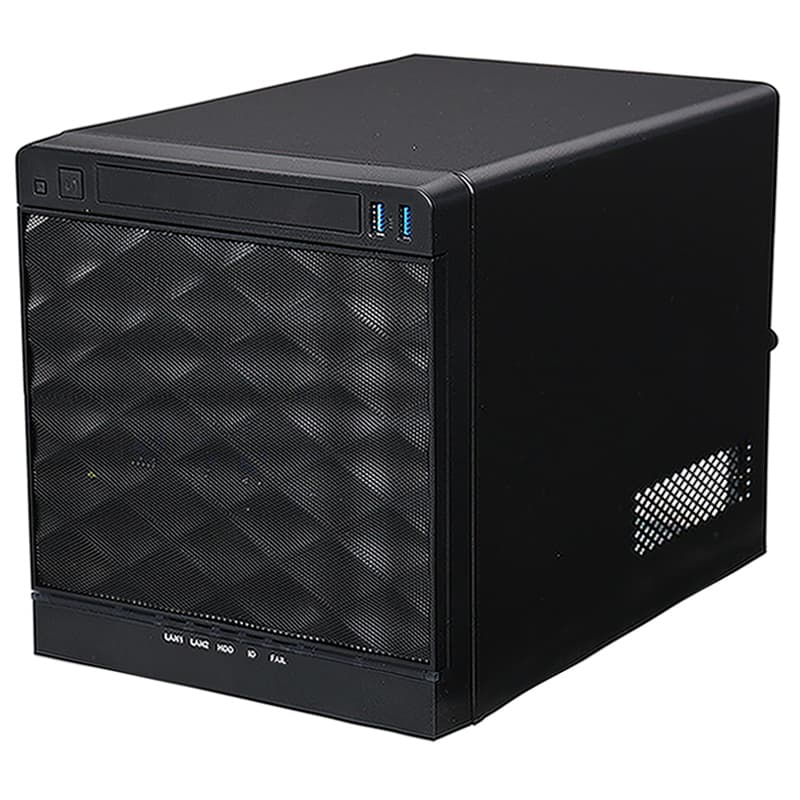

MS04 Easy Swap для быстрого доступа к накопителям
MS04-02 Easy Swap сохраняет компактный Mini-ITX формат MS04 и делает акцент на простом обслуживании дисков без лишней разборки корпуса.
Плата
Mini-ITX
Доступ
Easy swap
Класс
NAS / Edge
Формат
Compact

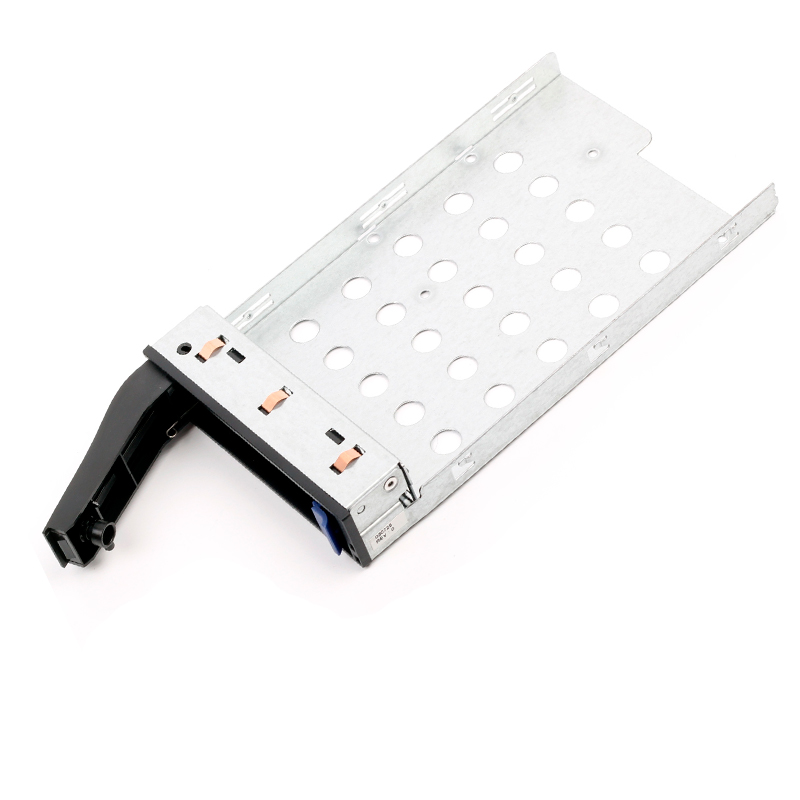

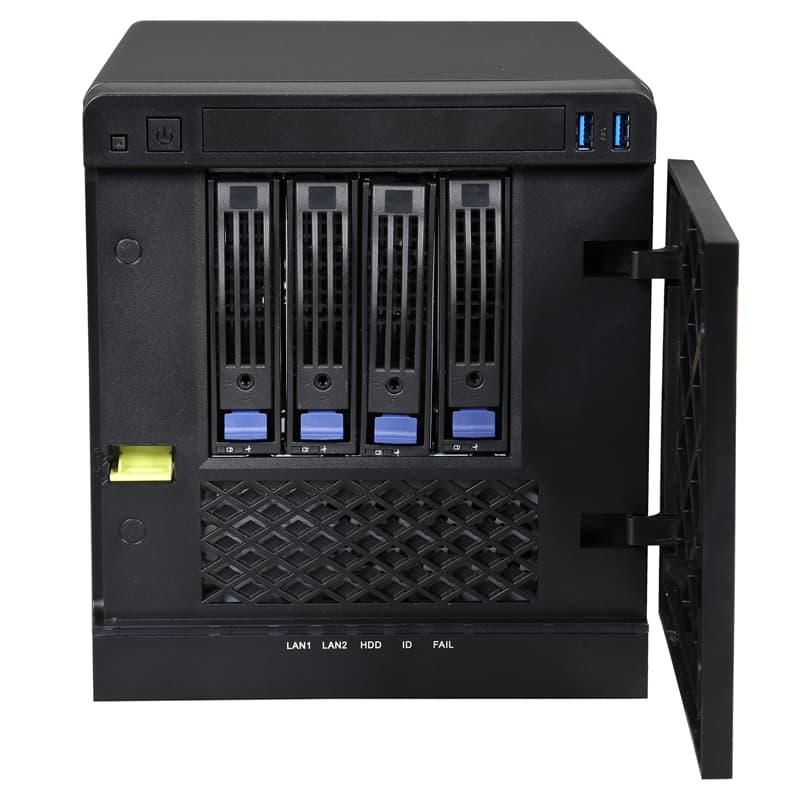

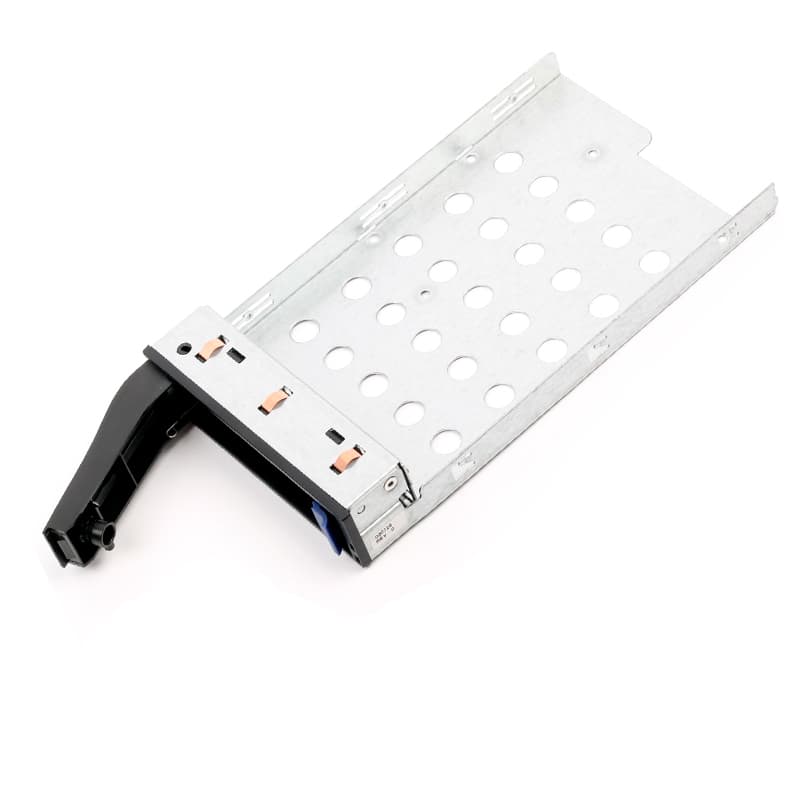

Easy Swap
Быстрое обслуживание дисковой корзины
Easy-swap исполнение помогает быстрее работать с накопителями в компактной системе. Это полезно для тестовых стендов, NAS и сервисных узлов.

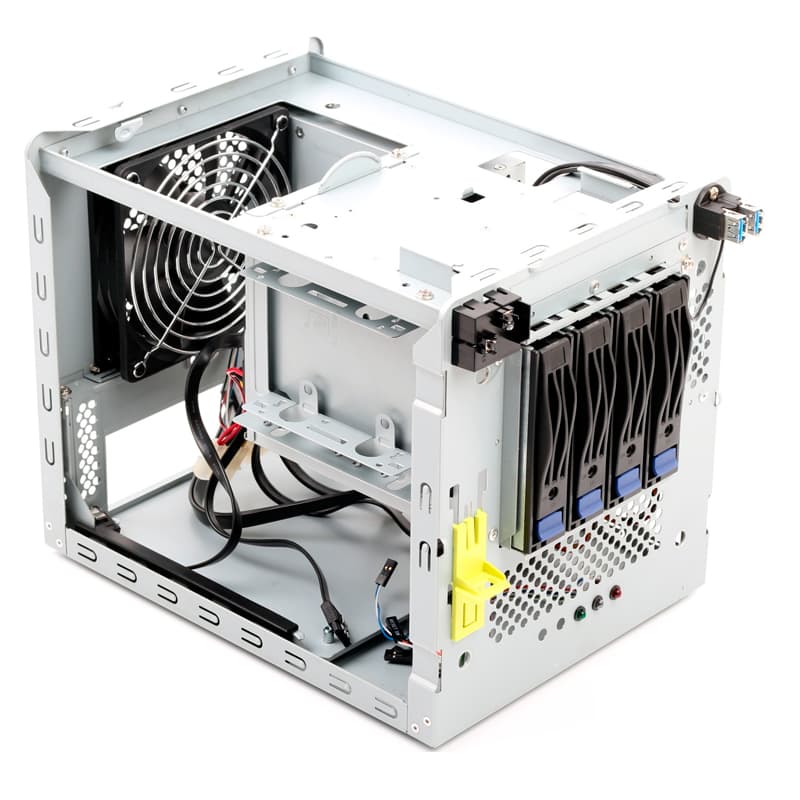

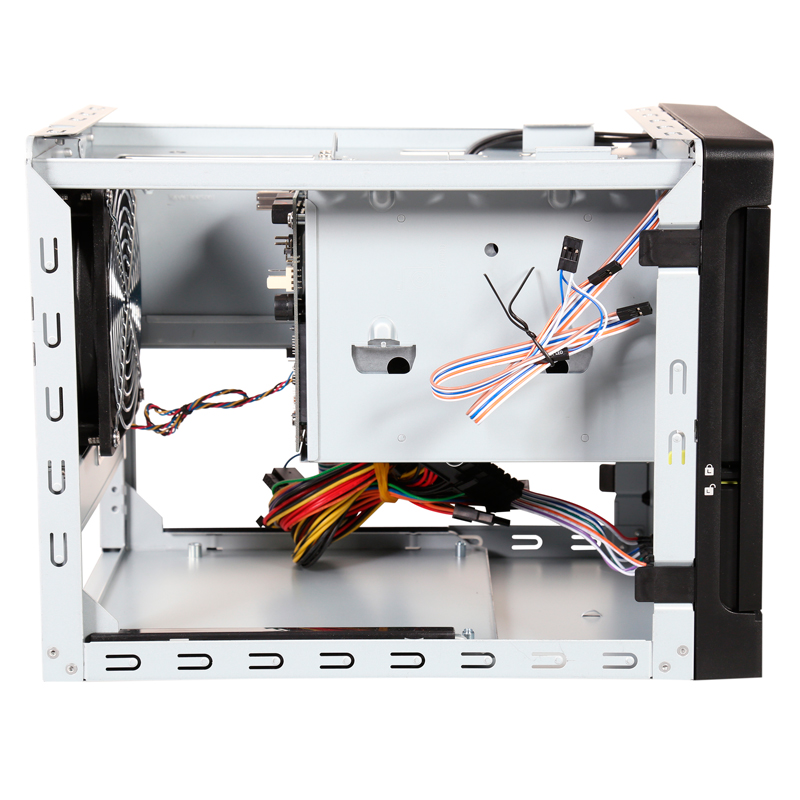

Mini-ITX Core
Компактная основа для локального сервера

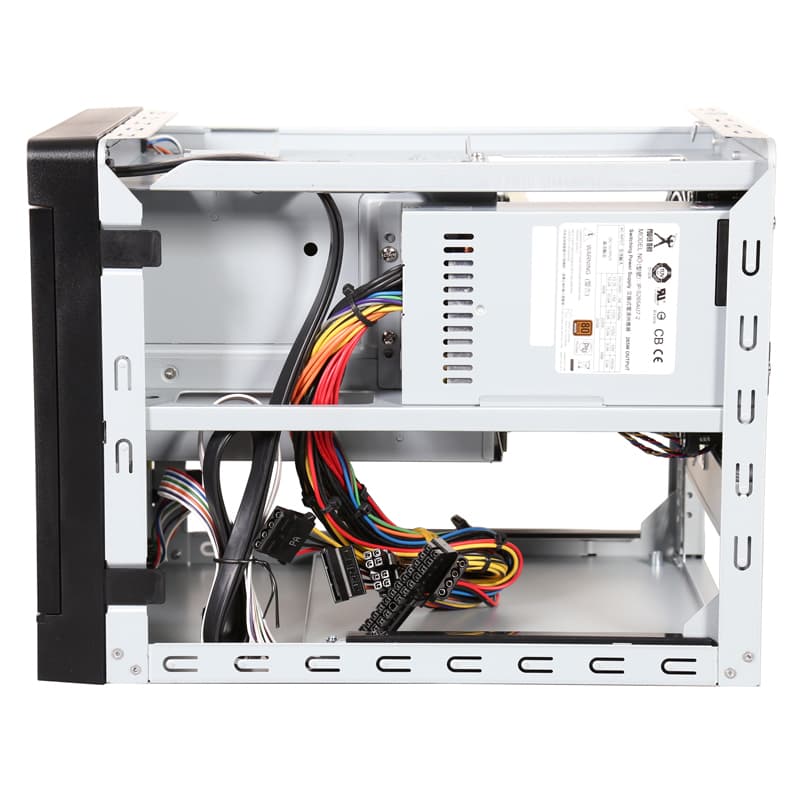

Внутри остается место для Mini-ITX платформы, питания и аккуратной укладки кабелей. Корпус не раздувает размеры там, где нужен небольшой сервер.
Small Office Storage
Практичный формат для малого офиса и edge-сценариев
MS04-02 подходит для компактных систем, которые должны стоять рядом с рабочей инфраструктурой и оставаться простыми в обслуживании.
Product Details

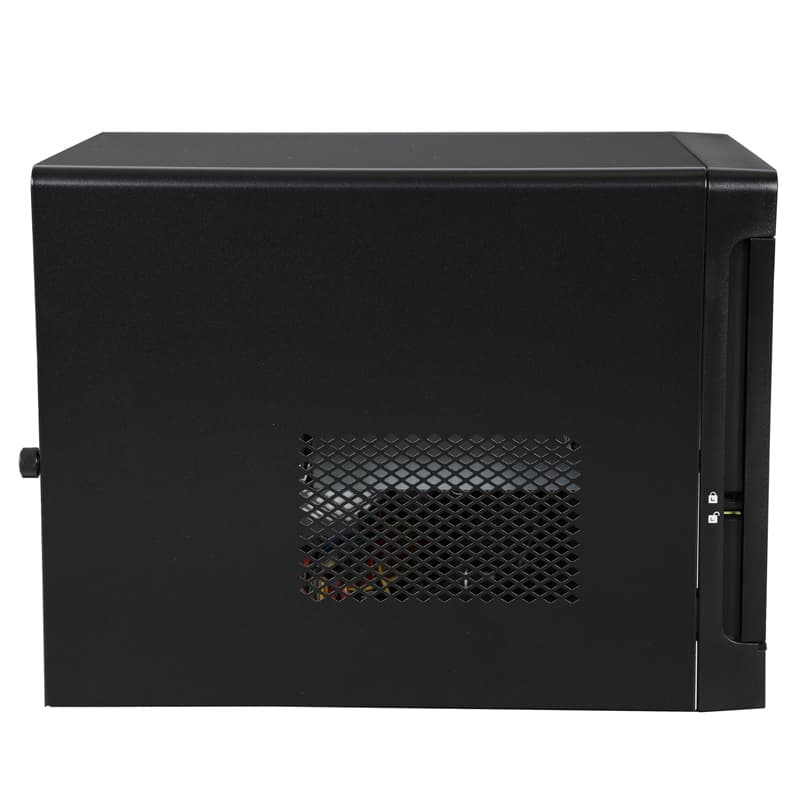

Детали конструкции InWin MS04-02 easy swap
Specification
| M/B Form Factor | Mini ITX (CPU Cooler Height Max. 65mm) |
|---|---|
| Drive Bay |
|

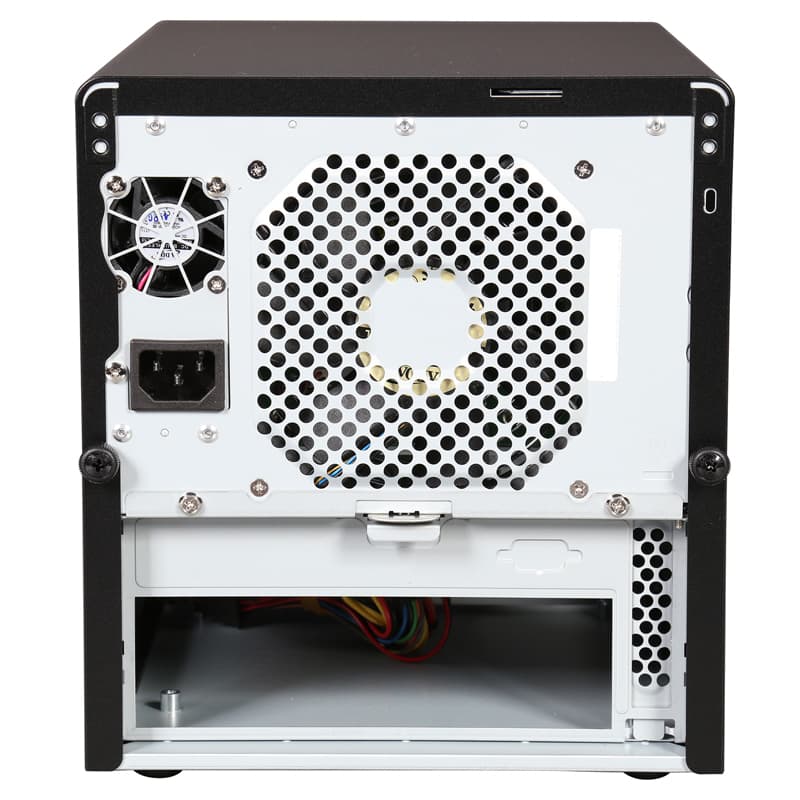

| Power Supply | Supports: • 1U Flex PSU, 80 Plus Bronze 265W • 1U Flex PSU, 80 Plus Gold 315W |
| Indicators | Power status, HDD, LANs, system fail activity LEDs, ID |
| Front Control Panel | Power switch, system reset, USB 3.0 x 2 |
| Chassis Security | • Supports padlock loop and Kensington lock slot • Intrusion switch (optional) |
| Cooling Fans | Supports 120 x 25mm rear PWM fan x 1 |
| Expansion Slot | Low-profile slot x 1 |
| Material | • Material: SECC • Thickness: 1.0mm |
| Product Dimensions (DxWxH; Chassis Only) | 276.1 x 210 x 230mm (10.87" x 8.27" x 9.06") |
| Package Dimensions (DxWxH) | 328 x 282 x 390mm |
| Weight (Chassis Only) | • Net weight: 4.41kg • Gross weight: 5.43kg |
| Cubic Feet | 1.27 |
| Container Information | Single packing with pallets: • 20': 600pcs • 40': 1320pcs • 40' HQ: 1320pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Download
IW-MS04 Gallery
zipIW-MS04 Compatibility List
pdfIW-MS04 User Manual
pdfIW-MS04 6Gb/s Passive Backplane User Manual
pdfIW-MS04 12Gb/s Passive Backplane User Manual
pdfOptional Items
Fan
3RAMFB010702
120 x 25mm, PWM, 1500RPM
Support: 1
Power Supply
1DDW265AU20211
IP-S265AU7-2, 1U Flex PSU, 265W, 80 Plus Bronze
Support: 1
Power Supply
1DDU315AU20222
IP-P315AU7-2, 1U Flex PSU, 315W, 80 Plus Gold
Support: 1
Power Supply
1DDU350BU20030
IP-P350BU7-2, 1U Flex PSU, 350W, 80 Plus Platinum
Support: 1
Power Supply
1DDU450BU20031
IP-P450BU7-2, 1U Flex PSU, 450W, 80 Plus Platinum
Support: 1
Backplane
2RBTVI007103
6Gbps SATA backplane
Support: 1
Backplane
2RBTVI000202
12Gbps Mini-SAS HD backplane
Support: 1
Others
2RARID043300
Bracket for Slim ODD swap to 2.5" HDD
Support: 1
Others
2RAAPH043400
Intrusion switch / 300mm
Support: 1
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Fan | 3RAMFB010702 | 120 x 25mm, PWM, 1500RPM | 1 | |
| Power Supply | 1DDW265AU20211 | IP-S265AU7-2, 1U Flex PSU, 265W, 80 Plus Bronze | 1 | |
| Power Supply | 1DDU315AU20222 | IP-P315AU7-2, 1U Flex PSU, 315W, 80 Plus Gold | 1 | |
| Power Supply | 1DDU350BU20030 | IP-P350BU7-2, 1U Flex PSU, 350W, 80 Plus Platinum | 1 | |
| Power Supply | 1DDU450BU20031 | IP-P450BU7-2, 1U Flex PSU, 450W, 80 Plus Platinum | 1 | |
| Backplane | 2RBTVI007103 | 6Gbps SATA backplane | 1 | |
| Backplane | 2RBTVI000202 | 12Gbps Mini-SAS HD backplane | 1 | |
| Others | 2RARID043300 | Bracket for Slim ODD swap to 2.5" HDD | 1 | |
| Others | 2RAAPH043400 | Intrusion switch / 300mm | 1 | |
