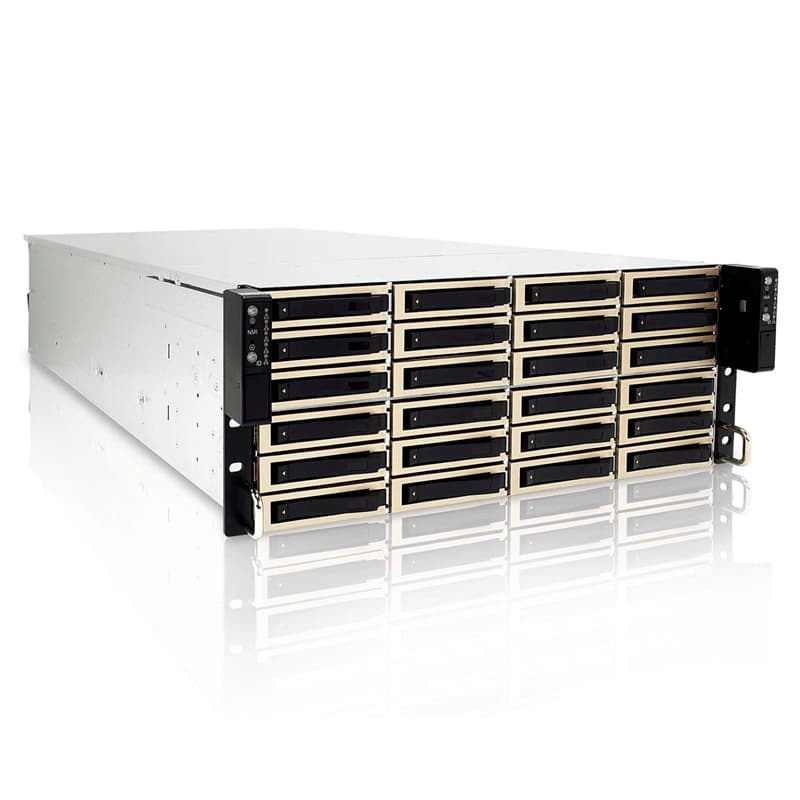

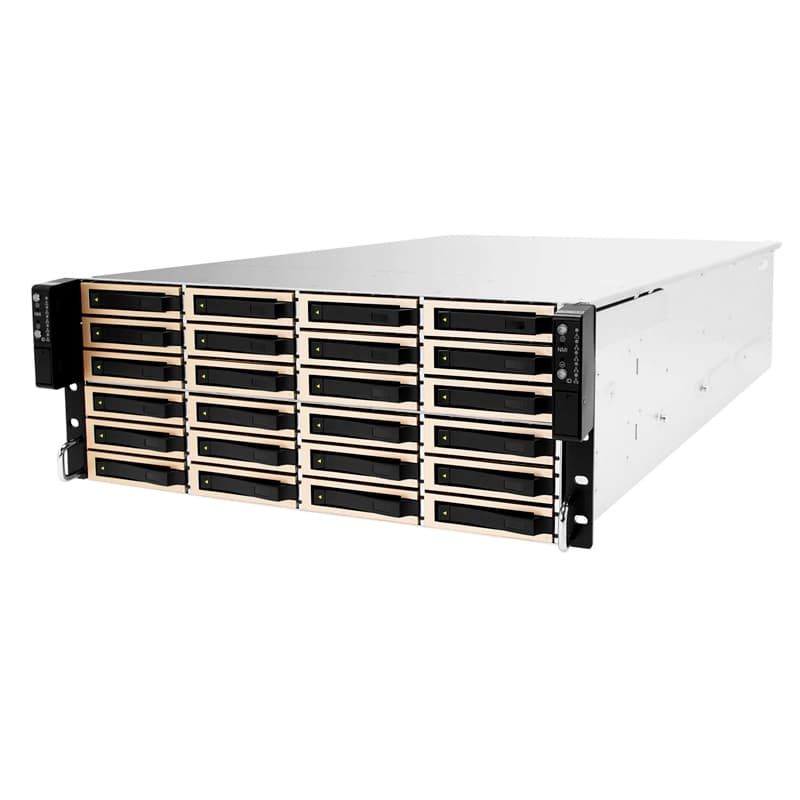

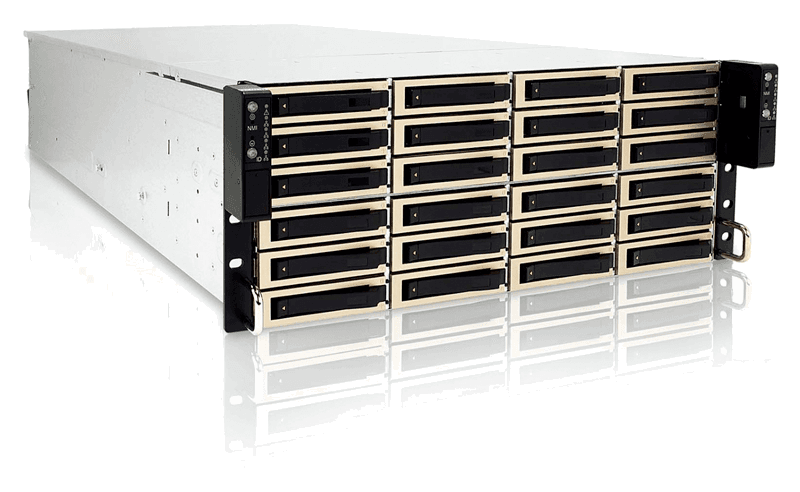

InWin IW-RN424-04
4U Chassis
4U dual-node корпус на 24 SAS/SATA hot-swap отсека
IW-RN424-04 предназначен для двухузловых storage-систем: два независимых серверных узла, 24 фронтальных hot-swap отсека 2.5"/3.5" SAS/SATA и SAS4 backplane с MCIO(8i) для каждого узла.
Класс
Dual Node
Hot-swap
24 x 2.5"/3.5" SAS/SATA
Платы
ATX / EEB
Питание
2700 Вт Titanium (200–240 В)
Dual Node

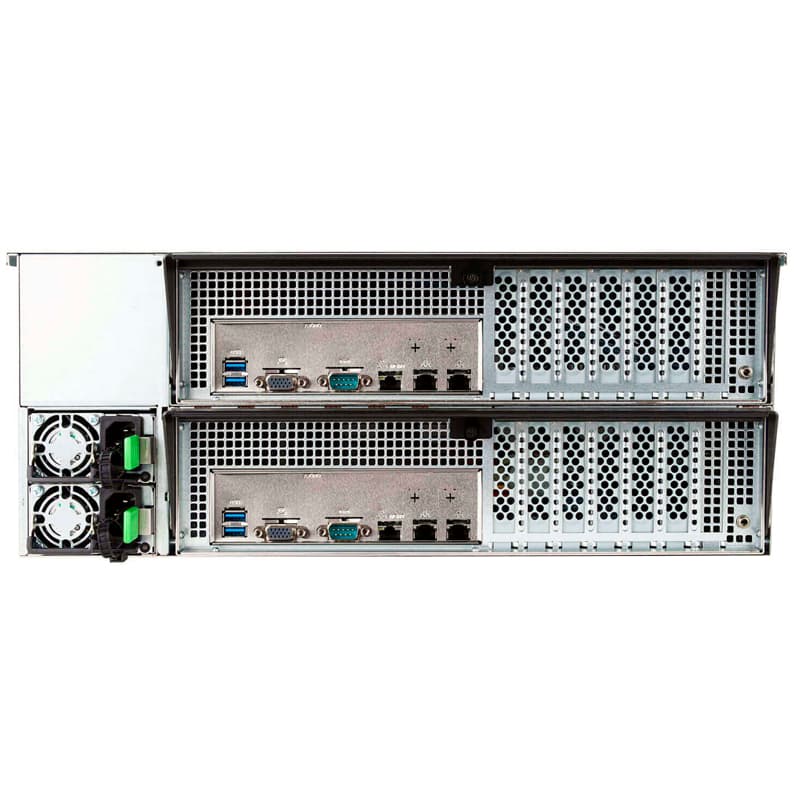

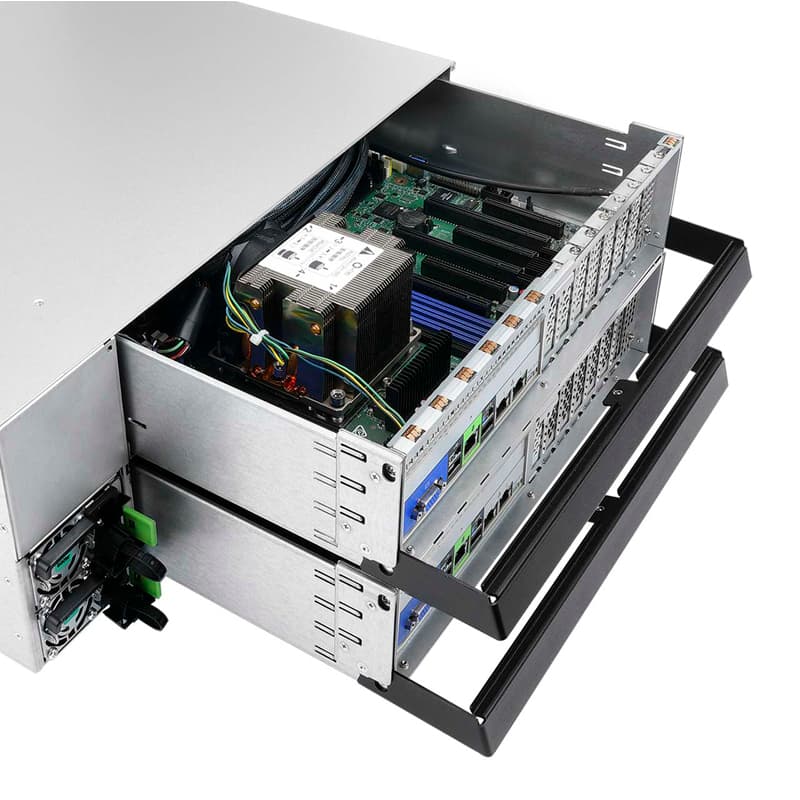

Два независимых узла в одном 4U-шасси
Каждый узел получает собственную панель управления, набор индикаторов, вентиляторы и PCIe-расширение. Это удобно для отказоустойчивых storage-конфигураций и плотных кластерных решений.
Storage Density

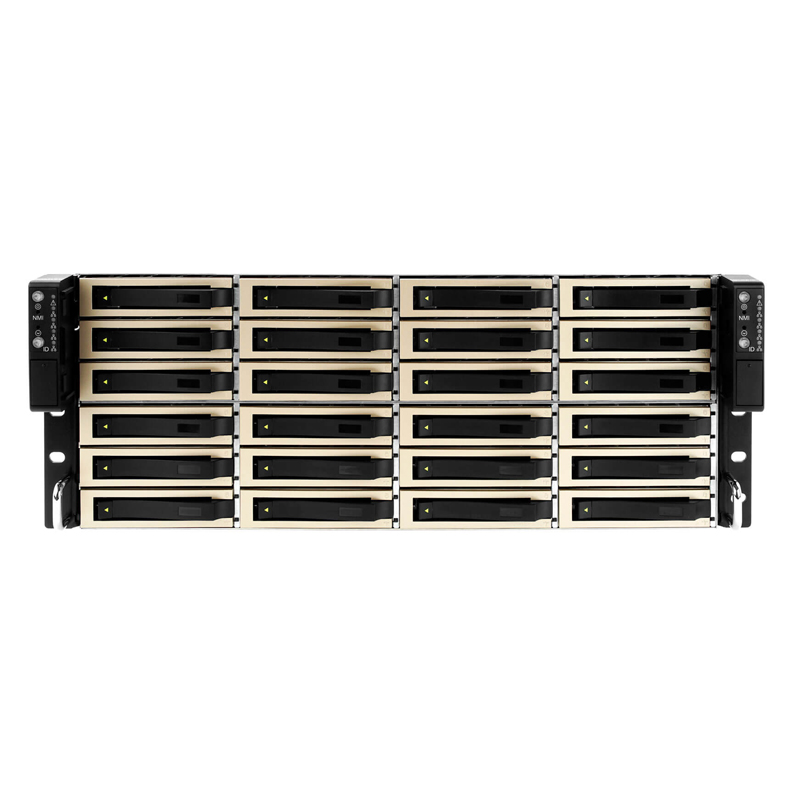

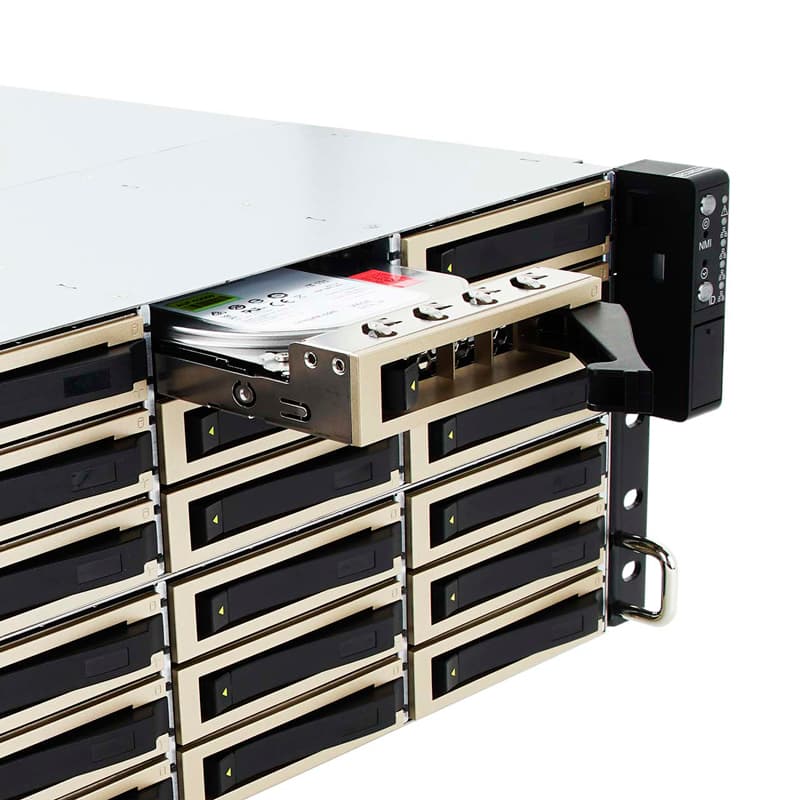

24 фронтальных 2.5"/3.5" hot-swap отсека
Фронтальная корзина рассчитана на 24 накопителя 2.5"/3.5" SAS/SATA. Для каждого узла предусмотрено подключение MCIO(8i) с expander SAS4; backplane поддерживает SAS4 24 Гбит/с.
Node Cooling
Отдельное охлаждение для каждого узла
На каждый узел предусмотрены 4 PWM-вентилятора 60 × 38 мм, 16000 об/мин.
Product Details

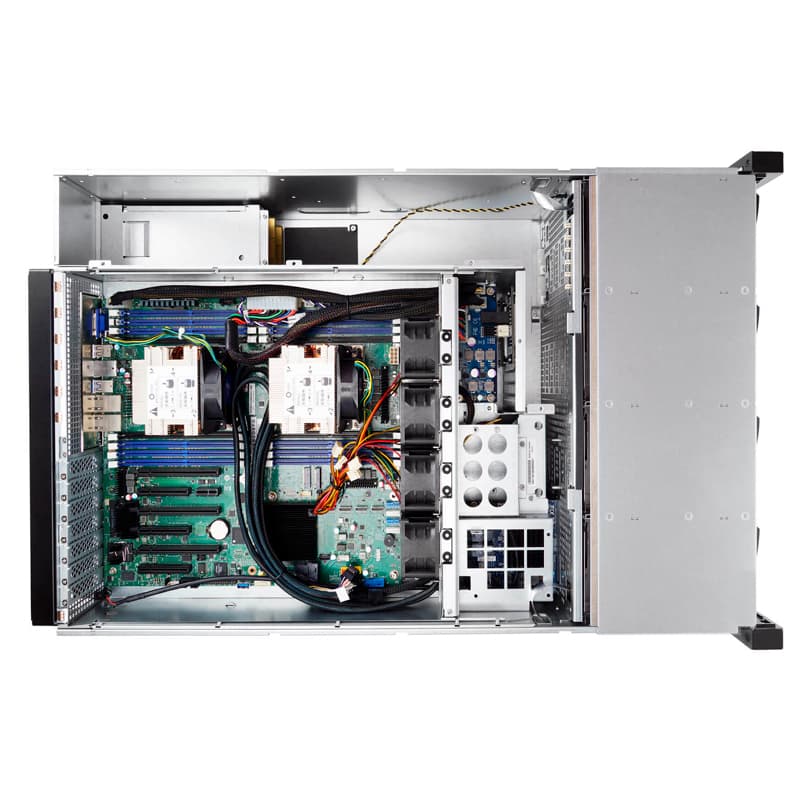

Детали конструкции InWin IW-RN424-04
Specification
| Industry Standard | Compatible with EIA-RS310D standard 19" cabinets |
|---|---|
| M/B Form Factor | ATX (12" x 9.6"), ATX (12" x 10"), EEB (12" x 13.5") |
| Drive Bay | • External 2.5"/3.5" hot-swap trays x 24 (supports SAS/SATA drives) • Internal 2.5" x 2 for each node (supports 7mm SSD) |

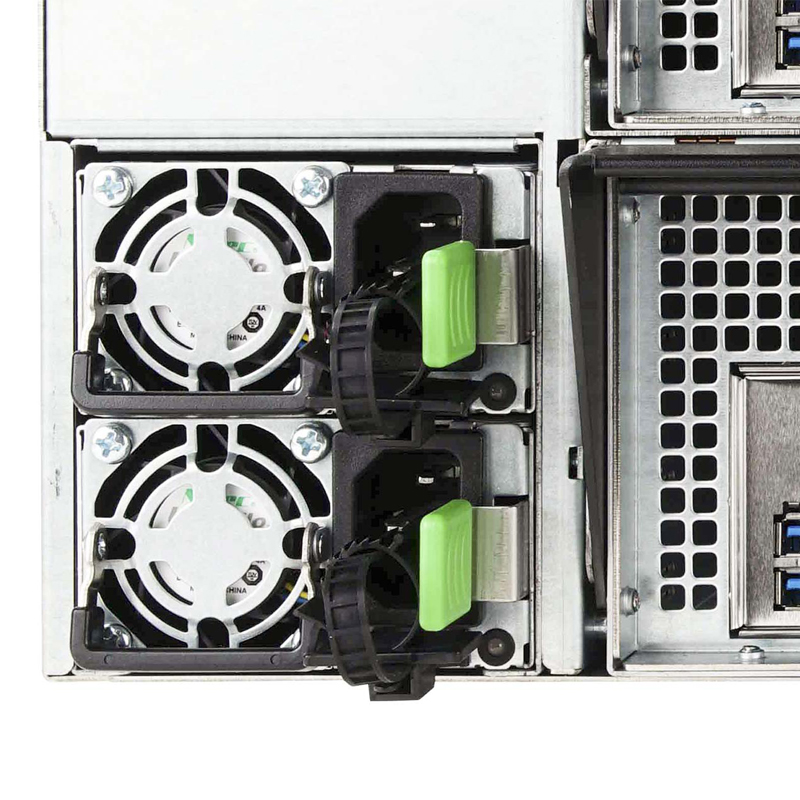

| Power Supply | Pre-installed: 80 PLUS Titanium CRPS, total 2700W. For the 2700W CRPS: AC input 100-127V: 800W max.; AC input 200-240V: 2700W max. |
| Indicators | Per node: Power LED, ID LED, system LED, LAN1/LAN2/LAN3/LAN4 LED |
| Front Control Panel | Per node: Power on/off, NMI, reset, ID SW |
| Backplane | • Host: MCIO(8i) with expander per node • Drive: SAS/SATA x 24 |
| SAS4 Backplane |
|
| Cooling Fans | Per node: • 60 x 38mm PWM fan x 4, 16000RPM |
| Expansion Slot | Per node: low-profile PCI slot x 7 |
| Material | • Material: SGCC • Thickness: 1.0mm |
| Rail Kit | Supports 30" tool-less & ball-bearing slide rail |
| Product Dimensions (DxWxH; Chassis Only) | 705.3 x 449.5 x 174.2mm (27.77" x 17.70" x 6.86") |
| Package Dimensions (DxWxH) | 970 x 610 x 350mm |
| Weight (Chassis Only) | • Net weight: 31.43 kg • Gross weight: 35.76 kg |
| Cubic Feet | 7.31 |
| Container Information | Single packing with pallets: • 20': 90 • 40': 210 • 40' HQ: 252 |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Optional Items

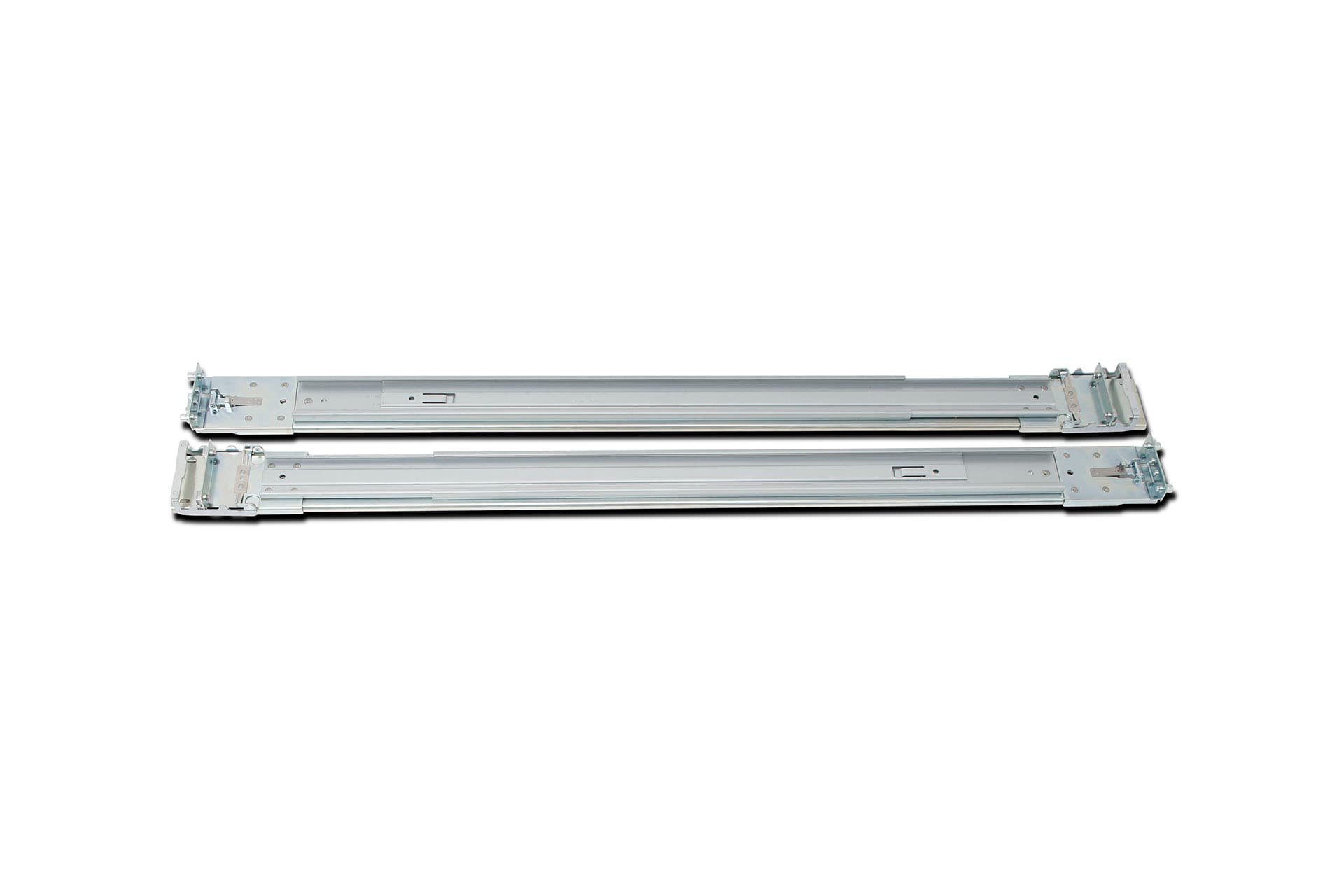

Slide Rail
3RAMIS133301
30" tool-less & ball-bearing slide rail
Support: 1 set

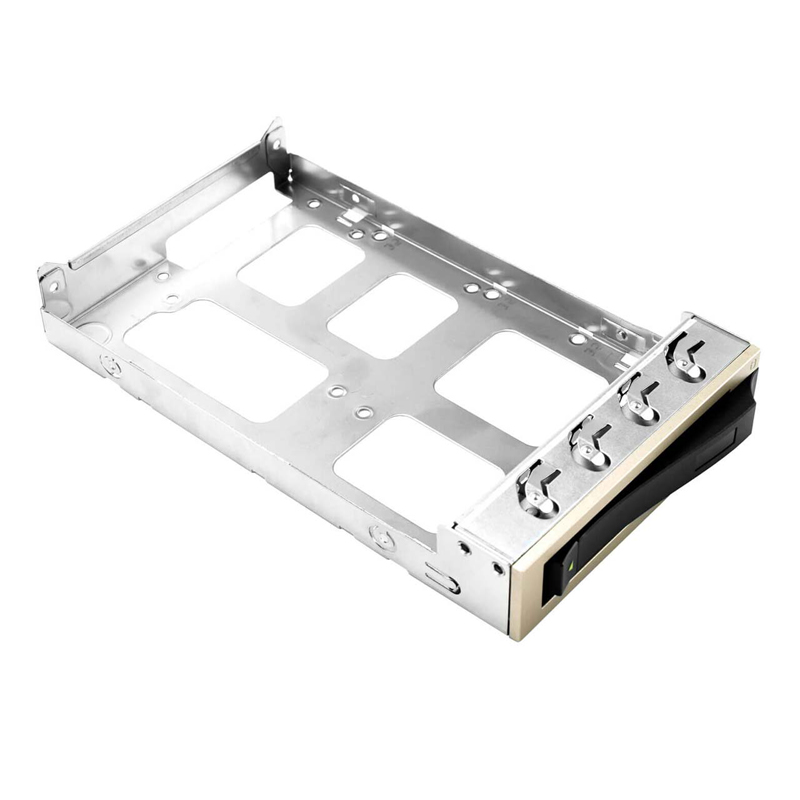

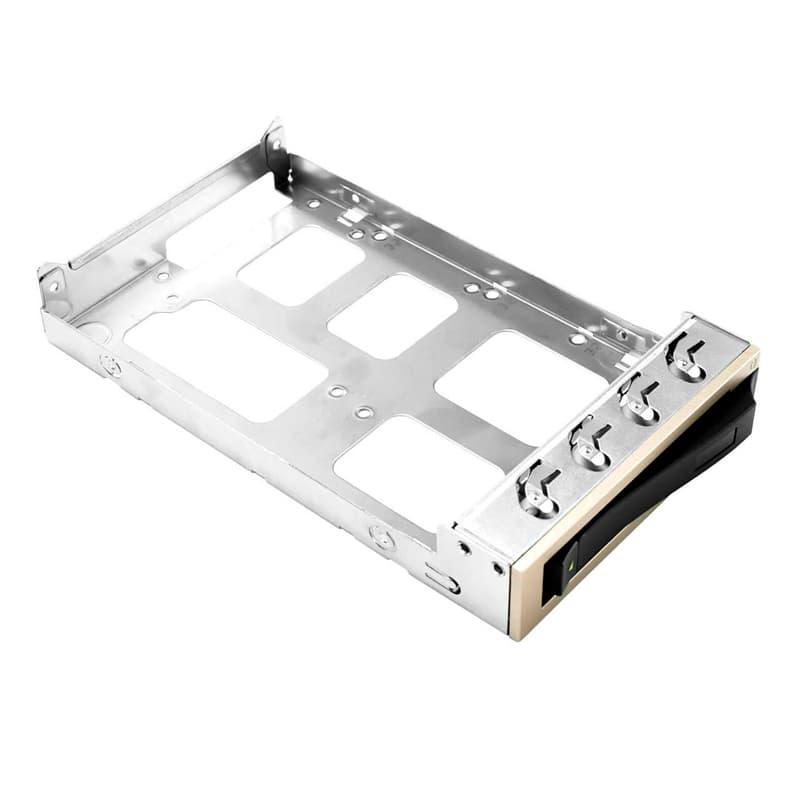

HDD Tray
2RAKPH031100
Optional tray for 3.5" & 2.5" HDDs by using screws to fix
Support: Max.24

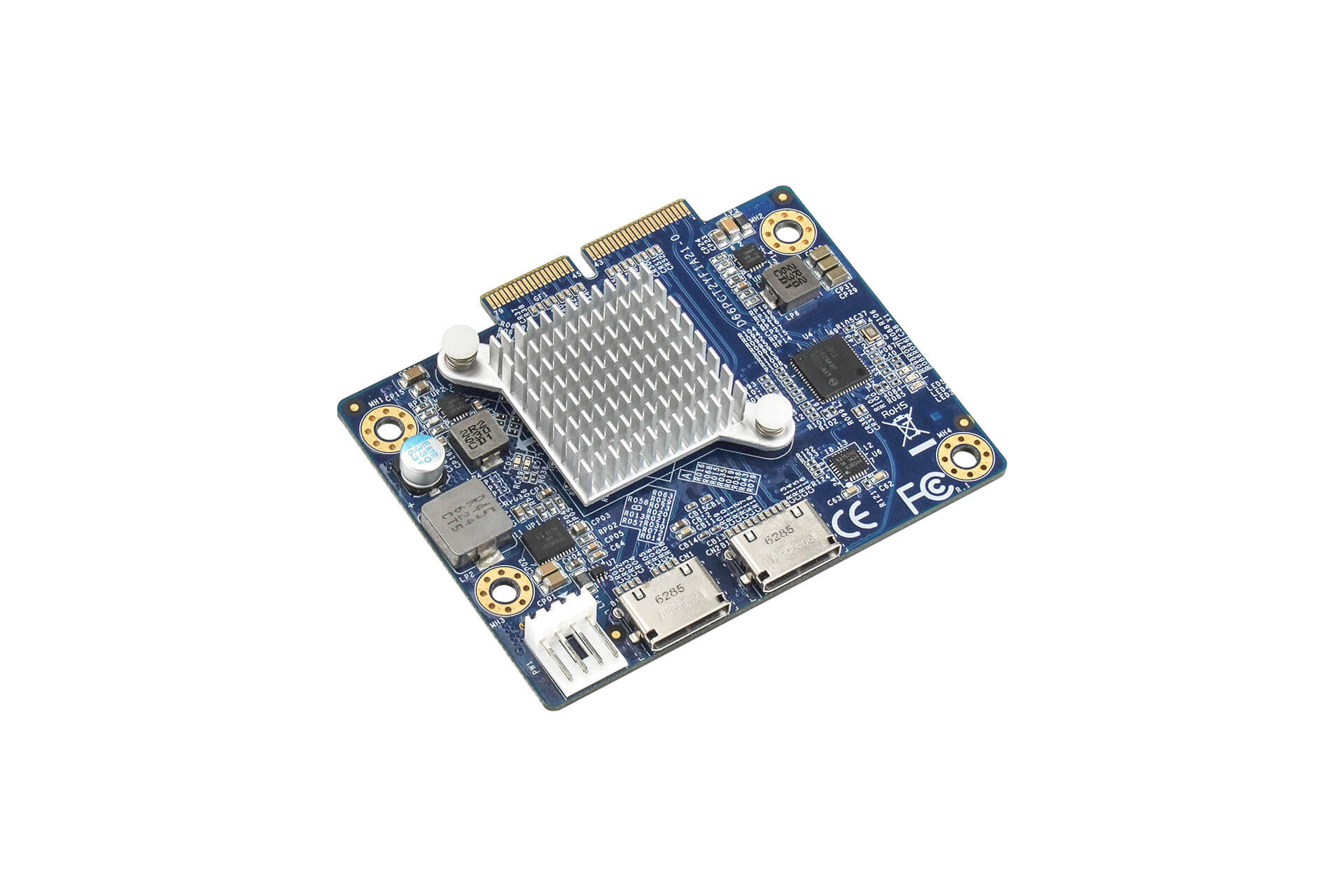

Others
2RALZT388200
Non-transparent bridging (NTB) accessory bag
Support: 1
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Slide Rail | 3RAMIS133301 | 30" tool-less & ball-bearing slide rail | 1 set | |
| HDD Tray | 2RAKPH031100 | Optional tray for 3.5" & 2.5" HDDs by using screws to fix | Max.24 | |
| Others | 2RALZT388200 | Non-transparent bridging (NTB) accessory bag | 1 | |
