InWin
IW-RJ472-08
Артикул: IW-RJ472-08
RJ-08 Series

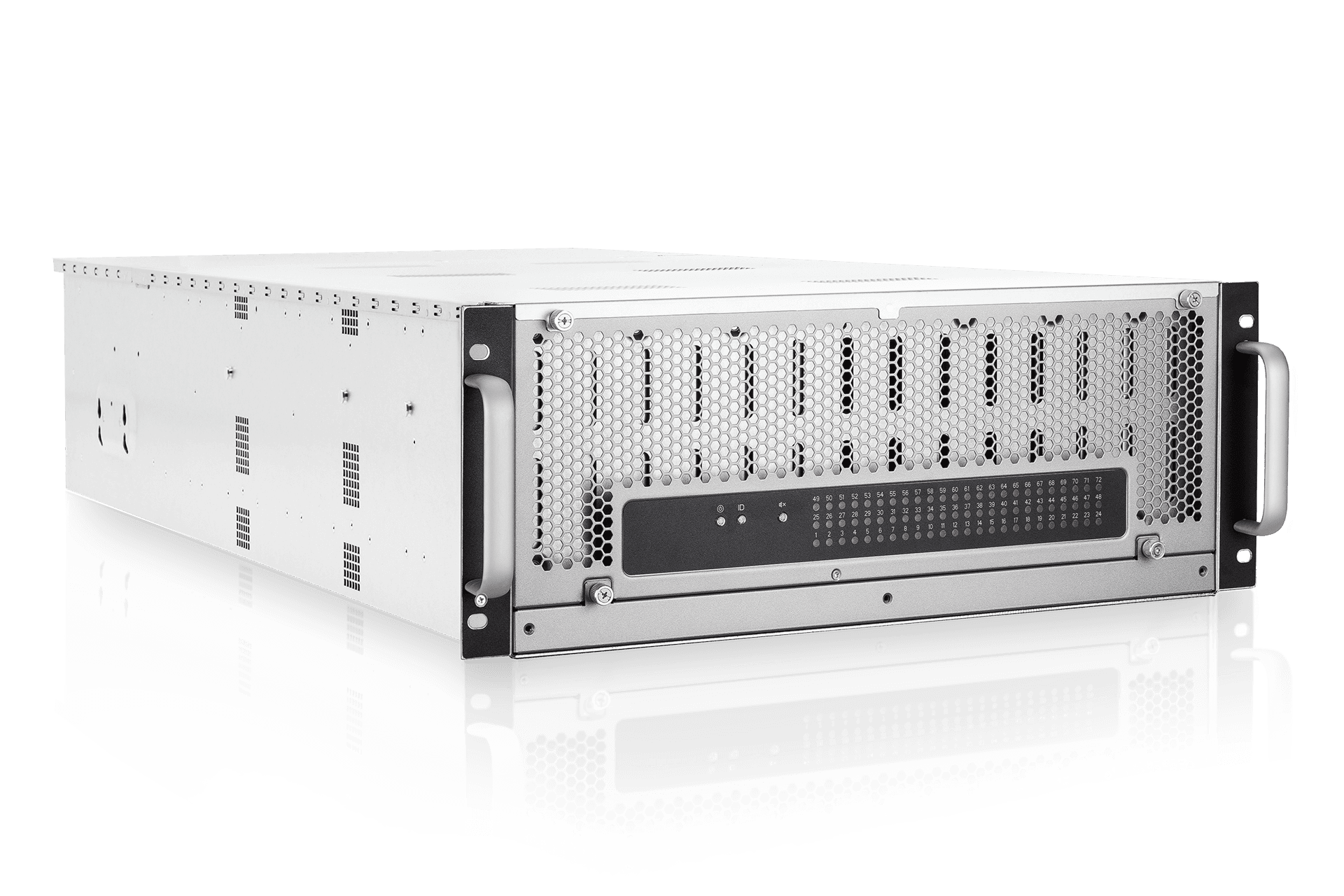

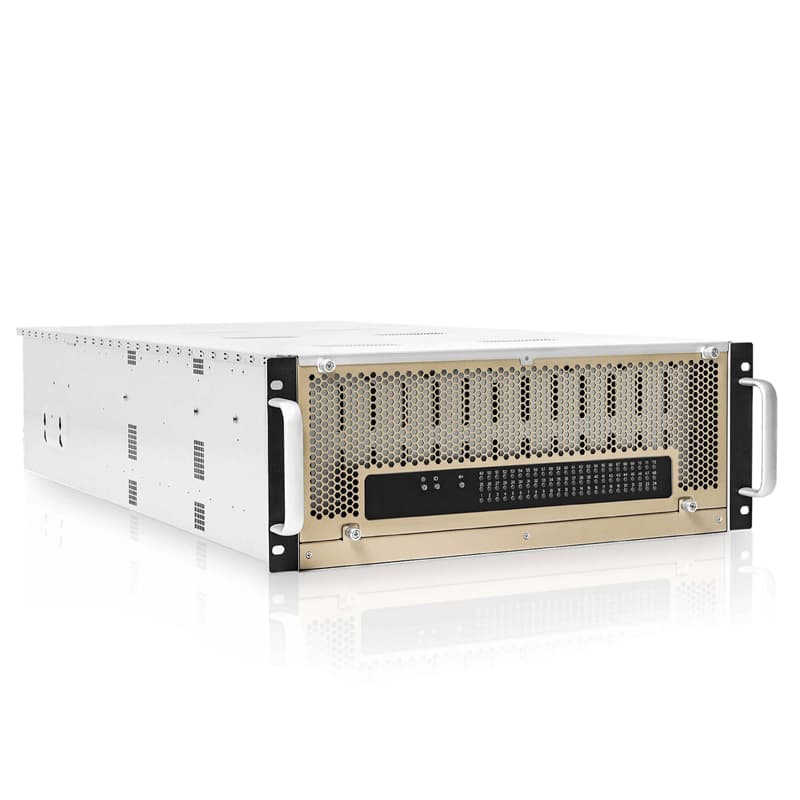

4U JBOD-полка на 72 накопителя
IW-RJ472-08 — самая плотная JBOD-платформа в этом блоке: 72 hot-swap отсека 2.5"/3.5" в формате 4U. Модель предназначена для больших массивов, где критичны плотность хранения, обслуживание и поддержка SAS4/SAS3.
Формат
4U JBOD
Отсеки
72 x 2.5"/3.5" hot-swap
Интерфейс
SAS4 / SAS3 / SATA
Вес нетто
51.48 кг
Maximum Capacity

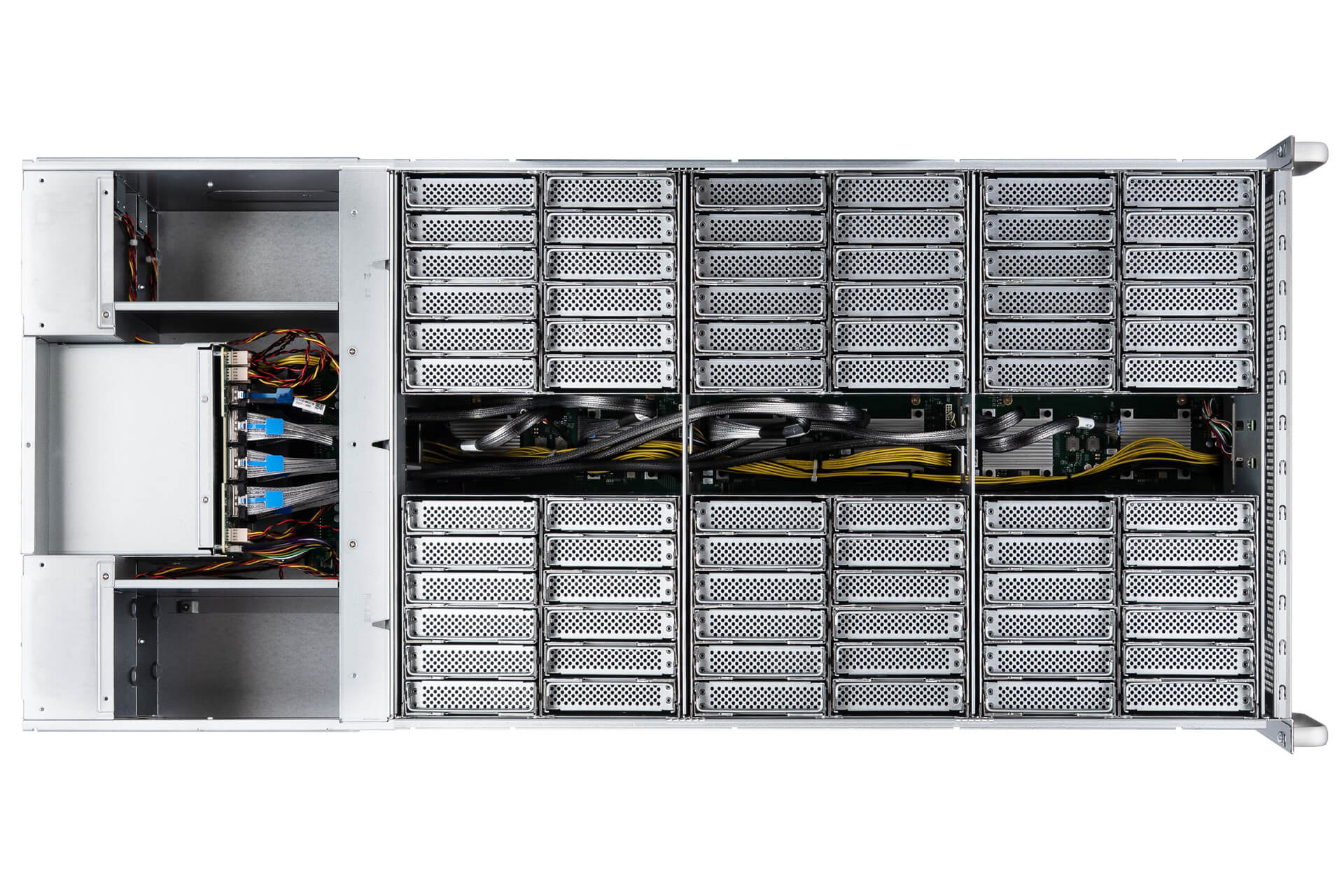

72 отсека для максимально плотного хранения
IW-RJ472-08 ориентирована на проекты, где один корпус должен дать максимальную ёмкость. Формат 4U помогает разместить 72 накопителя и сократить занимаемое место в стойке.

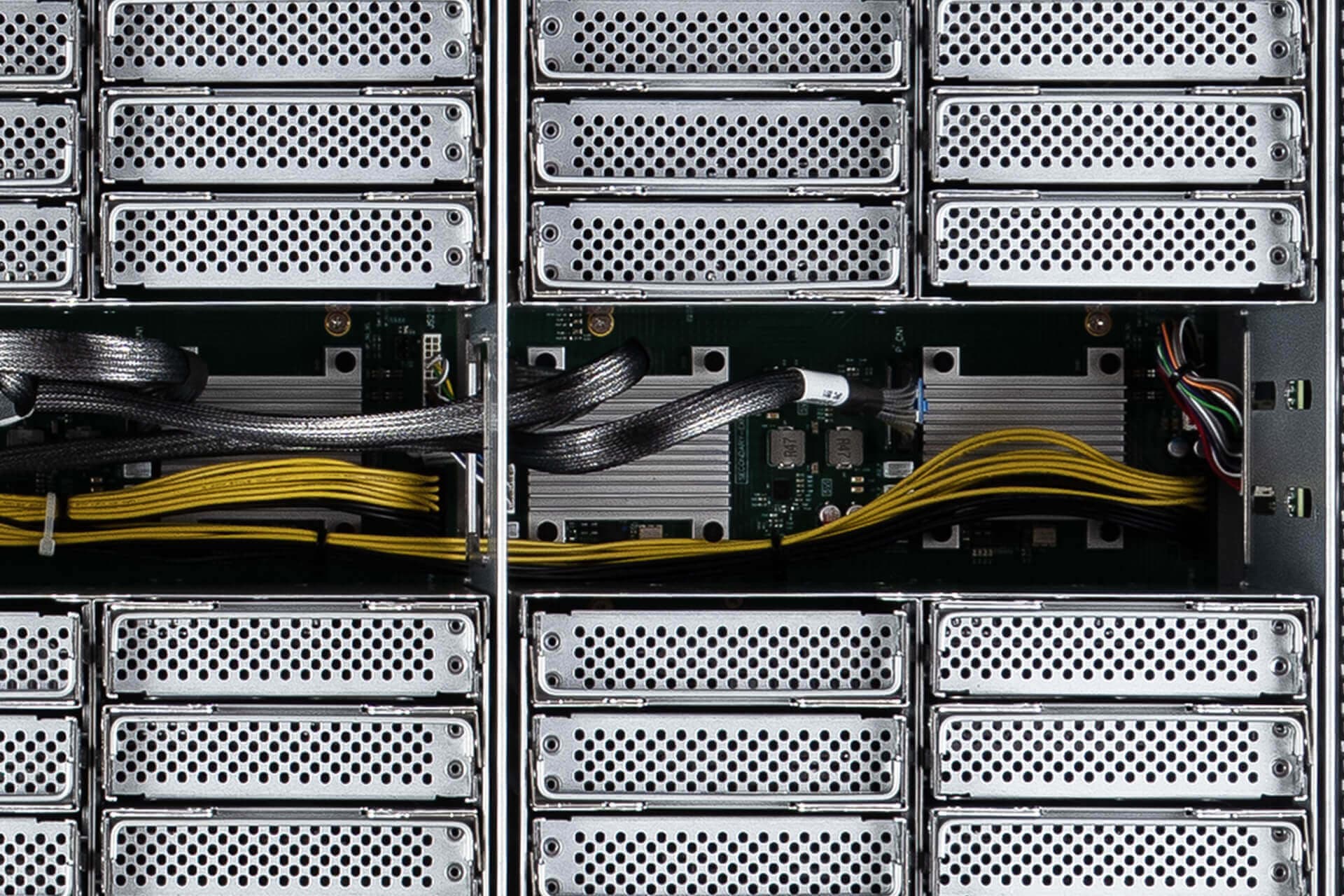

SAS4 Architecture
SAS4/SAS3 для современных массивов
Поддержка SAS4 24 Gb/s позволяет строить актуальные storage-конфигурации, а варианты SAS3 и SATA помогают сохранить гибкость при подборе контроллеров и накопителей.

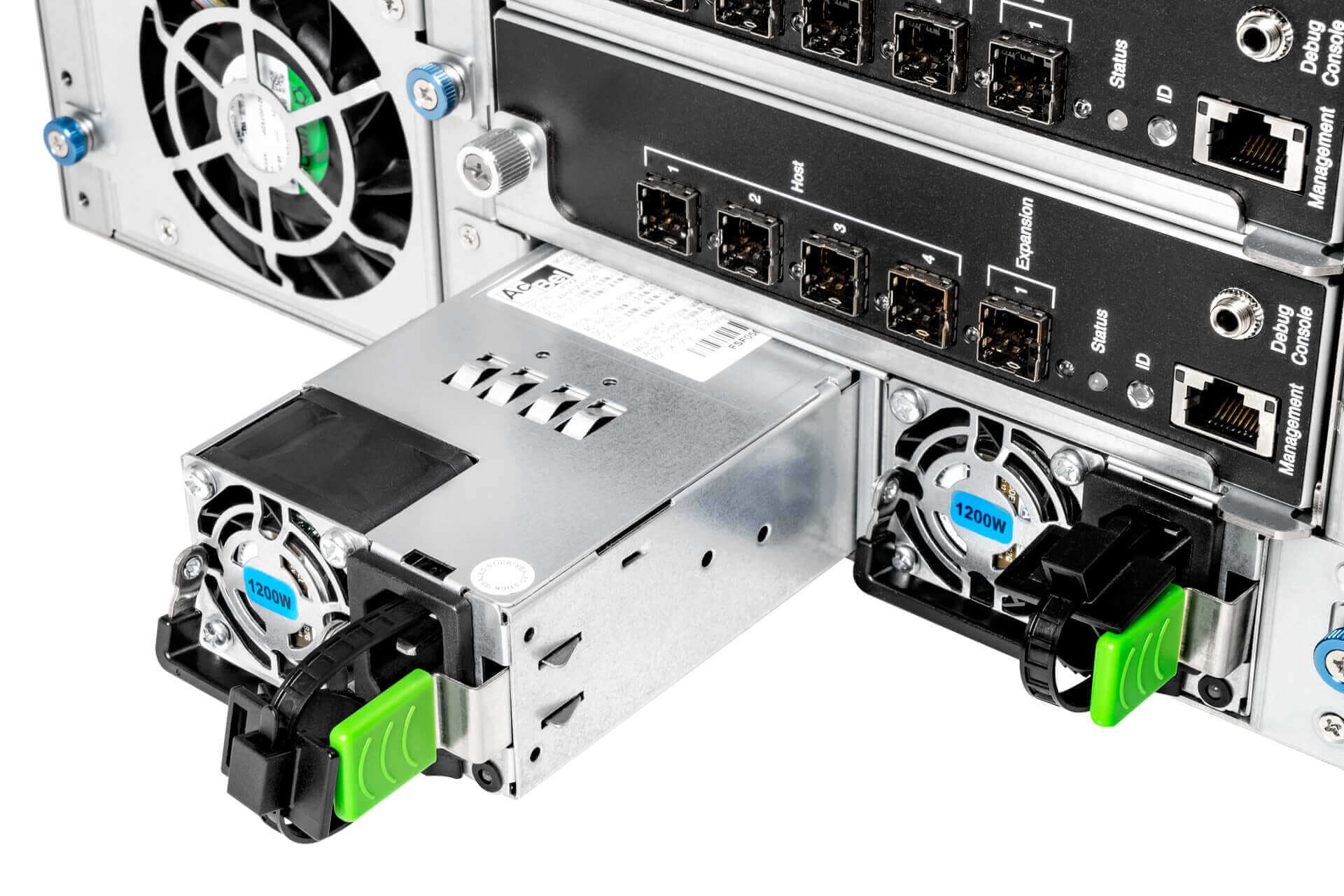

Cooling And Power
Охлаждение и питание для плотной загрузки

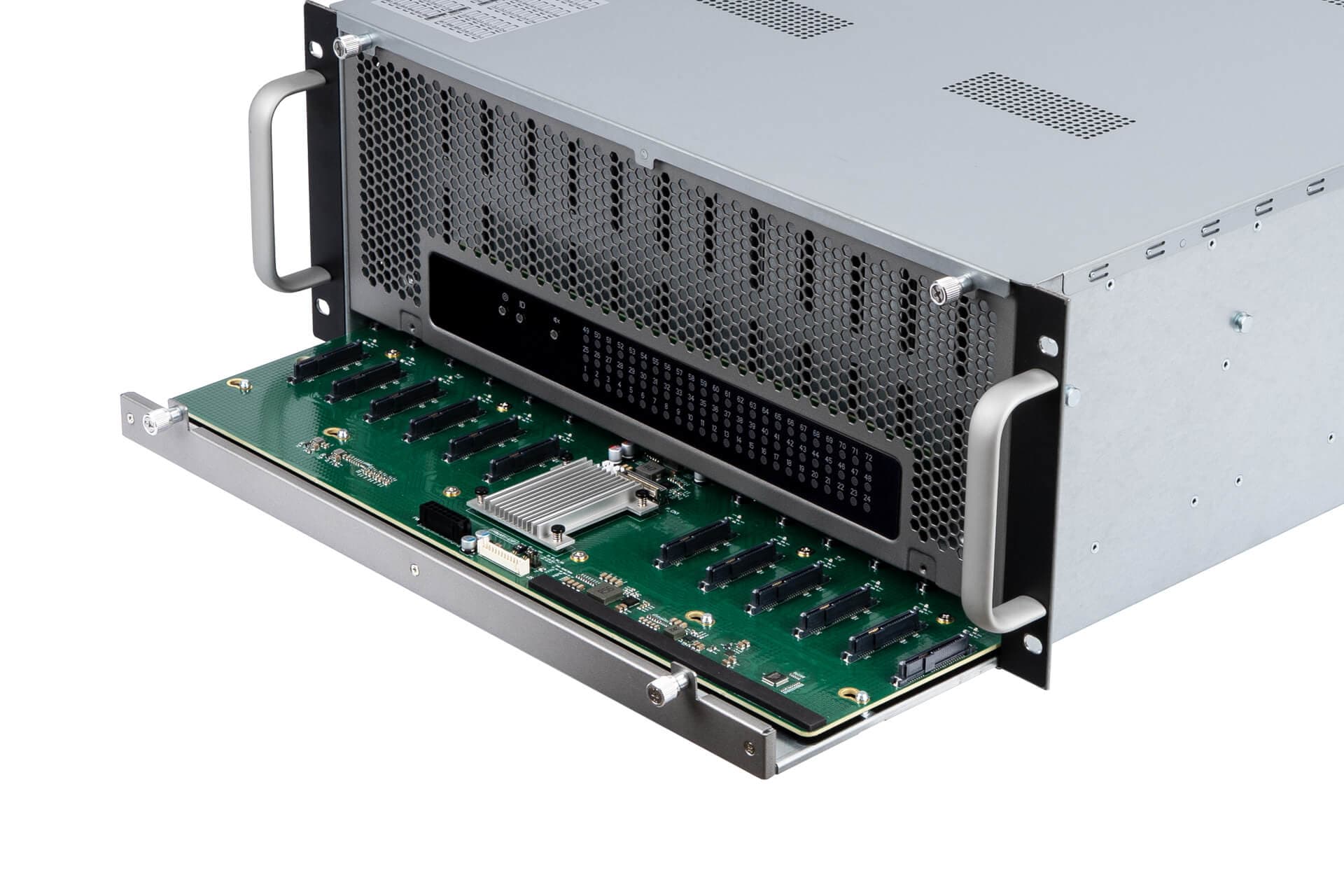

Четыре высокооборотистых 80 мм вентилятора и CRPS-блоки питания рассчитаны на стабильную работу плотной дисковой корзины. Сервисные модули вынесены так, чтобы обслуживать систему было проще.
Product Details

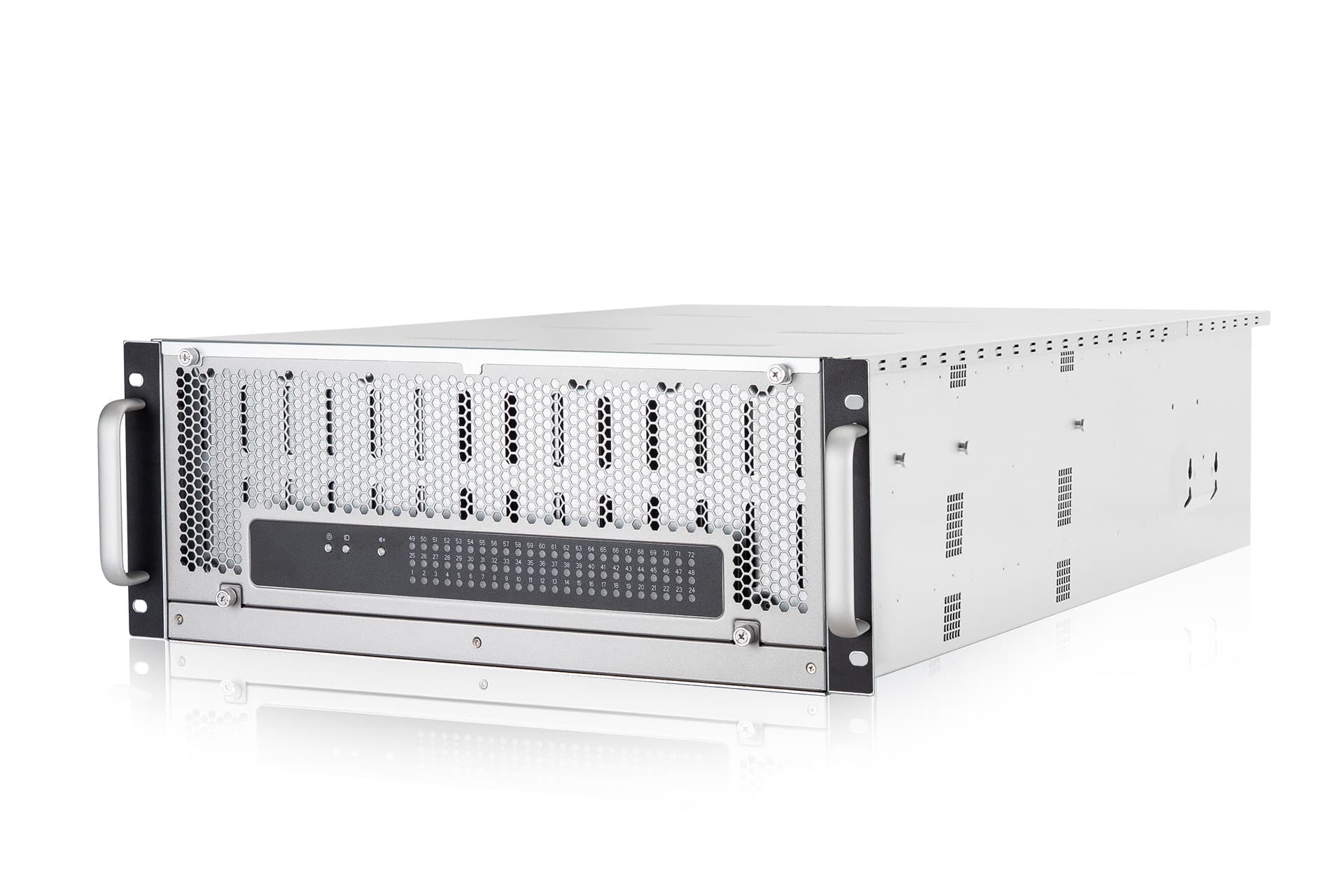

Детали конструкции InWin IW-RJ472-08
Specification
| Industry Standard | Compatible with EIA-RS310D standard 19" cabinets |
|---|---|

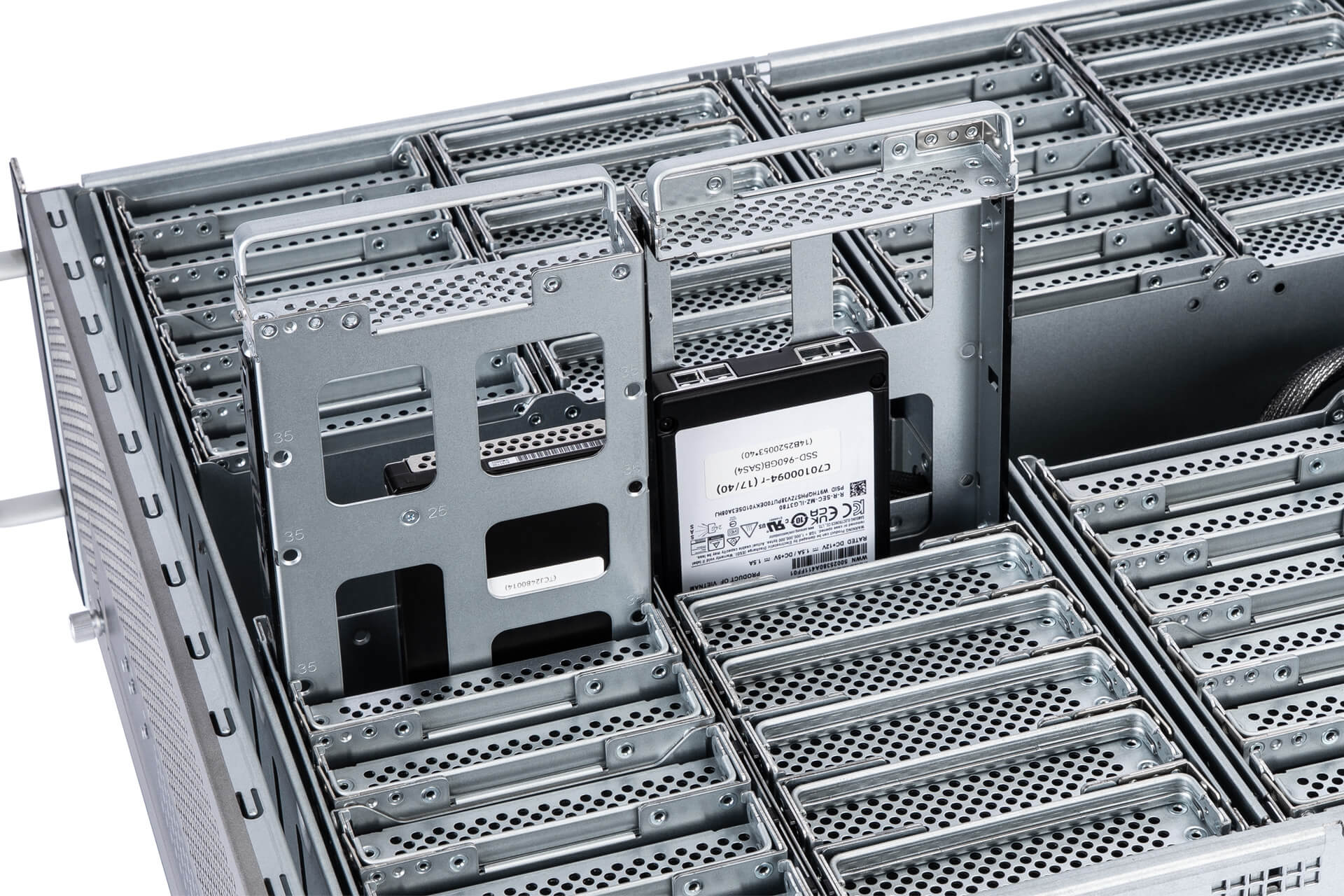

| Drive Bay | Internal 2.5"/3.5" hot-swap trays x 72 ( SAS4 24 Gb/s, SAS3 12 Gb/s, SATA 6Gb/s supported) |
| Power Supply | Supports: Form factor 80 PLUS Platinum CRPS • SAS4: 1600W/2000W • SAS3: 1200W/1600W |
| Indicators | Status LED, drive status LEDs for bay 1-72 |
| Front Control Panel | Power on/off, chassis ID Panel Color: Silver (SAS4), Gold (SAS3) |
| Cooling Fans | 80 x 38mm PWM hot-swap fans x 4, 12000 RPM |
| SAS4 Backplane | Backplane x 3 • Host: each backplane equipped with 2 edge chipsets, MCIO 8i × 1 per edge • HDD: SAS/SATA × 24 per backplane Middle Plane: MCIO 8i x 6, MCIO 4i x 2 Bridge expanders x 2, Mini-SAS HD (SFF-8674)connector × 5 per expander module |
| SAS3 Backplane | Backplanes x 3: • Host: each backplane equipped with 2 edge expanders, Mini-SAS HD (SFF-8643) × 3 per expander • HDD: SAS/SATA × 24 per backplane Middle plane: Mini-SAS HD x 14 Bridge expanders x 2, Mini-SAS HD (SFF-8644) × 5 per expander module |
| Management | Smart fan, thermal monitor, HDD monitor, voltage monitor, alarm warming |
| Host/Expansion Port | 5 x Mini-SAS HD (SFF-8644) for each 12Gb/s expander module |
| SES | Supports SES-2 (SCSI enclosure service) |
| Maintenance | Supports management by Ethernet and RS-232 |
| HDD Power Management | HDD sequential power on |
| Temperature | 0ºC to 35ºC |
| Material | • Material: SGCC • Thickness: 1.2mm |

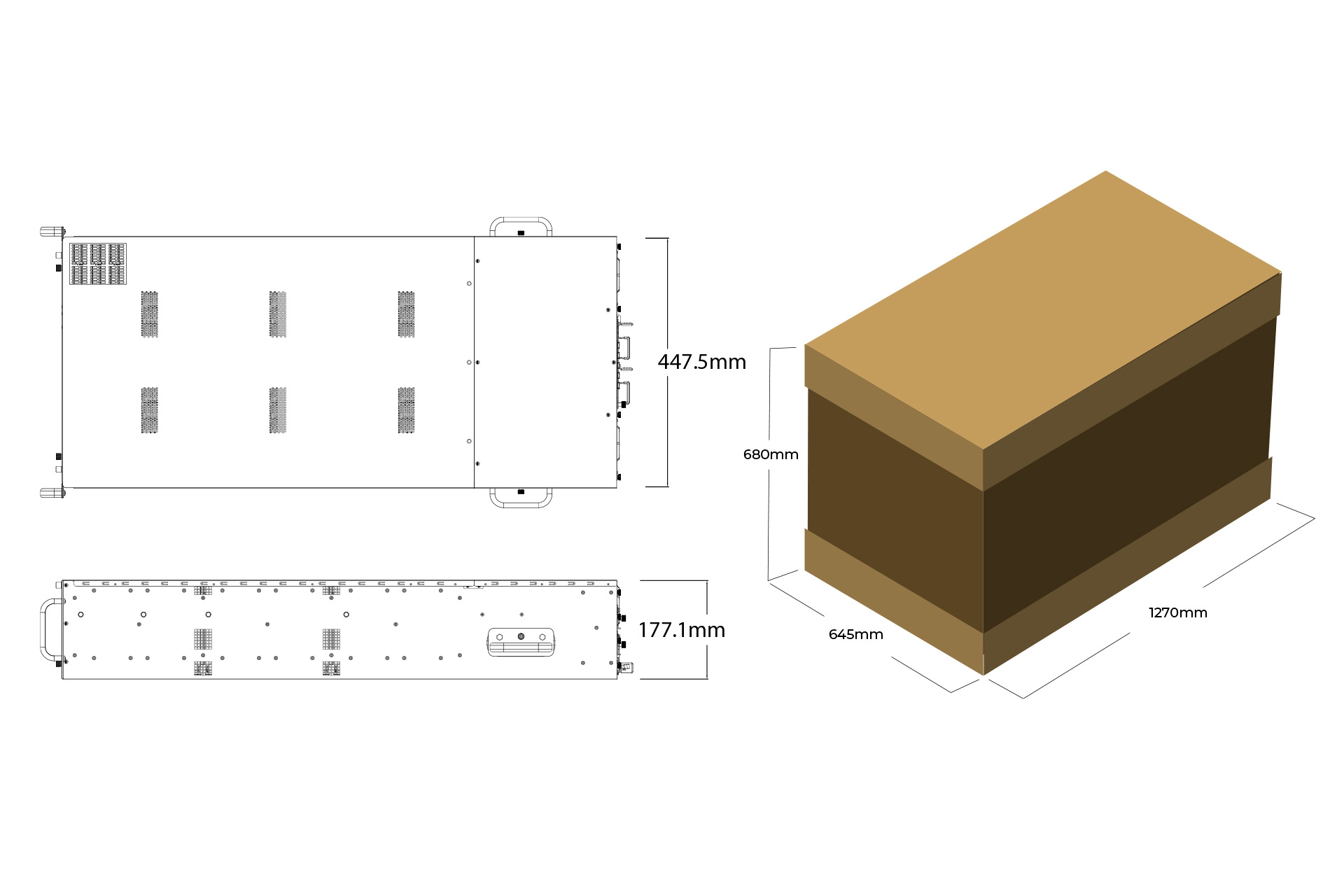

| Product Dimensions (DxWxH; Chassis Only) | 985.75 x 447.5 x 177.1mm (38.81" x 17.62" x 6.98") |
| Package Dimensions (DxWxH) | 1270 x 645 x 680mm |
| Weight | SAS4: • Net weight: 51.48 kg • Gross weight: 63.81 kg SAS3: • Net weight: 51.48 kg • Gross weight: 63.81 kg |
| Cubic Feet | 19.67 |
| Container Information | Single packing with pallets: • 20': 24pcs • 40': 52pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Download
IW-RJ472-08 SAS4 Gallery
zipIW-RJ472-08 SAS3 Gallery
zipIW-RJ472-08 SAS4 Compatibility List
pdfIW-RJ472-08 SAS3 User Manual
pdfIW-RJ472-08 SAS3 Backplane User Manual
pdfIW-RJ472-08 SAS4 Backplane Backplane User Manual
pdf| Item | Download | Preview |
|---|---|---|
| IW-RJ472-08 eDMpdf | Скачать | Открыть |
| IW-RJ472-08 SAS4 Galleryzip | Скачать | - |
| IW-RJ472-08 SAS3 Galleryzip | Скачать | - |
| IW-RJ472-08 SAS4 Compatibility Listpdf | Скачать | Открыть |
| IW-RJ472-08 SAS3 User Manualpdf | Скачать | Открыть |
| IW-RJ472-08 SAS3 Backplane User Manualpdf | Скачать | Открыть |
| IW-RJ472-08 SAS4 Backplane Backplane User Manualpdf | Скачать | Открыть |
Optional Items
Slide Rail
2RALZT412400

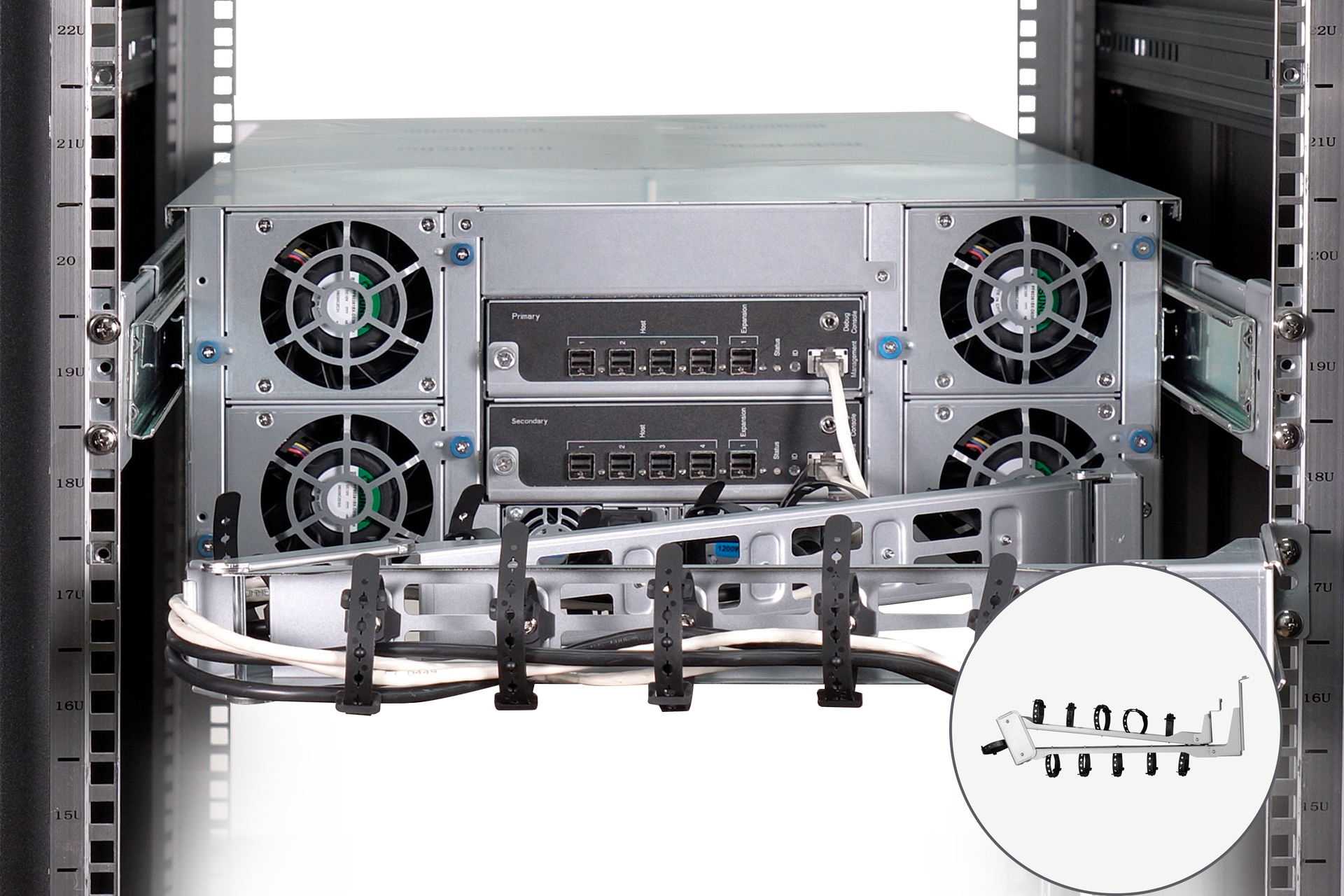

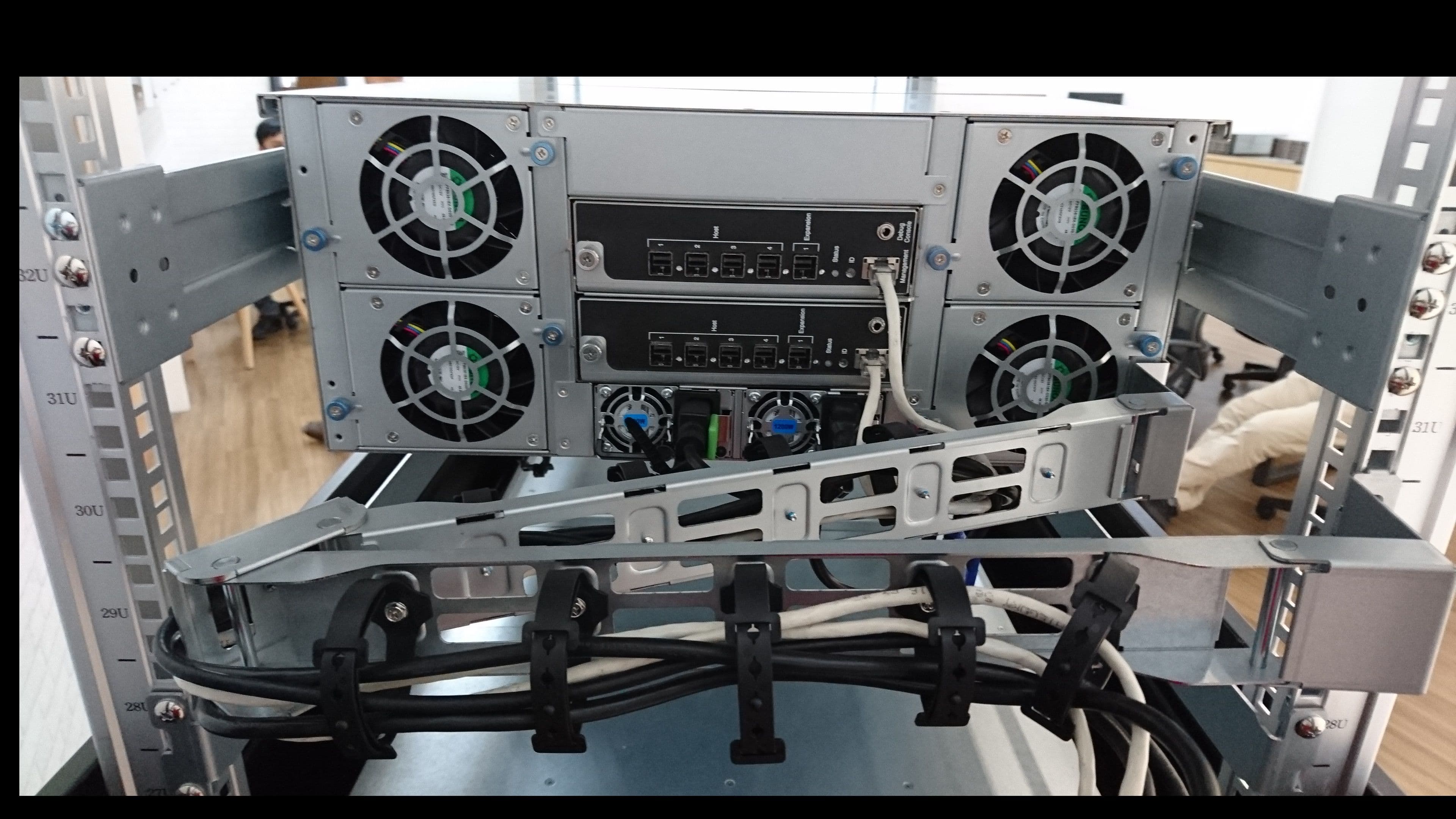

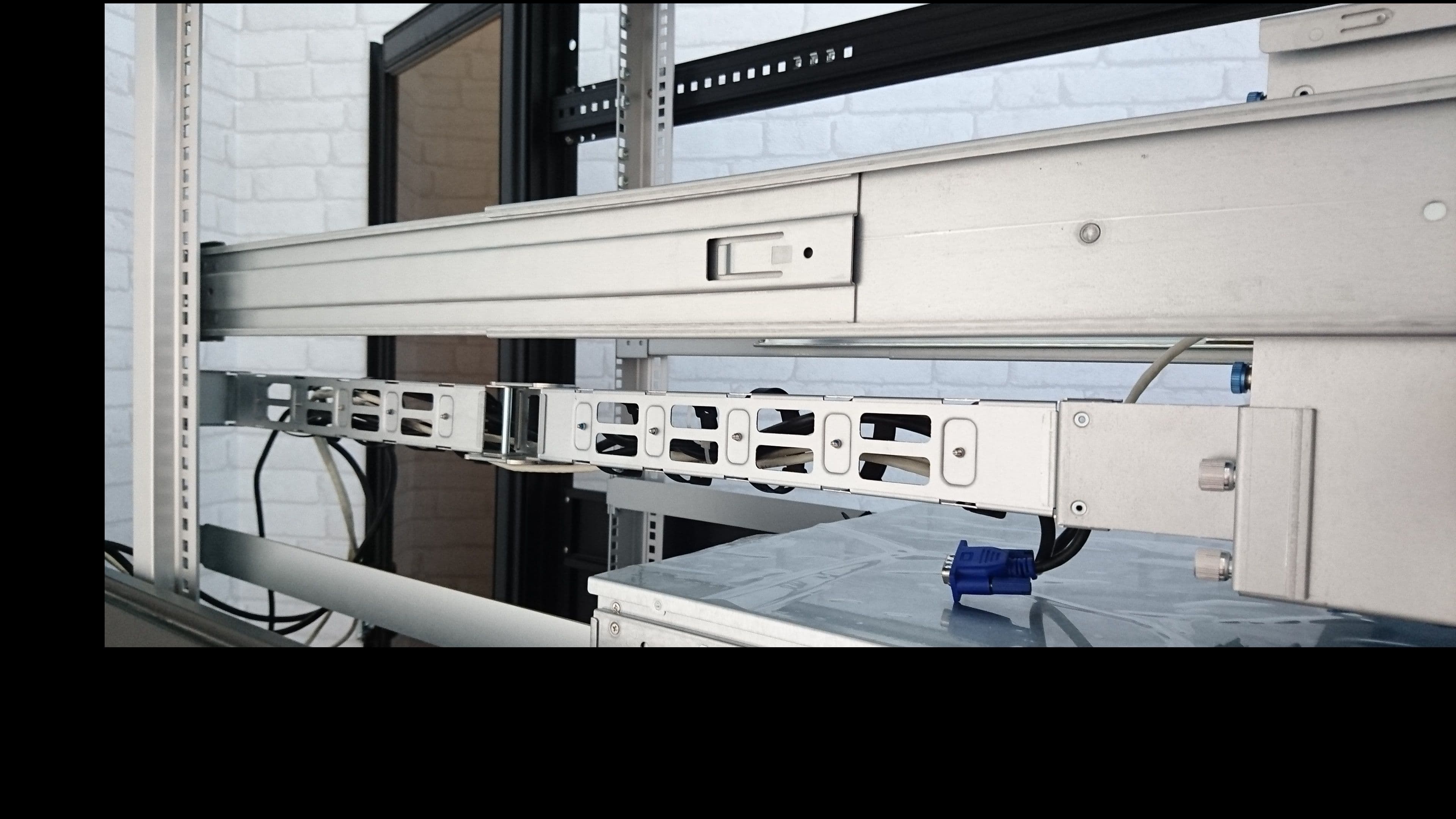

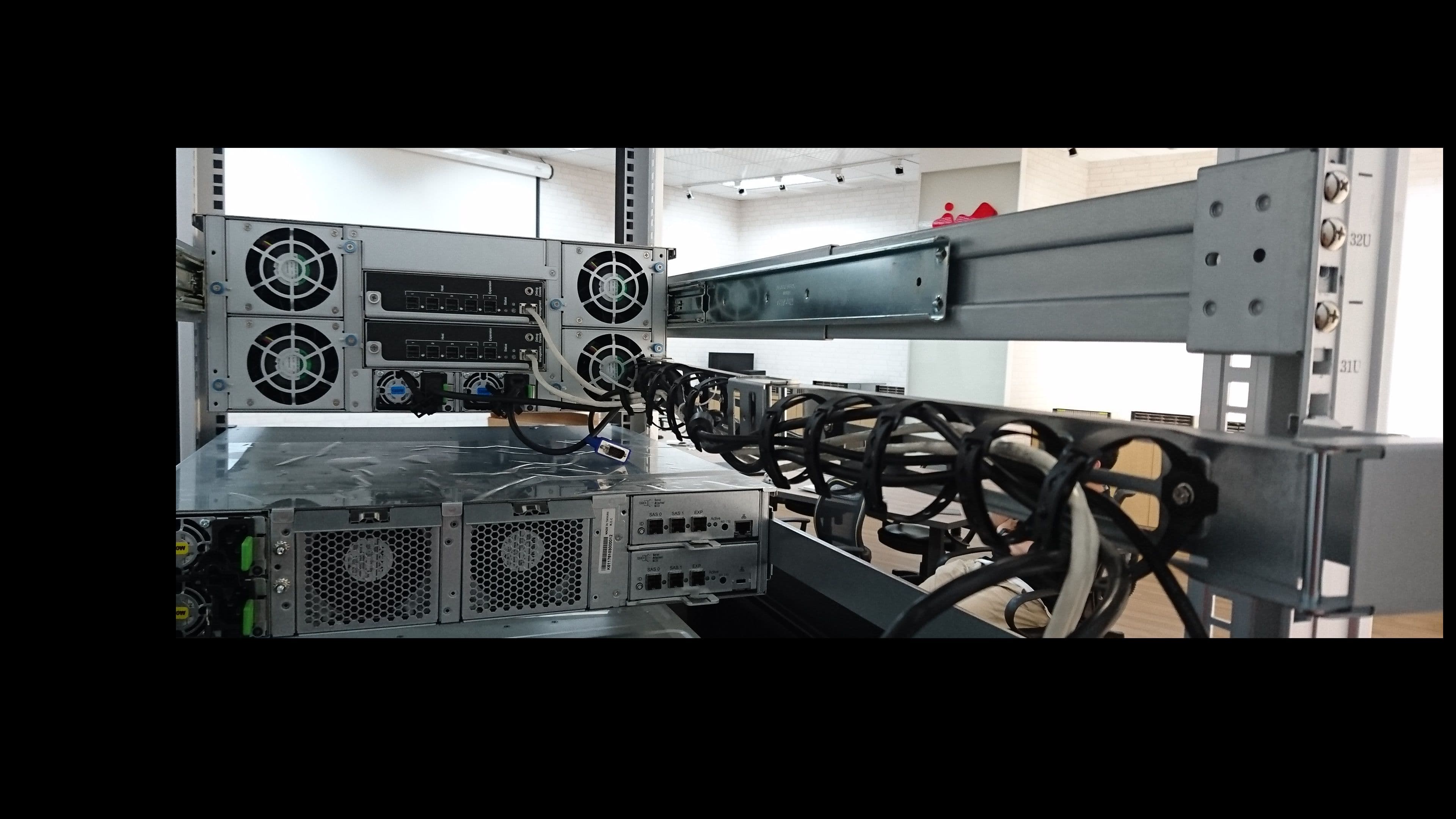

CMA (Cable Management Arm)
Support: Max. 1
Power Supply

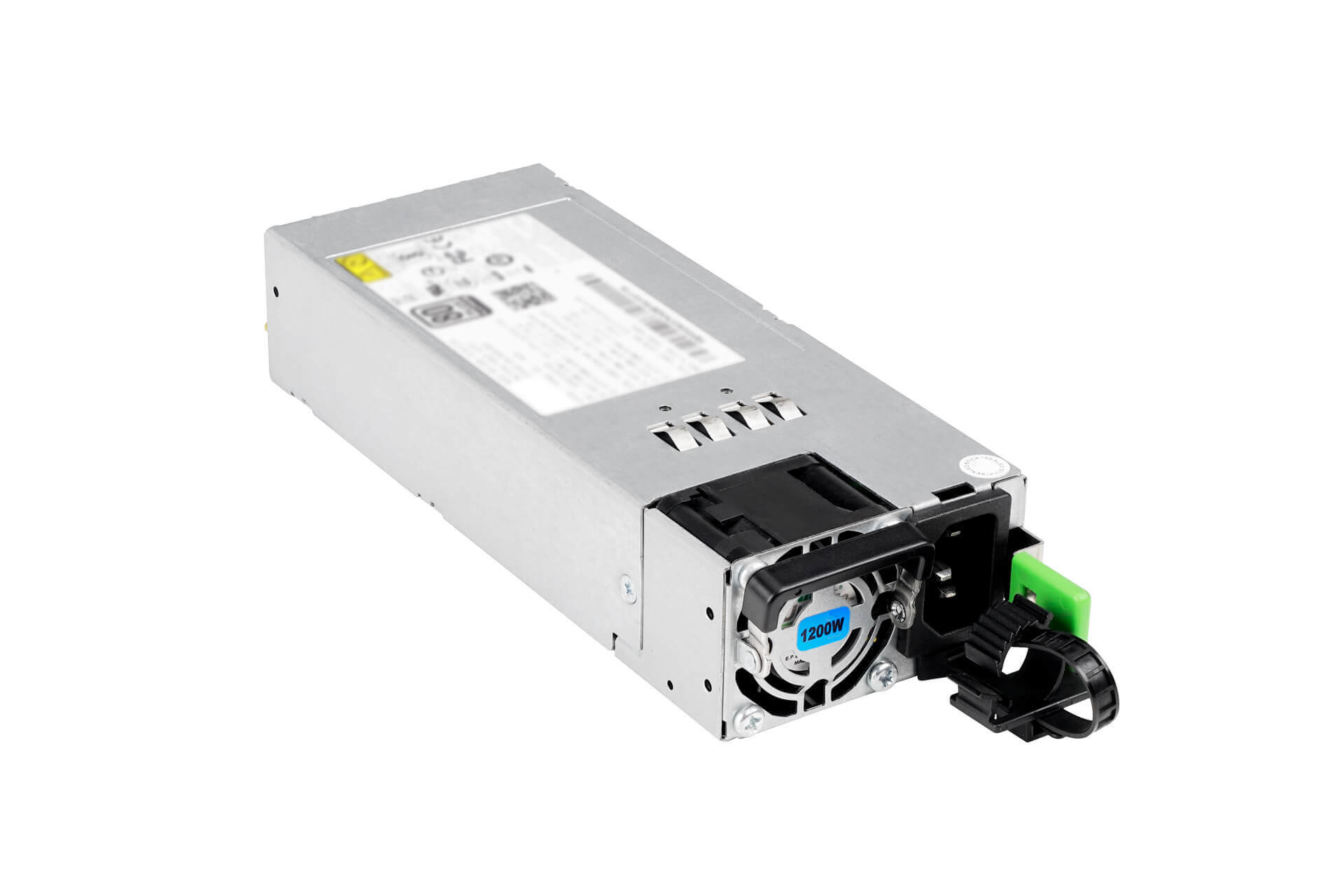

3RAMAP026501
80 PLUS Platinum CRPS 1200W (AC input 100-127V, total power 800W max. / AC input 200-240V, total power 1200W max.)
Support: Max. 2

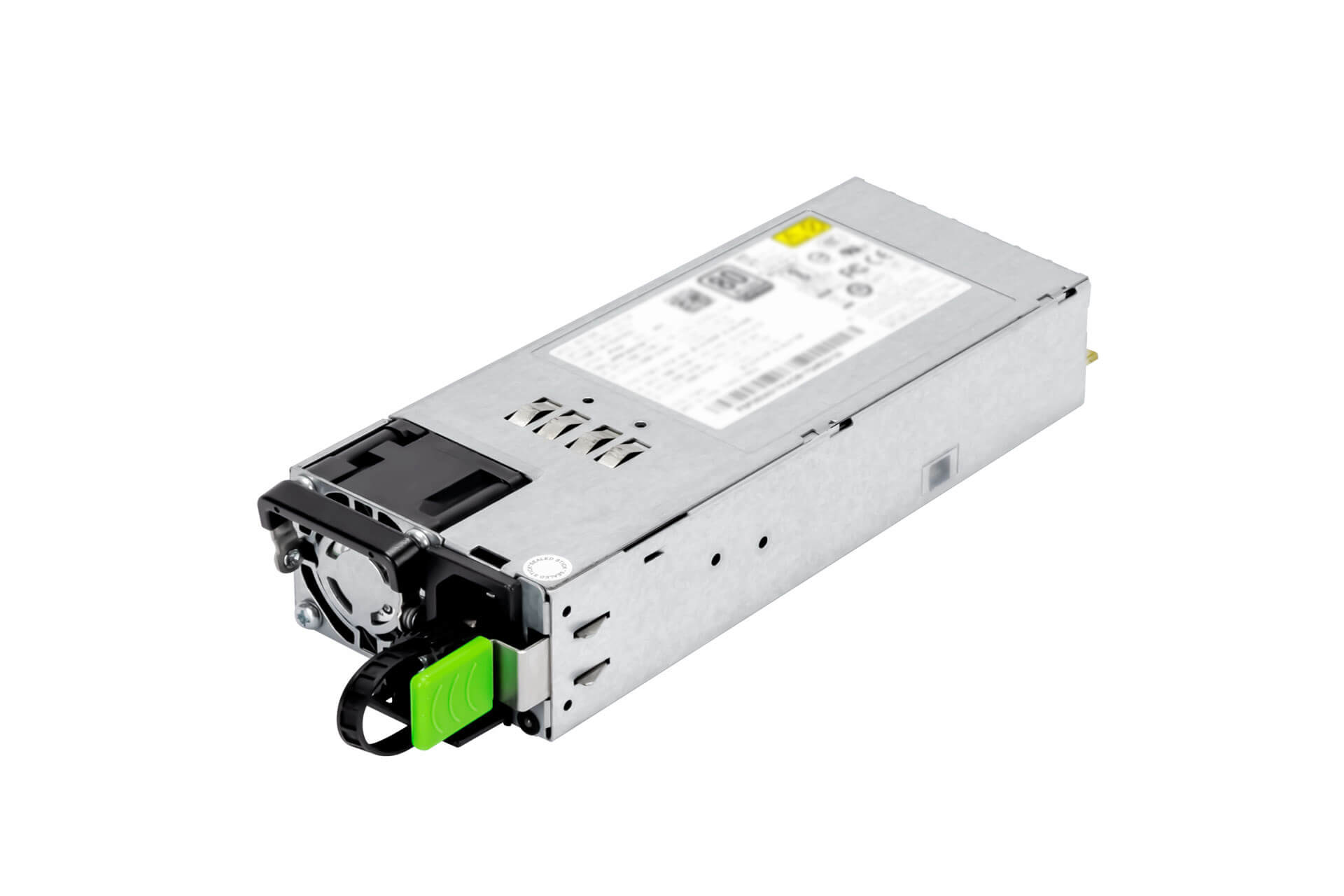

Power Supply
3RAMAP044300
80 PLUS Platinum CRPS 1600W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 1600W max.)
Support: Max. 2

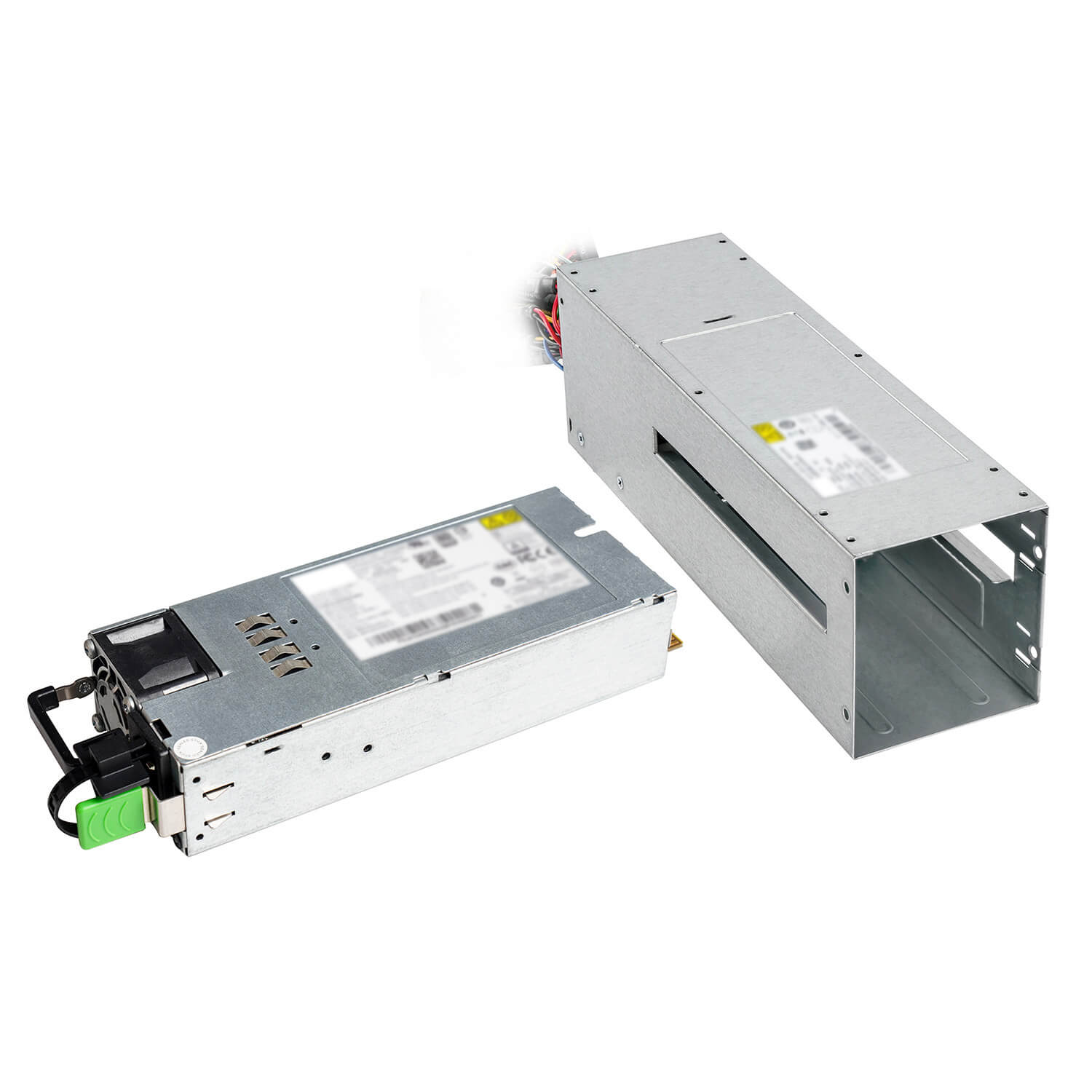

Power Supply
3RAMAP038600
80 PLUS Platinum CRPS 2000W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 2000W max.)
Support: Max. 2
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Slide Rail | 2RALZT412400 | CMA (Cable Management Arm) | Max. 1 | |
| Power Supply | 3RAMAP026501 | 80 PLUS Platinum CRPS 1200W (AC input 100-127V, total power 800W max. / AC input 200-240V, total power 1200W max.) | Max. 2 | |
| Power Supply | 3RAMAP044300 | 80 PLUS Platinum CRPS 1600W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 1600W max.) | Max. 2 | |
| Power Supply | 3RAMAP038600 | 80 PLUS Platinum CRPS 2000W (AC input 100-127V, total power 1000W max. / AC input 200-240V, total power 2000W max.) | Max. 2 | |
