3U Chassis
3U корпус с четырьмя 5.25" отсеками для модульной сборки

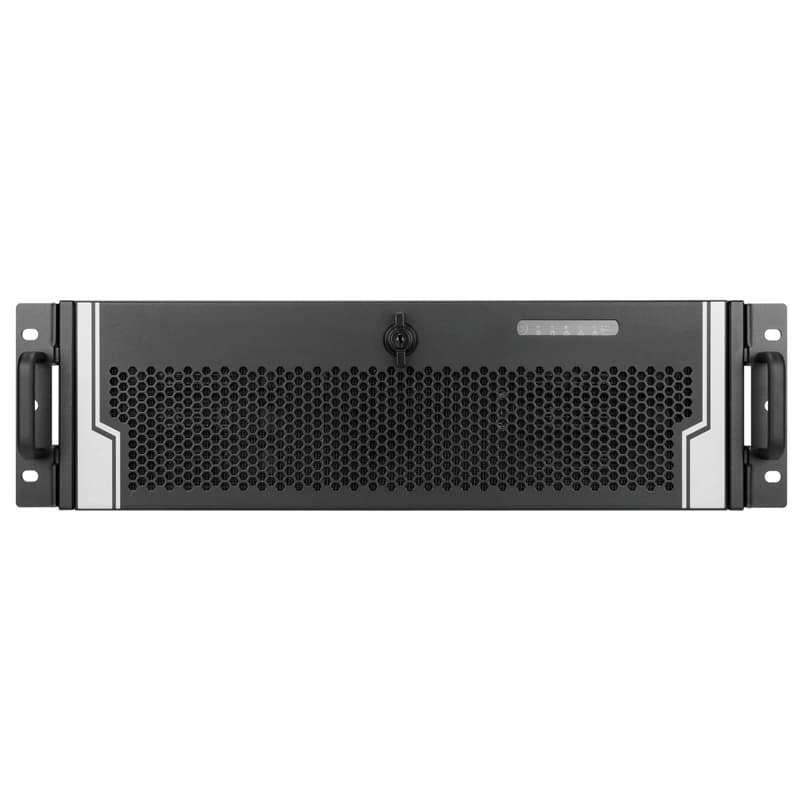

IW-R300-01N - 3U rackmount-корпус для ATX и CEB-плат, где важны полноразмерные PCIe-карты и свободная фронтальная зона под модули. Четыре внешних 5.25" отсека позволяют собрать сервер, appliance или систему хранения под конкретную задачу.
Платы
ATX / CEB
Отсеки
4 x 5.25"
PCIe
7 x full-height
Глубина
550 мм
Modular Front

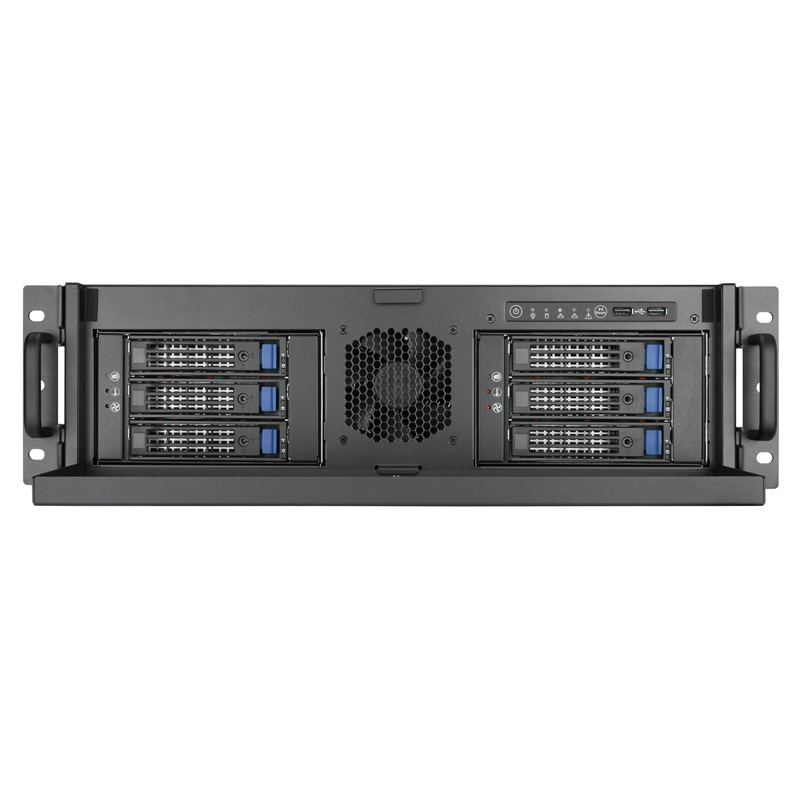

Четыре внешних 5.25" отсека
Переднюю часть можно использовать под корзины накопителей, специализированные модули, оптический привод или другую оснастку. Это делает корпус удобной основой для нестандартных серверных конфигураций.
Full-Height PCIe
Семь полноразмерных слотов расширения
Высота 3U позволяет устанавливать full-height PCIe-карты без низкопрофильных ограничений: сетевые адаптеры, HBA, RAID-контроллеры и специализированные платы.
Service Layout
Поддержка одинарного или резервируемого 2U-питания
Корпус рассчитан на 2U single PSU или 1+1 redundant PSU. Это помогает подобрать питание под бюджетную или более отказоустойчивую конфигурацию.
Product Details

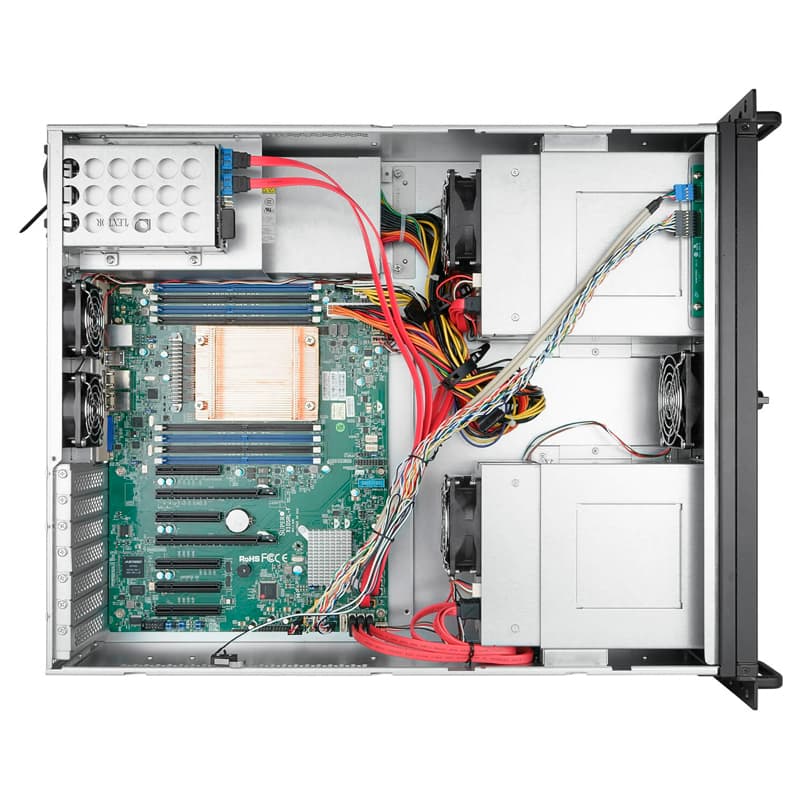

Детали конструкции InWin IW-R300-01N
Specification
| Industry Standard | Compatible with EIA-RS310D standard 19" cabinets |
|---|---|
| M/B Form Factor | ATX (12" x 9.6"), CEB (12" x 10.5") |
| Drive Bay | • External: 5.25" x 4 • 2.5" hot-swap x 2 (optional) |
| Power Supply | Supports: • Form factor: 2U single or 2U 1+1 redundant • Watt: single 500W , redundant 550W |
| Indicators | Power status, HDD, LAN activity LEDs |
| Front Control Panel | Power switch, system reset, USB 2.0 x 2 |
| Chassis Security | Intrusion switch (optional) |

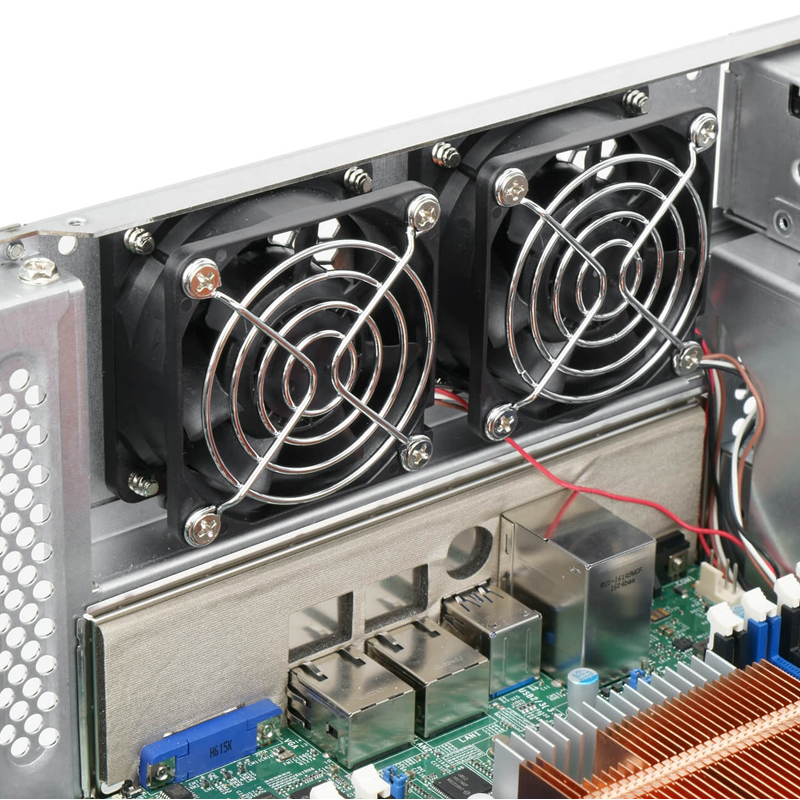

| Cooling Fans | Supports: • 80 x 25 mm PWM front fan x 1 • 60 x 25 mm PWM rear fan x 2 (optional) |
| Expansion Slot | Full height PCI slot x 7 |
| Material | • Material: SGCC • Thickness: 1.2mm |
| Rail Kit | Supports 28" ball-bearing rail |
| Product Dimensions (DxWxH; Chassis Only) | 550 x 482.6 x 133.4mm (21.7" x 19" x 5.25") |
| Package Dimensions (DxWxH) | 710 x 595 x 258mm |
| Weight (Chassis Only) | • Net weight: 12.3kg • Gross weight: 17.8kg |
| Cubic Feet | 3.91 |
| Container Information | Single packing with pallets: • 20': 168pcs • 40': 350pcs • 40' HQ: 400pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Optional Items

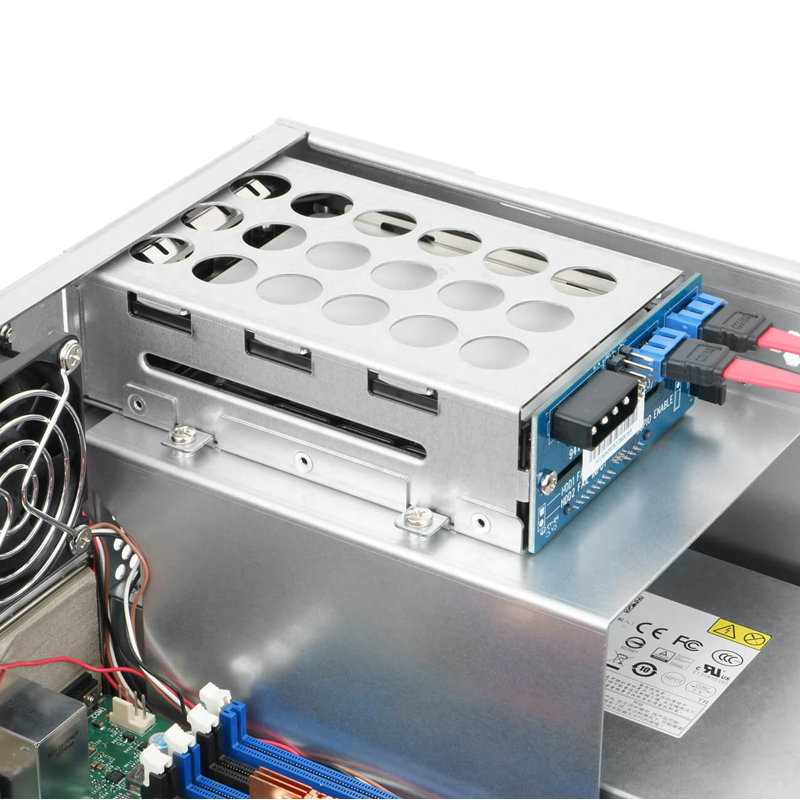

Storage Kit

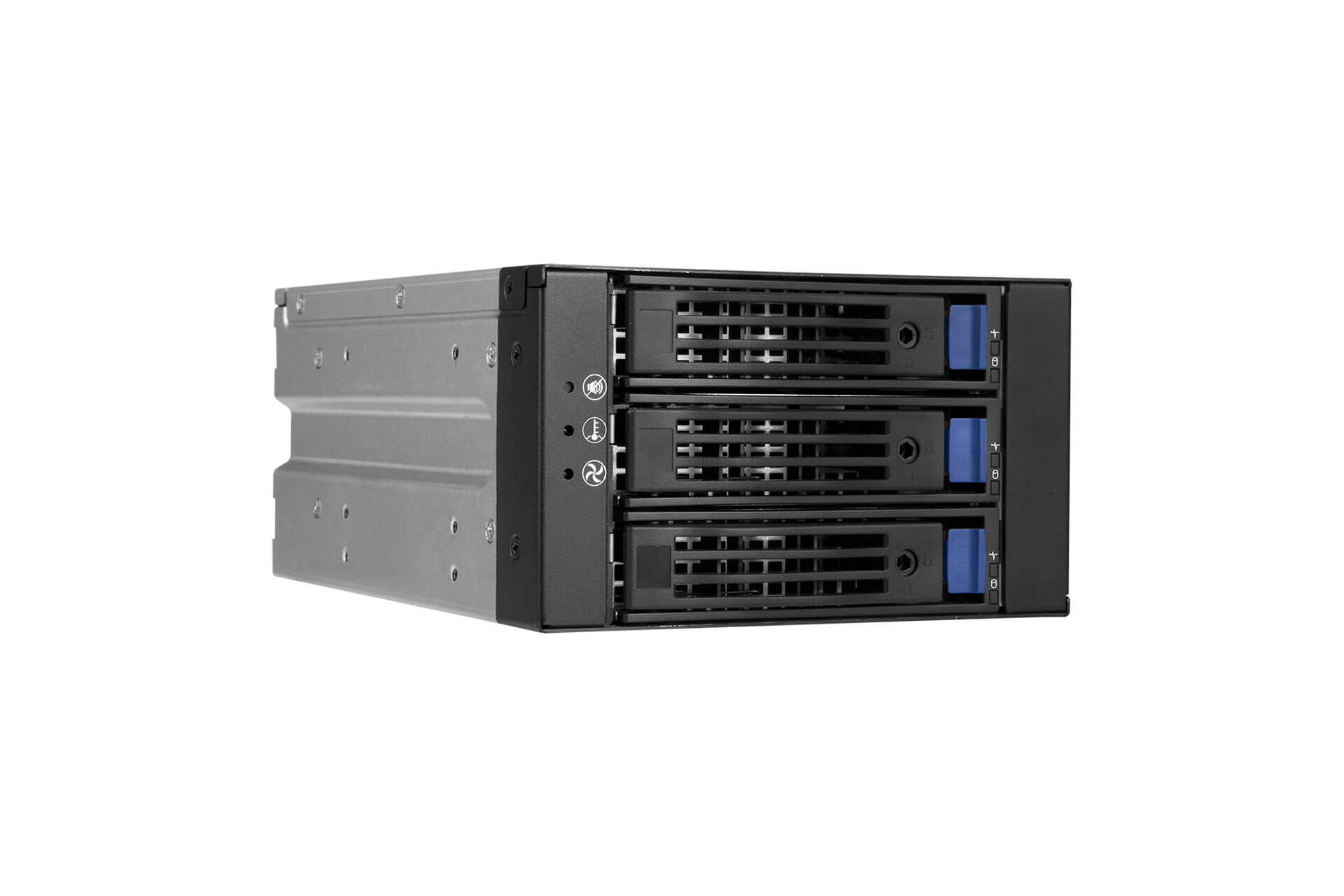

2RAKID044201
IW-SK23-02, 2.5"/3.5" SAS/SATA III Storage Kit, 12Gb/s
Support: Max. 2
Storage Kit

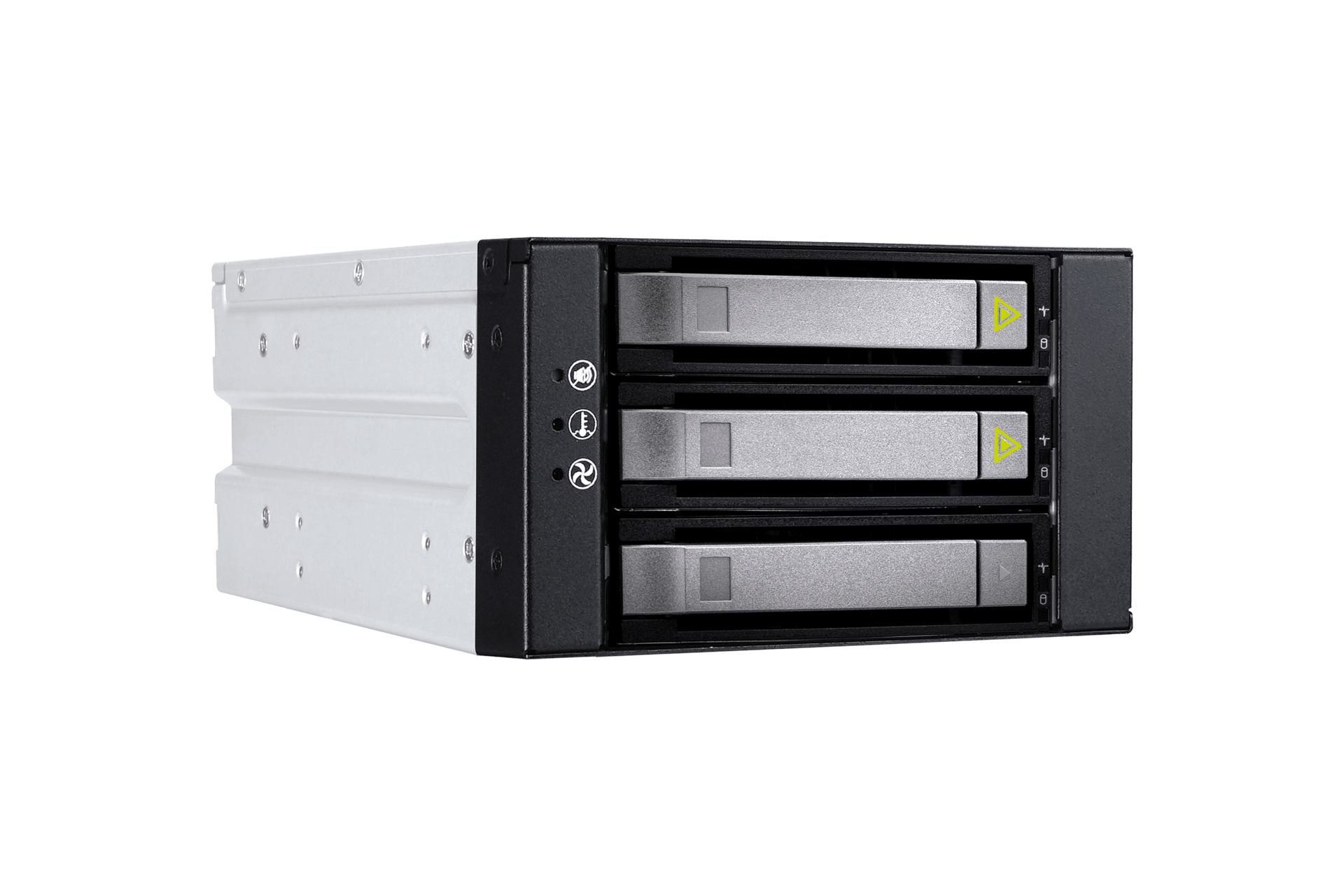

2RAKID088302
IW-SK23-07, 2.5"/3.5" NVMe/SAS/SATA III Storage Kit, 12Gb/s
Support: Max. 2
HDD Tray
2RALXX426400

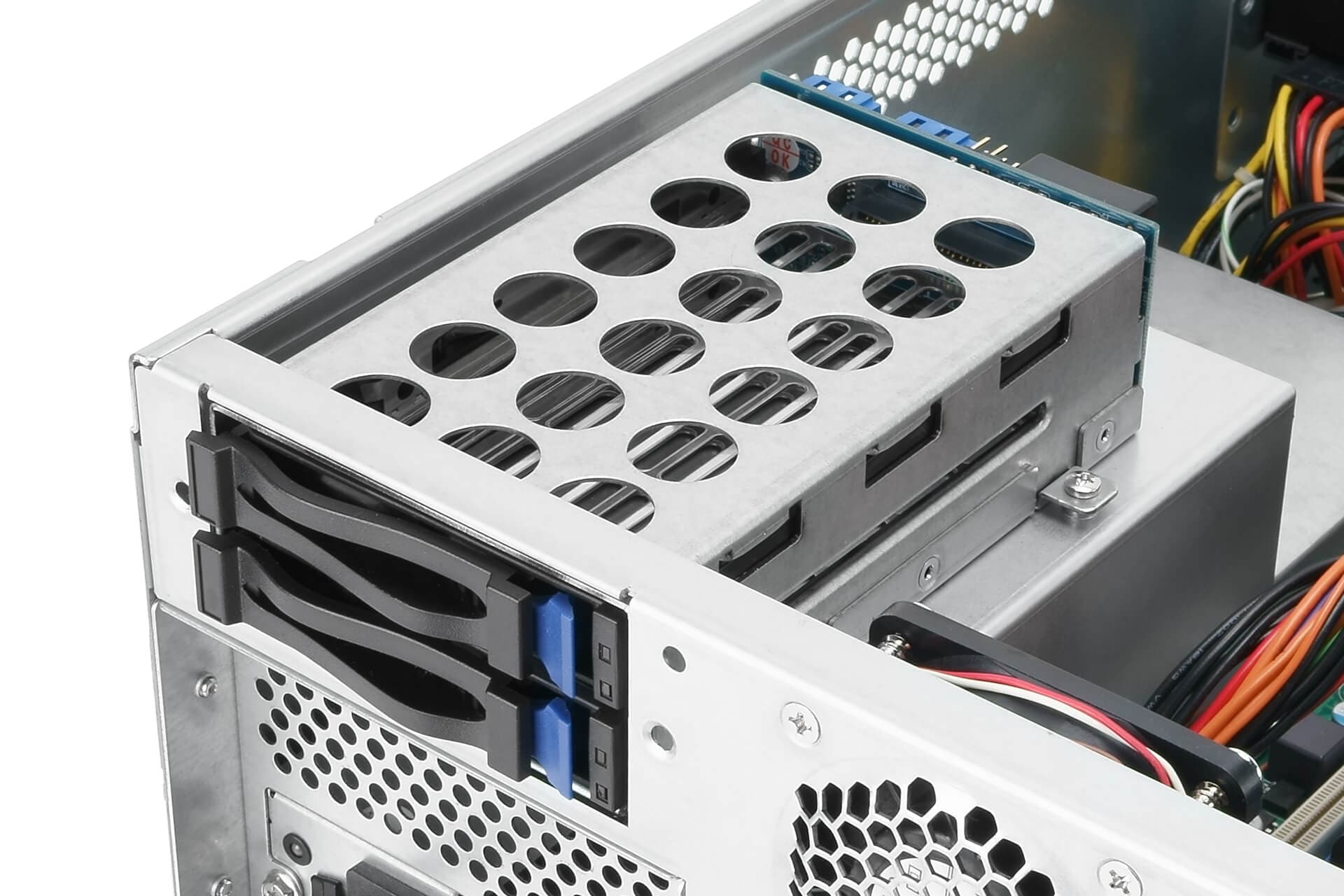

Rear 2.5" hot-swap module
Support: 2 Bays
Fan
-
60 x 25mm, PWM, 4500RPM
Support: 1
Fan
-
80 x 25mm, PWM, 4500RPM
Support: 1
Fan
-
80 x 25mm Fan Module
Support: 1
Power Supply
-
1U single 500W, Gold
Support: 1
Power Supply
-
2U single 500W, Bronze
Support: 1
Power Supply
-
CRPS 500W, Plainum
Support: Max. 2
Power Supply
-
CRPS 800W, Platinum
Support: Max. 2
Slide Rail
-
28" screwless slide rail, ball-bearing
Support: 1 set
Others
3RAMRW011300
Intrusion switch / 800mm
Support: 1
Others
3RAMRW038000

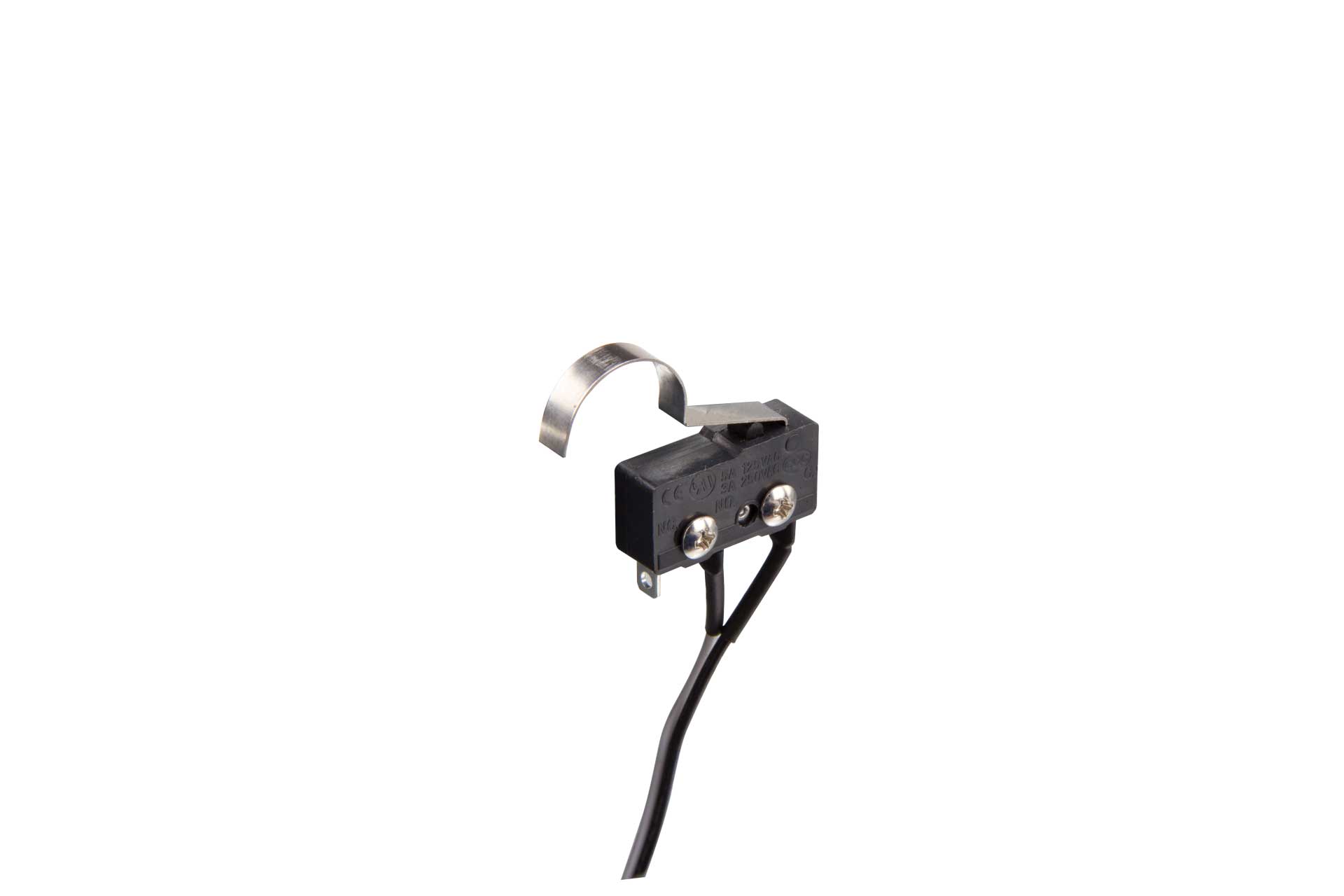

Intrusion switch / 600mm
Support: 1
Others
-
Front I/O USB 3.0
Support: 1
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Storage Kit | 2RAKID044201 | IW-SK23-02, 2.5"/3.5" SAS/SATA III Storage Kit, 12Gb/s | Max. 2 | |
| Storage Kit | 2RAKID088302 | IW-SK23-07, 2.5"/3.5" NVMe/SAS/SATA III Storage Kit, 12Gb/s | Max. 2 | |
| HDD Tray | 2RALXX426400 | Rear 2.5" hot-swap module | 2 Bays | |
| Fan | - | 60 x 25mm, PWM, 4500RPM | 1 | |
| Fan | - | 80 x 25mm, PWM, 4500RPM | 1 | |
| Fan | - | 80 x 25mm Fan Module | 1 | |
| Power Supply | - | 1U single 500W, Gold | 1 | |
| Power Supply | - | 2U single 500W, Bronze | 1 | |
| Power Supply | - | CRPS 500W, Plainum | Max. 2 | |
| Power Supply | - | CRPS 800W, Platinum | Max. 2 | |
| Slide Rail | - | 28" screwless slide rail, ball-bearing | 1 set | |
| Others | 3RAMRW011300 | Intrusion switch / 800mm | 1 | |
| Others | 3RAMRW038000 | Intrusion switch / 600mm | 1 | |
| Others | - | Front I/O USB 3.0 | 1 |
