2U Chassis
2U универсальный корпус для EEB, CEB и ATX-плат

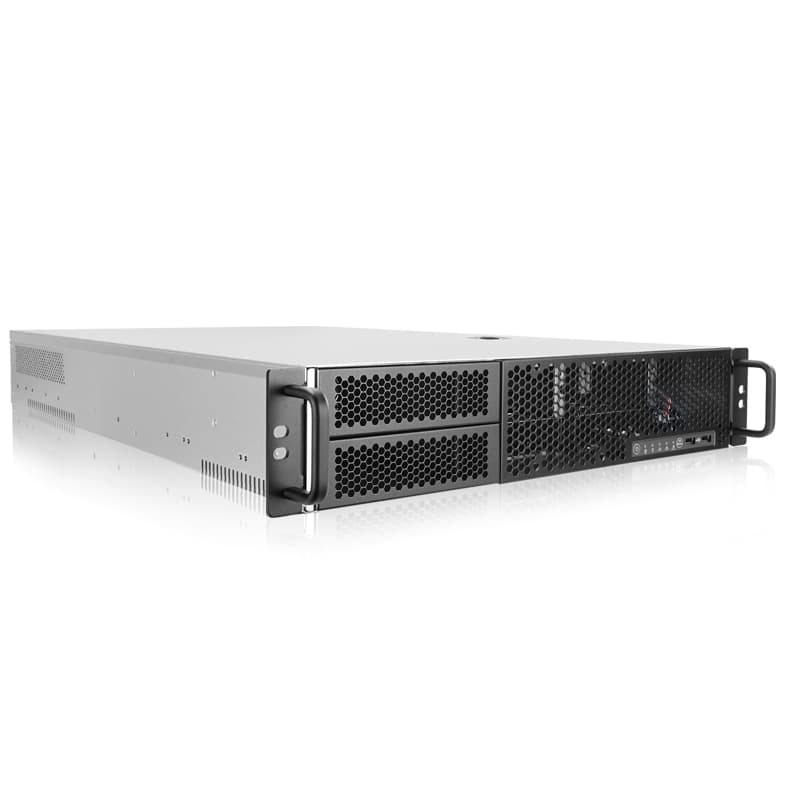

IW-R200-01N подходит для базовых стоечных серверов 2U, где нужны полноразмерная серверная плата, внутренние 3.5" накопители и низкопрофильные карты расширения. Модель удобна для инфраструктурных узлов, контроллеров и систем с внутренним дисковым набором без фронтального hot-swap.
Платы
ATX / CEB / EEB
Диски
6 x 3.5" внутри
Слоты
7 x low-profile PCIe
Питание
CRPS 550 Вт
Universal 2U
Большая плата в стандартной высоте 2U
Корпус рассчитан на EEB, CEB и ATX-платы. Это дает запас по совместимости для серверных платформ и позволяет собрать систему без перехода на более высокий 3U/4U формат.

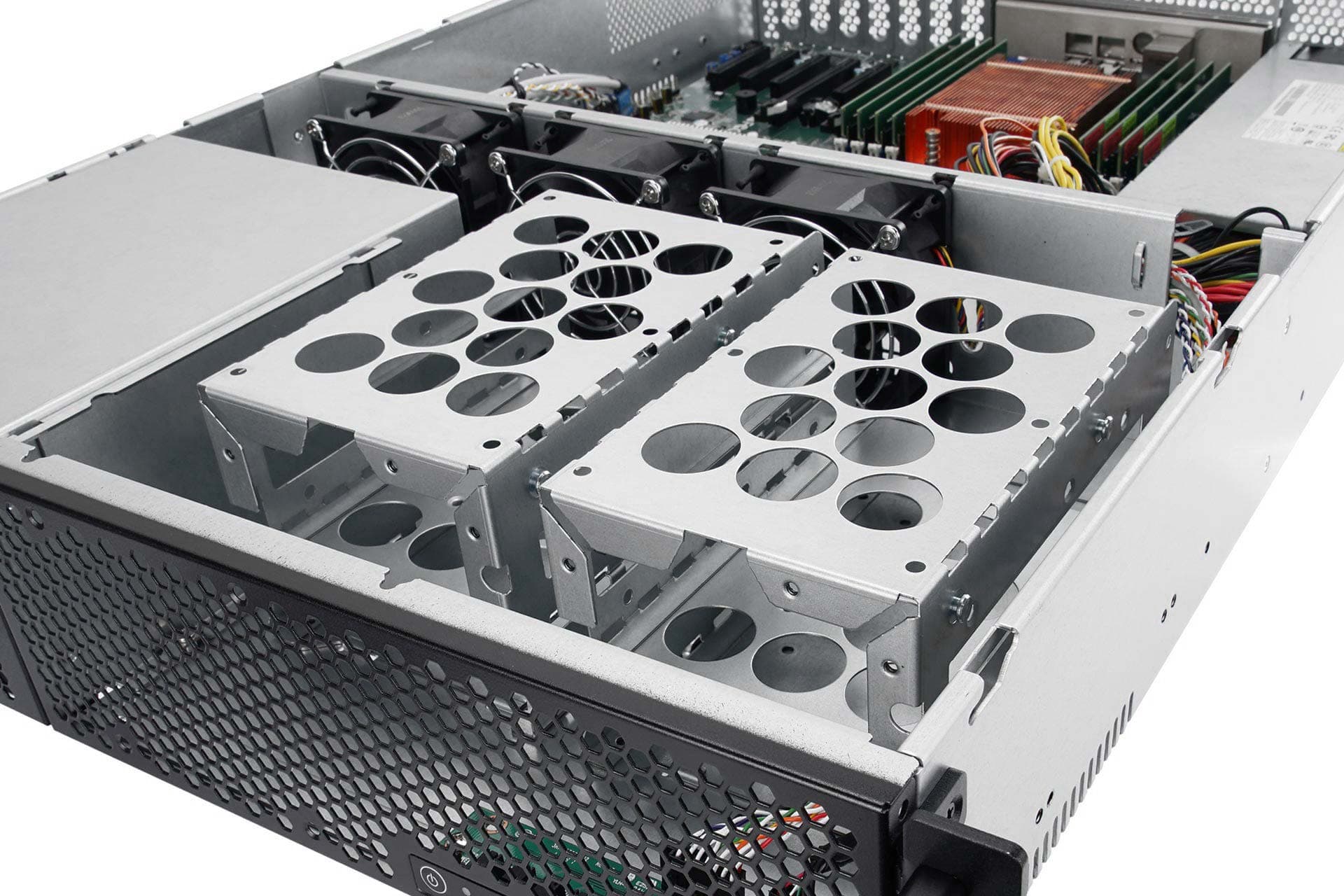

Internal Storage
Шесть внутренних 3.5" отсеков
Внутренние места под накопители подходят для локального массива, архивного хранения или системных дисков, когда обслуживание дисков с передней панели не требуется.
Expansion
Семь низкопрофильных слотов расширения
Корпус можно использовать с сетевыми картами, HBA, RAID-контроллерами и другими low-profile PCIe платами. Это полезно для универсальных серверных сборок.
Product Details

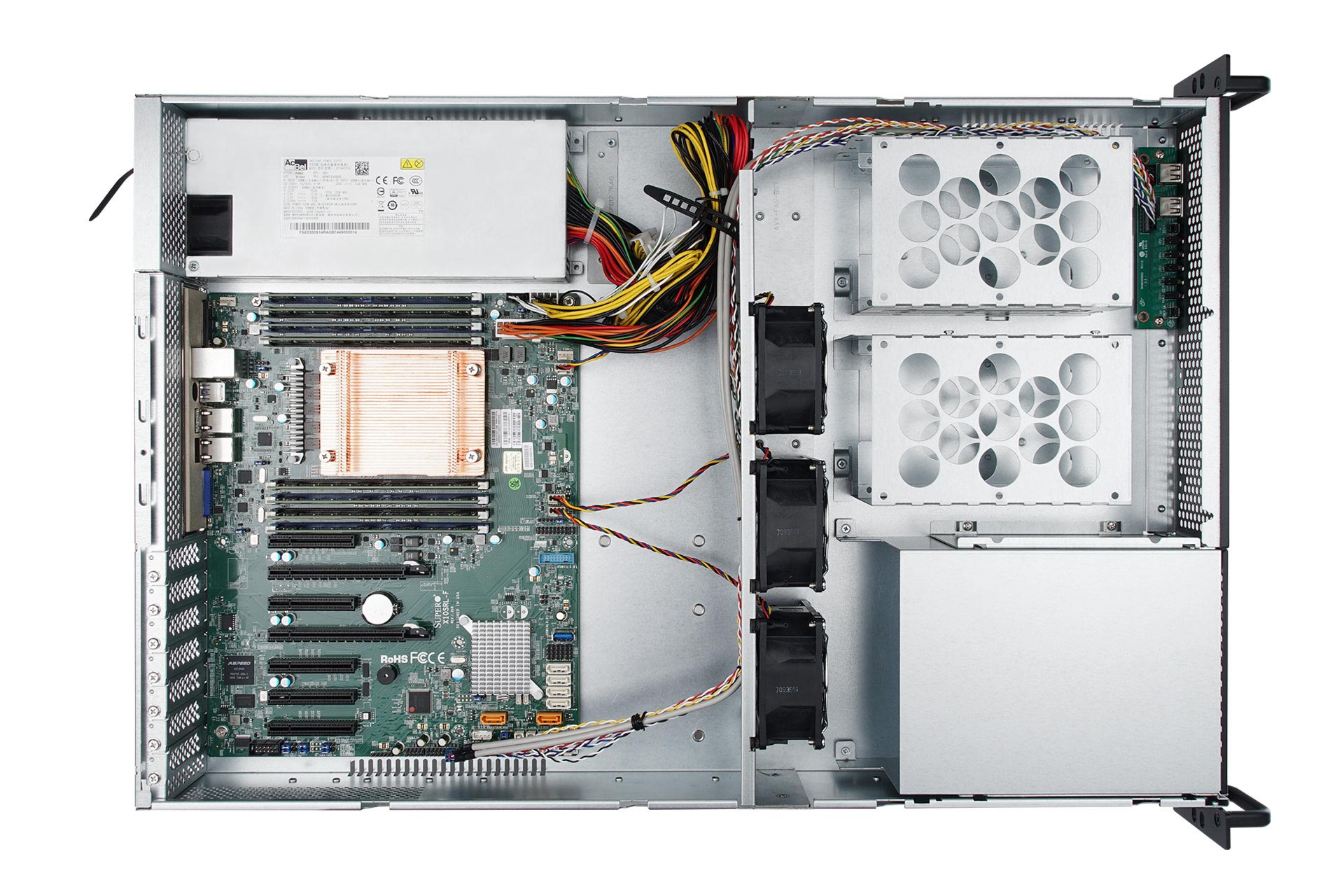

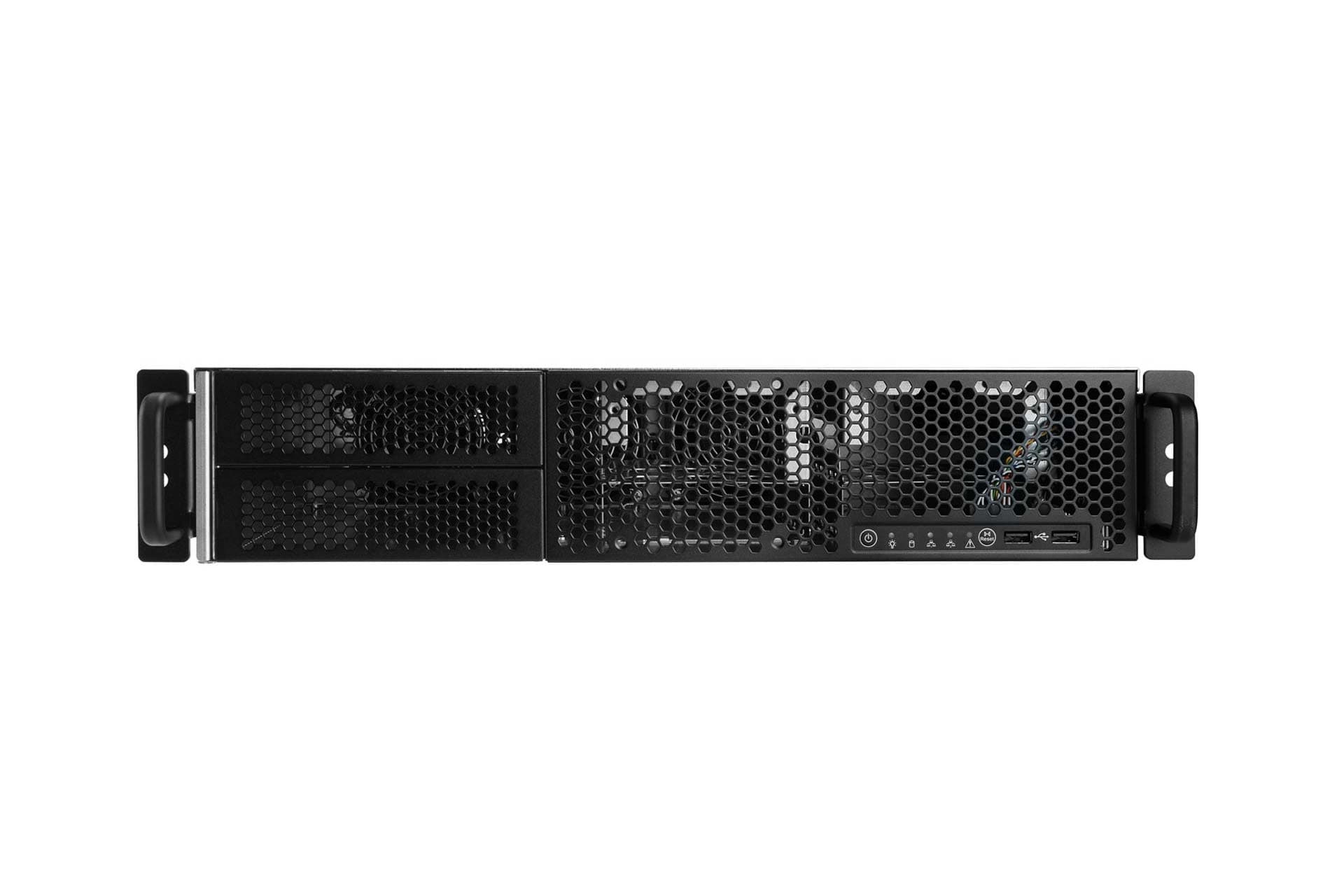

Детали конструкции InWin IW-R200-01N
Specification
| Industry Standard | Compatible with EIA-RS310D standard 19" cabinets |
|---|---|
| M/B Form Factor | ATX (12" x 9.6"), CEB (12" x 10.5"), EEB (12" x 13") |
| Drive Bay | • External: 5.25" x 2 • Internal: 3.5" x 6 |
| Power Supply | Supports: • Form factor: single or CRPS • Watt: single 500W, CRPS 550W or 800W |
| Indicators | Power status, HDD, LAN activity LEDs |
| Front Control Panel | Power switch, system reset, USB 2.0 x 2 |
| Chassis Security | Intrusion switch (optional) |

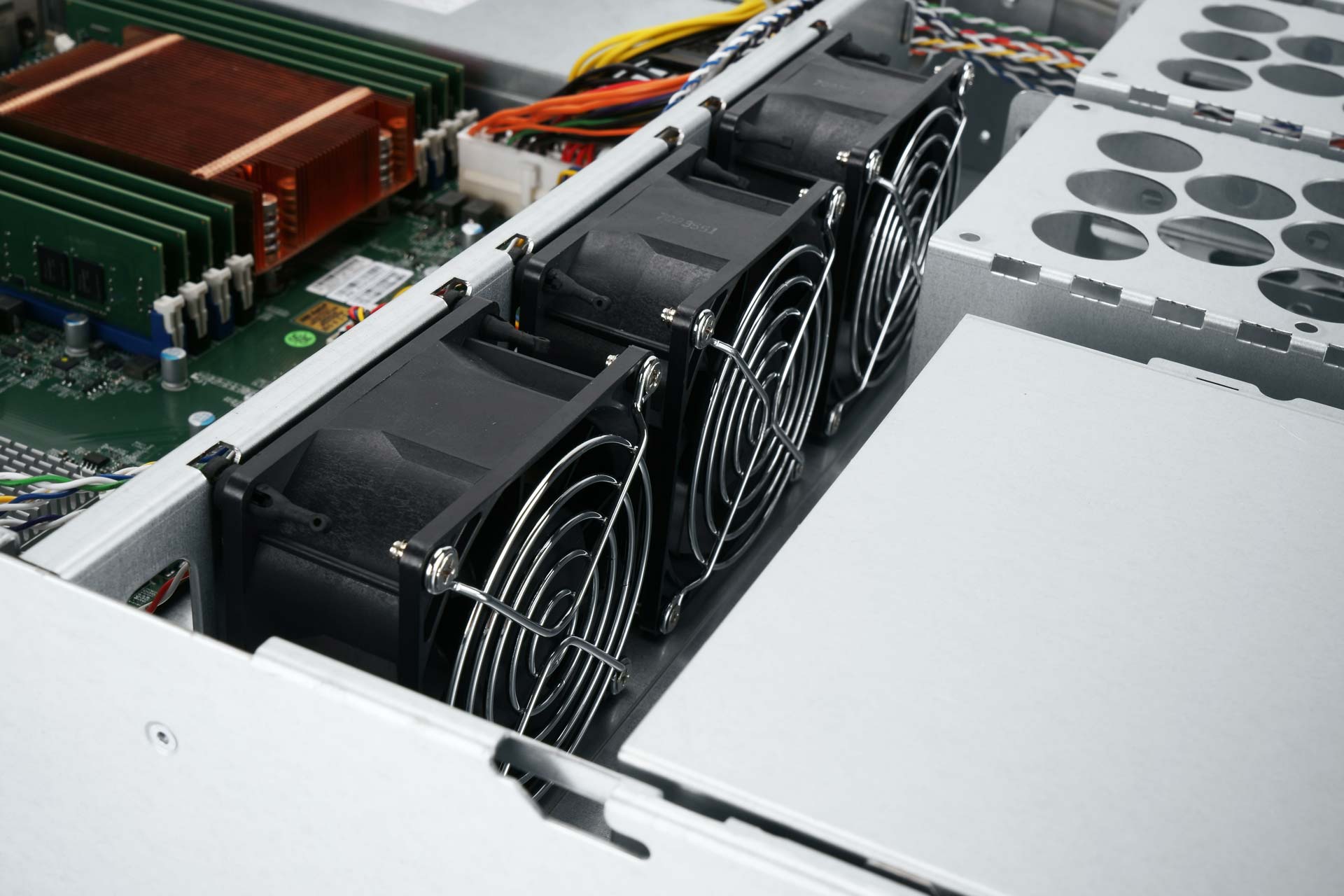

| Cooling Fans | Supports 80 x 25mm PWM middle fan x 3 |
| Expansion Slot | Low profile PCIe slot x 7 or full-height PCIe slot x 3 (via riser card) |
| Material | • Material: SGCC • Thickness: 1.2mm |
| Rail Kit | Supports 28" tool-less & ball-bearing slide rails |
| Product Dimensions (DxWxH; Chassis Only) | 661 x 432.4 x 88mm (26.02" x 17.02" x 3.46") |
| Package Dimensions (DxWxH) | 840 x 563 x 204mm |
| Weight (Chassis Only) | • Net weight: 8.84kg • Gross weight: 12kg |
| Cubic Feet | 3.41 |
| Container Information | Single packing with pallets: • 20': 216pcs • 40': 468pcs • 40' HQ: 520pcs |
* The actual product is subject to change without prior notice. InWin reserves the right to make final modifications. Images and optional parts are for reference only.
Optional Items

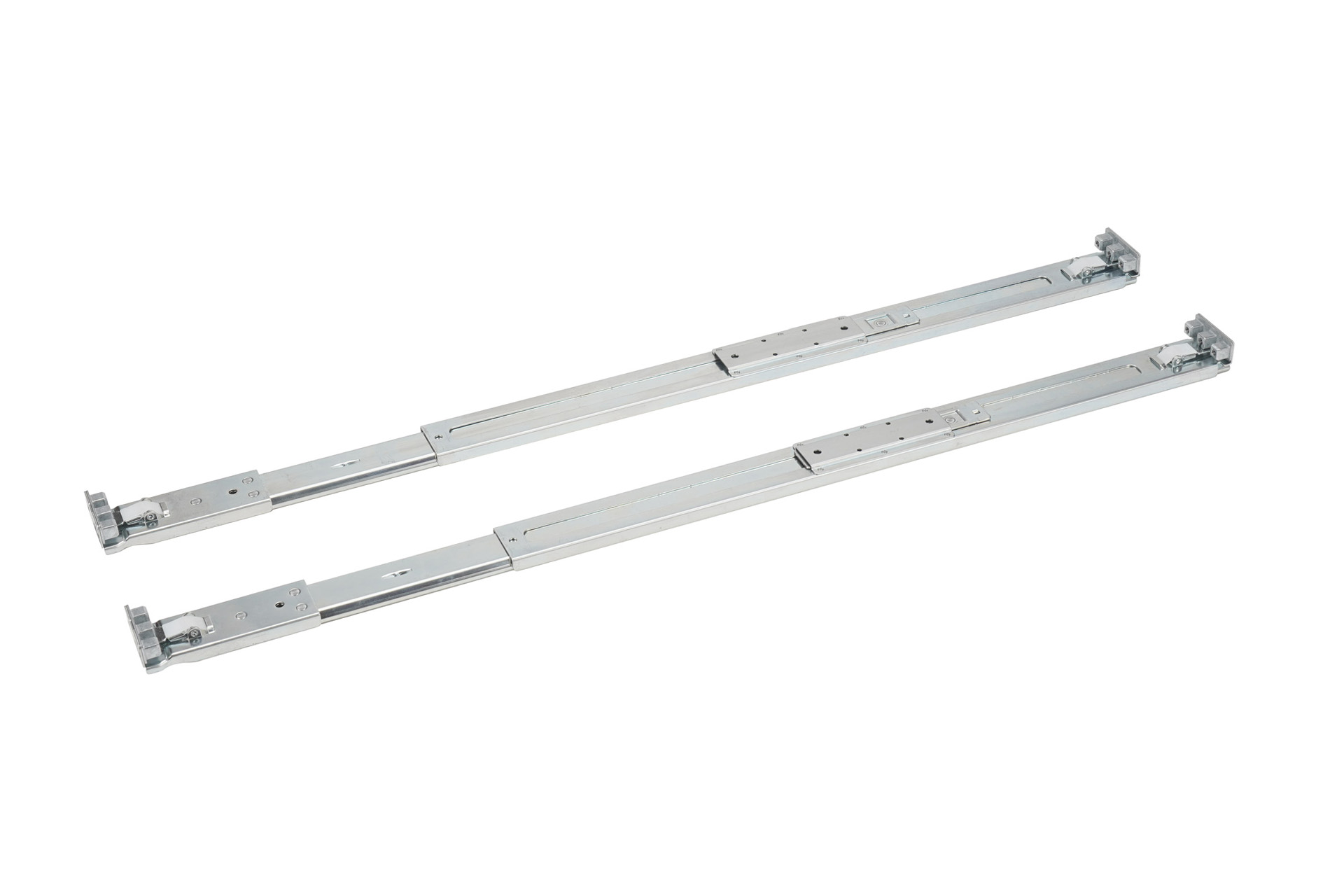

Slide Rail
3RAMIS129500
28" tool-less & ball-bearing slide rails (weight capacity 35kg)
Support: 1 set

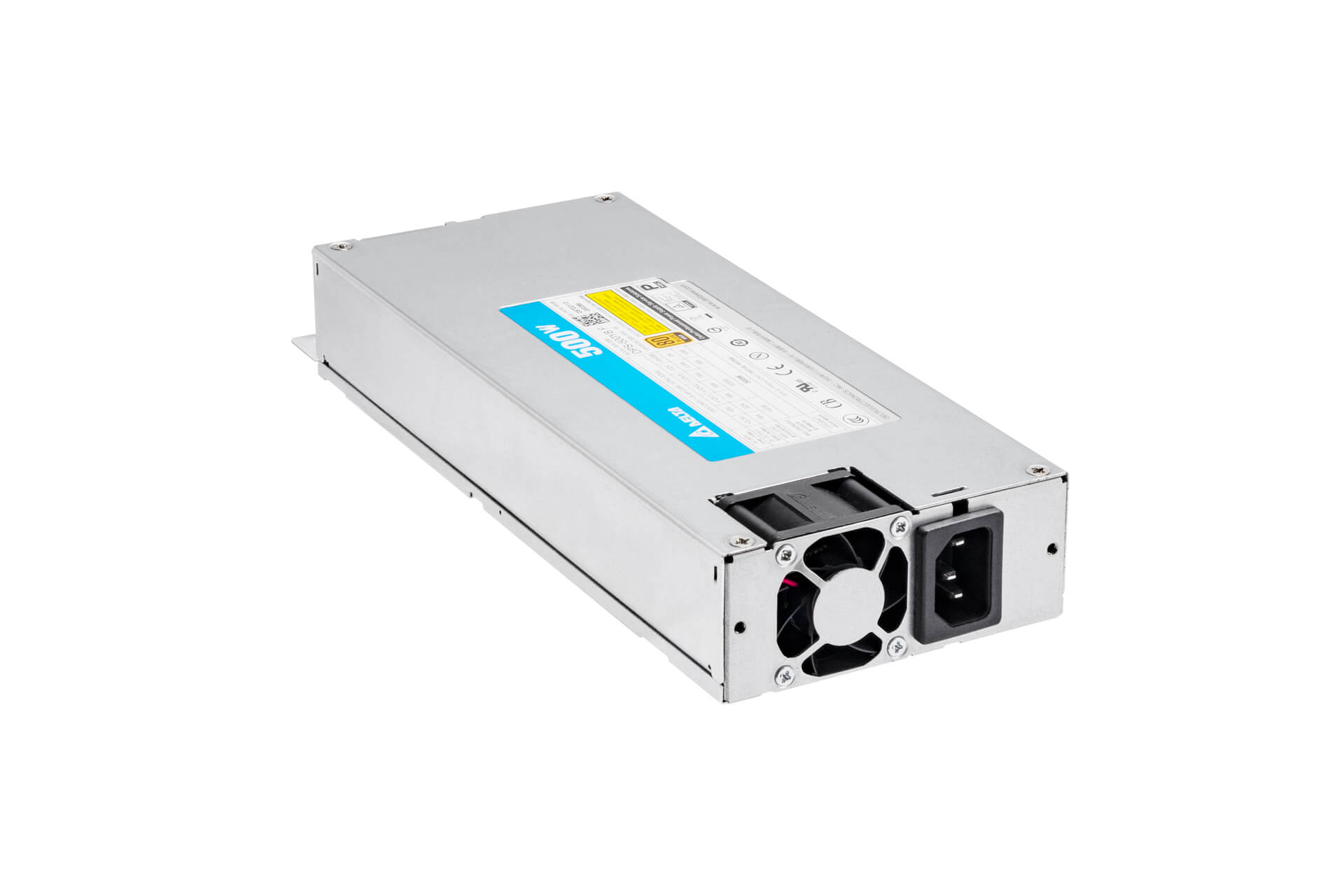

Power Supply
3RAMAP044100
1U Single 500W, 80 Plus Gold
Support: 1
Power Supply
3RAMAP025102
CRPS 550W, 80 Plus Platinum
Support: Max.2
Power Supply
3RAMAP025202
CRPS 800W, 80 Plus Platinum
Support: Max.2
Power Supply
3RAMAP025502
PDB power cage for CRPS Max. 800W
Support: 1
Fan
3RAMFB013700
80 x 25mm, PWM, 4500RPM
Support: Max.3
Fan
3RAMFB005801
80 x 38mm, PWM, 5500RPM
Support: Max.3
Storage Kit
2RAKID044201
IW-SK23-02, 2.5"/3.5" SAS/SATA III Storage Kit, 12Gb/s
Support: 1

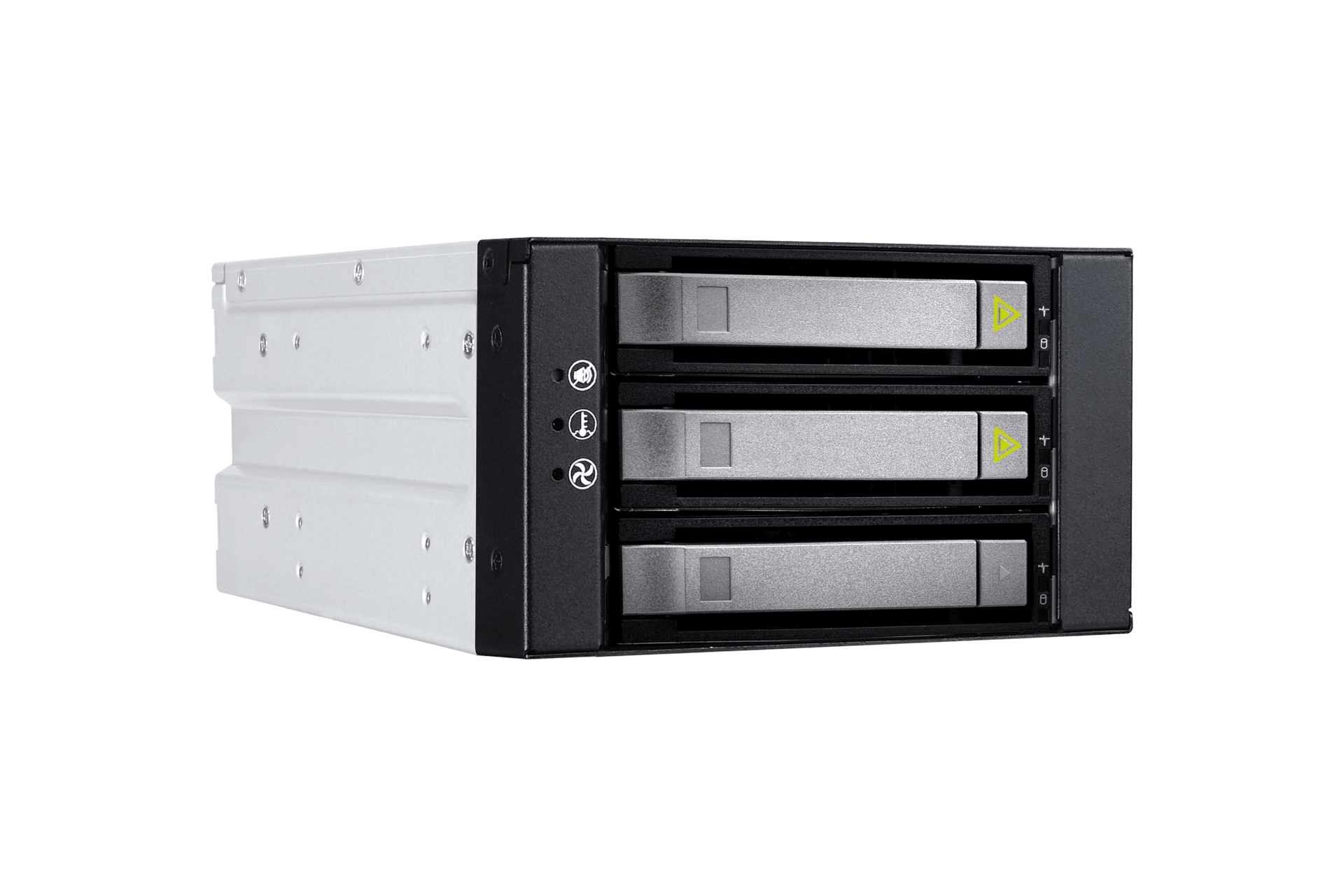

Storage Kit
2RAKID088302
IW-SK23-07, 2.5"/3.5" NVMe/SAS/SATA III Storage Kit, 12Gb/s
Support: 1

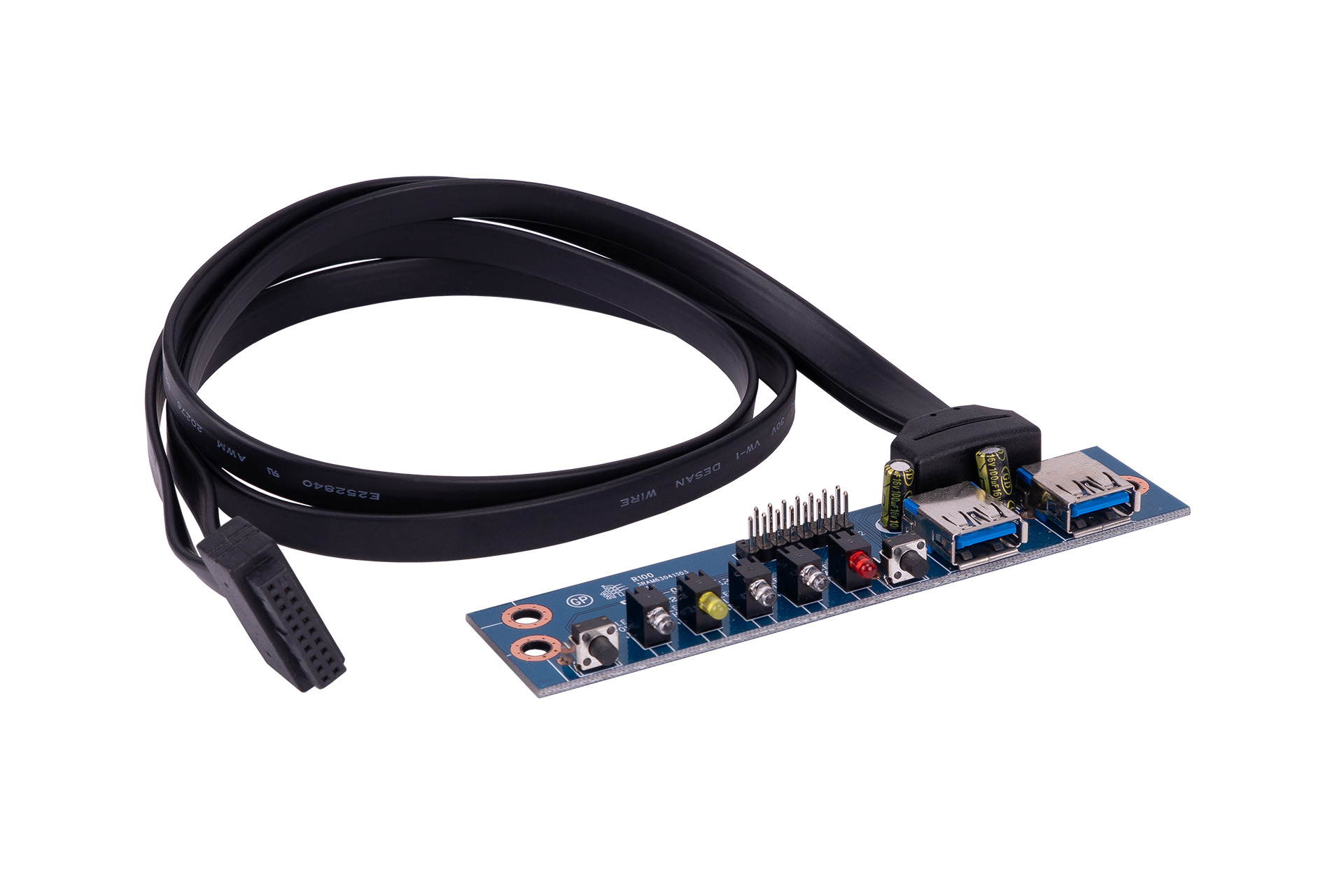

Others
2RAKPD046404
Front I/O USB 3.0 module
Support: 1

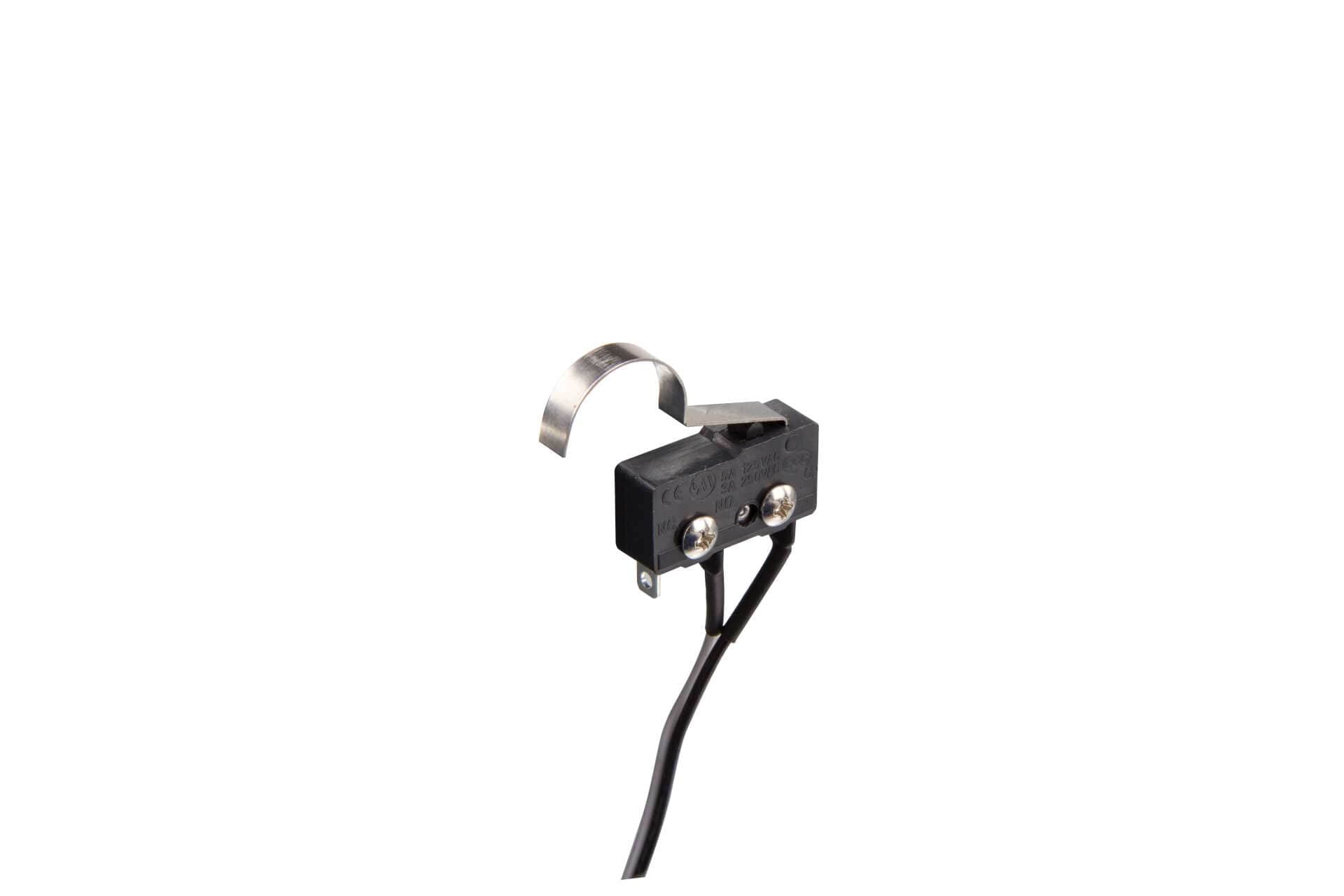

Others
3RAMRW011300
Intrusion switch / 800mm
Support: 1

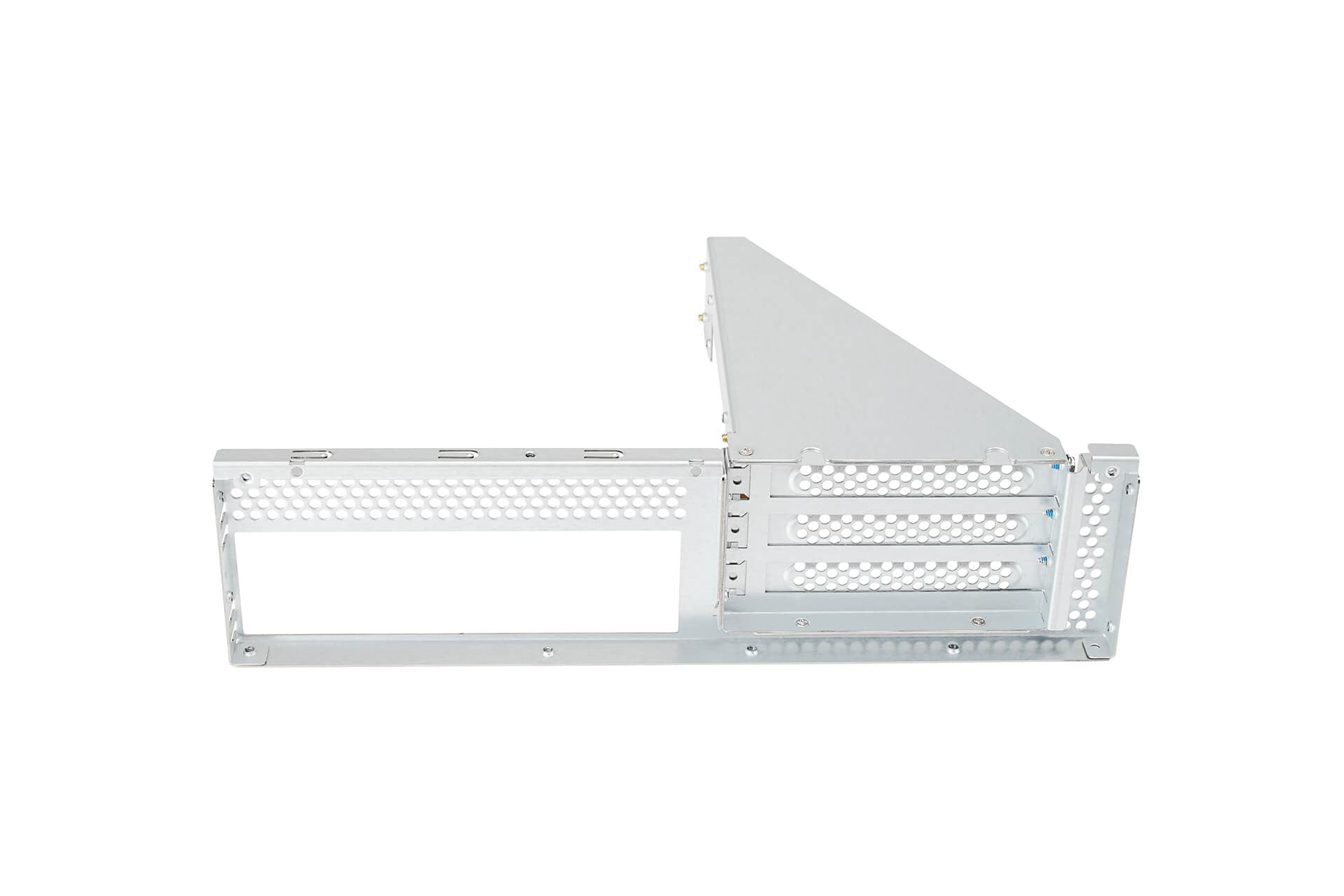

Others
2RAKIH012700
Full-height PCIe slot x 3 with rear PCIe card holder
Support: 1
| Item | Part Number | Description | Support | Picture |
|---|---|---|---|---|
| Slide Rail | 3RAMIS129500 | 28" tool-less & ball-bearing slide rails (weight capacity 35kg) | 1 set | |
| Power Supply | 3RAMAP044100 | 1U Single 500W, 80 Plus Gold | 1 | |

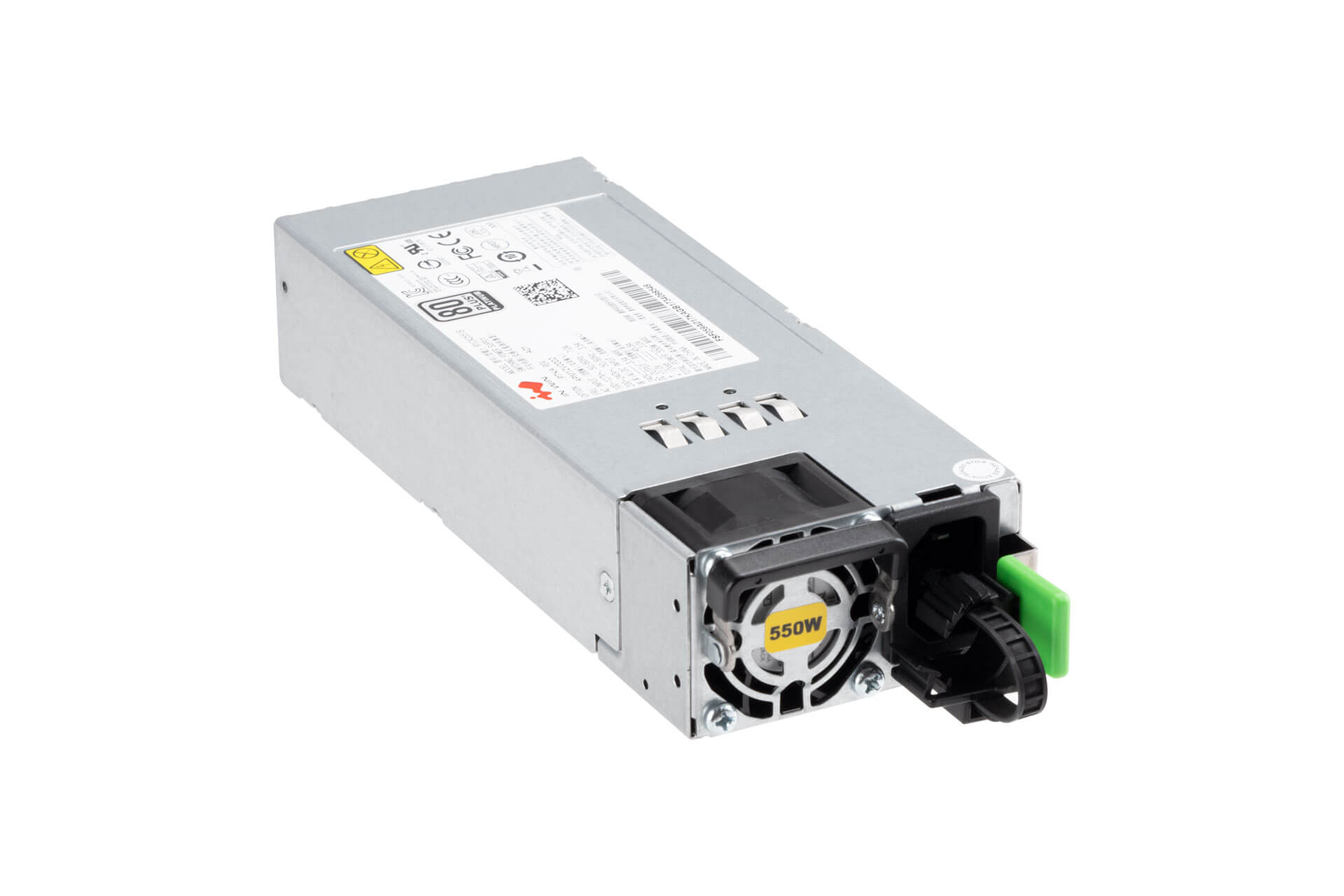

| Power Supply | 3RAMAP025102 | CRPS 550W, 80 Plus Platinum | Max.2 | |
| Power Supply | 3RAMAP025202 | CRPS 800W, 80 Plus Platinum | Max.2 | |

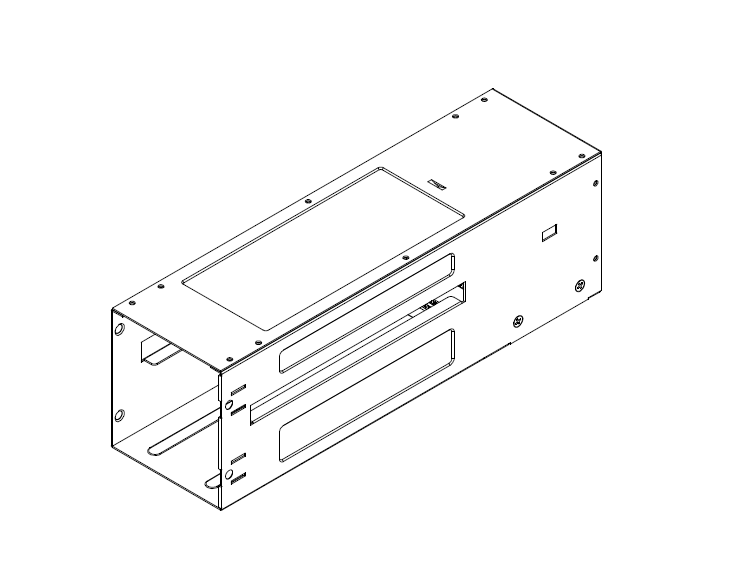

| Power Supply | 3RAMAP025502 | PDB power cage for CRPS Max. 800W | 1 | |

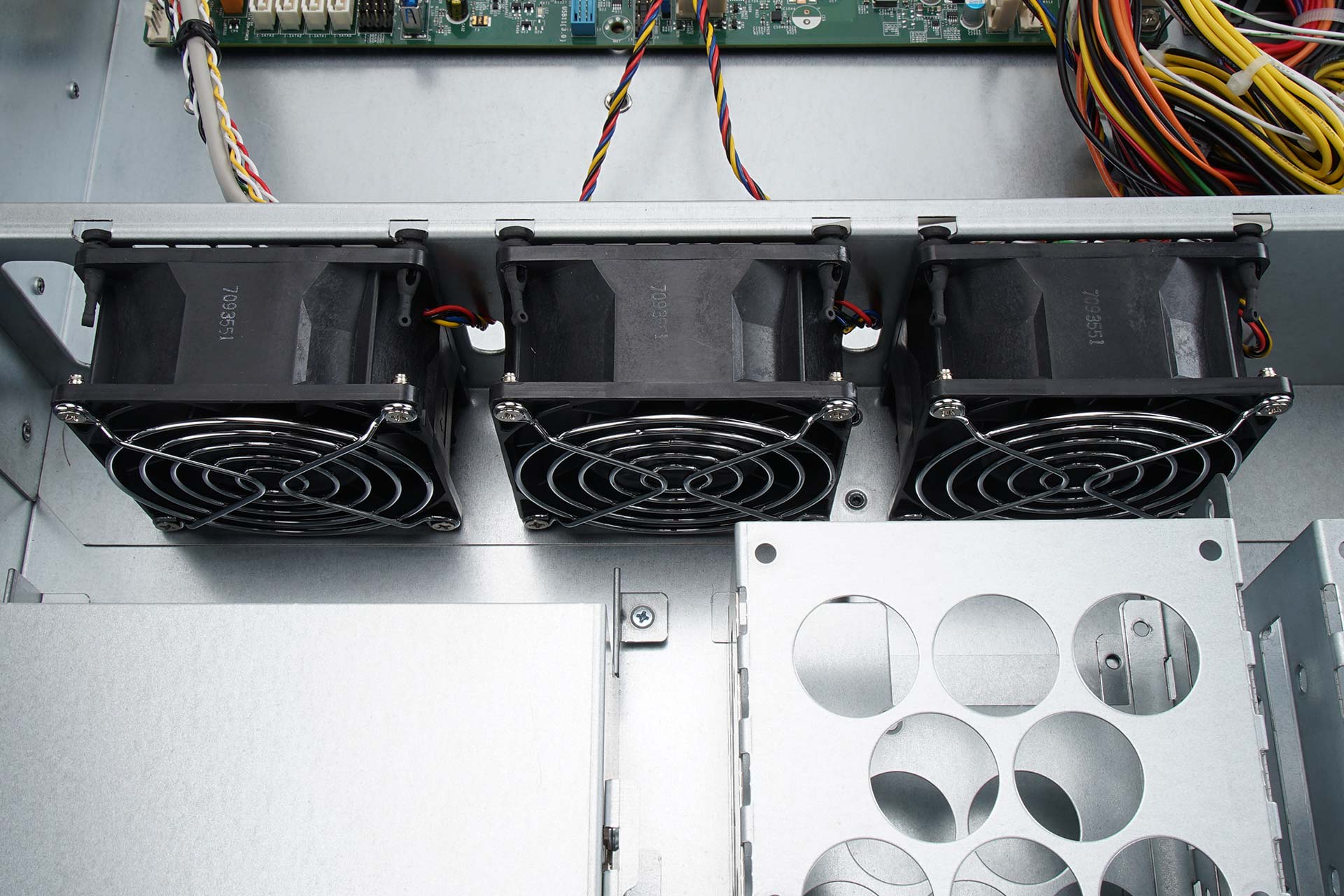

| Fan | 3RAMFB013700 | 80 x 25mm, PWM, 4500RPM | Max.3 | |
| Fan | 3RAMFB005801 | 80 x 38mm, PWM, 5500RPM | Max.3 | |

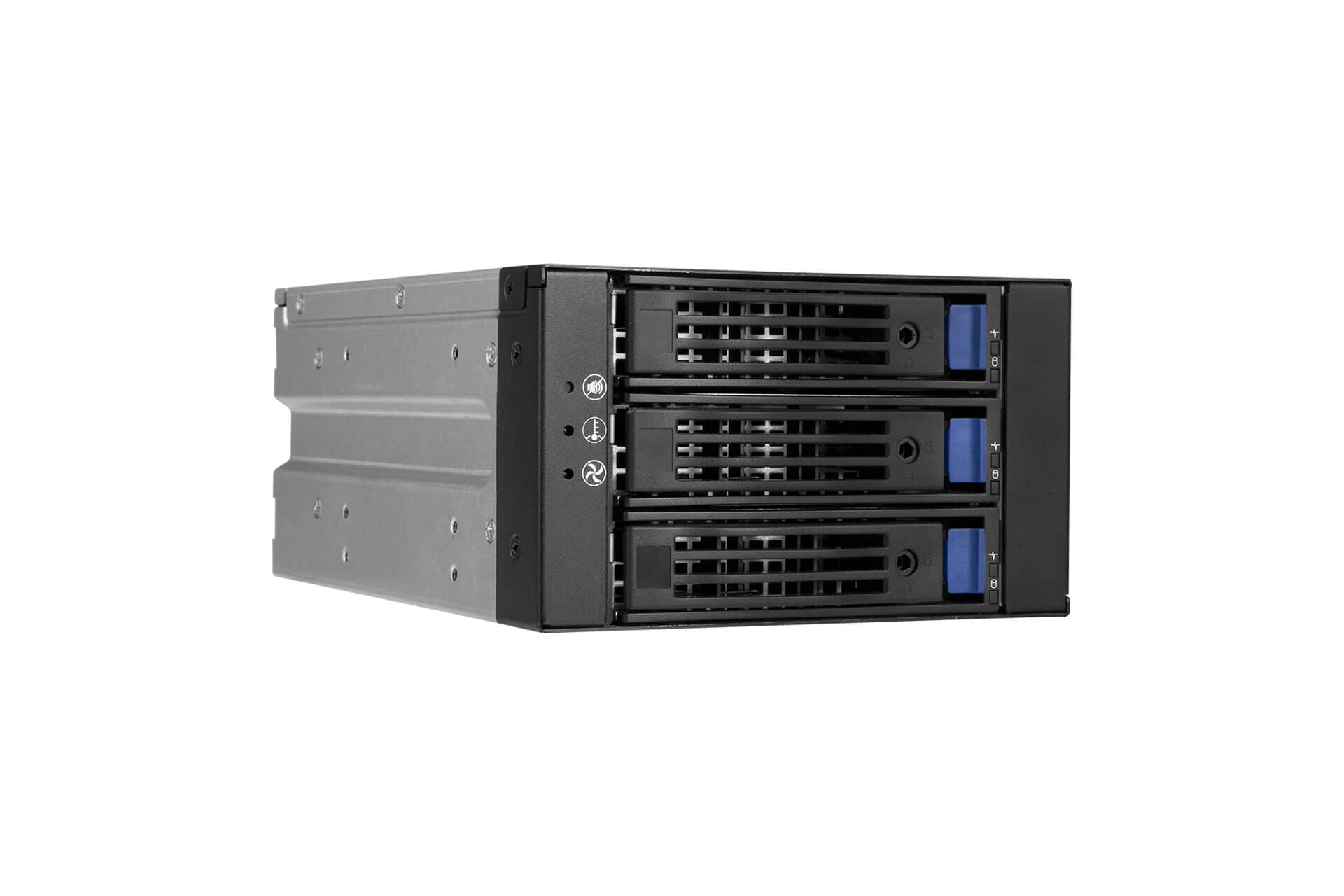

| Storage Kit | 2RAKID044201 | IW-SK23-02, 2.5"/3.5" SAS/SATA III Storage Kit, 12Gb/s | 1 | |
| Storage Kit | 2RAKID088302 | IW-SK23-07, 2.5"/3.5" NVMe/SAS/SATA III Storage Kit, 12Gb/s | 1 | |
| Others | 2RAKPD046404 | Front I/O USB 3.0 module | 1 | |
| Others | 3RAMRW011300 | Intrusion switch / 800mm | 1 | |
| Others | 2RAKIH012700 | Full-height PCIe slot x 3 with rear PCIe card holder | 1 | |
