ASRock Rack X570D4U
Артикул: X570D4U
ASRock Rack X570D4U

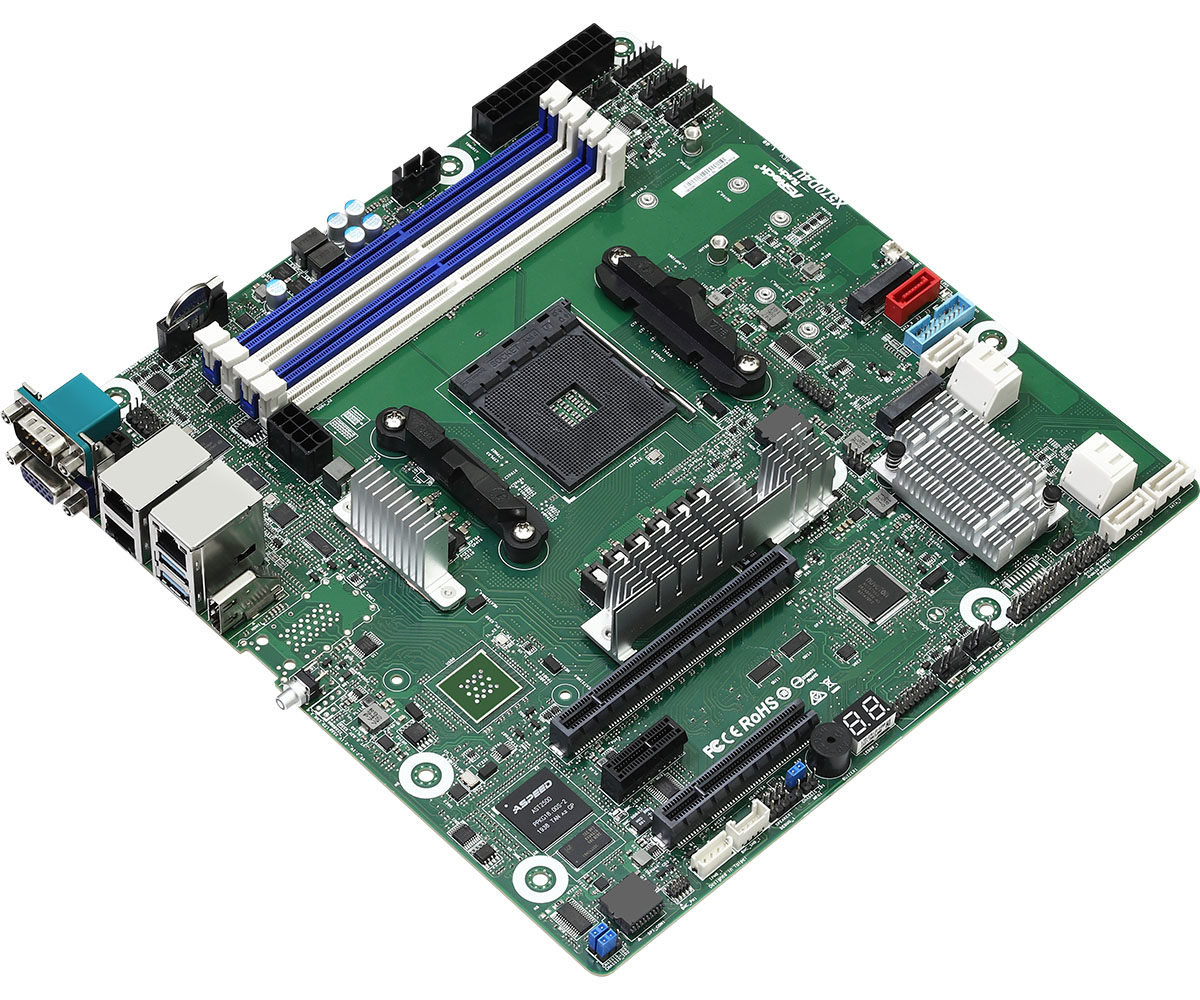

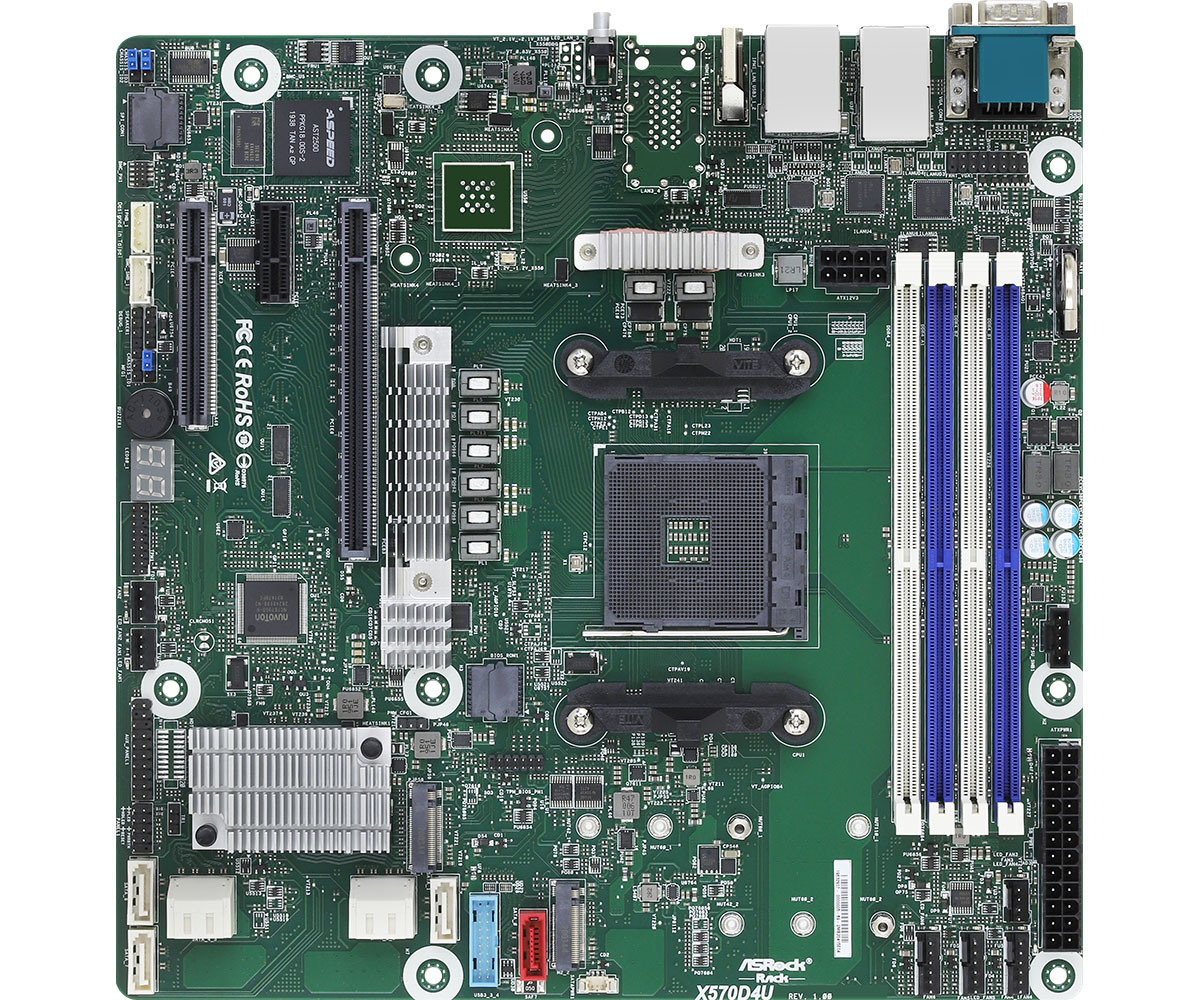

Серверная материнская плата X570D4U
Серверная материнская плата X570D4U, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Supports AMD Ryzen 5000 Series Desktop Processors
Память
4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Сеть
2 RJ45 (1GbE) by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports AMD Ryzen 5000 Series Desktop Processors. 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
GPU And Expansion
Ускорители и слоты расширения
1 PCIe4.0 x16, 1 PCIe4.0 x8, 1 PCIe4.0 x1; Supports 2 M.2 (PCIe4.0 x4 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
AMD X570:; 8 SATA 7-pin connectors, including 1 support SATA DOM. 2 RJ45 (1GbE) by Intel i210

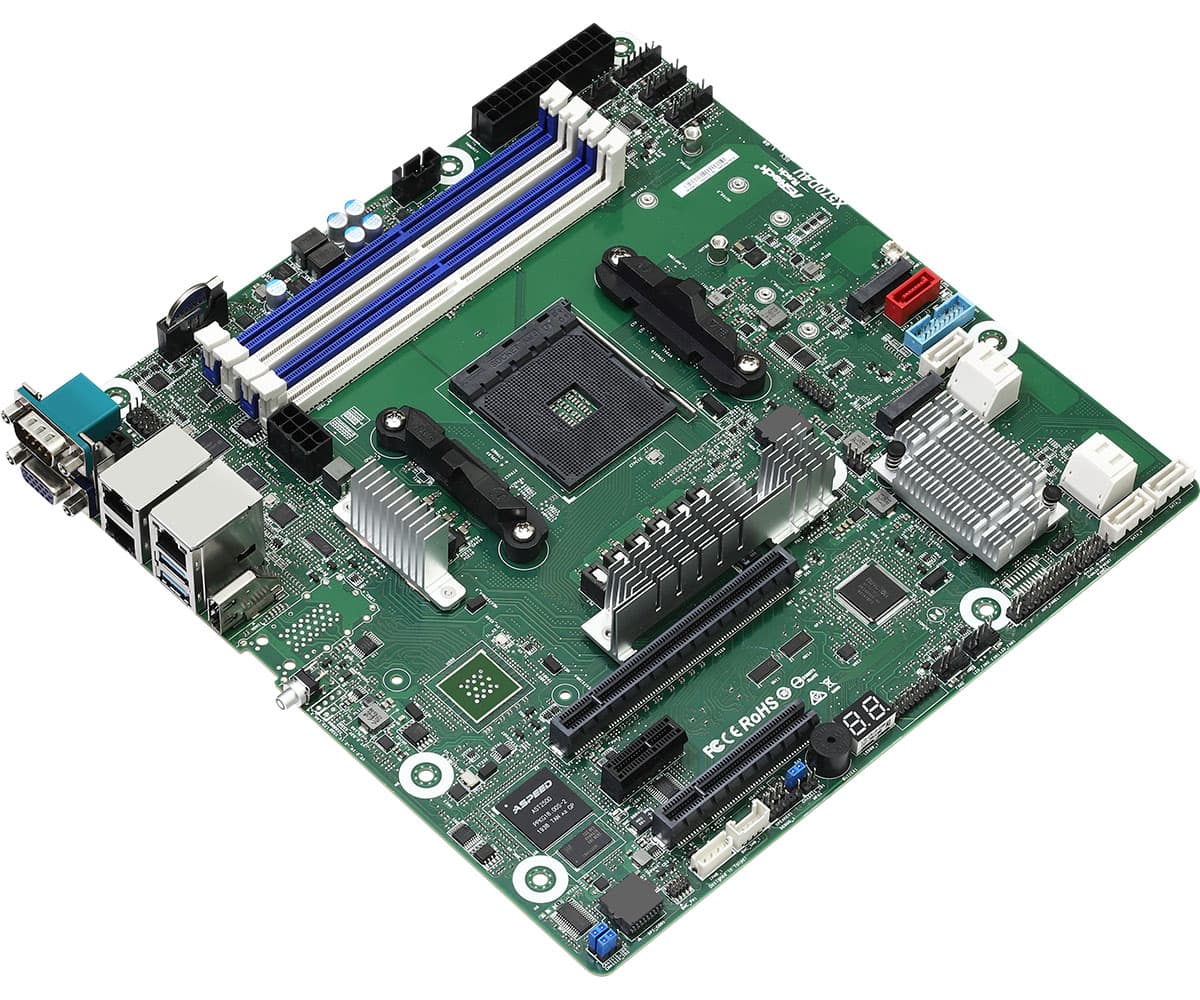

Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel i210 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | AM4 |
| Память | 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM |
| Чипсет | X570 |

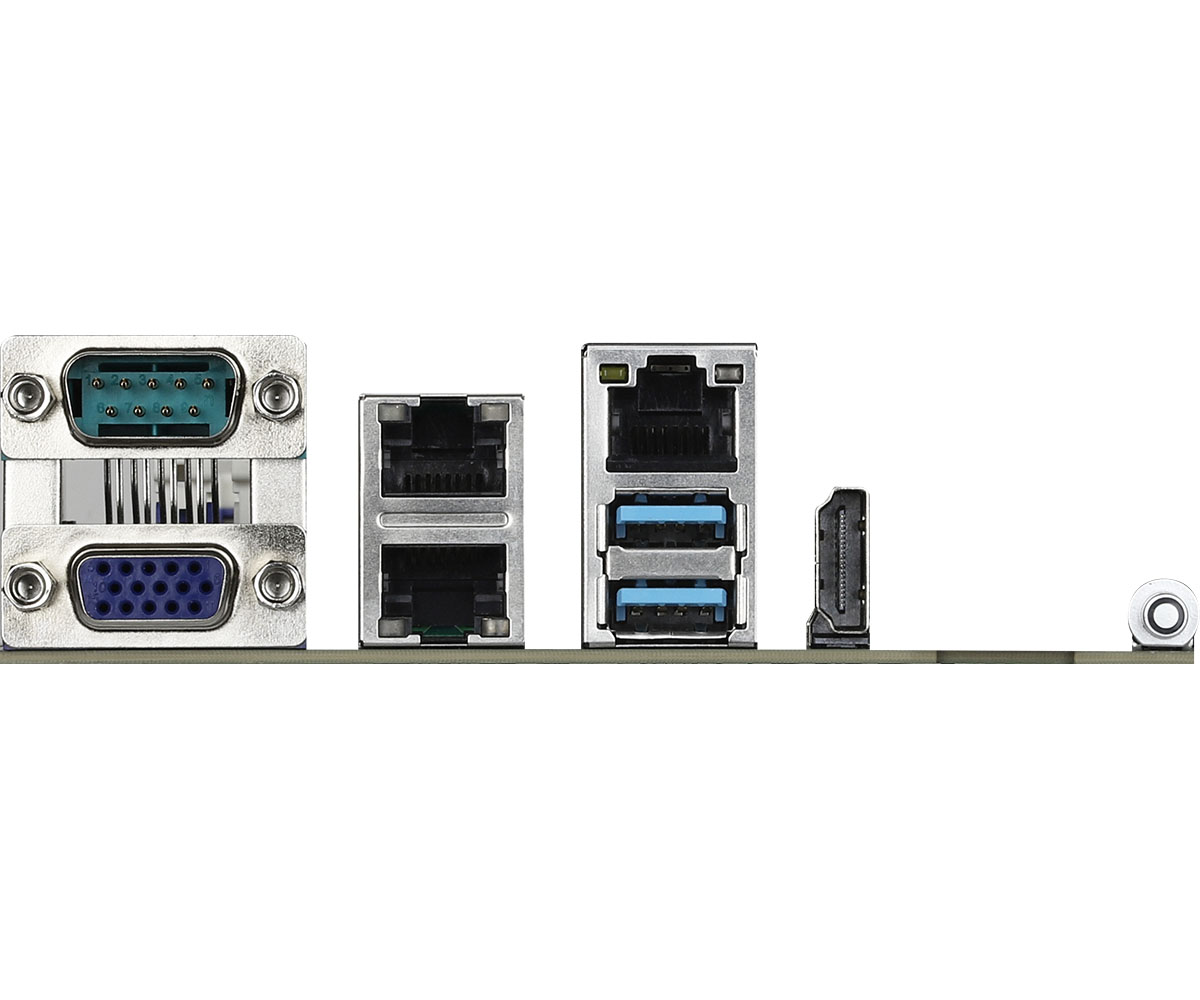

| Rear I/O — RJ45 | 2 RJ45 (1GbE) by Intel® i210; 1 dedicated LAN (IPMI) |
| Supported OS — OS | Microsoft® Windows:; Windows® 10 (64 bit); Linux:; RedHat Enterprise Linux Server 8.1 (64bit); CentOs 8.1 ( 64 bit); UBuntu 18.04.4 (64 bit); *The Linux system doesn't support Raid Mode; *Support UEFI Boot only; *Please refer to our website for the latest OS support list. |
| Процессоры | Supports AMD Ryzen 5000 Series Desktop Processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Graphics — Controller | ASPEED AST2500:; 1 DB15, 1 (15-pin) header; AMD Ryzen Processors with Radeon Graphics:; 1 HDMI |
| Rear I/O — Video Port | 1 DB15 (VGA), 1 HDMI |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports:; AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics; AMD Ryzen 5000 and 3000 Series Desktop Processors; AMD Ryzen PRO 5000, 4000 and 3000 Series Desktop Processors |
| Rear I/O — Serial Port | 1 DB9 (COM) |
| System BIOS — BIOS Type | 32MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket AM4 (PGA1331) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | 3VSB, 5VSB, VCPU, VSOC, VCCM, APU VDDP, PM VDD CLDO, PM VDDCR S5, PM VDDCR, BAT, 3V, 5V, 12V |
| Processor System — Chipset | AMD X570 |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 2.0 Compliance Wake Up Events, SMBIOS 2.8.0 Support, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6" x 9.6" (244mmx 244mm) |
| Rear I/O — USB 3.2 Gen2 Port | 2 Type-A (USB3.2 Gen2) |
| LED Indicators — Fan Fail LED | 6 |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | 1 PCIe4.0 x16, 1 PCIe4.0 x8, 1 PCIe4.0 x1; Supports 2 M.2 (PCIe4.0 x4 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU/ DRAM/ MB/ Card Side/X570 temperature sensing |
| System Memory — Supported Type | Supports DDR4 288-pin ECC*/non-ECC UDIMM; *For AMD Ryzen Desktop Processors with Radeon Graphics, ECC support is only with Processors with PRO technologies. |
| LED Indicators — Standby PWR LED | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 : IPMI (Intelligent Platform Management Interface) 2.0 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | up to 3200 MHz*; * AMD Ryzen 3000 G-Series Desktop Processors with Radeon Graphics support up to 2666 MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 3 (6-pin), 3 (4-pin) |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC), 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | 105W |
| SATA/SAS Storage — PCH Built-in Storage | AMD X570:; 8 SATA 7-pin connectors, including 1 support SATA DOM |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | Supports 2 M.2 (PCIe4.0 x4 or SATA 6Gb/s); 8 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe4.0* x4 or SATA 6Gb/s); Form factor: 22110/2280/2260/2242 [CPU]; 1 M-key (PCIe4.0* x4 or SATA 6Gb/s); Form factor: 2280/2260/2242 [FCH]; *Supports PCIe3.0 when using AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 1 (8-pin, ATX 12V) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Front Lan LED Connector | 1 for LAN3/LAN4 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT5: PCIe 4.0* x1 [FCH] *Supports PCIe3.0 when using AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT4: Open-end PCIe x8 (PCIe 4.0 x8)* [CPU]; *Disabled when using AMD Ryzen 3000 G-Series Desktop Processors with Radeon Graphics; *Supports PCIe3.0 x8 when using AMD Ryzen 5000, 4000 G-Series Desktop Processors with Radeon Graphics |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe x16 (PCIe 4.0 x16)* [CPU], auto switch to x8 when SLOT4 is occupied; *Supports PCIe3.0 x8 when using AMD Ryzen 3000 G-Series Desktop Processors with Radeon Graphics; *Supports PCIe3.0 x16 when using AMD Ryzen 5000, 4000 G-Series Desktop Processors with Radeon Graphics |
| Другие официальные характеристики | HDMI |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для X570D4U
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
X570D4U
- Поддерживаемые процессоры
- Supports AMD Ryzen 5000 Series Desktop Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
X570D4U
- Поддерживаемая память
- 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- AMD X570:; 8 SATA 7-pin connectors, including 1 support SATA DOM
- Интерфейсы накопителей
- Supports 2 M.2 (PCIe4.0 x4 or SATA 6Gb/s); 8 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC), 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
