ASRock Rack X470D4U2-2T
Артикул: X470D4U2-2T
ASRock Rack X470D4U2-2T

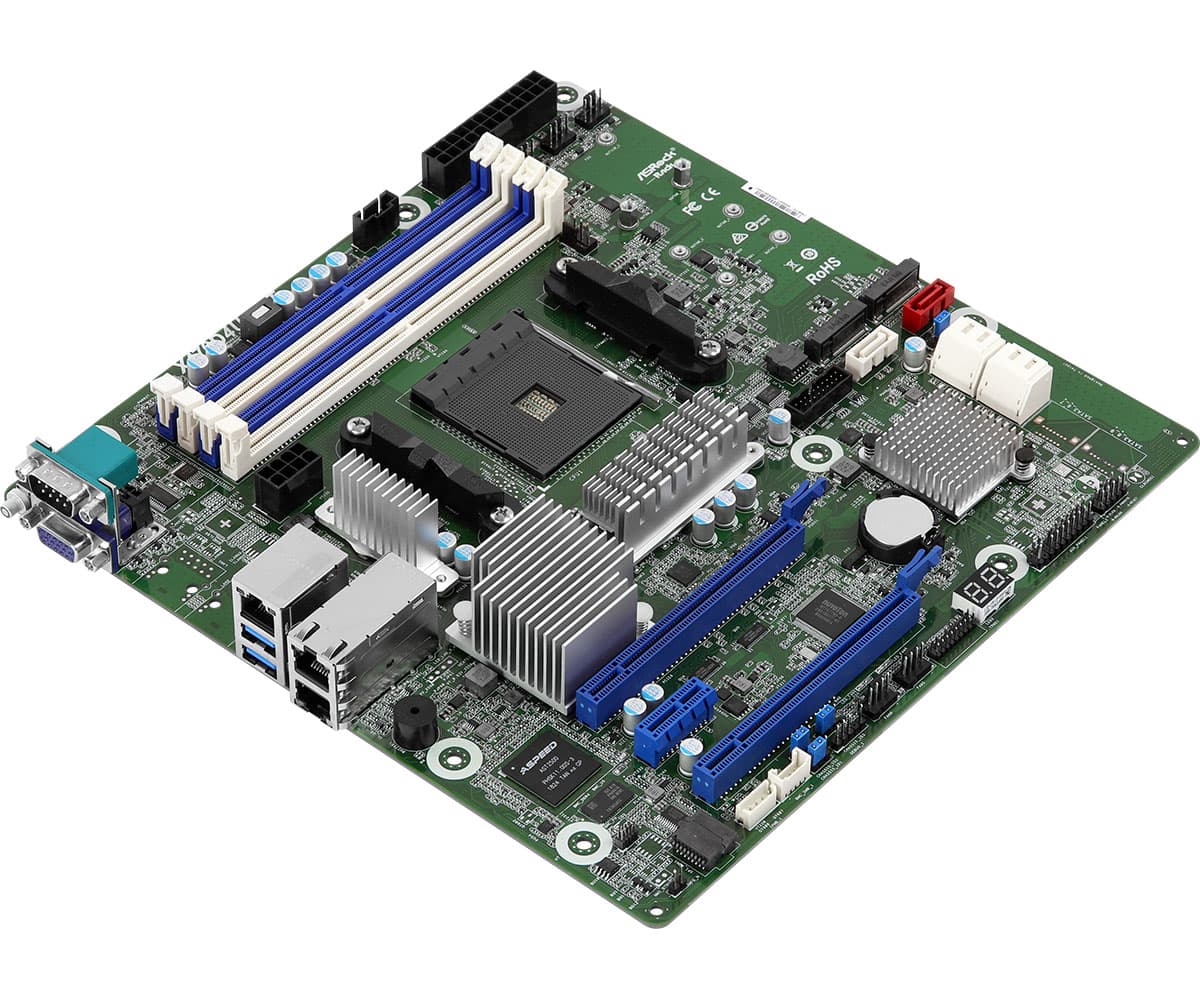

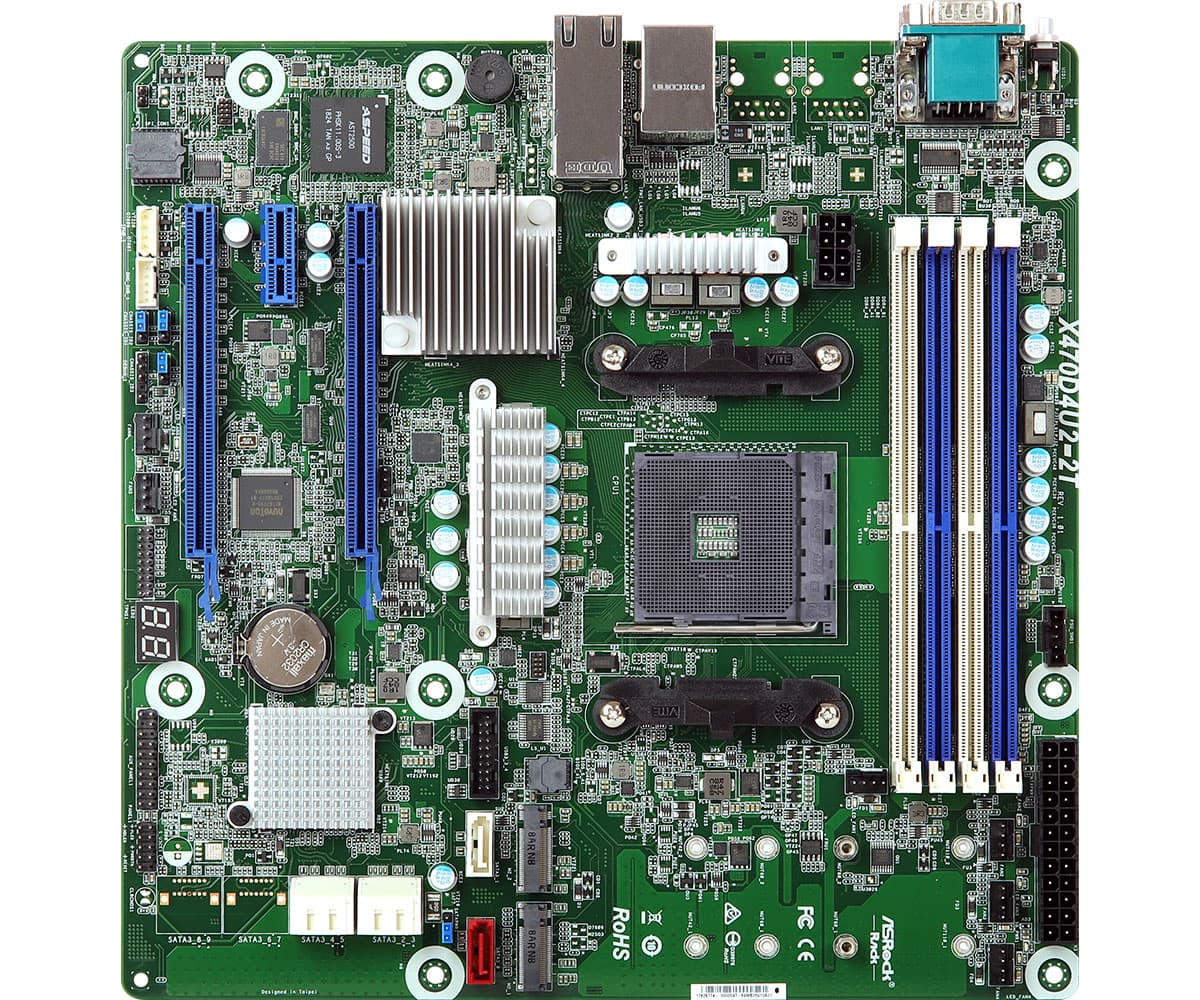

Серверная материнская плата X470D4U2-2T
Серверная материнская плата X470D4U2-2T, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Support AMD Ryzen 5000 Series Desktop Processors
Память
4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Сеть
Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports2 x RJ45 10G base-T by Intel X550-AT2
Compute And Memory
Вычислительная платформа и память
Support AMD Ryzen 5000 Series Desktop Processors. 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
GPU And Expansion
Ускорители и слоты расширения
Supports 2 x PCIe 3.0 x16, 1 x PCIE 2.0 x1
Storage And Infrastructure
Накопители, сеть и питание
6 x SATA3 6.0 Gb/s (1x SATA DOM port), support RAID 0, 1, 10. Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports2 x RJ45 10G base-T by Intel X550-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports2 x RJ45 10G base-T by Intel X550-AT2 |
|---|---|
| BMC / IPMI | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
| Сокет | AM4 |
| Память | 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM |
| Чипсет | X470 |
| Graphics — VRAM | DDR4 256MB |

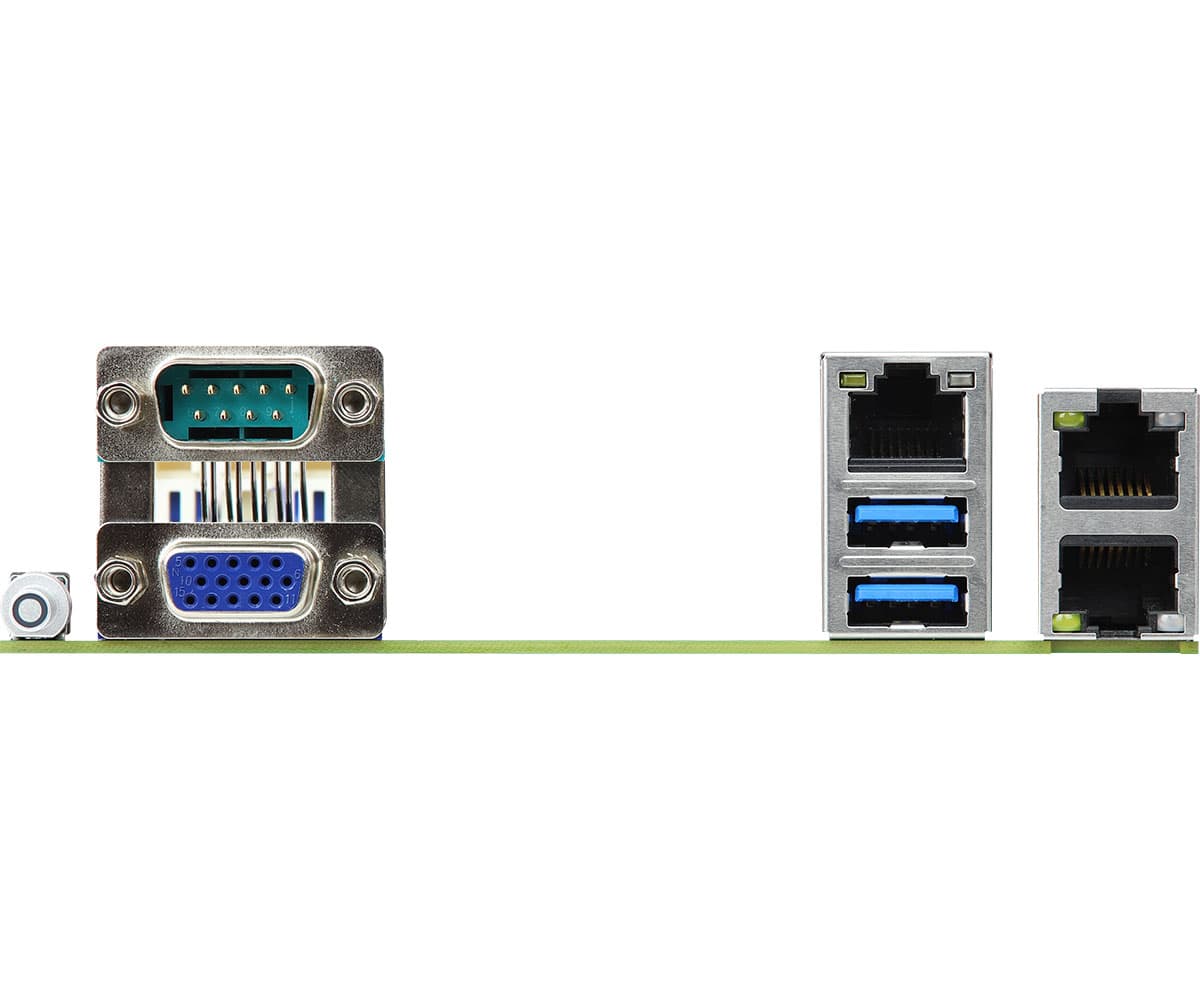

| Rear I/O — RJ45 | 2 x RJ45 10 Gigabit Ethernet LAN ports; 1 x RJ45 Dedicated IPMI LAN port; LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows: Windows® 10 (64 bit); Linux:; UBuntu 16.04.4 (64 bit); RedHat Enterprise Linux Server 7.3 (64bit) / 7.4 (64bit)* On Linux system doesn't support Raid mode; * Support UEFI BOOT only |
| Процессоры | Support AMD Ryzen 5000 Series Desktop Processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Ethernet — Interface | 10000/1000 /100 /10 Mbps |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 x D-Sub |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports:; AMD Ryzen 5000, 4000, 3000, and 2000 G-Series Desktop Processors with Radeon Graphics; AMD Ryzen 5000, 3000, and 2000 Series Desktop Processors; AMD Ryzen PRO 5000, 4000, 3000, and 2000 Series Desktop Processors |
| Rear I/O — Serial Port | 1 x COM port |
| System BIOS — BIOS Type | 16MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket AM4 (PGA1331) |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | AMD X470 |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (244 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen2 Port | 2 |
| Server Management — Features | Watch Dog |
| LED Indicators — Fan Fail LED | 6 (only Fan Fail LED) |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | Supports 2 x PCIe 3.0 x16, 1 x PCIE 2.0 x1 |
| Hardware Monitor — Temperature | CPU/DDR/LAN Temperature Sensing; MB/Card Side Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin ECC*/non-ECC UDIMM; *For AMD Ryzen Desktop Processors with Radeon Graphics, ECC support is only with Processors with PRO technologies. |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | up to 3200 MHz*; * AMD Ryzen 3000 and 2000 G-Series Desktop Processors with Radeon Graphics, AMD Ryzen 2000 Series Desktop Processors, and AMD Ryzen PRO 2000 Series Desktop Processors support up to 2666 MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | ECC/non-ECC UDIMM: up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (short pad) |
| Internal Connector/Headers — Fan Header | 6 Fans x 4-pin (FAN1(CPU)/FAN2~FAN6(5Front)) |
| Internal Connector/Headers — TPM Header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | 6 x SATA3 6.0 Gb/s (1x SATA DOM port), support RAID 0, 1, 10 |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 10G base-T by Intel® X550-AT2; 1 x RJ45 Dedicated IPMI LAN port by RTL8211E; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports Dual LAN with Teaming function; Supports PXE; LAN3 supports NCSI |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (RST, PWRBTN, HDDLED, PWRLED) |
| Интерфейсы накопителей | Supports up to 6 x SATA3 6.0Gb/s (inculded 1 SATA DOM), 2 x M.2 |
| Other PCIe Expansion Connectors — M.2 slot | 2 (2242/2260/2280/22110, supports SATA3 and PCIe 3.0 x2 or supports PCIe 2.0 x4 only) |
| Internal Connector/Headers — Power Connector | 1 x (24-pin) + 1 x (8-pin) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (supports 2 USB 3.1 Gen1 ports) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (includes chassis intrusion, location button & LED, front LAN LED, system fault, and BMC alert) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT5: PCIe2.0 x1 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe3.0 x16 (splittable in x4/4/4/4), auto switch to x8 when SLOT4 is occupied; SLOT4: PCIe x16 (PCIe3.0 x8) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для X470D4U2-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
X470D4U2-2T
- Поддерживаемые процессоры
- Support AMD Ryzen 5000 Series Desktop Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
X470D4U2-2T
- Поддерживаемая память
- 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
