ASRock Rack X470D4U
Артикул: X470D4U
ASRock Rack X470D4U

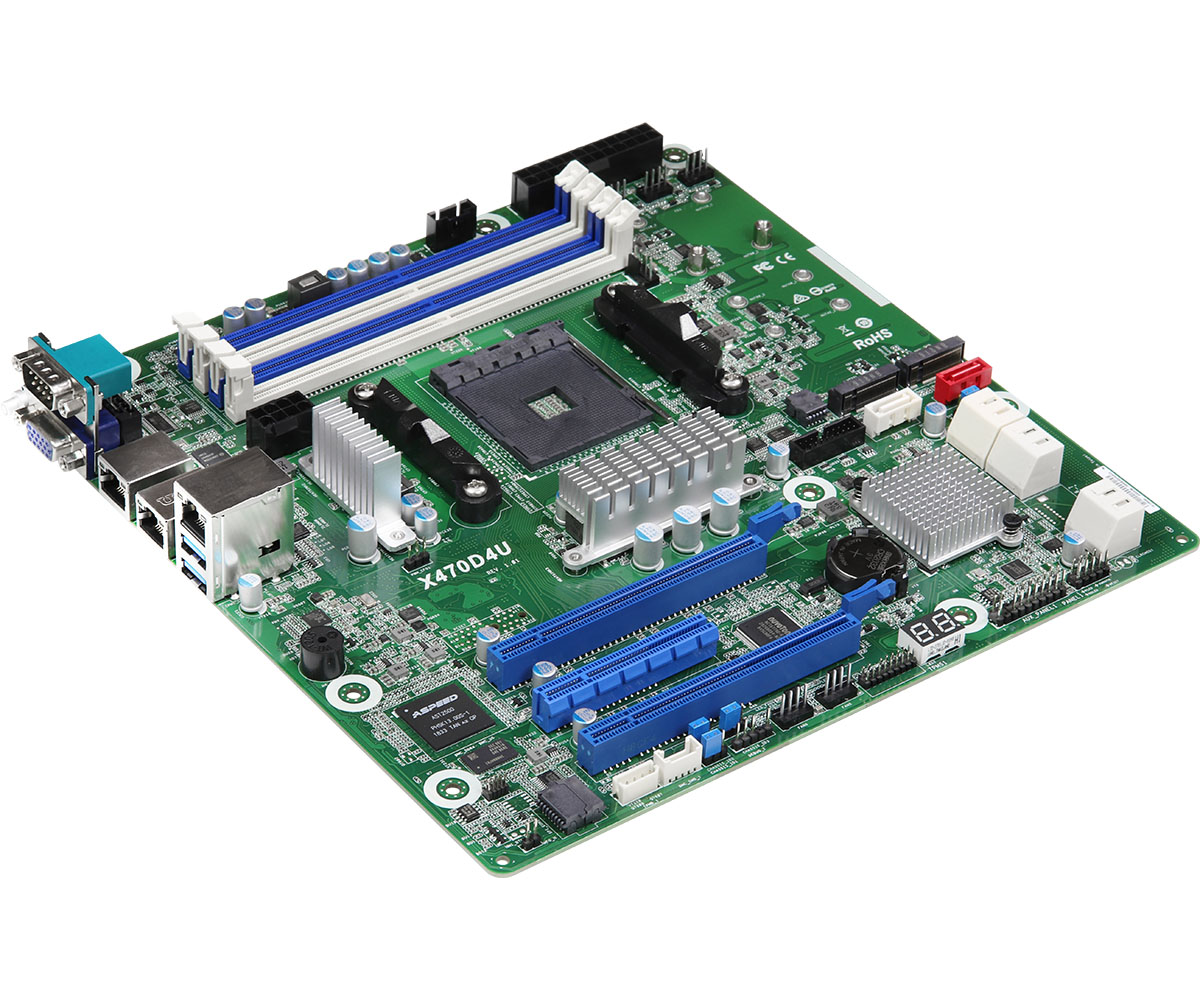

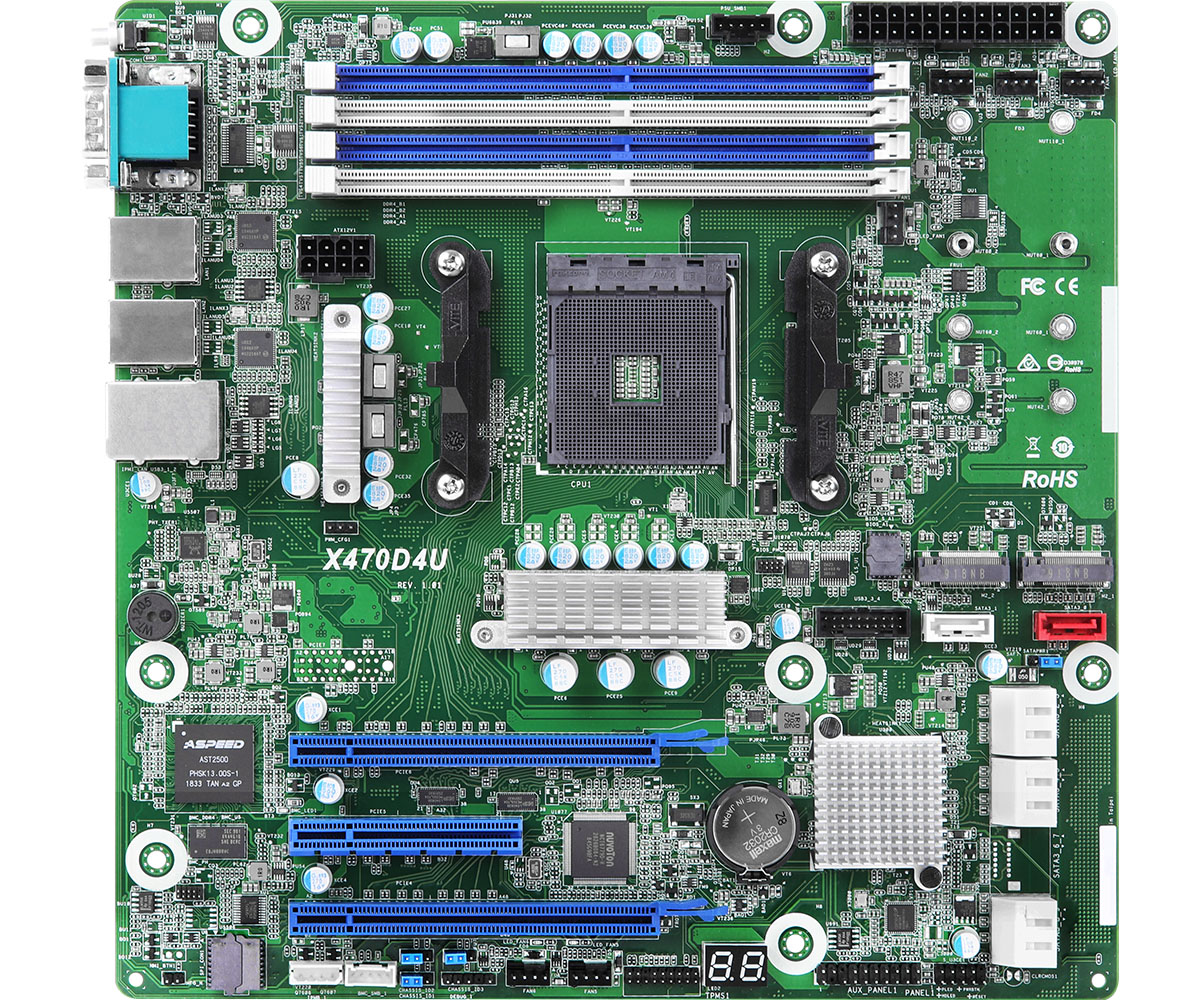

Серверная материнская плата X470D4U
Серверная материнская плата X470D4U, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Support AMD Ryzen 5000 Series Desktop Processors
Память
4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
Сеть
Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports 2x GLAN by Intel I210AT
Compute And Memory
Вычислительная платформа и память
Support AMD Ryzen 5000 Series Desktop Processors. 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM
GPU And Expansion
Ускорители и слоты расширения
2 (2242/2260/2280/22110, supports SATA 6Gb/s or PCIe3.0 x2 and supports PCIe2.0 x4 only)
Storage And Infrastructure
Накопители, сеть и питание
6 SATA3 6Gb/s (1 SATA DOM port), support RAID 0, 1, 10; Additional SATA Storage Controller. Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports 2x GLAN by Intel I210AT
Product Details
Детали конструкции
Характеристики
| Сеть | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports 2x GLAN by Intel I210AT |
|---|---|
| BMC / IPMI | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
| Сокет | AM4 |
| Память | 4 DIMM slots (2DPC), supports DDR4 ECC/non-ECC UDIMM |
| Чипсет | X470 |
| Graphics — VRAM | DDR4 16MB |

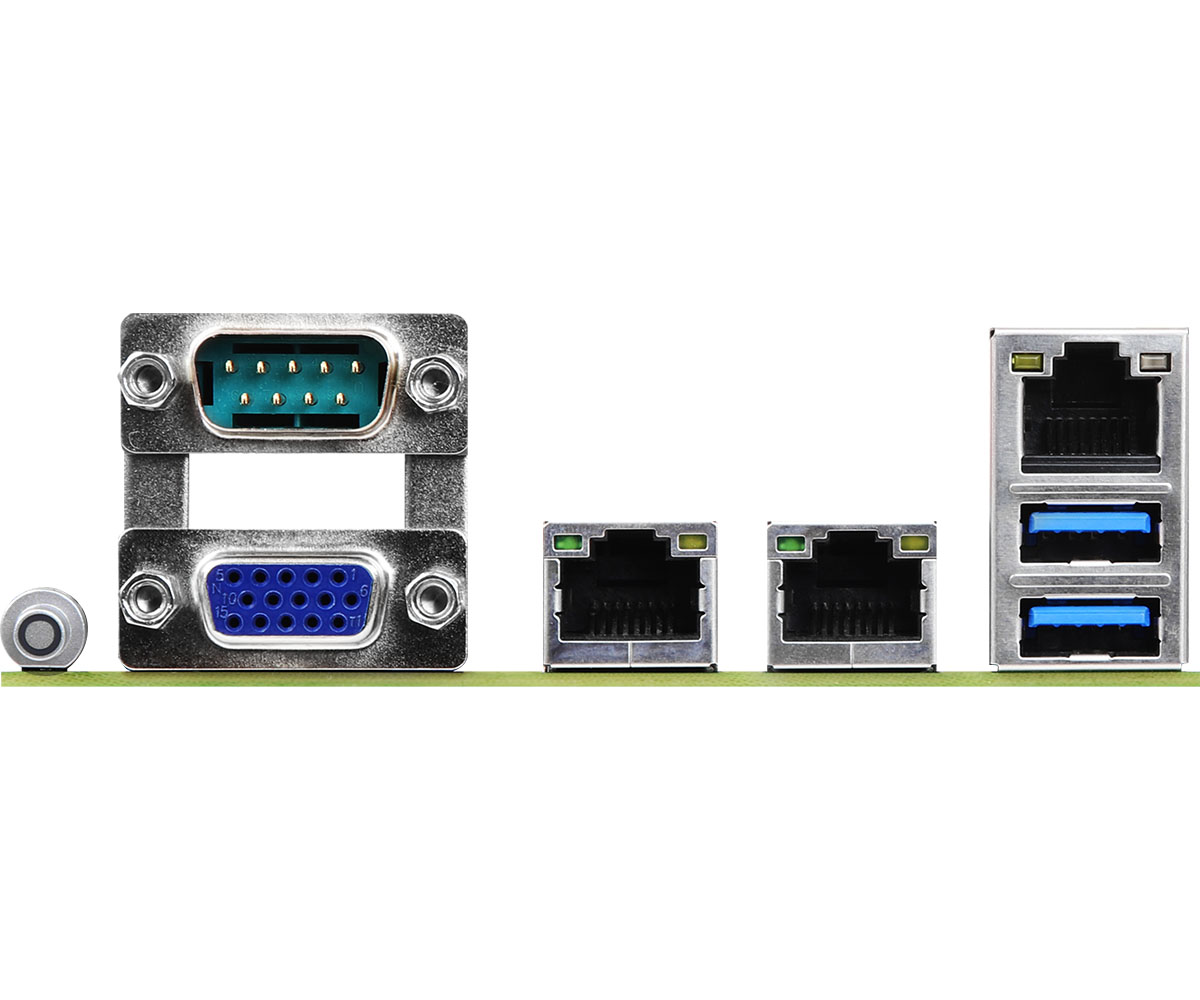

| Rear I/O — RJ45 | 2 x RJ45 Gigabit Ethernet LAN ports; 1 x RJ45 Dedicated IPMI LANLAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows:; Windows® 10 (64 bit); Linux:; UBuntu 16.04.4 (64 bit); RedHat Enterprise Linux Server 7.3 (64bit) / 7.4 (64bit); * On Linux system doesn't support Raid mode; * Support UEFI BOOT only |
| Процессоры | Support AMD Ryzen 5000 Series Desktop Processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Ethernet — Interface | 1000 /100 /10 Mbps by Intel® i210AT |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 x D-Sub |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports:; AMD Ryzen 5000, 4000, 3000, and 2000 G-Series Desktop Processors with Radeon Graphics; AMD Ryzen 5000, 3000, and 2000 Series Desktop Processors; AMD Ryzen PRO 5000, 4000, 3000, and 2000 Series Desktop Processors |
| Rear I/O — Serial Port | 1 |
| System BIOS — BIOS Type | 16MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket AM4 (PGA1331) |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM,1.05V_PCH, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | AMD X470 |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8.0 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (244 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 |
| Server Management — Features | Watch Dog |
| LED Indicators — Fan Fail LED | 6 (only Fan Fail LED) |
| Physical Status — Form Factor | Micro-ATX |
| Hardware Monitor — Temperature | CPU/DDR temperature sensing; MB/Card side temperature sensing |
| System Memory — Supported Type | Supports DDR4 288-pin ECC*/non-ECC UDIMM; *For AMD Ryzen Desktop Processors with Radeon Graphics, ECC support is only with Processors with PRO technologies. |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | up to 3200 MHz*; * AMD Ryzen 3000 and 2000 G-Series Desktop Processors with Radeon Graphics, AMD Ryzen 2000 Series Desktop Processors, and AMD Ryzen PRO 2000 Series Desktop Processors support up to 2666 MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | ECC/non-ECC UDIMM: up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (short pad) |
| Internal Connector/Headers — Fan Header | 6 Fans x 4-pin (FAN1(CPU)/FAN2~FAN6(5Front)) |
| Internal Connector/Headers — TPM Header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | 6 SATA3 6Gb/s (1 SATA DOM port), support RAID 0, 1, 10; Additional SATA Storage Controller |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 GLAN by Intel® i210AT; 1 x RJ45 Dedicated IPMI LAN port; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports Dual LAN with Teaming function; Supports PXE; LAN1 supports NCSI |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Интерфейсы накопителей | Supports up to 8 SATA 6Gb/s (6 SATA 6Gb/s from X470, 2 SATA 6Gb/s from Asmedia) |
| Other PCIe Expansion Connectors — M.2 slot | 2 (2242/2260/2280/22110, supports SATA 6Gb/s or PCIe3.0 x2 and supports PCIe2.0 x4 only) |
| Internal Connector/Headers — Power Connector | 1x (24-pin) + 1x (8-pin) |
| SATA/SAS Storage — Additional SATA Controller | Asmedia 1061: 2 SATA 6Gb/s |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (supports 2 USB 3.1 Gen1 ports) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (include C_CASEOPEN#、SYSTEM_FAULT_LED、LAN1 & LAN2 LED, location button & LED,BMC alert ) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT5: PCIe3.0 x4 link |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe3.0 x16 (splittable in x4/4/4/4), auto-switch to x8 when SLOT4 is occupied); SLOT4: PCIe x16 (PCIe3.0 x8) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
