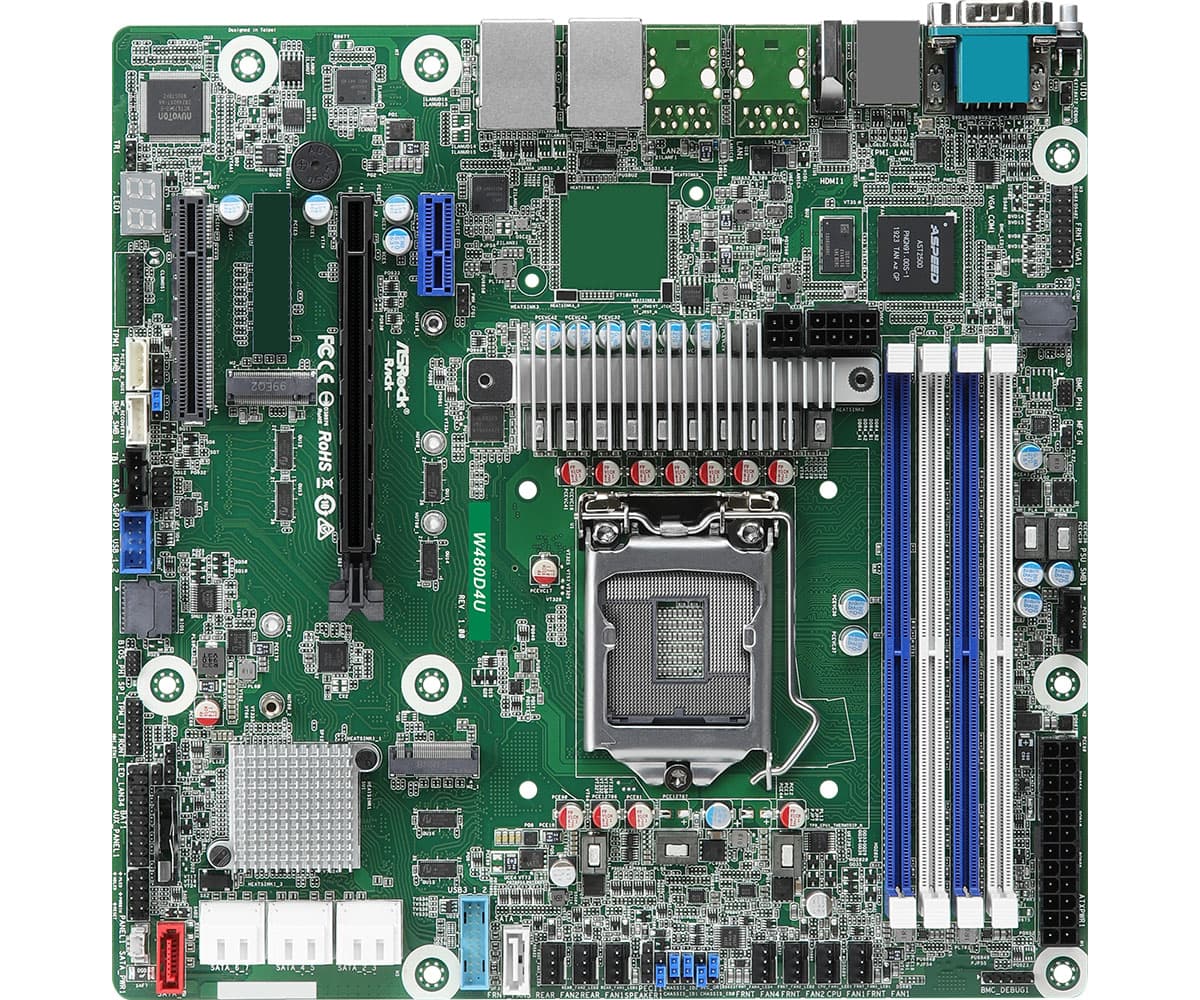

Серверная материнская плата W480D4U
Серверная материнская плата W480D4U, Micro-ATX.
Форм-фактор
Micro-ATX
Процессоры
Supports Intel Xeon W-1200 / W-1300 Series Processors
Память
Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM
Сеть
Supports 2 RJ45 1GbE LAN ports by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports Intel Xeon W-1200 / W-1300 Series Processors. Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM
GPU And Expansion
Ускорители и слоты расширения
Supports 1 PCIe 3.0 x16, 1 PCIe 3.0 x8. 1 PCIe 3.0x1; Supports 2 M.2 PCIe3.0x4
Storage And Infrastructure
Накопители, сеть и питание
8 x SATA 6Gb/s (SATA0-7, SATA_0 supports SATA DOM). Supports 2 RJ45 1GbE LAN ports by Intel i210
Product Details
Детали конструкции
Характеристики
| Сеть | Supports 2 RJ45 1GbE LAN ports by Intel i210 |
|---|---|
| BMC / IPMI | ASPEED AST2500 |
| Сокет | 1200 |
| Память | Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM |
| Чипсет | W480 |

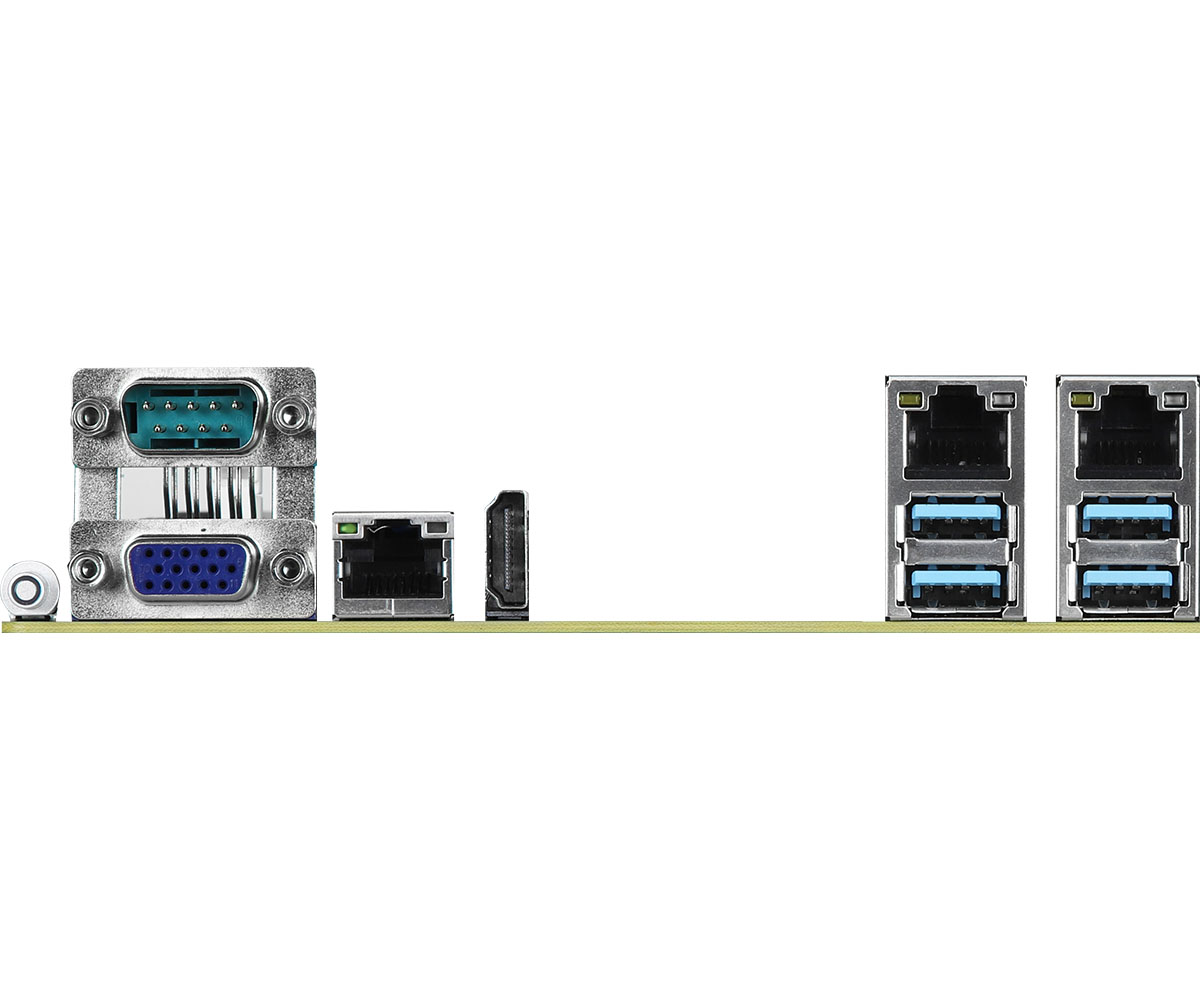

| Rear I/O — RJ45 | 2 RJ45 (1GbE); LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows:; -Windows® 10 (64 bit); Linux:; RedHat Enterprise Linux Server 7.7 (64 bit) / 8.1 (64 bit); CentOs 7.7 (64 bit) / 8.1 (64 bit); SUSE Enterprise Linux Server 12 SP5 (64 bit) / 15 SP1 (64 bit); Ubuntu 19.04 (64 bit) / 20.04 (64 bit); Hypervisor:; VMWare® ESXi 7.0.0/ vSphere 7.0.0; * W480D4U Supports UEFI BOOT only.; * The Intel® RAID mode is not supported on the Linux system. |
| Процессоры | Supports Intel Xeon W-1200 / W-1300 Series Processors |
| Форм-фактор | Micro-ATX |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 DB15 |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports Intel® Xeon® W-1200 / W-1300, 10th / 11th Gen Intel® Core Series Processors |
| Rear I/O — Serial Port | 1 DB9 |
| System BIOS — BIOS Type | 256 Mb AMI UEFI Legal BIOS |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | LGA 1200 |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | +12V, +5V, +3.3V, CPU Vcore, DRAM, V1.0M,+BAT, 3VSB, 5VSB |
| Processor System — Chipset | Intel® W480 |
| Physical Status — Dimensions | 9.6" x 9.6" (244 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| Rear I/O — USB 3.2 Gen2 Port | 2 Type-A (USB3.2 Gen2) |
| LED Indicators — Fan Fail LED | 7 |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | Supports 1 PCIe 3.0 x16, 1 PCIe 3.0 x8. 1 PCIe 3.0x1; Supports 2 M.2 PCIe3.0x4 |
| Hardware Monitor — Temperature | CPU Temperature Sensing; MB/Card side/TR1 Temperature Sensing |
| System Memory — Supported Type | Dual Channel DDR4 memory technology; Supports DDR4 ECC*/non-ECC UDIMM; *ECC Memory (ECC mode) support varies by CPU. |
| LED Indicators — Standby PWR LED | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | 2933*/2666/2400 MHz; *2933 MHz support varies by CPU. |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | 32GB, 16GB, 8GB, 4GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (4-pin) |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC)*, 1 (13-pin, SPI); *support LPC interface TPM module by default. Please contact ASRock Rack sales for SPI interface TPM module support. |
| Internal Connector/Headers — VGA header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | 8 x SATA 6Gb/s (SATA0-7, SATA_0 supports SATA DOM) |
| System Memory — Supported DIMM Quantity | 4 x 288-pin DDR4 DIMM slots |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 GLAN by Intel® i210 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | Supports 2 M.2 PCIe3.0x4; Supports 8 SATA 6Gb/s |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB 2.0) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 24-pin (ATX), 8-pin (12V), 4pin (12V) |
| PCIe Expansion Slots (SLOT7 close to CPU) — M.2 | 2 (M2_1: 22110/2280/2260, Supports PCIe 3.0(x4); M2_2:2280/2260, Supports PCIe 3.0(x4)) |
| Internal Connector/Headers — Thunderbolt 3 header | 1 (BTO) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB 3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT7: PCIe3.0 x1 [PCH] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT4: PCIe3.0 x8 [CPU] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: Latch PCIe3.0 x16, auto switch to x8 when SLOT4 is occupied [CPU] |
