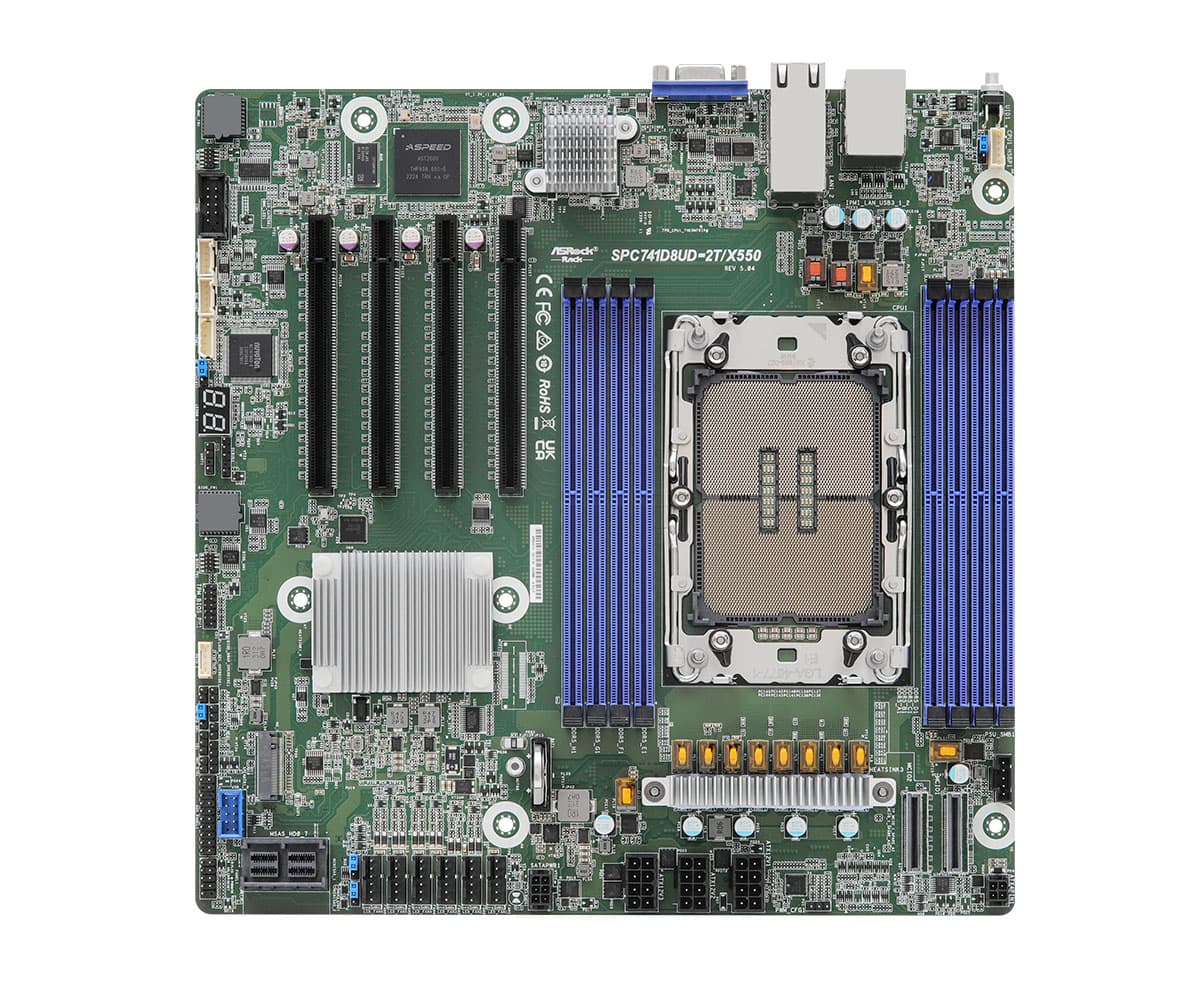

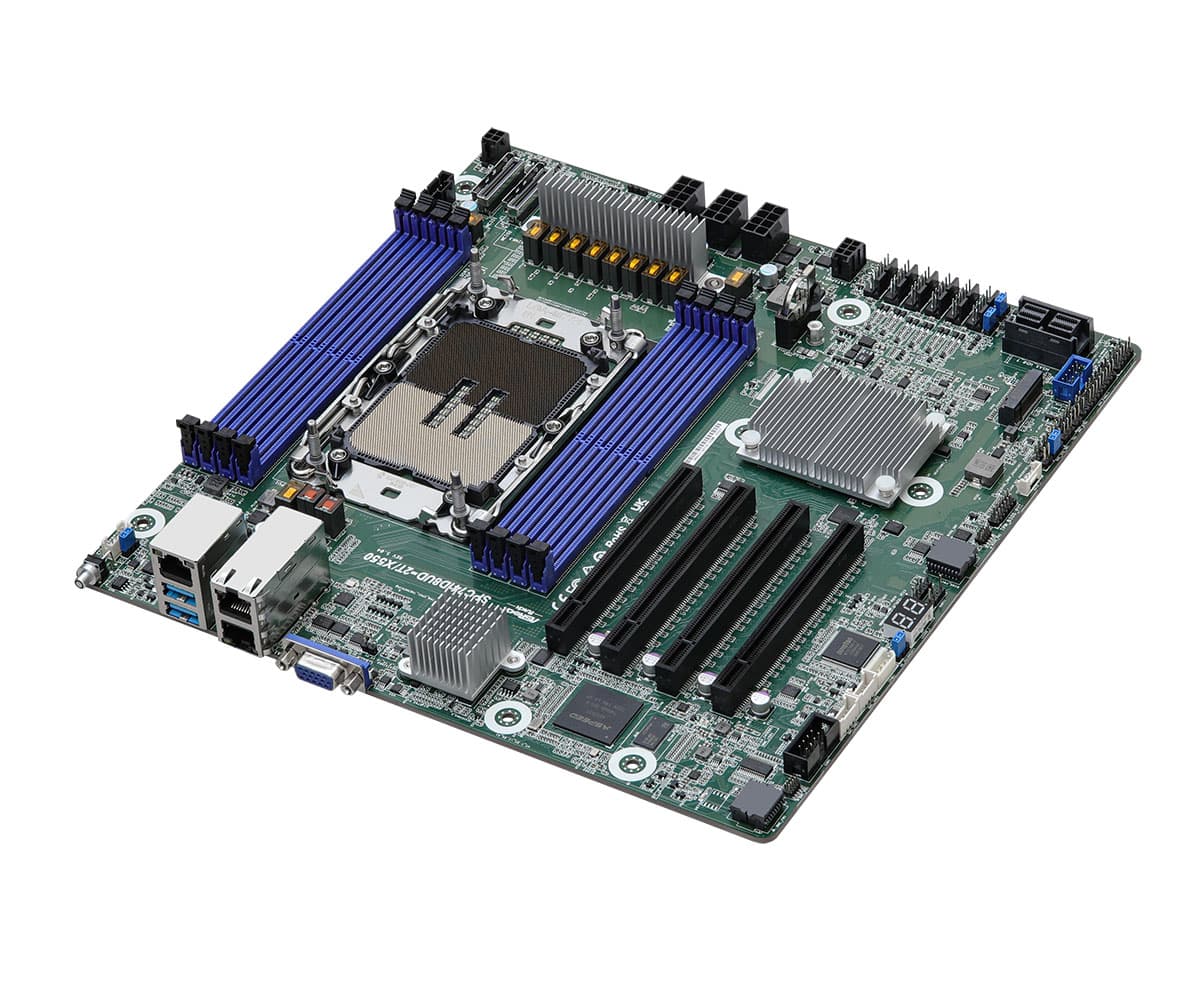

ASRock Rack SPC741D8UD-2T/X550
Артикул: SPC741D8UD-2T/X550
ASRock Rack SPC741D8UD-2T/X550
Серверная материнская плата SPC741D8UD-2T/X550
Серверная материнская плата SPC741D8UD-2T/X550, Deep Micro-ATX (10.4" x 10.5").
Форм-фактор
Deep Micro-ATX (10.4" x 10.5")
Процессоры
Supports 5th and 4th Gen Intel Xeon Scalable processors
Память
8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
Сеть
2 RJ45 (10GbE) by Intel X550-AT2
Compute And Memory
Вычислительная платформа и память
Supports 5th and 4th Gen Intel Xeon Scalable processors. 8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
GPU And Expansion
Ускорители и слоты расширения
4 PCIe5.0 / CXL1.1 x16; 2 MCIO (PCIE5.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C741 (9 SATA 6Gb/s, support RAID 0/1/5/10):; 1 Mini-SAS HD 8i for 8 SATA, 1 M.2. 2 RJ45 (10GbE) by Intel X550-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X550-AT2 |
|---|---|
| BMC / IPMI | Remote management (IPMI) |
| Сокет | 4677 |
| Память | 8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS |
| Чипсет | C741 |

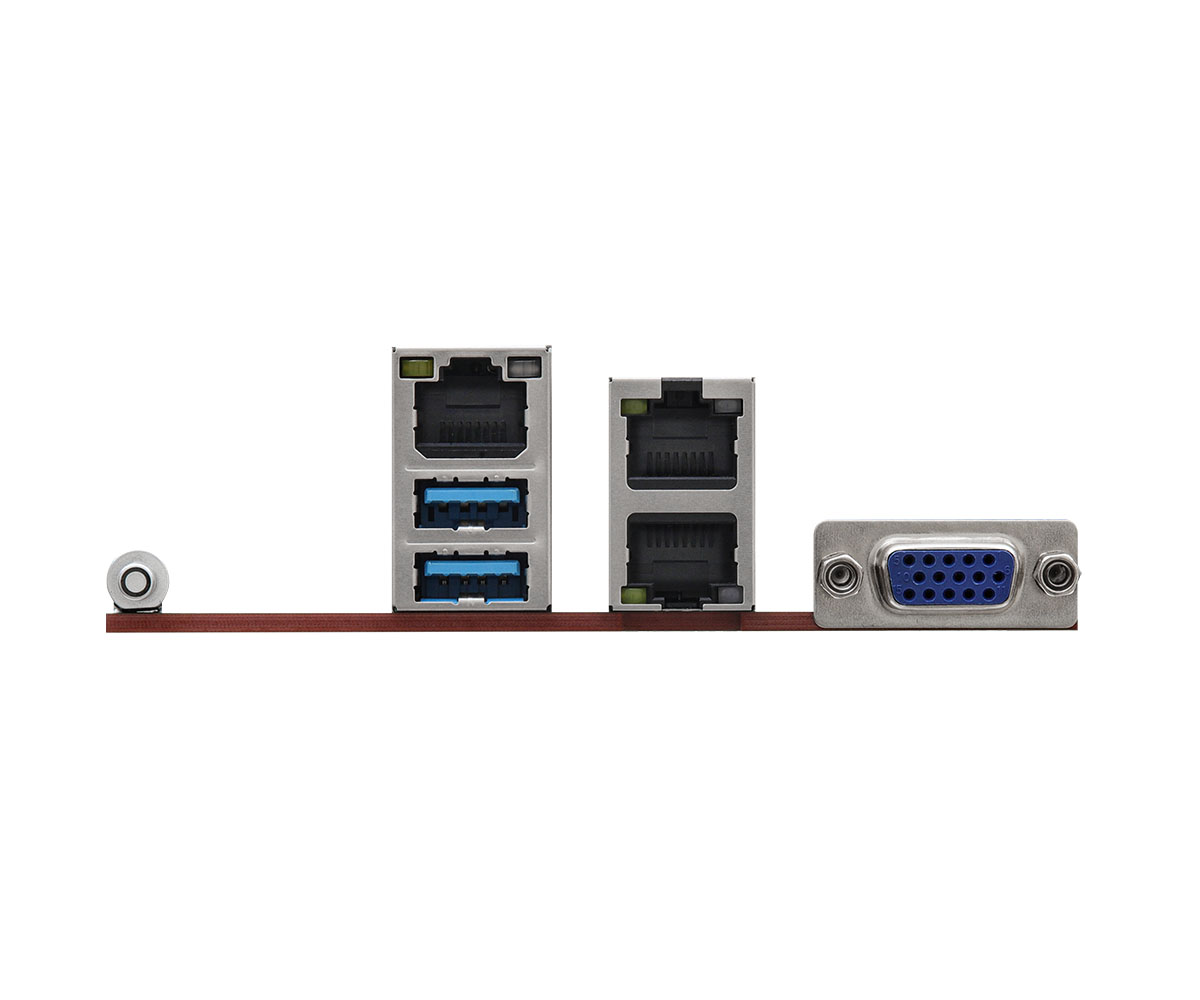

| Rear I/O — RJ45 | 2 RJ45 (10GbE), 1 dedicated IPMI |
| Процессоры | Supports 5th and 4th Gen Intel Xeon Scalable processors |
| Форм-фактор | Deep Micro-ATX (10.4" x 10.5") |
| Graphics — Controller | ASPEED AST2600:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports 5th and 4th Gen Intel® Xeon® Scalable processors |
| System BIOS — BIOS Type | AMI UEFI BIOS; 512Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket E (LGA 4677) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | 1.05V_PCH, 1.8V_PCH, +BAT, PVNN_PCH, 3.3V, 5V, 12V, 3.3VSB, 5VSB, 12V, +12VSB |
| Processor System — Chipset | Intel® C741 |
| System BIOS — BIOS Features | Plug and Play (PnP), ACPI 4.0 and above compliance wake up events, SMBIOS 3.4 and above, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 10.4” x 10.5” (264.16 x 266.7 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 6 |
| Physical Status — Form Factor | Deep Micro-ATX |
| Слоты расширения | 4 PCIe5.0 / CXL1.1 x16; 2 MCIO (PCIE5.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | 288-pin DDR5 RDIMM/ RDIMM-3DS |
| LED Indicators — Standby PWR LED | 1 |
| Internal Connector/Headers — HSBP | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600: IPMI2.0 with iKVM and vMedia support |
| System Memory — Max. DIMM Frequency | 5600 MT/s on 5th Gen Intel® Xeon® Scalable Processors; 4800 MT/s on 4th Gen Intel® Xeon® Scalable Processors; *Memory speed and capacity support varies by CPU SKU |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211F |
| System Memory — Max. Capacity per DIMM | RDIMM: 96GB; RDIMM-3DS: 2H- 128 GB / 4H- 256 GB |
| Internal Connector/Headers — COM Header | 1 (9-pin) |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 6 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Processor System — Thermal Design Power | 350W |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C741 (9 SATA 6Gb/s, support RAID 0/1/5/10):; 1 Mini-SAS HD 8i for 8 SATA, 1 M.2 |
| System Memory — Supported DIMM Quantity | 8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 2 MCIO (PCIE5.0 x8) [CPU] |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (10GbE) by Intel® X550-AT2 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 2 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | 2 MCIO (PCIE5.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); Up to 9 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe3.0 x4 or SATA 6Gb/s); support 2280 form factor [PCH] |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — Power Connector | 1 Mirco-Fit (4-pin, ATX PSU signal) w/ ATX 24-pin adapter cable, 3 (8-pin, ATX 12V) support 12V DC-in |
| Internal Connector/Headers — Type A USB 2.0 Port | 1 header (9-pin, 2 USB2.0) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Other Power Connectors | 1 Mirco-Fit (6-pin) for HDD power when using 12V DC-in power source |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe5.0 / CXL1.1 x16 [CPU]; SLOT6: PCIe5.0 / CXL1.1 x16 [CPU]; SLOT5: PCIe5.0 / CXL1.1 x16 [CPU]; SLOT4: PCIe5.0 / CXL1.1 x16 [CPU] |
| Другие официальные характеристики | Supports ATX PSU or 12V DC-in |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для SPC741D8UD-2T/X550
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
SPC741D8UD-2T/X550
- Поддерживаемые процессоры
- Supports 5th and 4th Gen Intel Xeon Scalable processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
SPC741D8UD-2T/X550
- Поддерживаемая память
- 8 DIMM slots (1DPC), supports DDR5 RDIMM/ RDIMM-3DS
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel® C741 (9 SATA 6Gb/s, support RAID 0/1/5/10):; 1 Mini-SAS HD 8i for 8 SATA, 1 M.2
- Интерфейсы накопителей
- 2 MCIO (PCIE5.0 x8); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); Up to 9 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
