ASRock Rack EC266D4U
Артикул: EC266D4U
ASRock Rack EC266D4U

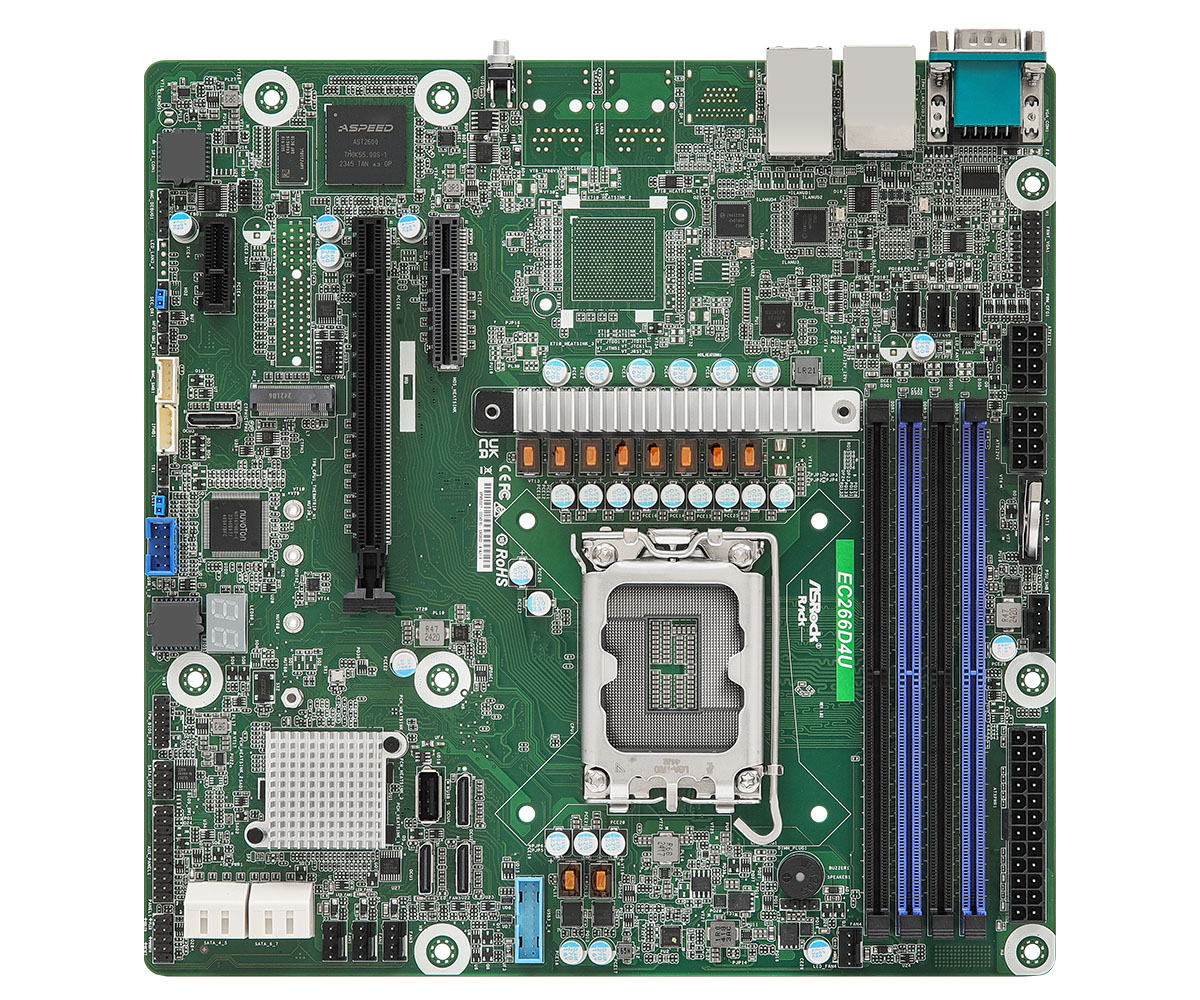

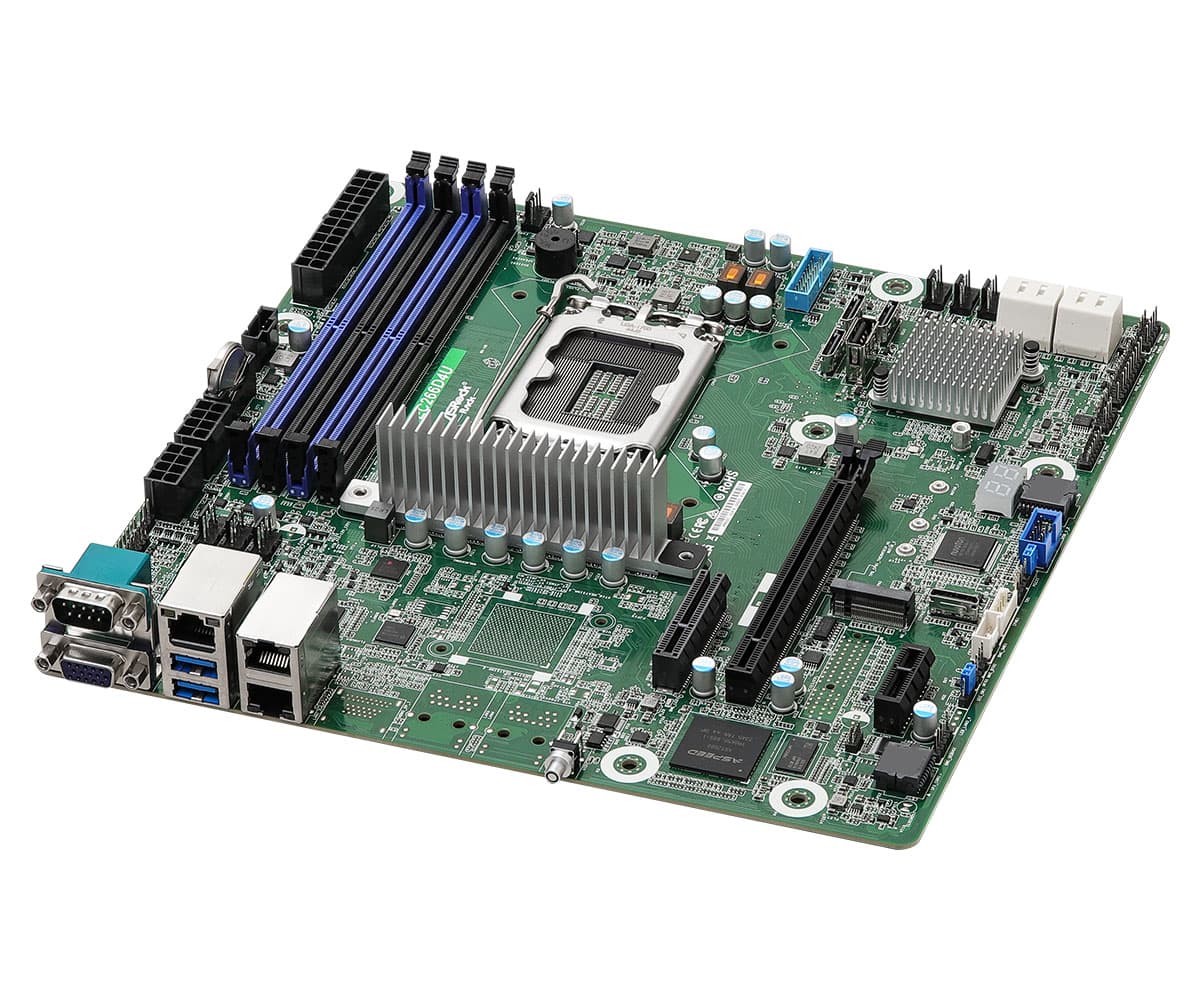

Серверная материнская плата EC266D4U
Серверная материнская плата EC266D4U, Micro-ATX (9.6" x 9.6").
Форм-фактор
Micro-ATX (9.6" x 9.6")
Процессоры
Supports Intel Xeon 6300-series, Xeon E-2400 series, and Pentium Gold G7400/G7400T processors
Память
4 DIMM slots (2DPC), supports DDR5 ECC UDIMM
Сеть
2 RJ45 (1GbE) by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports Intel Xeon 6300-series, Xeon E-2400 series, and Pentium Gold G7400/G7400T processors. 4 DIMM slots (2DPC), supports DDR5 ECC UDIMM

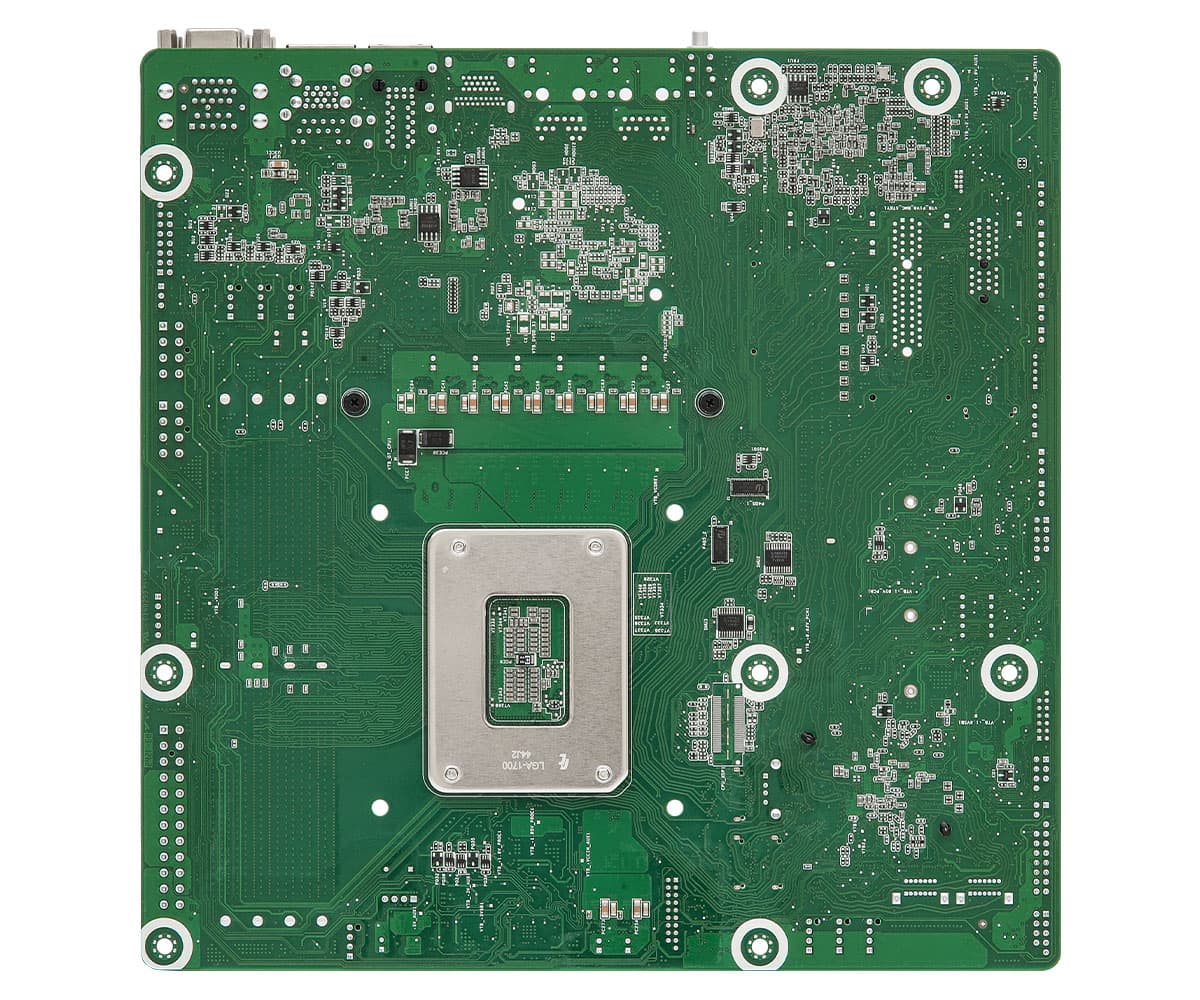

GPU And Expansion
Ускорители и слоты расширения
1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe4.0 x1; Supports 1 M.2 (PCIe4.0 x4)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C266 (8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink. 2 RJ45 (1GbE) by Intel i210
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (1GbE) by Intel i210 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | 1700 |
| Память | 4 DIMM slots (2DPC), supports DDR5 ECC UDIMM |
| Чипсет | C266 |

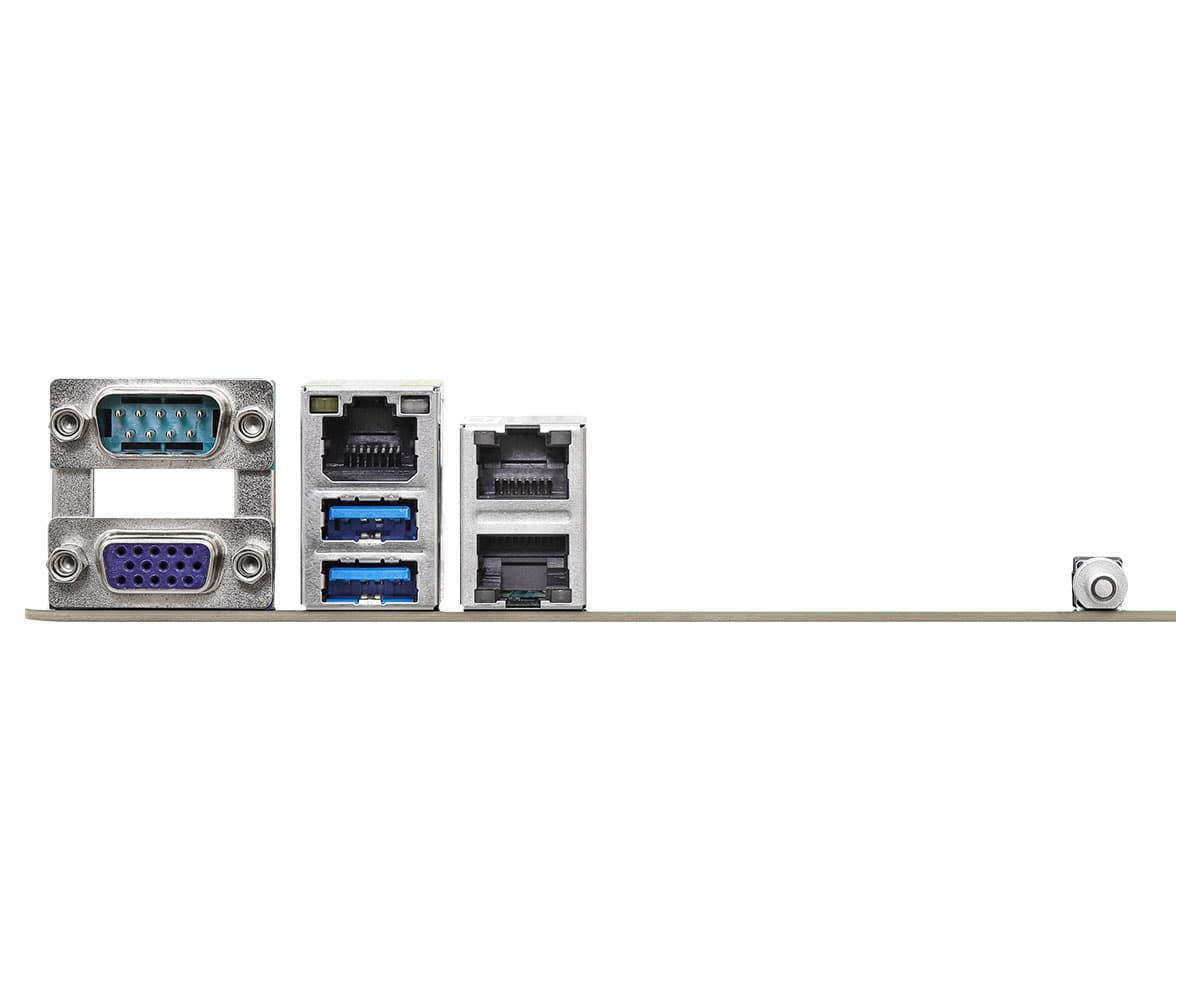

| Rear I/O — RJ45 | 2 RJ45 (1GbE), 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows:; Windows® Server 2022; Azure Stack HCI; Linux:; RHEL 8.5; SLES 15 SP3; Ubuntu 21.04 LTS; Hypervisor:; VMware ESXi 8.0 u1; Linux KVM (Linux OSes); Hyper-V (Windows® Server) |
| TPM — TPM Support | 1 (13-pin, SPI) |
| Процессоры | Supports Intel Xeon 6300-series, Xeon E-2400 series, and Pentium Gold G7400/G7400T processors |
| Форм-фактор | Micro-ATX (9.6" x 9.6") |
| Graphics — Controller | ASPEED AST2600:; 1 DB15 (VGA) |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports Intel® Xeon® 6300-series, Xeon® E-2400 series, and Pentium® Gold G7400/G7400T processors |
| Rear I/O — Serial Port | 1 DB9 (COM) |
| System BIOS — BIOS Type | AMI 256Mb SPI Flash ROM |
| System Memory — Voltage | 1.1V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket LGA 1700 |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX,VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
| Processor System — Chipset | Intel® C266 |
| System BIOS — BIOS Features | Plug and Play, ACPI 6.4 and above compliance wake up events, SMBIOS 2.8 and above, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (244 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 7 |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | 1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe4.0 x1; Supports 1 M.2 (PCIe4.0 x4) |
| Hardware Monitor — Temperature | CPU, MB, Card side, VR, DDR5, PCH, M.2, TR1 Temperature sensing |
| System Memory — Supported Type | Supports DDR5 288-pin ECC UDIMM |
| LED Indicators — Standby PWR LED | 1 (5VSB) |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2600: iKVM, vMedia support |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | 4400MT/s (2SPC - 1DIMM) / 4000MT/s (2SPC - 2DIMM 1R) / 3600MT/s (2SPC - 2DIMM 2R) |
| Server Management — Dedicated IPMI LAN | 1 RJ45 Dedicated IPMI LAN port by Realtek RTL8211F |
| System Memory — Max. Capacity per DIMM | 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (4-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| Processor System — Thermal Design Power | 95W |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C266 (8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (1GbE) by Intel® i210 |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Other PCIe Expansion Connectors — OCuLink | 1 OCuLink (PCIe4.0 x4)* [CPU]; 1 OCuLink (PCIe4.0 x4 or 4 SATA 6Gb/s) [PCH]; 2 OCuLink (PCIe4.0 x4) [PCH]*OCulink4 shares lanes with SLOT7 and will be disabled when SLOT7 is populated |
| Интерфейсы накопителей | 4 OCuLink; Supports 1 M.2 (PCIe4.0 x4); Up to 8 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe4.0 x4); support 2280/2260/2242/2230 form factor [PCH] |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — USB 2.0 Header | 1 header (9-pin, 2 USB2.0) |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 2 (8-pin, ATX 12V) |
| Internal Connector/Headers — Type A USB 2.0 Port | 1 vertical Type-A (USB2.0) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 header (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Front Lan LED Connector | 1 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT4: PCIe4.0 x1 [PCH] |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 4 | SLOT7: PCIe4.0 x4* [CPU]*SLOT7 share lanes with OCuLink4. OCuLink4 will disable when SLOT7 is populated |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe5.0 x16 [CPU] |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для EC266D4U
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
EC266D4U
- Поддерживаемые процессоры
- Supports Intel Xeon 6300-series, Xeon E-2400 series, and Pentium Gold G7400/G7400T processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
EC266D4U
- Поддерживаемая память
- 4 DIMM slots (2DPC), supports DDR5 ECC UDIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel® C266 (8 SATA 6Gb/s; RAID 0/1/5/10):; 4 SATA 7-pin, 1 OCuLink
- Интерфейсы накопителей
- 4 OCuLink; Supports 1 M.2 (PCIe4.0 x4); Up to 8 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- TPM — TPM Support
- 1 (13-pin, SPI)
- Internal Connector/Headers — TPM Header
- 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
