ASRock Rack E3C236D4U
Артикул: E3C236D4U

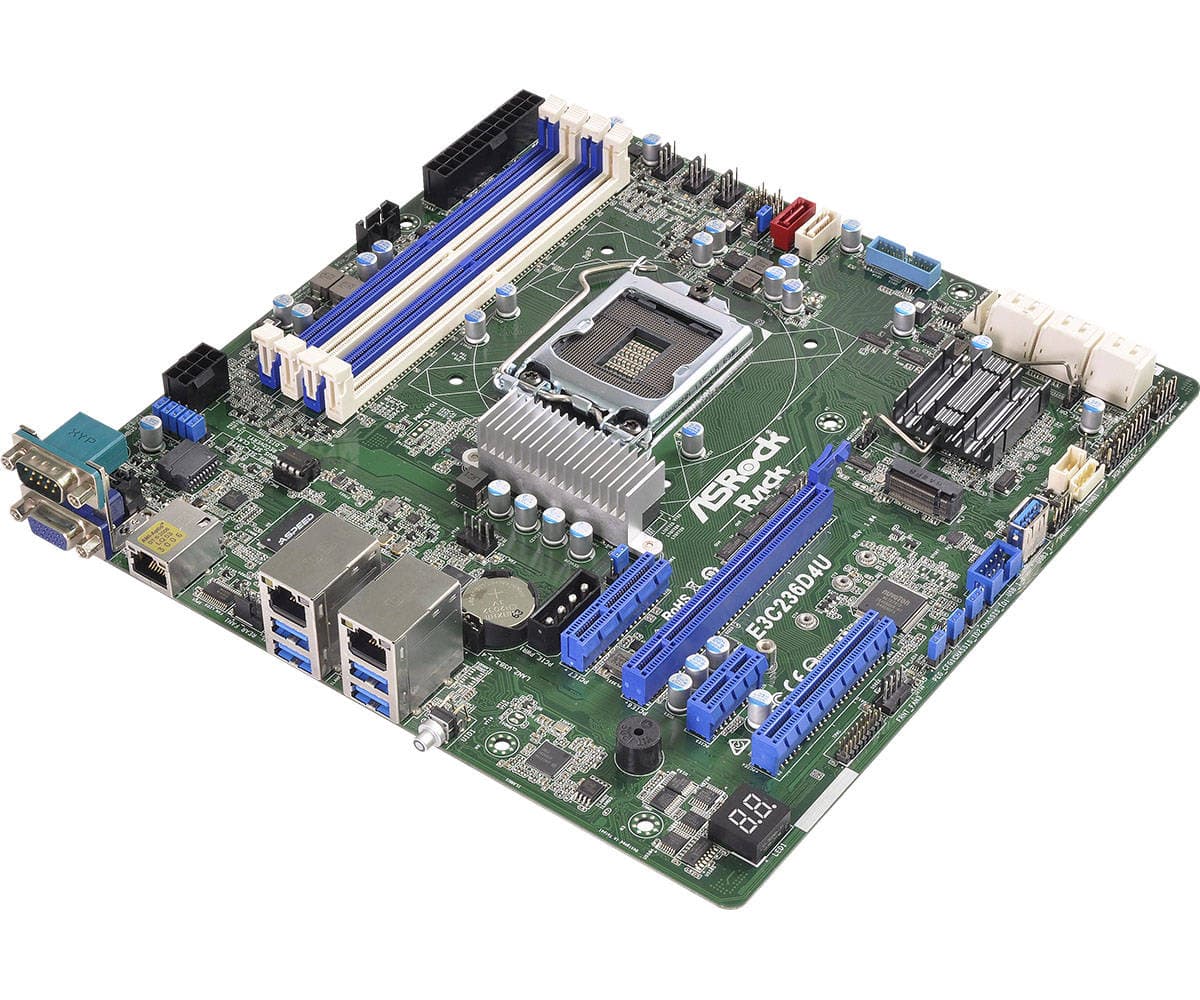

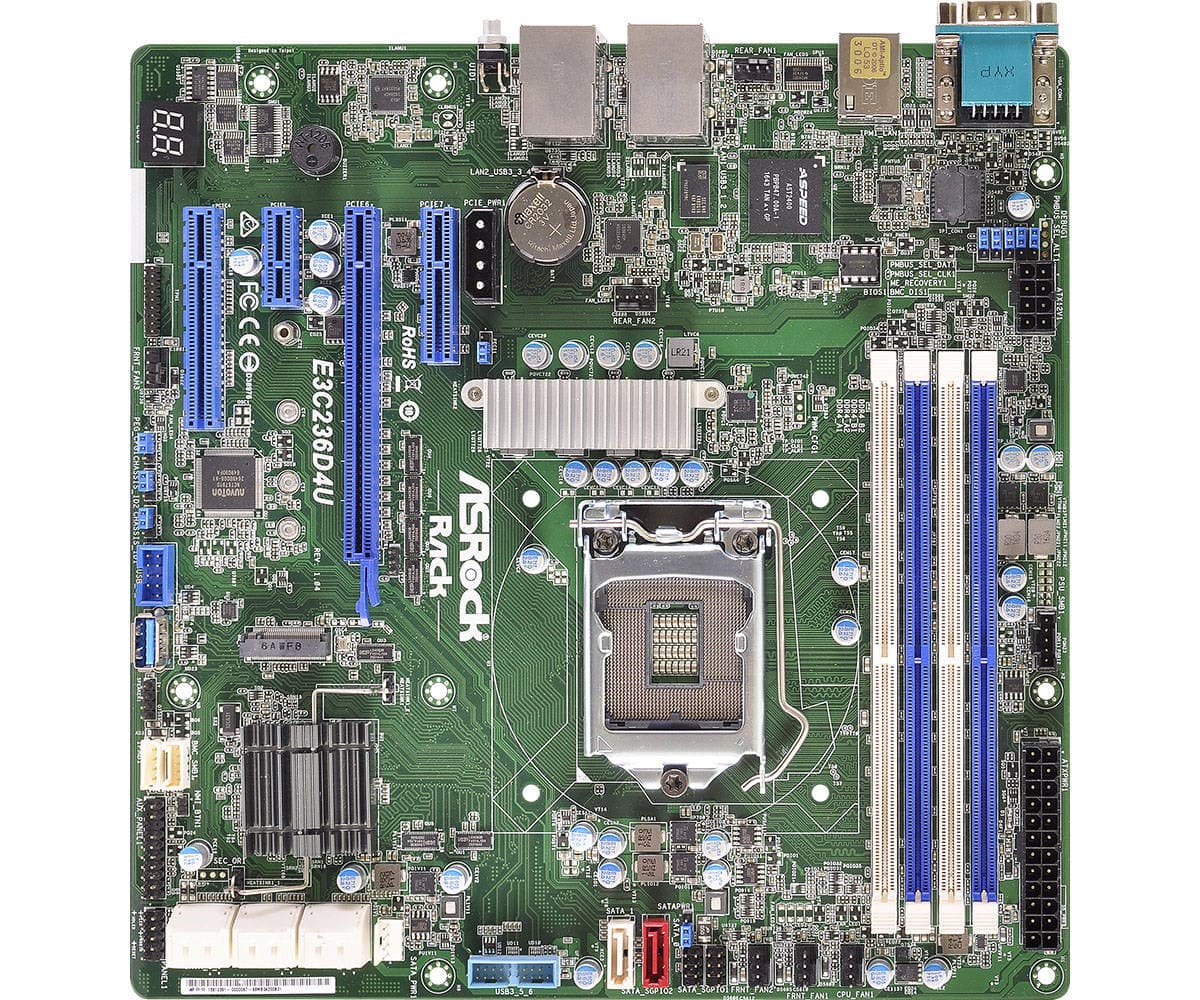

ASRock Rack E3C236D4U
Серверная материнская плата E3C236D4U
Серверная материнская плата E3C236D4U, Micro-ATX.
Форм-фактор
Micro-ATX
Процессоры
Intel Xeon E3-1200 v5/v6 Series Processors
Память
Supports Dual channel DDR4 2133/1866 ECC and Non-ECC UDIMM max 64 GB
Сеть
Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel I210*2
Compute And Memory
Вычислительная платформа и память
Intel Xeon E3-1200 v5/v6 Series Processors. Supports Dual channel DDR4 2133/1866 ECC and Non-ECC UDIMM max 64 GB
GPU And Expansion
Ускорители и слоты расширения
Supports 1x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x PCIe 3.0 x4(share with M.2), 1x PCIe 3.0 x1
Storage And Infrastructure
Накопители, сеть и питание
C236: 8x SATA3 6Gb/s (1 port support SATA DOM), support RAID 0,1,5,10. Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel I210*2
Product Details
Детали конструкции
Характеристики
| Сеть | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel I210*2 |
|---|---|
| BMC / IPMI | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
| Сокет | 1151 |
| Память | Supports Dual channel DDR4 2133/1866 ECC and Non-ECC UDIMM max 64 GB |
| Чипсет | C236 |
| Graphics — VRAM | DDR3 16MB |

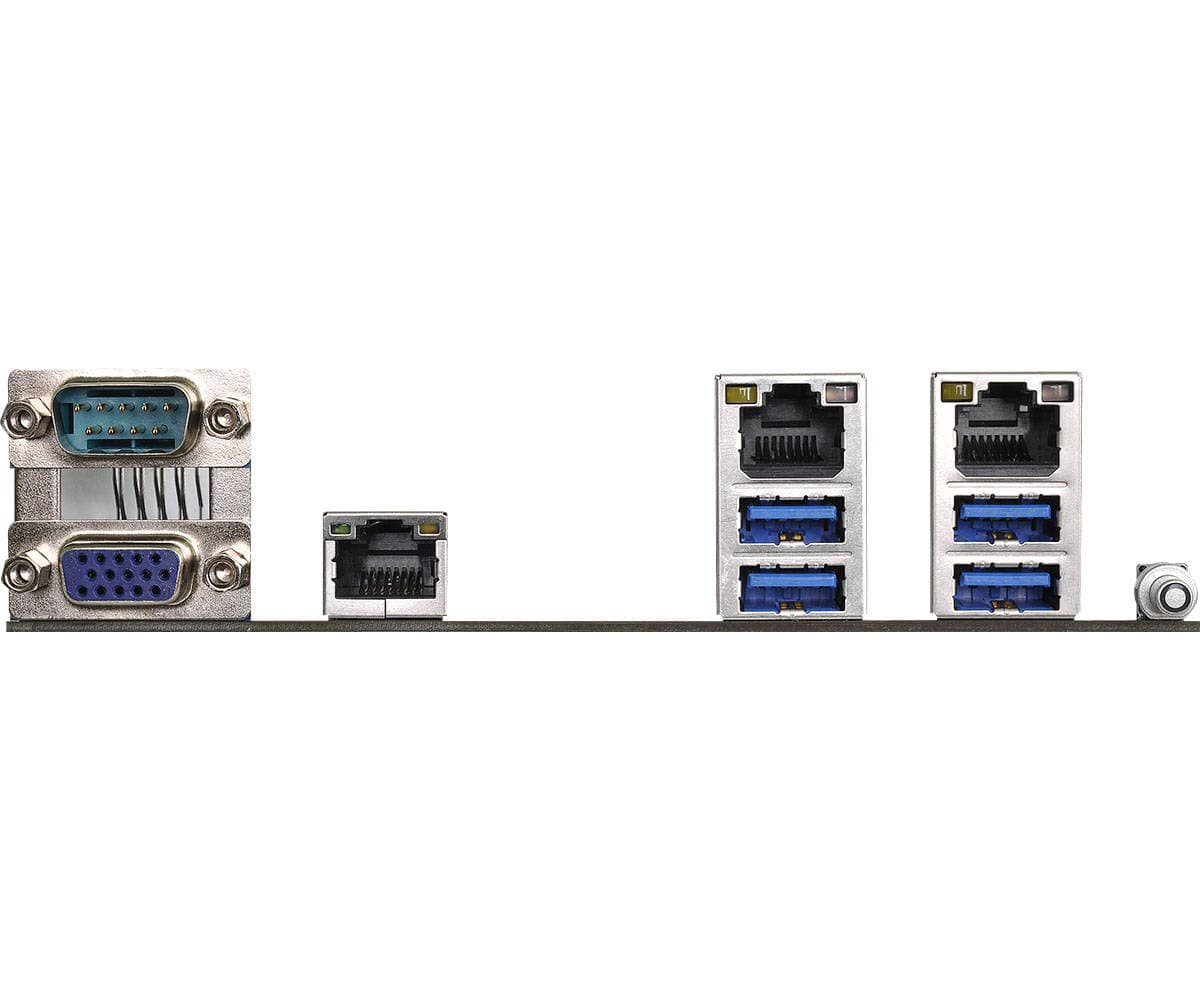

| Rear I/O — RJ45 | RJ45: 2x GLAN(by Intel® i210); LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows®; Server 2008 R2 SP1 (64 bit); Server 2012 (64 bit); Server 2012 R2 (64 bit); Server 2016 (64 bit); Linux; RedHat Enterprise Linux Server 6.6 (32 / 64 bit) / 7.0 (64 bit); CentOS 6.6 (32 / 64 bit) / 7.0 (64 bit); SUSE Enterprise Linux Server 11 SP3 (32 / 64 bit) / 12.0 (64 bit); Fedora core 22 (64 bit); Ubuntu 15.04 (64 bit) / 15.10 (64 bit) (AHCI mode) |
| Процессоры | Intel Xeon E3-1200 v5/v6 Series Processors |
| Форм-фактор | Micro-ATX |
| Ethernet — Interface | 1000 /100 /10 Mbps |
| Graphics — Controller | ASPEED AST2400 |
| Rear I/O — Video Port | 1 x D-Sub |
| Environment — Humidity | Operating Humidity Range: 10%-90% / Non-operating Humidity Range: 10%-90% |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow CPU Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Intel® Xeon® E3-1200 v5/v6 Series Processors*BIOS version 2.0 or above is required for v4 series |
| Rear I/O — Serial Port | 1(COM1) |
| Rear I/O — Dedicate LAN | RT8211E |
| System BIOS — BIOS Type | 128Mb AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature Range: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.0V_M, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | Intel® C236 |
| Hardware Monitor — Watchdog | Yes |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8.0 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6'' x 9.6'' (24.4 cm x24.4 cm) |
| Rear I/O — USB 3.2 Gen1 Port | 4 Type-A (USB3.2 Gen1) |
| Server Management — Features | Watch Dog; NMI |
| Physical Status — Form Factor | Micro-ATX |
| Слоты расширения | Supports 1x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x PCIe 3.0 x4(share with M.2), 1x PCIe 3.0 x1 |
| Hardware Monitor — Temperature | CPU Temperature Sensing; System Temperature Sensing; System Inlet Temperature Sensing |
| System Memory — Supported Type | Dual Channel DDR4 memory technology; Supports DDR4 2400*/2133/1866/1600 ECC/non-ECC** UDIMM memory*Only E3-1200 v6 CPUs can support DDR4 2400; **non-ECC UDIMM support Client OS only. |
| Server Management — BMC Controller | ASPEED AST2400 |
| Internal Connector/Headers — Buzzer | 1 |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | Supports DDR4 2133 ECC/U DIMM memory; ECC and non-ECC UDIMM : 16GB, 8GB, 4GB; Max. capacity of system memory:64 GB |
| Internal Connector/Headers — Fan Header | 6(1CPU/3Front/2Rear) |
| Internal Connector/Headers — TPM Header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | C236: 8x SATA3 6Gb/s (1 port support SATA DOM), support RAID 0,1,5,10 |
| System Memory — Supported DIMM Quantity | 4 x DDR4 DIMM slots |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 GLAN by Intel® i210; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports Dual LAN with Teaming function(TBD); Supports PXE; LAN1 Supports NCSI |
| Интерфейсы накопителей | Support 8 SATA3 by C236; Supports 1x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x PCIe 3.0 x4(share with M.2), 1x PCIe 3.0 x1 |
| Other PCIe Expansion Connectors — M.2 slot | 1 |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB2.0) |
| Internal Connector/Headers — Power Connector | 1x (24-pin) + 1x (8-pin) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (include chassis intrusion, location button & LED, front LAN LED, event log LED) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 1 | SLOT5: PCIe3.0 x1 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 4 | SLOT7: PCIe3.0 x4 (share with M.2) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT4: PCIe3.0 x8 (x8/x0) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe3.0 x16 (x0/x16, x8/x8) |
| Internal Connector/Headers — Type A USB 3.2 (Gen1) Port | 1 (Type-A, 1 USB3.2 Gen1) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для E3C236D4U
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
E3C236D4U
- Поддерживаемые процессоры
- Intel Xeon E3-1200 v5/v6 Series Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
E3C236D4U
- Поддерживаемая память
- Supports Dual channel DDR4 2133/1866 ECC and Non-ECC UDIMM max 64 GB
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- C236: 8x SATA3 6Gb/s (1 port support SATA DOM), support RAID 0,1,5,10
- Интерфейсы накопителей
- Support 8 SATA3 by C236; Supports 1x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x PCIe 3.0 x4(share with M.2), 1x PCIe 3.0 x1
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
