ASRock Rack SPC621D8HM3
Артикул: SPC621D8HM3
ASRock Rack SPC621D8HM3

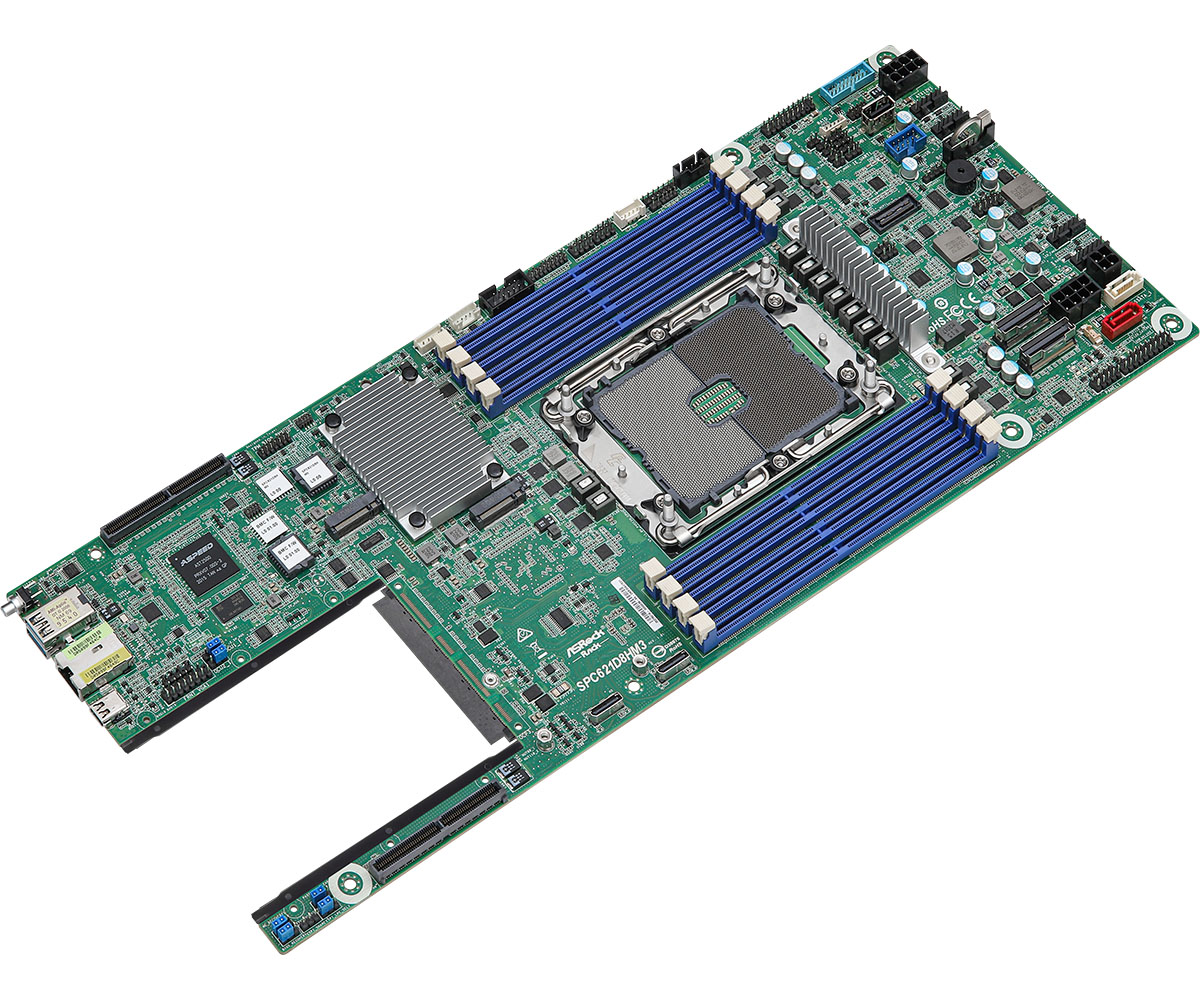

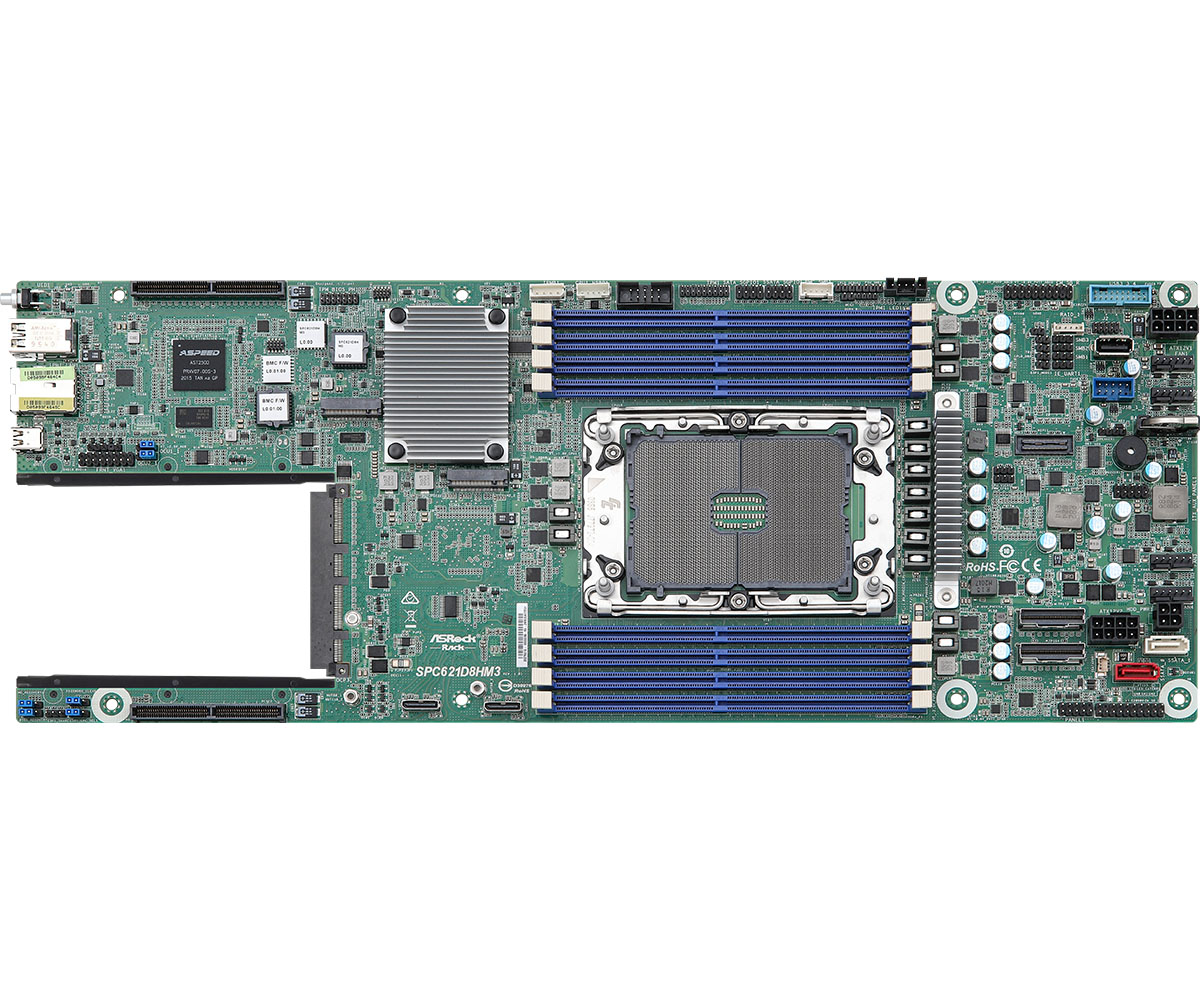

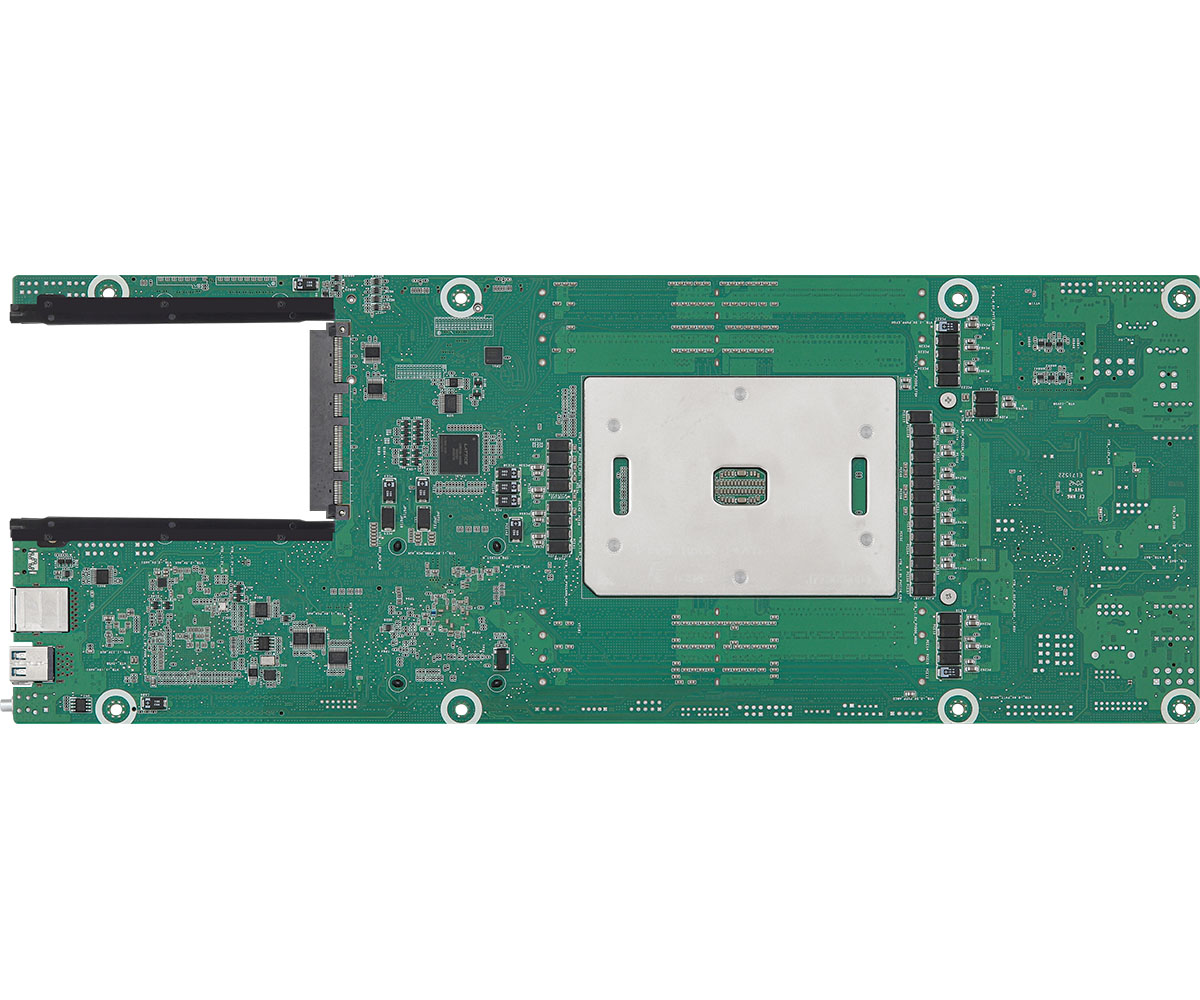

Серверная материнская плата SPC621D8HM3
Серверная материнская плата SPC621D8HM3, Half-width (6.6" x 17").
Форм-фактор
Half-width (6.6" x 17")
Процессоры
Supports 3 Gen Intel Xeon Scalable Processors
Память
8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
Сеть
1 OCP NIC 3.0 (PCIe4.0 x16)
Compute And Memory
Вычислительная платформа и память
Supports 3 Gen Intel Xeon Scalable Processors. 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
GPU And Expansion
Ускорители и слоты расширения
2 high-density PCIe4.0 x16; 2 SlimSAS (PCIe4.0 x8), 2 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP NIC 3.0 (PCIe4.0 x16)
Storage And Infrastructure
Накопители, сеть и питание
Intel® C621A (11 SATA 6Gb/s; RAID 0/1/5/10):; 2 OCuLink, 1 SATA 7-pin, 1 M.2, 1 M.2 or SATA DOM. 1 OCP NIC 3.0 (PCIe4.0 x16)
Product Details
Детали конструкции
Характеристики
| BMC / IPMI | Remote management (IPMI) |
|---|---|
| Сокет | 4189 |
| Память | 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory |
| Чипсет | C621A |
| Graphics — VRAM | DDR4 16MB |
| Процессоры | Supports 3 Gen Intel Xeon Scalable Processors |
| Ethernet — OCP slot | 1 OCP NIC 3.0 (PCIe4.0 x16) |
| Форм-фактор | Half-width (6.6" x 17") |
| Graphics — Controller | ASPEED AST2500 |

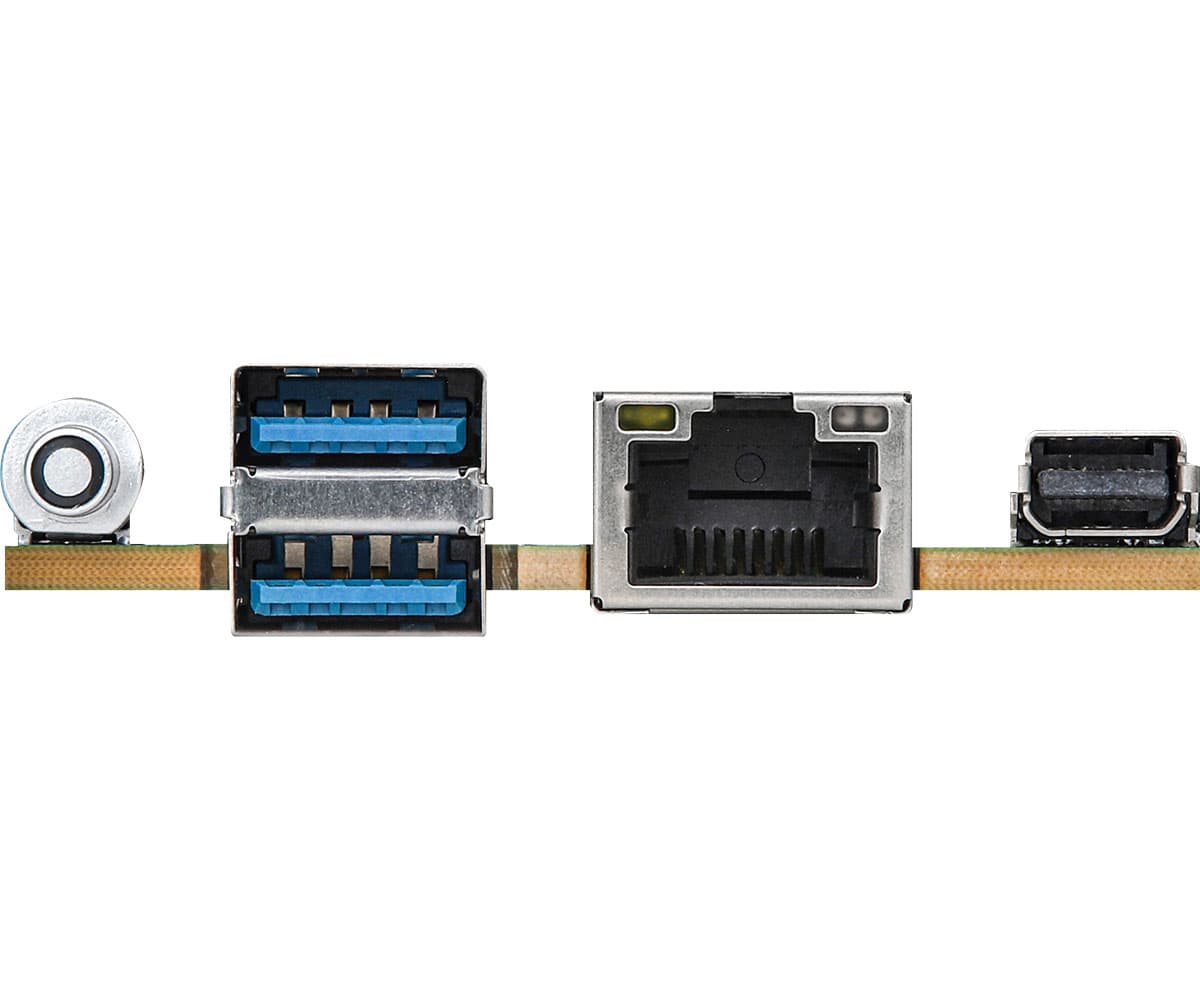

| Rear I/O — Video Port | 1 Mini-DP (VGA, adapter cable required) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports 3 rd Gen Intel® Xeon® Scalable processors |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket P+ (LGA 4189) |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, +BAT, 3.3VSB, 5VSB |
| Processor System — Chipset | Intel® C621A |
| Physical Status — Dimensions | 6.6" x 17" |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 4 |
| Physical Status — Form Factor | Half-width |
| Слоты расширения | 2 high-density PCIe4.0 x16; 2 SlimSAS (PCIe4.0 x8), 2 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP NIC 3.0 (PCIe4.0 x16) |
| Hardware Monitor — Temperature | CPU, PCH, MB, Card side Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, Intel® Optane Persistent Memory 200 series |
| LED Indicators — Standby PWR LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | max. 3200MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; RDIMM-3DS: up to 256GB; LRDIMM: up to 128GB; LRDIMM-3DS: up to 256GB |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 4 (6-pin) |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC), 1 (13-pin, SPI) |
| Internal Connector/Headers — VGA header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C621A (11 SATA 6Gb/s; RAID 0/1/5/10):; 2 OCuLink, 1 SATA 7-pin, 1 M.2, 1 M.2 or SATA DOM |
| System Memory — Supported DIMM Quantity | 8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Internal Connector/Headers — VROC header | 1 |
| Other PCIe Expansion Connectors — Others | 2 SlimSAS (PCIe4.0 x8) |
| Internal Connector/Headers — SGPIO Header | 2 |
| Internal Connector/Headers — SMBus header | 3 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Other PCIe Expansion Connectors — OCuLink | 2 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s) |
| Интерфейсы накопителей | 2 SlimSAS (PCIe4.0 x8), 2 OCuLink (PCIe3.0 x4 or 4 SATA 6Gb/s); Supports 2 M.2 (PCIe3.0 x4 or SATA 6Gb/s); Up to 11 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key* (PCIe3.0 x4 or SATA 6Gb/s), supports 22110/2280 form factor; 1 M-key (PCIe3.0 x4 or SATA 6Gb/s), supports 2280 form factor; * SATA DOM will be disabled when M.2_1 populated with SATA device |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — USB 2.0 Header | 1 (9-pin, 2 USB2.0) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 2 (8-pin, ATX 12V) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCI | E2: high-density PCIe4.0 x16 supports [RB162SL_G4](https://www.asrockrack.com/general/productdetail.asp?Model=RB162SL_G4) |
| Internal Connector/Headers — Type A USB 2.0 Port | 1 (Type-A, 1 USB2.0) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (9-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| Internal Connector/Headers — Other Power Connectors | 1 (4-pin) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | PCIE1: high-density PCIe4.0 x16 supports [RBL16H_G4](https://www.asrockrack.com/general/productdetail.asp?Model=RBL16H_G4), [RBL16H](https://www.asrockrack.com/general/productdetail.asp?Model=RBL16H) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для SPC621D8HM3
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
SPC621D8HM3
- Поддерживаемые процессоры
- Supports 3 Gen Intel Xeon Scalable Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
SPC621D8HM3
- Поддерживаемая память
- 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, and Intel Optane Persistent Memory
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC), 1 (13-pin, SPI)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
