ASRock Rack ROMED8QM-2T
Артикул: ROMED8QM-2T
Другие исполнения
Варианты серии ROMED8
ASRock Rack ROMED8QM-2T

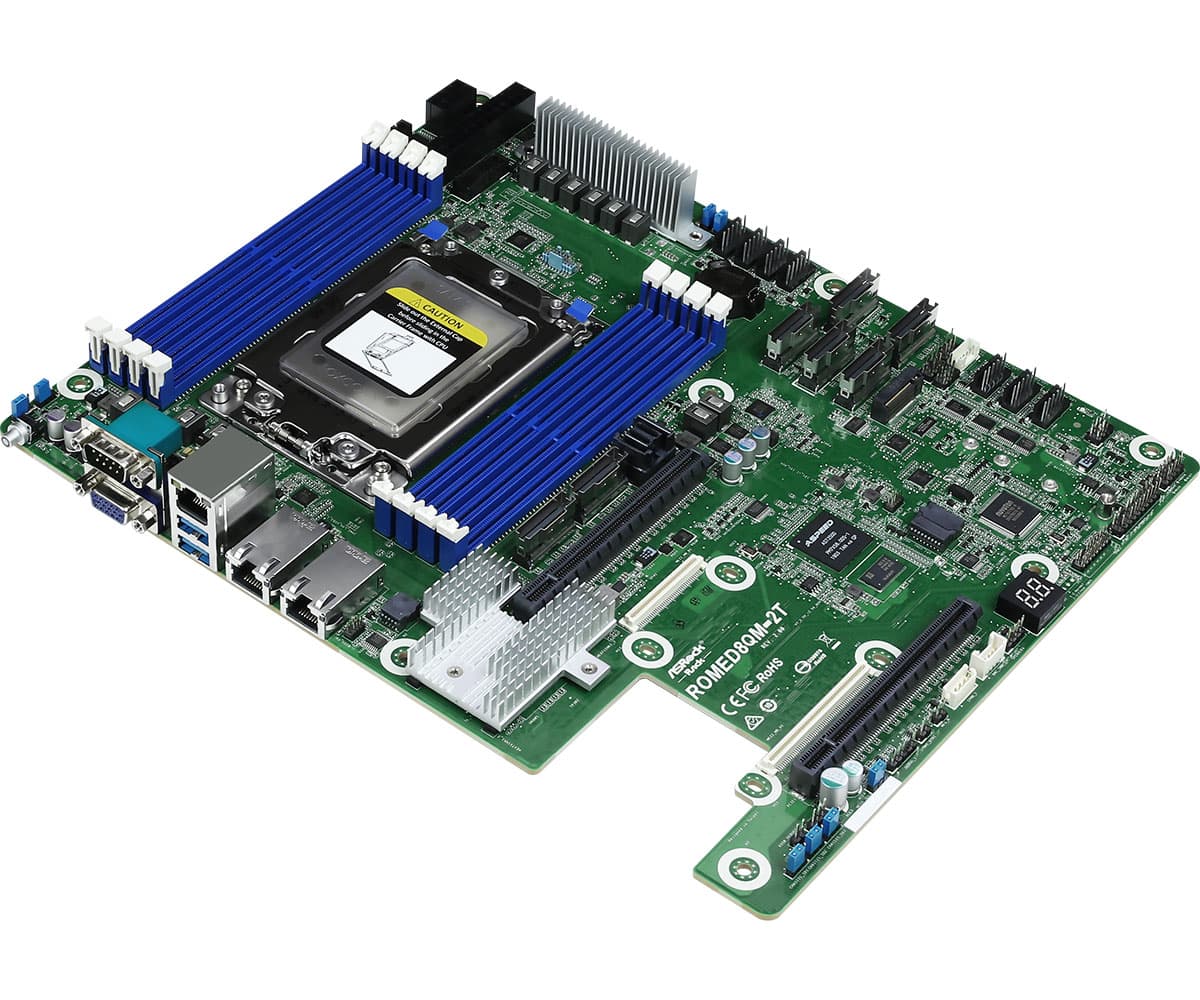

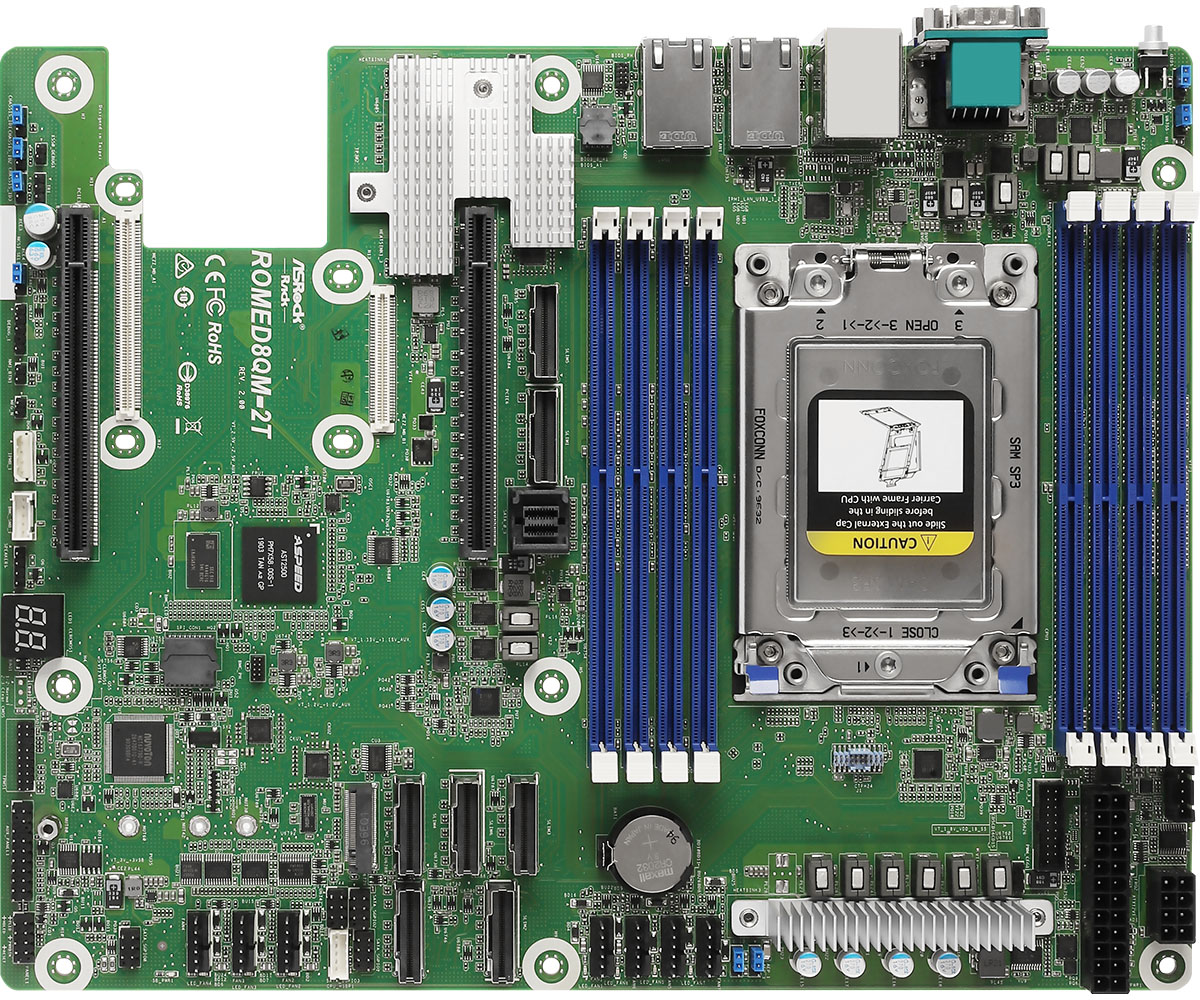

Серверная материнская плата ROMED8QM-2T
Серверная материнская плата ROMED8QM-2T, ATX (12" x 9.6").
Форм-фактор
ATX (12" x 9.6")
Процессоры
Single Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Память
8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Сеть
2 RJ45 (10GbE) by Intel X550-AT2
Compute And Memory
Вычислительная платформа и память
Single Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors. 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
GPU And Expansion
Ускорители и слоты расширения
2 PCIe4.0 x16; 4 SlimSAS (PCIe4.0 x8), 3 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP 2.0 connector A and B (2 PCIe3.0 x8)
Storage And Infrastructure
Накопители, сеть и питание
AMD EPYC 7003/7002 (29 SATA 6Gb/s):; 3 SlimSAS, 1 Mini-SAS HD, 1 M.2. 2 RJ45 (10GbE) by Intel X550-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X550-AT2 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | SP3 |
| Память | 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| Чипсет | EPYC |
| Graphics — VRAM | DDR4 256Mb |

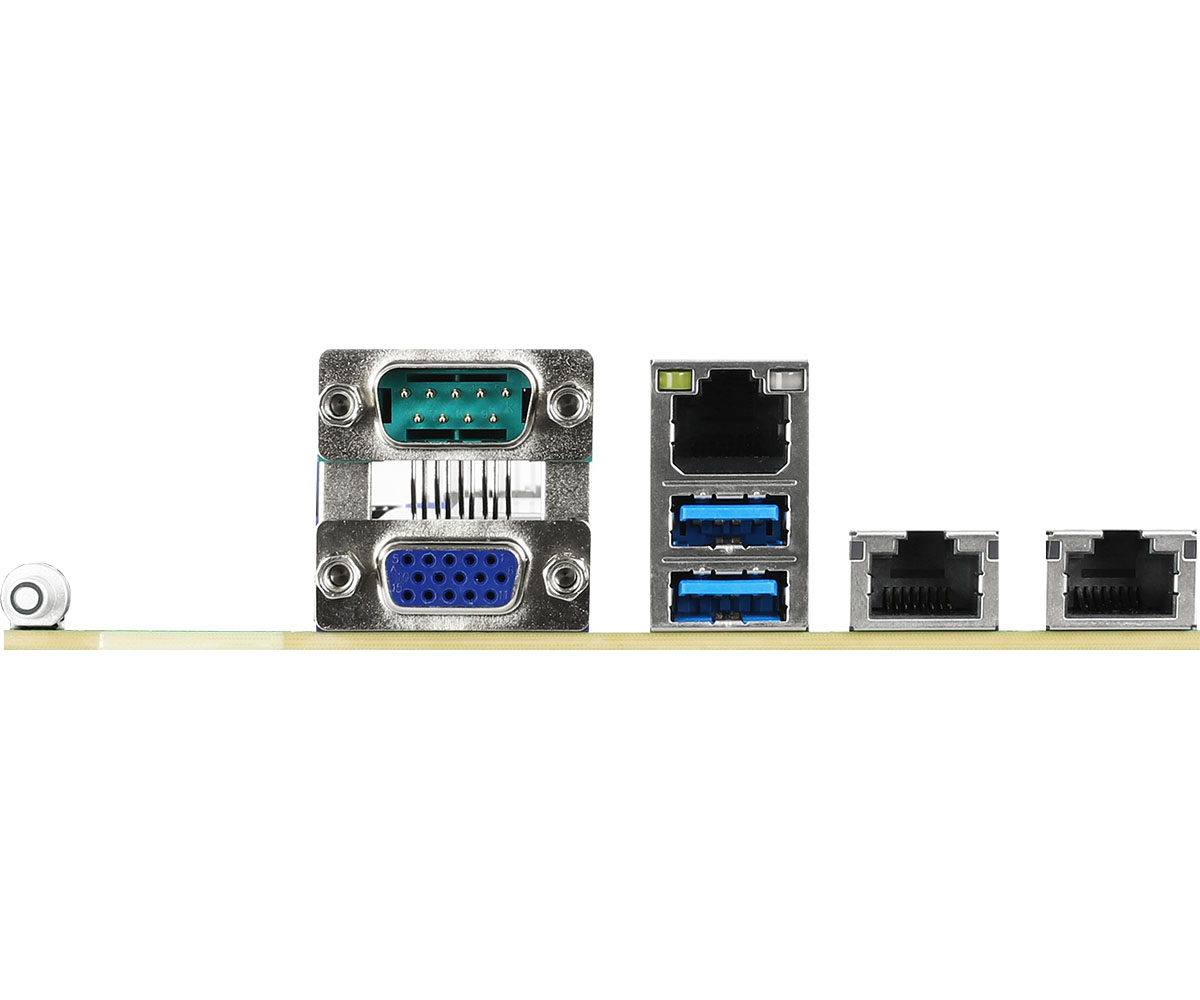

| Rear I/O — RJ45 | 2 RJ45 (10GbE); 1 dedicated IPMI |
| Supported OS — OS | Microsoft® Windows:; Server 2016 (64 bit); Server 2019 (64 bit); Linux:; RedHat Enterprise Linux Server 8.0 (64 bit)/ 7.6 (64 bit); CentOs 8.0 ( 64 bit) / 7.6 ( 64 bit); SUSE SLES 15.1 (64 bit) / 12.4 (64 bit); UBuntu 18.04.3 (64 bit) / 16.04.6 (64 bit); CITRIX Hypervisor 8.1; Virtual:; VMWare® ESXi 6.5 u3 / 6.7 u3; vSphere 6.5 u3/ 6.7 u3 |
| Процессоры | Single Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors |
| Ethernet — OCP slot | 1 OCP 2.0 connector A and B (2 PCIe3.0 x8) |
| Форм-фактор | ATX (12" x 9.6") |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Front Fan Multi-Speed Control |
| Processor System — CPU | Supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 Series Processors*A BIOS update is required to support AMD EPYC 7003 series processors with AMD 3D V-Cache Technology |
| Rear I/O — Serial Port | 1 DB9 (COM) |
| System BIOS — BIOS Type | 32MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket SP3 (LGA4094) |
| Rear I/O — UID Button/LED | 1 UID button w/ LED |
| Hardware Monitor — Voltage | +12V, +5V, +3.3V, CPU Vcore, DRAM, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | System on Chip |
| System BIOS — BIOS Features | ASRock Rack Instant Flash, ACPI 6.3, SMBIOS 3.3.0, Plug and Play (PnP) |
| Physical Status — Dimensions | 12'' x 9.6'' (305 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type-A (USB3.2 Gen1) |
| LED Indicators — Fan Fail LED | 7 |
| Physical Status — Form Factor | ATX |
| Слоты расширения | 2 PCIe4.0 x16; 4 SlimSAS (PCIe4.0 x8), 3 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 1 OCP 2.0 connector A and B (2 PCIe3.0 x8) |
| Hardware Monitor — Temperature | CPU/MB_A/MB_B/Card side Temperature Sensing |
| System Memory — Supported Type | Supports DDR4 288-pin RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N |
| LED Indicators — Standby PWR LED | 1 (5VSB) |
| Internal Connector/Headers — HSBP | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| LED Indicators — BMC Heartbeat LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| System Memory — Max. DIMM Frequency | RDIMM: max. 3200MHz; LRDIMM: max. 2933MHz; NVDIMM-N: max. 3200MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: up to 64GB; LRDIMM: up to 128GB; RDIMM/LRDIMM-3DS: up to 256GB; NVDIMM-N: up to 32GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (6-pin): 1 CPU, 6 Front |
| Internal Connector/Headers — NMI Header | 1 |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC) |
| SATA/SAS Storage — PCH Built-in Storage | AMD EPYC 7003/7002 (29 SATA 6Gb/s):; 3 SlimSAS, 1 Mini-SAS HD, 1 M.2 |
| System Memory — Supported DIMM Quantity | 8 DIMM slots (1DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Other PCIe Expansion Connectors — Others | 3 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); 4 SlimSAS (PCIe4.0 x8) |
| Ethernet — Additional Ethernet Controller | Intel® X550-AT2: 2 RJ45 (10GbE) |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 4 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power button, reset switch, system power LED, HDD LED |
| Интерфейсы накопителей | 4 SlimSAS (PCIe4.0 x8), 3 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 29 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe3.0 x4 or SATA 6Gb/s), supports 2280/2242 form factor |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — Power Connector | 1 (24-pin, ATX main power), 1 (8-pin, ATX 12V) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): includes chassis intrusion, location button & LED, front LAN LED |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: PCIe4.0 x16; SLOT1: PCIe4.0 x16 |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для ROMED8QM-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
ROMED8QM-2T
- Поддерживаемые процессоры
- Single Socket SP3 (LGA 4094), supports AMD EPYC 7003 (with AMD 3D V-Cache Technology*)/7002 series processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
ROMED8QM-2T
- Поддерживаемая память
- 8 DIMM slots (1DPC), supports DDR4 RDIMM, LRDIMM, RDIMM/LRDIMM-3DS, NVDIMM-N
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- AMD EPYC 7003/7002 (29 SATA 6Gb/s):; 3 SlimSAS, 1 Mini-SAS HD, 1 M.2
- Интерфейсы накопителей
- 4 SlimSAS (PCIe4.0 x8), 3 SlimSAS (PCIe4.0 x8 or 8 SATA 6Gb/s); Supports 1 M.2 (PCIe3.0 x4 or SATA 6Gb/s); 29 SATA 6Gb/s
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
