ASRock Rack EPYCD8
Артикул: EPYCD8
Другие исполнения

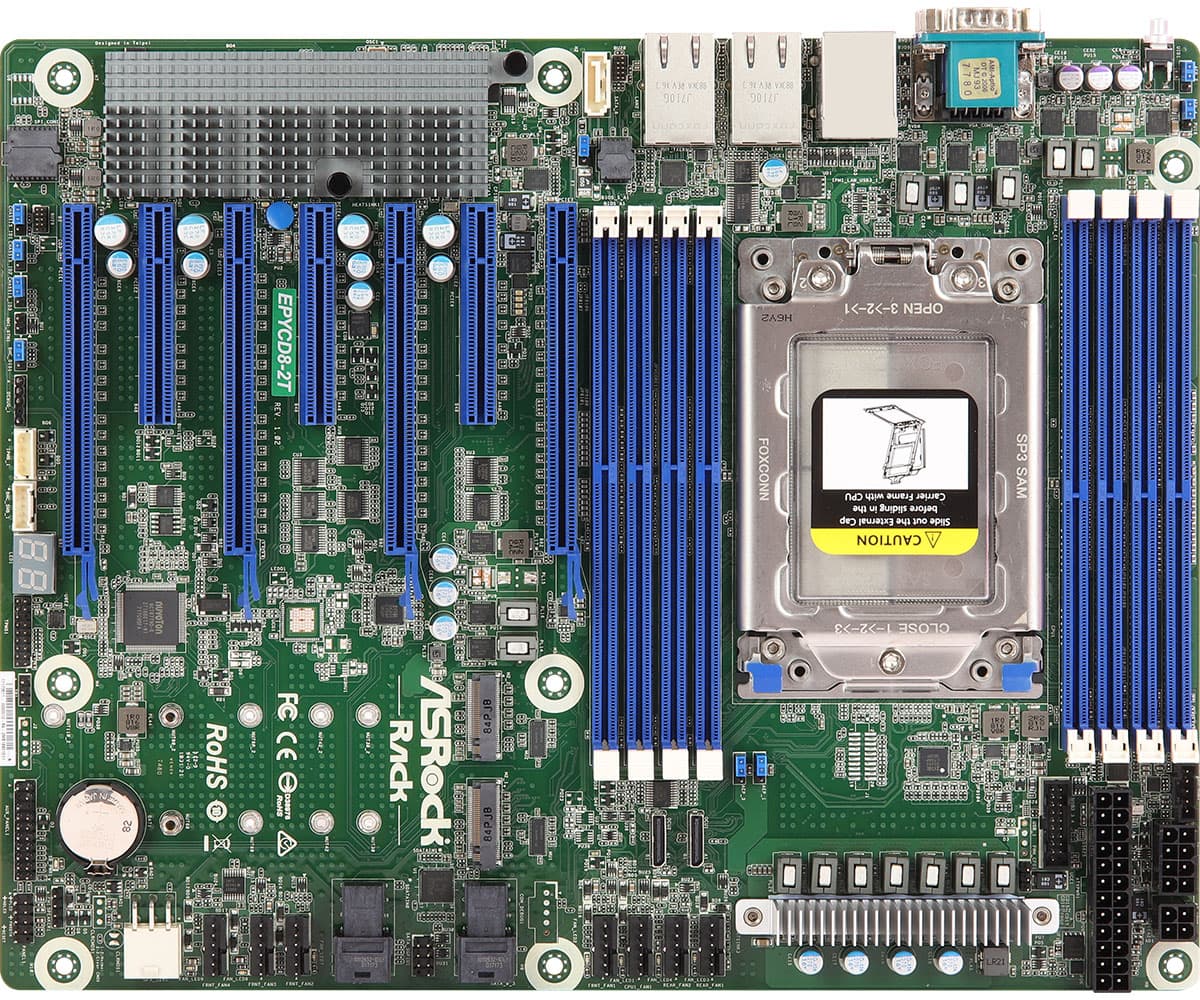

Варианты серии EPYCD8
ASRock Rack EPYCD8

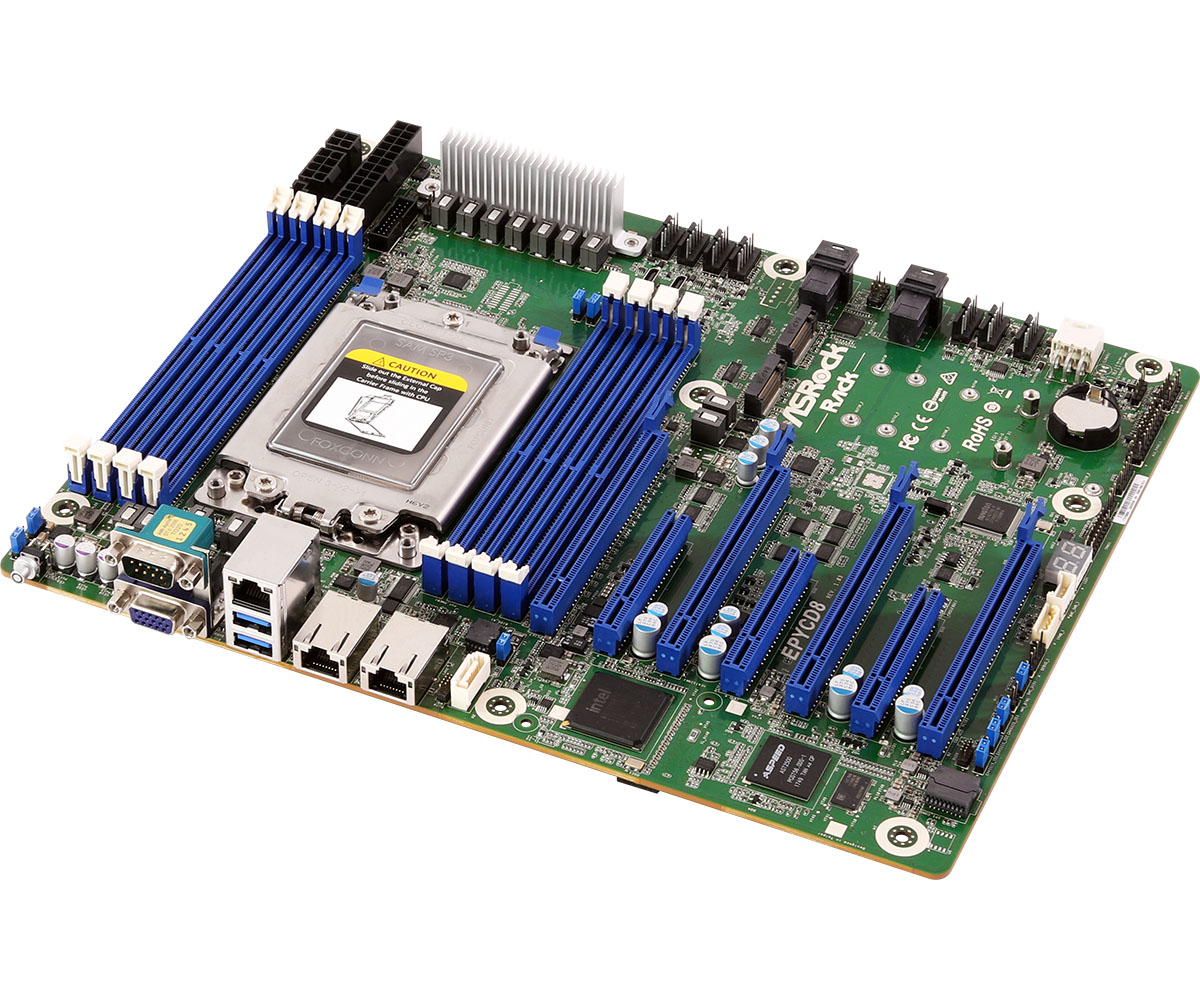

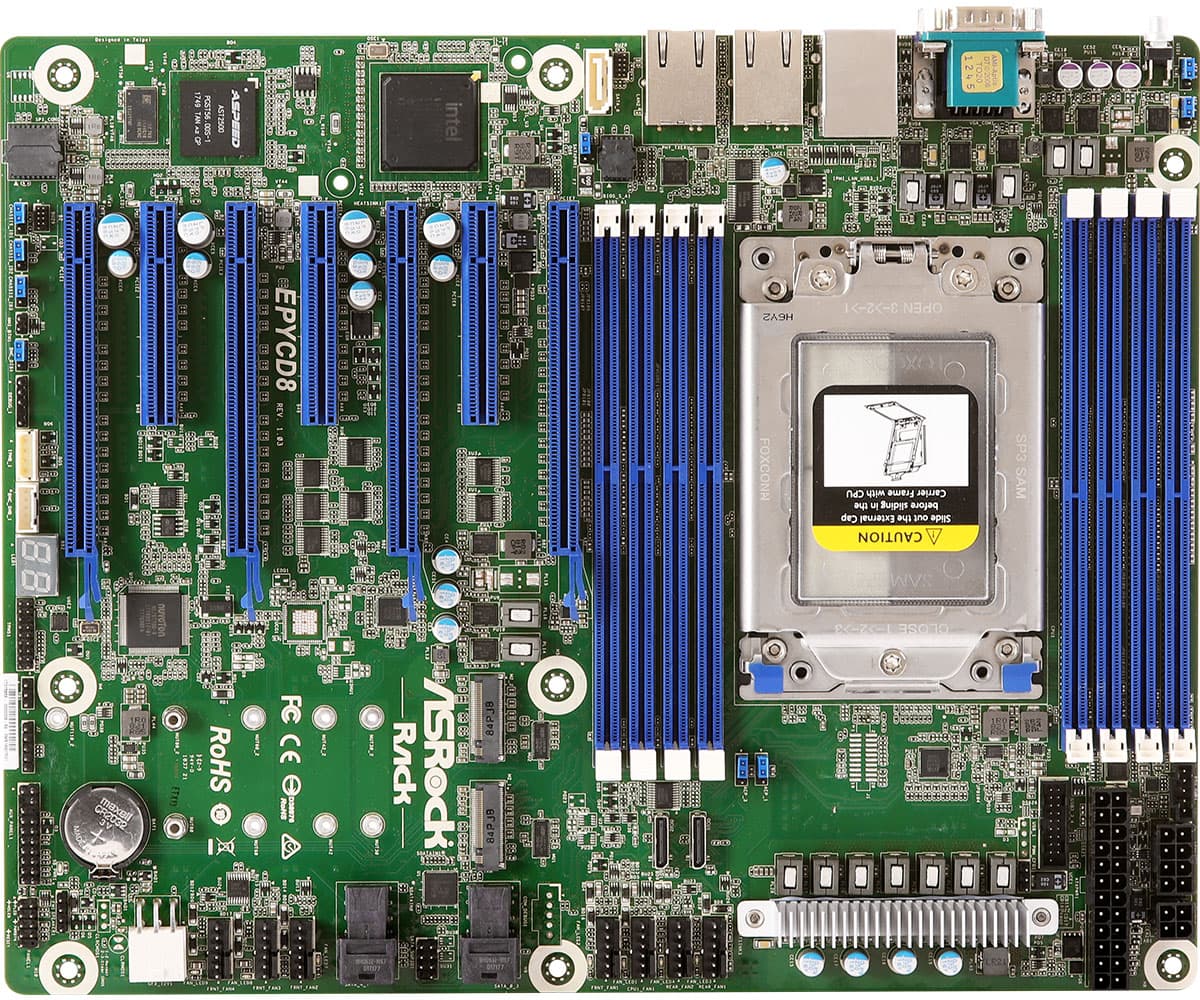

Серверная материнская плата EPYCD8
Серверная материнская плата EPYCD8, ATX 12'' x 9.6''.
Форм-фактор
ATX 12'' x 9.6''
Процессоры
Single Socket SP3 (LGA4094) support AMD EPYC 7002/7001 series processor family
Память
Supports 8 Channels DDR4 3200/2933/2666/2400 RDIMM, LRDIMM 8 x DIMM slots
Сеть
Supports 2 X GLAN by Intel i350
Compute And Memory
Вычислительная платформа и память
Single Socket SP3 (LGA4094) support AMD EPYC 7002/7001 series processor family. Supports 8 Channels DDR4 3200/2933/2666/2400 RDIMM, LRDIMM 8 x DIMM slots
GPU And Expansion
Ускорители и слоты расширения
Supports 4 PCIe3.0x 16, 3 PCIe 3.0x8
Storage And Infrastructure
Накопители, сеть и питание
9 x SATA3 6.0 Gb/s (from 2x mini SAS HD and 1x SATA DOM port). Supports 2 X GLAN by Intel i350
Product Details
Детали конструкции
Характеристики
| Сеть | Supports 2 X GLAN by Intel i350 |
|---|---|
| Сокет | SP3 |
| Память | Supports 8 Channels DDR4 3200/2933/2666/2400 RDIMM, LRDIMM 8 x DIMM slots |
| Чипсет | EPYC |
| Graphics — VRAM | DDR4 128Mb |

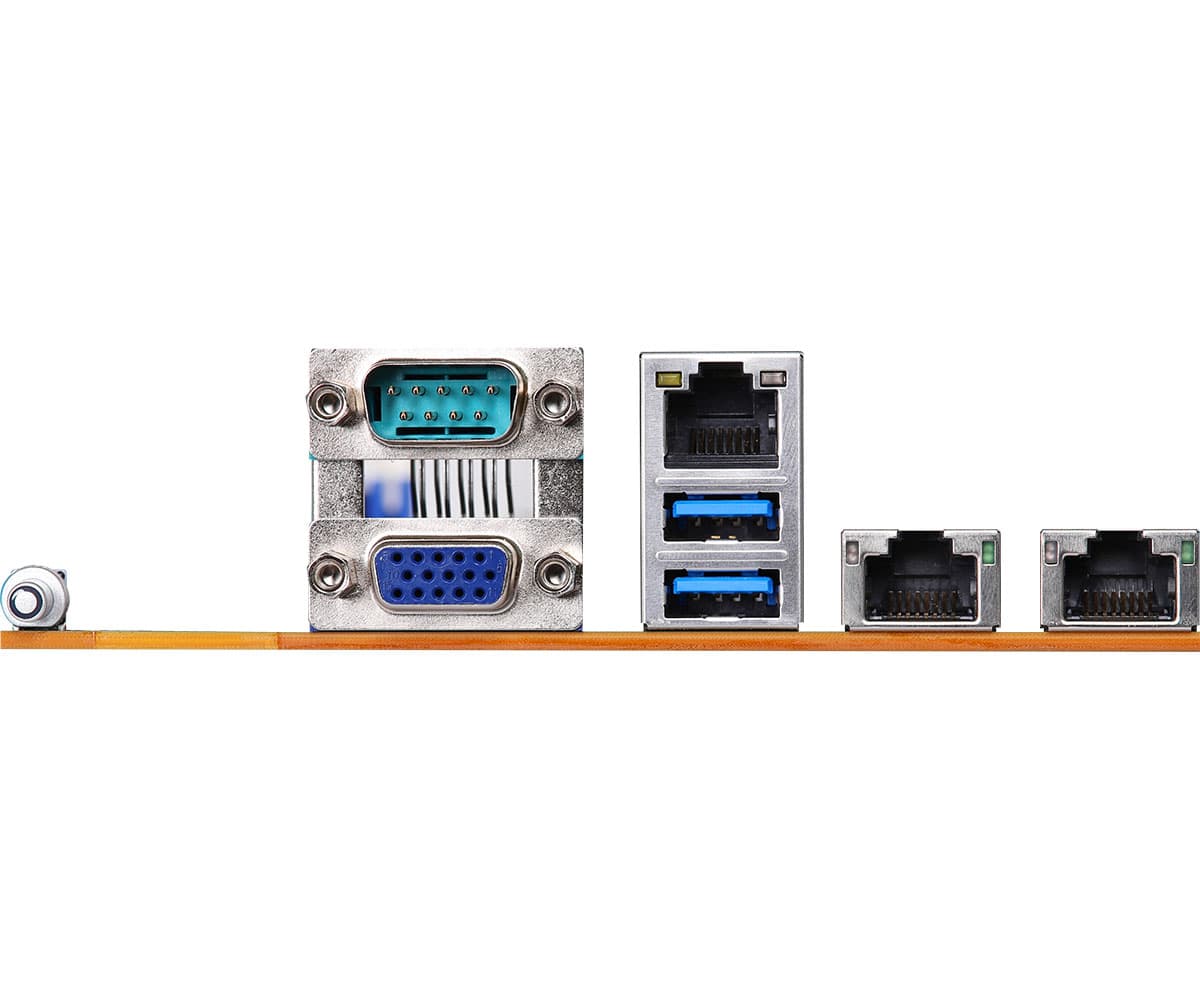

| Rear I/O — RJ45 | 2+1 RJ45 Gigabit Ethernet LAN port; LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows:; Server 2012 R2 (64 bit); Server 2016 (64 bit); Linux:; RedHat Enterprise Linux Server 6.9 (64 bit) / 7.3 (64 bit); CentOS 6.9 (64 bit) / 7. 3 (64 bit); SUSE Enterprise Linux Server 11 SP4 (64 bit) / 12 SP2 (64 bit); Ubuntu 16.04 (64 bit) / 17.04 (64 bit); CITRIX XenServer 7.5; Virtual:; VMWare® ESXi 6.5 u1; vSphere 6.5 u1; * Please refer to our website for the latest OS support list. |
| Процессоры | Single Socket SP3 (LGA4094) support AMD EPYC 7002/7001 series processor family |
| Форм-фактор | ATX 12'' x 9.6'' |
| Ethernet — Interface | 1000 /100 /10 Mbps by Intel® i350 |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 x D-Sub |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow CPU Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | AMD EPYC 7002/7001 series processor family |
| Rear I/O — Serial Port | 1 x COM port |
| System BIOS — BIOS Type | 32MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket SP3 (LGA4094) |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | Voltage Monitoring: Vsoc,Vcpu, VCCM, VPPM, 3V/5V/12V, +BAT, 3VSB, 5VSB |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 12'' x 9.6'' (305 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 |
| Server Management — Features | Watch Dog; NMI |
| LED Indicators — Fan Fail LED | 1 (only Fan Fail LED) |
| Physical Status — Form Factor | ATX |
| Слоты расширения | Supports 4 PCIe3.0x 16, 3 PCIe 3.0x8 |
| Hardware Monitor — Temperature | CPU Temperature Sensing; MB/TR1/Card side Temperature Sensing |
| System Memory — Supported Type | Eight Channel DDR4 memory technology; Supports DDR4 RDIMM and LRDIMM |
| LED Indicators — 80 Debug Port LED | 1 |
| Server Management — BMC Controller | ASPEED AST2500 |
| System Memory — Max. DIMM Frequency | RDIMM: 3200/2933/2666/2400MHz; LRDIMM: 3200/2933/2666/2400MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 32GB, 16GB, 8GB; LRDIMM: 128GB, 32GB |
| Internal Connector/Headers — Clear CMOS | 1 |
| Internal Connector/Headers — Fan Header | 7 Fans (6-pin, 1CPU/4Front/2Rear) |
| Internal Connector/Headers — TPM Header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | 9 x SATA3 6.0 Gb/s (from 2x mini SAS HD and 1x SATA DOM port) |
| System Memory — Supported DIMM Quantity | 8 DIMM slots |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 GLAN by Intel® i350; 1 x RJ45 Dedicated IPMI LAN port by RTL8211E; Supports Wake-On-LAN; Supports Energy E_cient Ethernet 802.3az; Supports Dual LAN with Teaming function; Supports PXE; LAN1 supports NCSI |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Other PCIe Expansion Connectors — OCuLink | 2 |
| Интерфейсы накопителей | Supports 8x SATA3 6.0 Gb/s (from 2x mini SAS HD), 1x SATA DOM and 2 x M.2; Supports 2 OCuLink |
| Other PCIe Expansion Connectors — M.2 slot | 2 (M2_1: 2230/2242/2260/2280, SATA/PCIE(X4); M2_2:2230/2242/2260/2280/22110, SATA/PCIE(X4)) |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — Power Connector | 1 x (24-pin) + 1 x (8-pin) + 1 x (4-pin) + 1 x (6-pin)(6 pin for GPU for PCIE Slot) |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (supports 2 USB 3.0 ports) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (includes chassis intrusion, location button & LED, and front LAN LED) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT6: PCIe3.0 x8; SLOT4: PCIe3.0 x8; SLOT2: PCIe3.0 x8 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe3.0 x16; SLOT5: PCIe3.0 x16; SLOT3: PCIe3.0 x16; SLOT1: PCIe3.0 x16 |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для EPYCD8
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
EPYCD8
- Поддерживаемые процессоры
- Single Socket SP3 (LGA4094) support AMD EPYC 7002/7001 series processor family
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
EPYCD8
- Поддерживаемая память
- Supports 8 Channels DDR4 3200/2933/2666/2400 RDIMM, LRDIMM 8 x DIMM slots
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Похожие товары

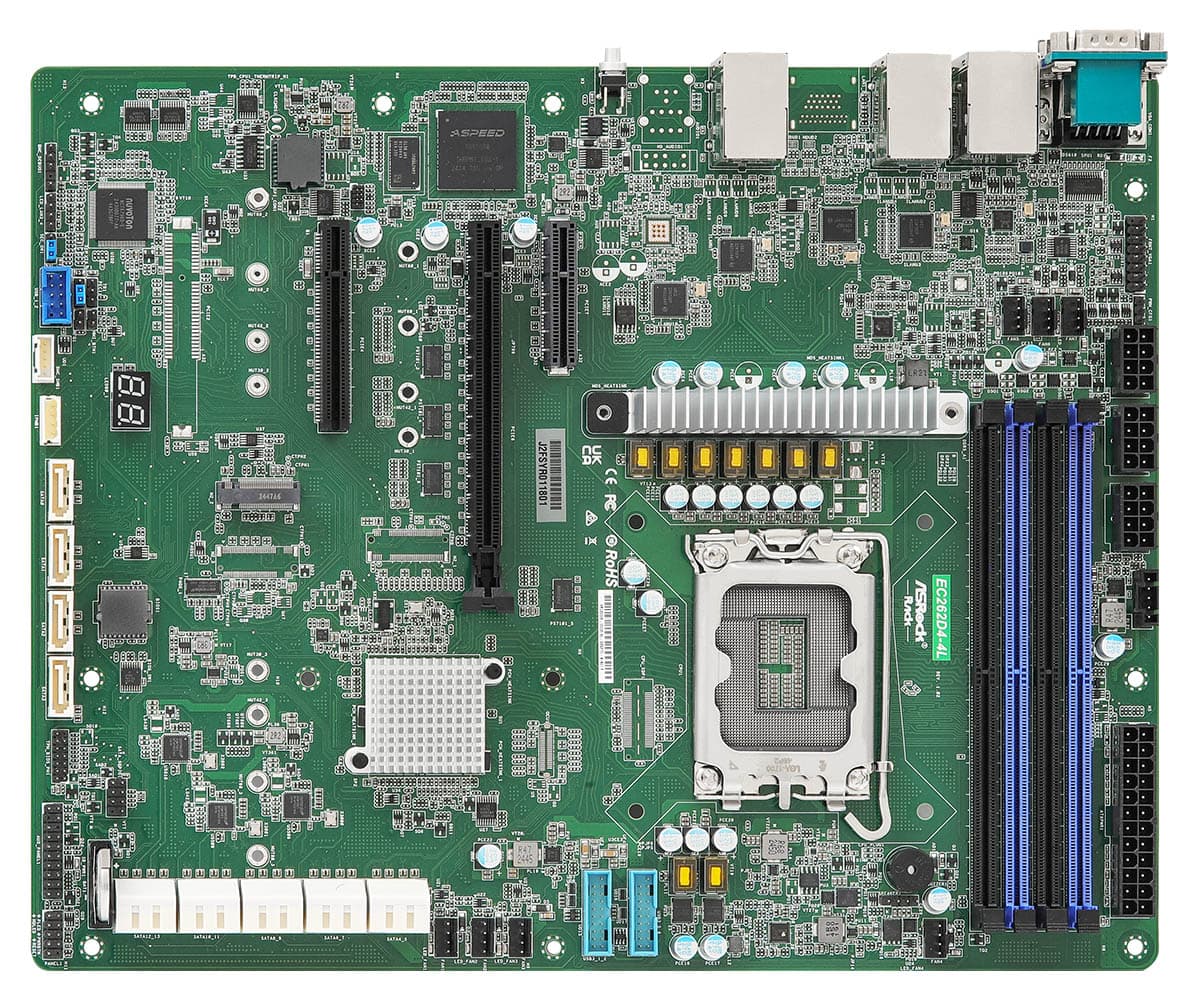

ASRock Rack EC262D4-4L
ATX-плата EC262D4-4L с 4 × DDR5 ECC/non-ECC UDIMM, 4 × 1GbE Intel i210 и IPMI.

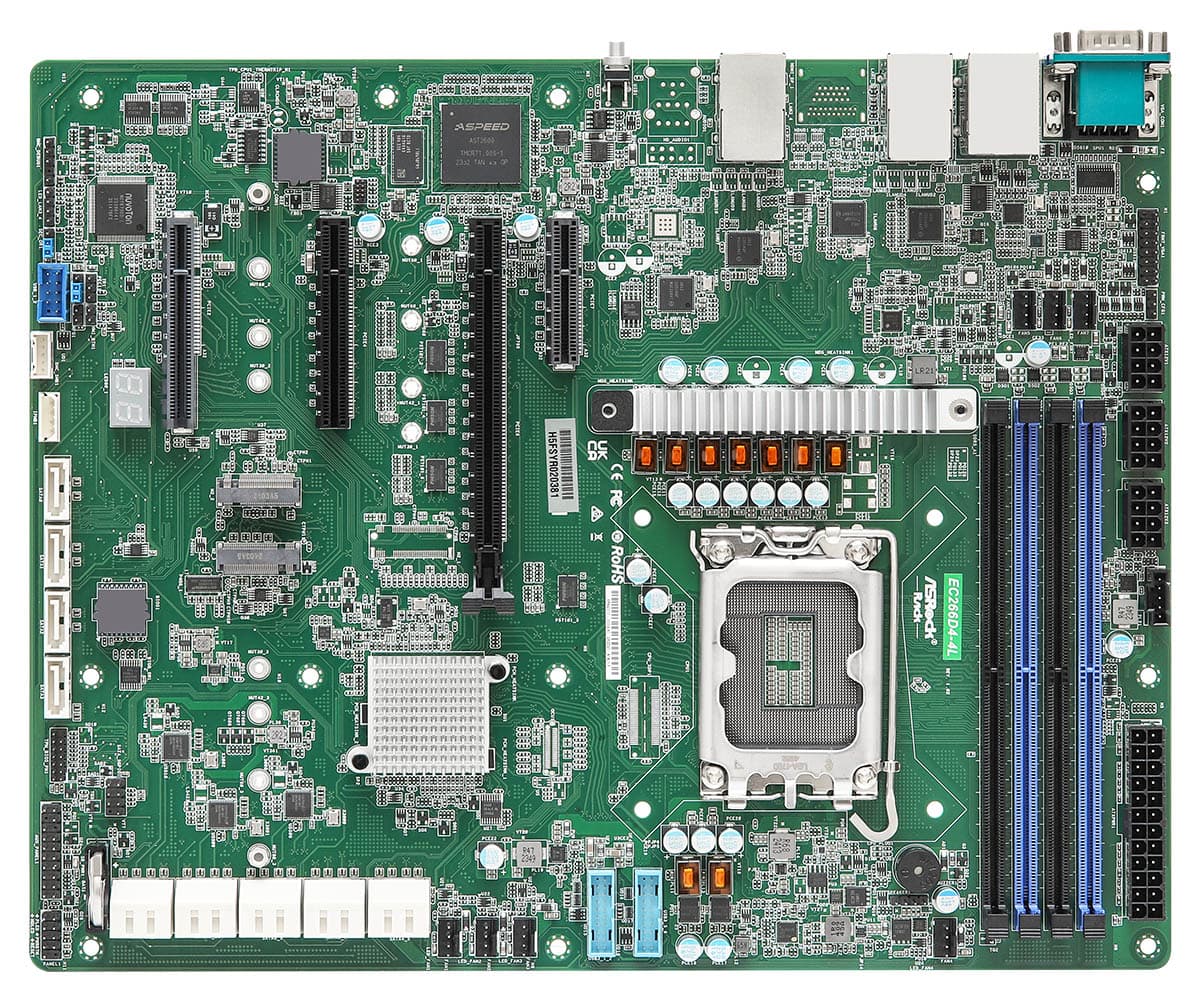

ASRock Rack EC266D4-4L
ATX-плата EC266D4-4L с 4 × DDR5 ECC/non-ECC UDIMM, 4 × 1GbE Intel i210 и IPMI.

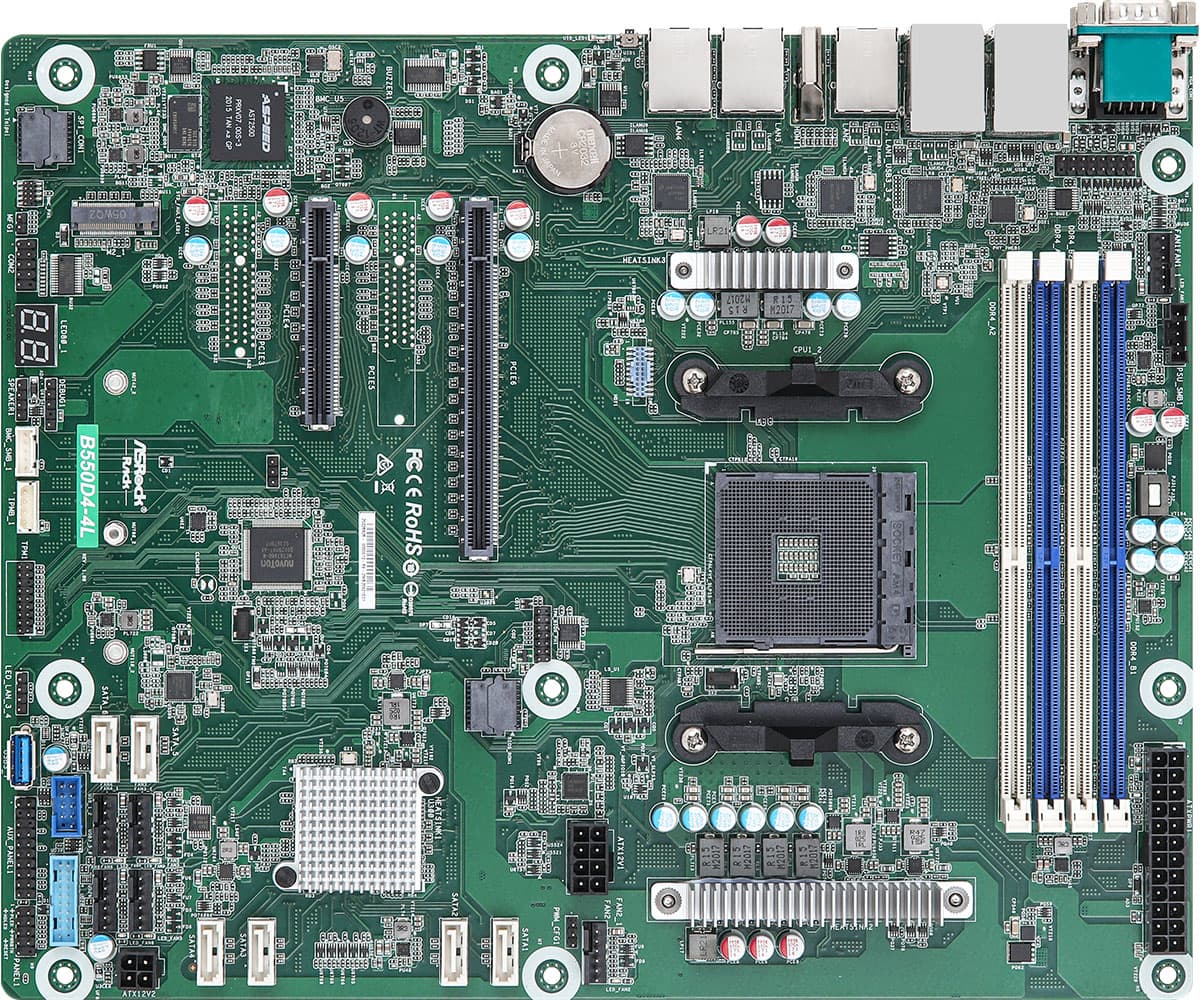

ASRock Rack B550D4-4L
