Фирменная этикетка блоков питания In Win и ее содержание
К выбору блока питания (БП) нужно подходить очень ответственно. Неправильно подобранный БП способен сократить срок службы элементов вашего компьютера, а также увеличить счета за электричество. А если, волей случая, у вас оказался некачественный БП, то вы риску
К выбору блока питания (БП) нужно подходить очень ответственно. Неправильно подобранный БП способен сократить срок службы элементов вашего компьютера, а также увеличить счета за электричество. А если, волей случая, у вас оказался некачественный БП, то вы рискуете в лучшем случае потерять только блок питания, а в худшем – часть комплектующих вашего компьютера. Сейчас появляется все больше подделок известных брендов, и поэтому мы предлагаем вашему вниманию описание внешних отличительных особенностей блоков питания In Win.
Внешние отличительные признаки фирменного блока питания In Win:
2. Блок имеет необходимое количество разъемов с проводом достаточной длины, согласно версии и в соответствии со стандартом Intel.
3. Маркировка силовых проводов 18AWG (черный, красный, желтый, оранжевый и т.д.).
4. Рядом с входным разъемом расположен основной включатель. Ряд моделей имеет переключатель напряжения питающей сети 110В/220В.
5. Вентилятор 80мм или 120мм и вентиляционная панель с отверстиями в виде сот, повышающая эффективность охлаждения. Блоки питания ITX и FLEX ATX оснащены вентиляторами 40мм.
Мы намеренно не приводим особенностей внутреннего строения блока питания, так как вскрытие корпуса приведет к потере гарантийного обслуживания.
Блоки питания которые, на сегодняшний день, предлагает российскому потребителю компания In Win Development Inc. условно можно разделить на две группы: первая - это стандартные, универсальные БП и вторая – это игровые БП предназначенные для современных игровых ПК или высоконагруженных рабочих станций. Все блоки могут поставляться как в составе корпусов, так и отдельно.
Игровые – блоки питания мощностью 500 – 1600Вт., упакованные в фирменную коробку класса люкс, имеют подробную инструкцию пользователя, комплект проводов для подключения различных устройств персонального компьютера и кабель питания 220В. Данные блоки питания отличаются нестандартным оформлением, в том числе форма и цвет этикетки индивидуальны и соответствуют стилю продукта. Часто имеют внутреннюю, управляемую LED подсветку, бесшумные вентиляторы. Каждому блоку питания присваивается свое индивидуальное имя (например - С750W или SIV-1065W), указанное на дизайнерской этикетке, а стандартное буквенно-цифровое обозначение модели применяется только во внутренней документации производителя.
Стандартные – блоки питания мощностью 120 – 600Вт., поставляются либо в индивидуальной упаковке, либо без неё. Блок питания в упаковке имеет инструкцию пользователя и кабель питания 220В. БП без индивидуальной упаковки поставляются в коробке по 10 штук без шнура питания и инструкции.
Все компьютерные корпуса с блоками питания имеют уникальный серийный номер, который наносится на заднюю стенку корпуса (рис.1), коробку (рис.2) и блок питания (рис.3).
 | |
| (рис.1)
| |
 |  |
| (рис.2)
| (рис.3)
|
Все блоки питания имеют стандартную этикетку (рис.4), номер партии, серийный номер и код EAN-13, соответствующий артикулу (рис.3).
 |
| (рис.4)
|
Содержание стандартной этикетки блока питания In Win:
|
| Логотип POWER MAN – зарегистрированный фирменный товарный знак, принадлежащий компании In Win Development Inc. |
| Модель и мощность блока питания. | |
| Предупреждение:
Блок питания находится под напряжением. Самостоятельный ремонт не допускается. Для получения профессиональной помощи рекомендуется обращаться в сервисный центр. | |
| Срок гарантийного обслуживания. | |
| Символ Pb-Free: Этим символом маркируются электрические и электронные устройства и компоненты, для которых содержание свинца (Pb) в любом из видов сырья и конечной продукции не превышает 0,1% по весу (1000 промилле). | |
| Символ НЕ выбрасывать!
По окончании срока службы данное устройство подлежат сдаче в специальный пункт утилизации. |
Знаки соответствия блоков питания международным стандартам безопасности и эргономики (могут заменяться другими знаками или отсутствовать на этикетке):
|
|
TUV (Techischer Uberwachungsverein) – крупнейшая сертифицирующая организация Германии, являющаяся признанным мировым авторитетом в области систем менеджмента качества. | |
|
|
Знак соответствия требованиям UL (Canadian Underwriters Laboratory – Канада). | |
|
|
Знак соответствия требованиям австралийского департамента связи (ACA - Australian Communications Authority) - "C-tick mark". | |
|
|
Система сертификации электрооборудования на соответствие требованиям безопасности Норвегии – NEMKO, в основе которых положены требования МЭК и CEE. | |
|
|
Знак соответствия требованиям тайваньского бюро по стандартизации, метрологии и проверке (BSMI - Bureau of Standards, Metrology and Inspections). | |
|
|
Знак международного сертификата соответствия электротехнической продукции требованиям стандартов IEC – CB Test Certificate. | |
|
|
Знак соответствия изделия, произведенного в странах ЕС, требованиям ряда директив Совета ЕС. | |
|
|
ЭМС и безопасность - подтверждение соответствия нормам национальных стандартов КНР (GB Standards), находится в компетенции General Administration of Quality Supervision, Inspection and Quarantine of China (AQSIQ). | |
|
|
Система сертификации ГОСТ Р Госстандарт («Ростест») России. | |
|
|
Евразийское соответствие (EAC, англ. Eurasian Conformity) – знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза процедуры оценки. | |
|
|
Сертифицировано FCC – Федеральной Комиссией Связи (США) – как оборудование класса B (для использования дома и в офисе). |
Стандартная маркировка блока питания In Win:

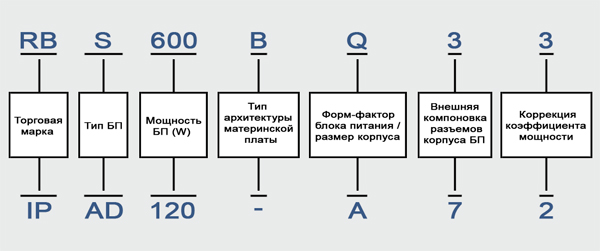

Рассмотрим расшифровку маркировки на примере двух блоков питания: RB-S600BQ3-3 и IP-AD120A7-2.
Представим схематично (рис.5):
 |
| (рис.5)
|
Расшифровка используемых аббревиатур:
|
Торговая марка: | |||
| IW
| – | IN WIN POWER | |
| IP
| – | POWER MAN POWER | |
| RB
| – | REBEL POWER | |
|
Тип блока питания: | |||
| P | – | обычный блок для ПК | |
| ISP
| – | стандартный БП для ПК | |
| I
| – | серверный БП | |
| R
| – | дублирующий (redundant) БП | |
| V
| – | DC/DC БП для постоянного тока | |
| A
| – | внешний БП | |
| C
| – | БП начального уровня | |
| S
| – | БП с улучшенными характеристиками | |
| AD | – | особый дизайн In Win | |
|
Мощность блока питания (W):
| |||
| 450 | – | 450W | |
| 120 | – | 120W | |
| 1K0 | – | 1000W | |
| 1K2 | – | 1200W | |
|
Код типа архитектуры материнской платы:
| |||
|
В зависимости от примененной архитектуры (например, forward или half bridge и т. д) маркируется одной буквой от Ａ до Z. Например: RB-S600BQ3-3. Исключение составляет серия “AD”, в маркировке которой этот код отсутствует, например: IP-AD120A7-2 | |||
|
Форм-фактор блока питания / размер корпуса:
| |||
| A
| –
| PS2 | |
| B
| –
| PS3 | |
| D
| – | для корпусов серии D | |
| F
| – | TFX | |
| H
| – | без вентилятора | |
| J
| – | PS2 с вентилятором 120мм | |
| K
| – | PS2 увеличенный размер | |
| L
| – | для корпусов серии L | |
| M
| – | особый размер In Win | |
| N
| – | SFX | |
| P
| – | CFX | |
| Q
| – | PS2 с вентилятором 120мм | |
| S
| – | LFX | |
| T
| – | ATX с вентилятором 80мм | |
| U
| – | для серверного корпуса | |
|
Внешняя компоновка разъемов корпуса БП (входные переключатели):
| |||
| 1 | – | Разъем для шнура питания + переключатель напряжения (110/220В).
| |
| 2 | – | Разъем для шнура питания + переключатель напряжения (110/220В) + сетевой выключатель. | |
| 3 | – | Разъем для шнура питания + сетевой выключатель. | |
| 7 | – | Разъем для шнура питания. | |
|
PFC (коррекция коэффициента мощности):
| |||
| 0 | – | без (NON) PFC. | |
| 1 | – | пассивный (PASSIVE) PFC.
| |
| 2 | – | активный (ACTIVE) PFC. | |
| 3 | – | активный только при 230V (230V ONLY ACTIVE) PFC. | |
