B650D4U
✓ Текущая модель
2 × 1GbE · 2 × M.2
ASRock Rack
ASRock Rack B650D4U
Артикул: B650D4U
Другие исполнения
Варианты серии B650D4U

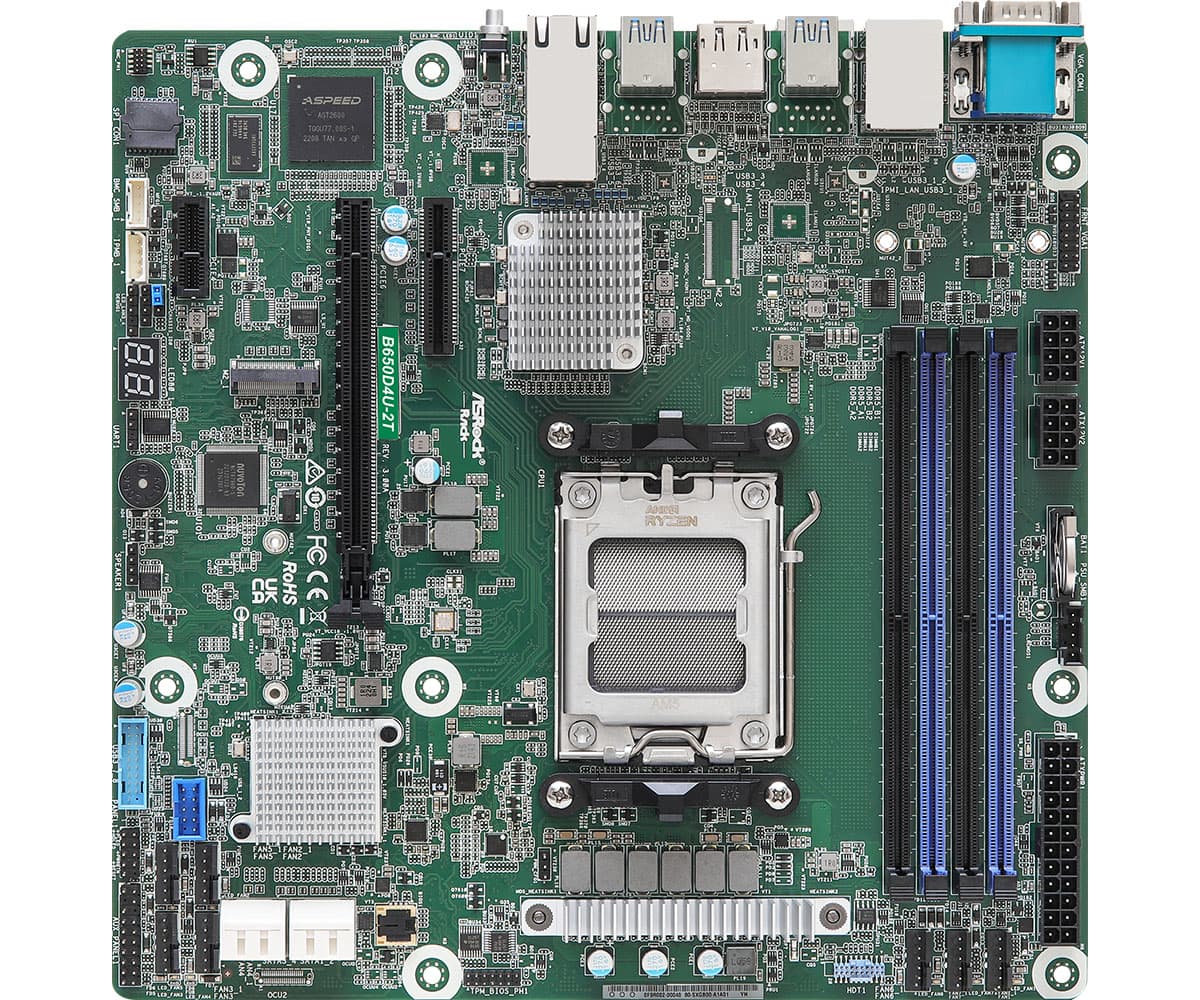

B650D4U-2T/BCM
2 × 10GbE · 1 × M.2

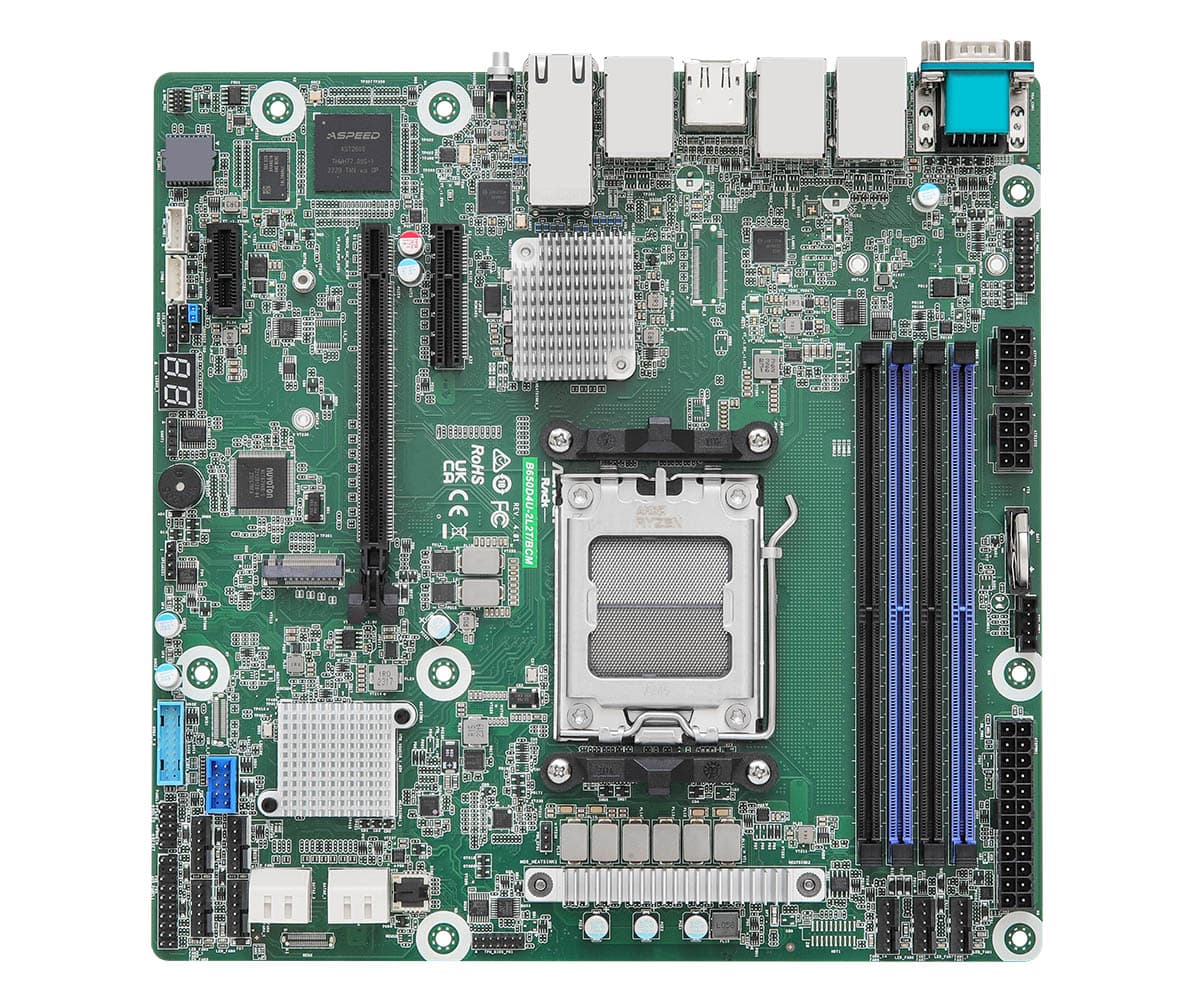

B650D4U-2L2T/BCM
2 × 10GbE + 2 × 1GbE · 1 × M.2

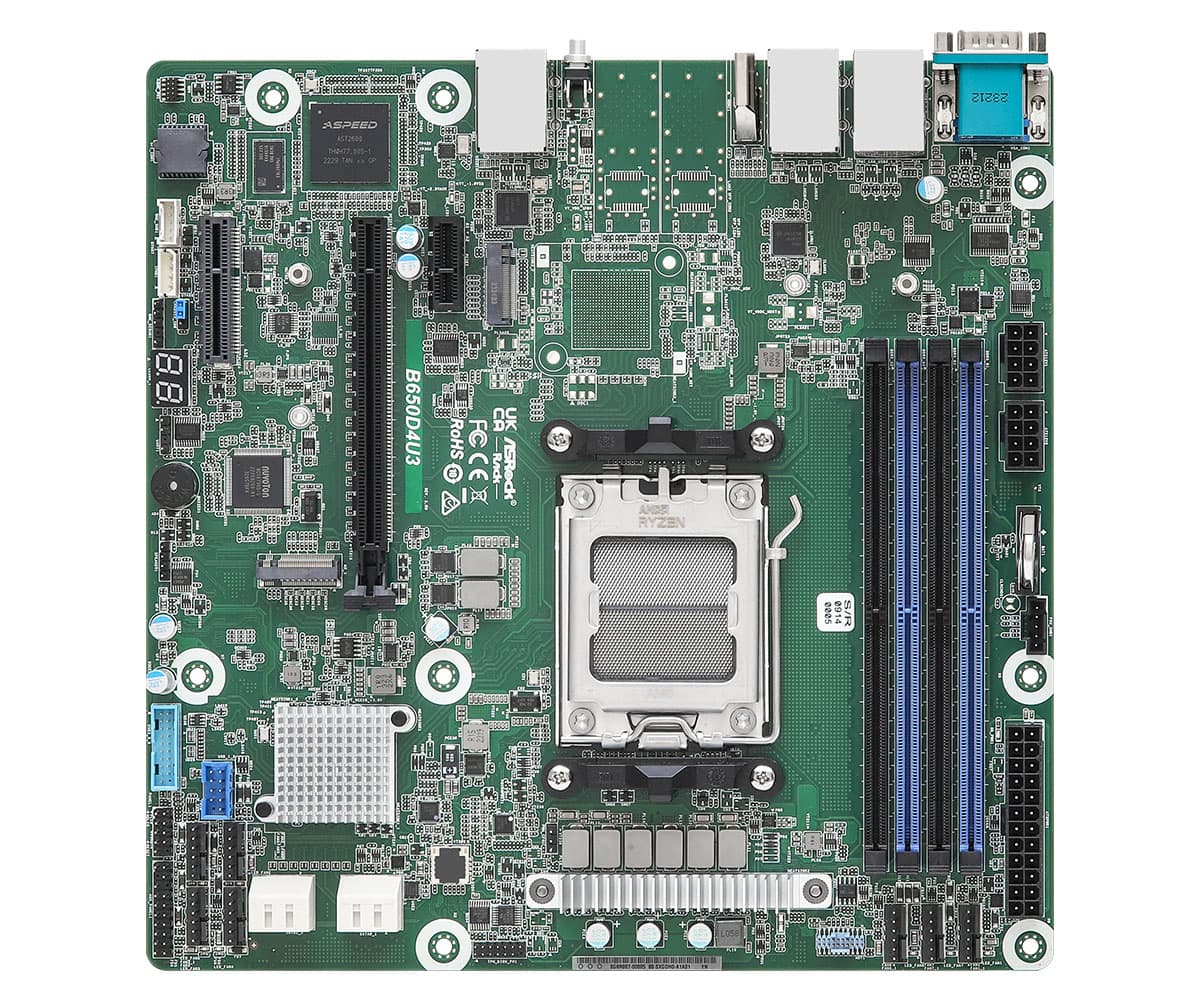

B650D4U3
Обновлённая разводка PCIe · 2 × M.2

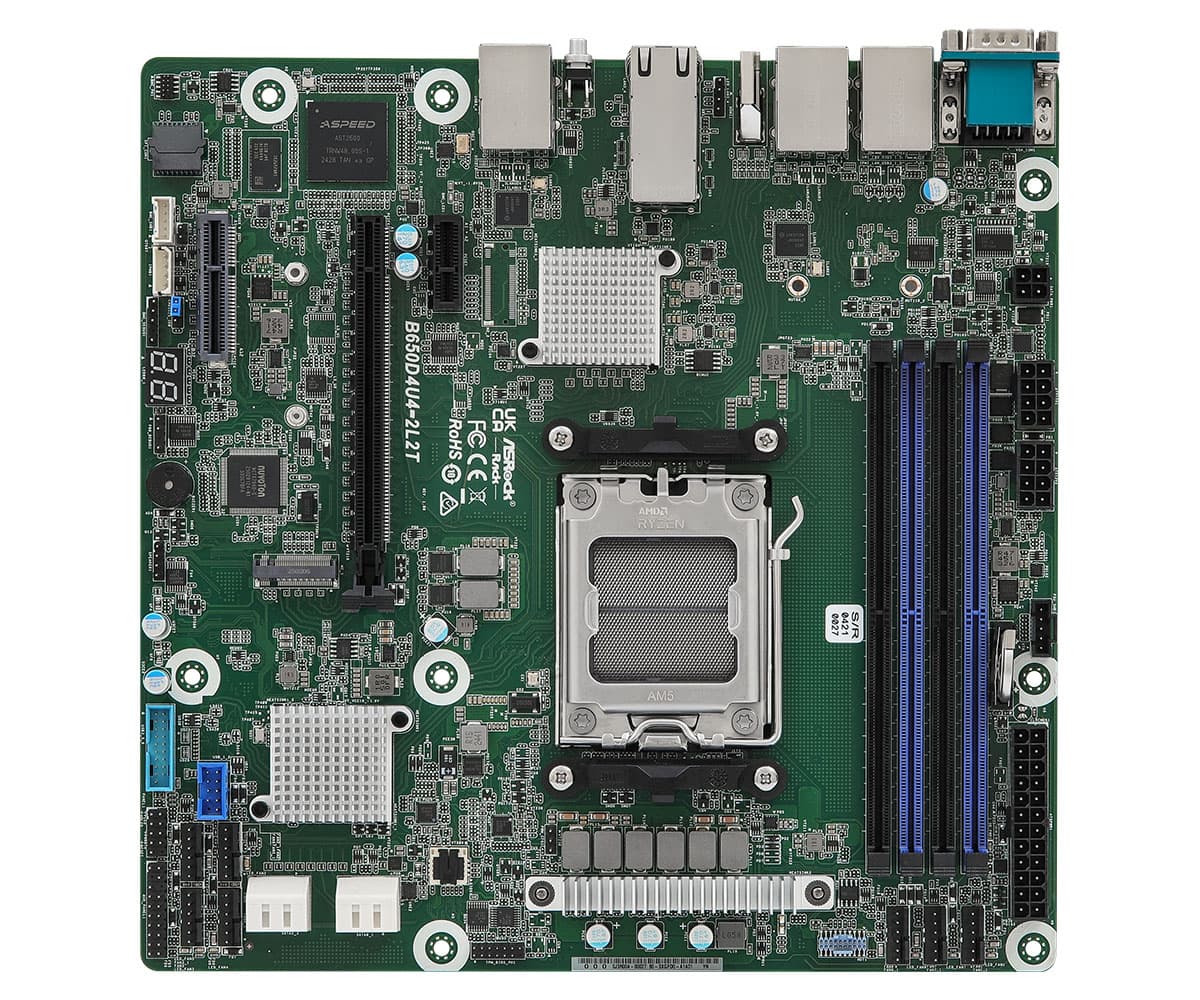

B650D4U4-2L2T
2 × 10GbE Intel + 2 × 1GbE · 1 × M.2
Показаны близкие исполнения серии для сравнения. Отдельные карточки вариантов в рамках этого этапа не создаются.

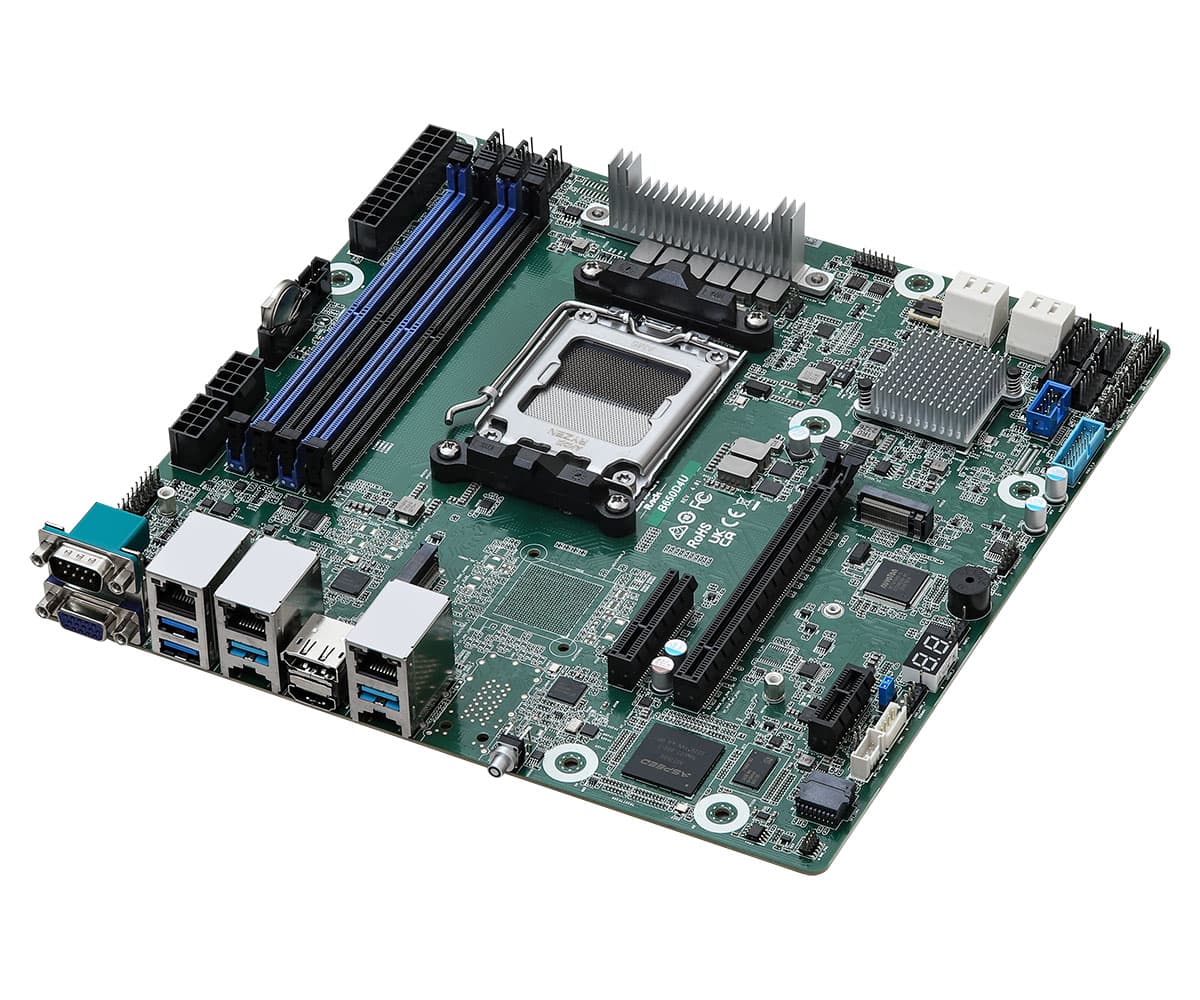

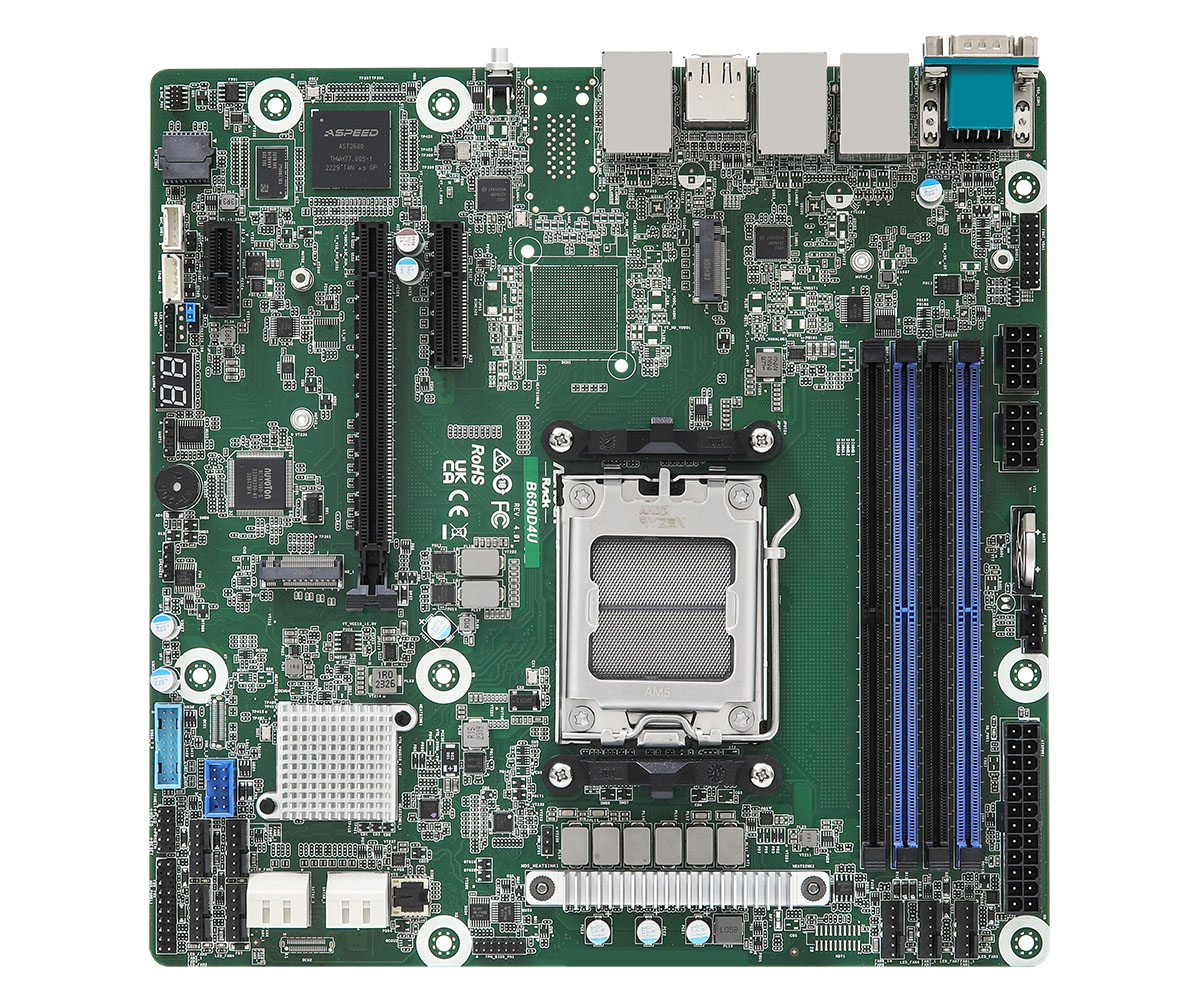

ASRock Rack B650D4U
Серверная материнская плата B650D4U
Серверная плата Micro-ATX с Socket AM5, четырьмя DDR5 UDIMM, PCIe 5.0, двумя M.2, двумя 1GbE и IPMI.
Форм-фактор
Micro-ATX, 9,6 × 9,6 дюйма
Процессоры
AMD EPYC 4005/4004 и AMD Ryzen 9000/8000/7000
Память
4 DIMM (2DPC), DDR5 288-pin ECC/non-ECC UDIMM, до 48 ГБ на модуль
Сеть
2 × 1GbE RJ45, Intel i210
Compute And Memory
Вычислительная платформа и память
AMD EPYC 4005/4004 и AMD Ryzen 9000/8000/7000. 4 DIMM (2DPC), DDR5 288-pin ECC/non-ECC UDIMM, до 48 ГБ на модуль
GPU And Expansion
Ускорители и слоты расширения
1 × PCIe 5.0 x16, 1 × PCIe 5.0 x4, 1 × PCIe 4.0 x1
Storage And Infrastructure
Накопители, сеть и питание
2 × 1GbE RJ45, Intel i210
Product Details
Детали конструкции
Характеристики
| BMC | ASPEED AST2600 |
|---|---|
| M.2 | 1 × M.2 PCIe 5.0 x4 и 1 × M.2 PCIe 4.0 x4, 2280/2242 |
| TDP | До 170 Вт при надлежащем охлаждении |
| TPM | 1 × 13-pin SPI TPM header |
| USB | 4 × USB 3.2 Gen1 Type-A; внутренние USB 3.2 Gen1 и USB 2.0 |
| BIOS | AMI UEFI, 256 Мбит (32 МБ) SPI Flash |
| IPMI | Выделенный management LAN, Realtek RTL8211F |
| PCIe | 1 × PCIe 5.0 x16, 1 × PCIe 5.0 x4, 1 × PCIe 4.0 x1 |
| SATA | 4 × SATA 6 Гбит/с |
| Сеть | 2 × 1GbE RJ45, Intel i210 |
| Видео | VGA, HDMI, DisplayPort |
| Сокет | AM5 (LGA 1718) |
| Память | 4 DIMM (2DPC), DDR5 288-pin ECC/non-ECC UDIMM, до 48 ГБ на модуль |
| Чипсет | AMD B650E |
| Влажность | 20–90% без конденсации |
| Процессоры | AMD EPYC 4005/4004 и AMD Ryzen 9000/8000/7000 |
| Форм-фактор | Micro-ATX, 9,6 × 9,6 дюйма |
| Вентиляторы | 7 × 6-pin fan header |
| Температура | Рабочая 10–35 °C; хранение −40–70 °C |
| Частота памяти | 5600 МГц (1DPC), 3600 МГц (2DPC) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства и документы
B650D4U
PDF
Документ 1
PDF
Документ 2
PDF
Документ 3
PDF
Документ 4
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
B650D4U
- Поддерживаемые процессоры
- AMD EPYC 4005/4004 и AMD Ryzen 9000/8000/7000
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
B650D4U
- Поддерживаемая память
- 4 DIMM (2DPC), DDR5 288-pin ECC/non-ECC UDIMM, до 48 ГБ на модуль
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
HDD QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA
- 4 × SATA 6 Гбит/с
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- TPM
- 1 × 13-pin SPI TPM header
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
