ASRock Rack W480M WS
Артикул: W480M WS
ASRock Rack W480M WS

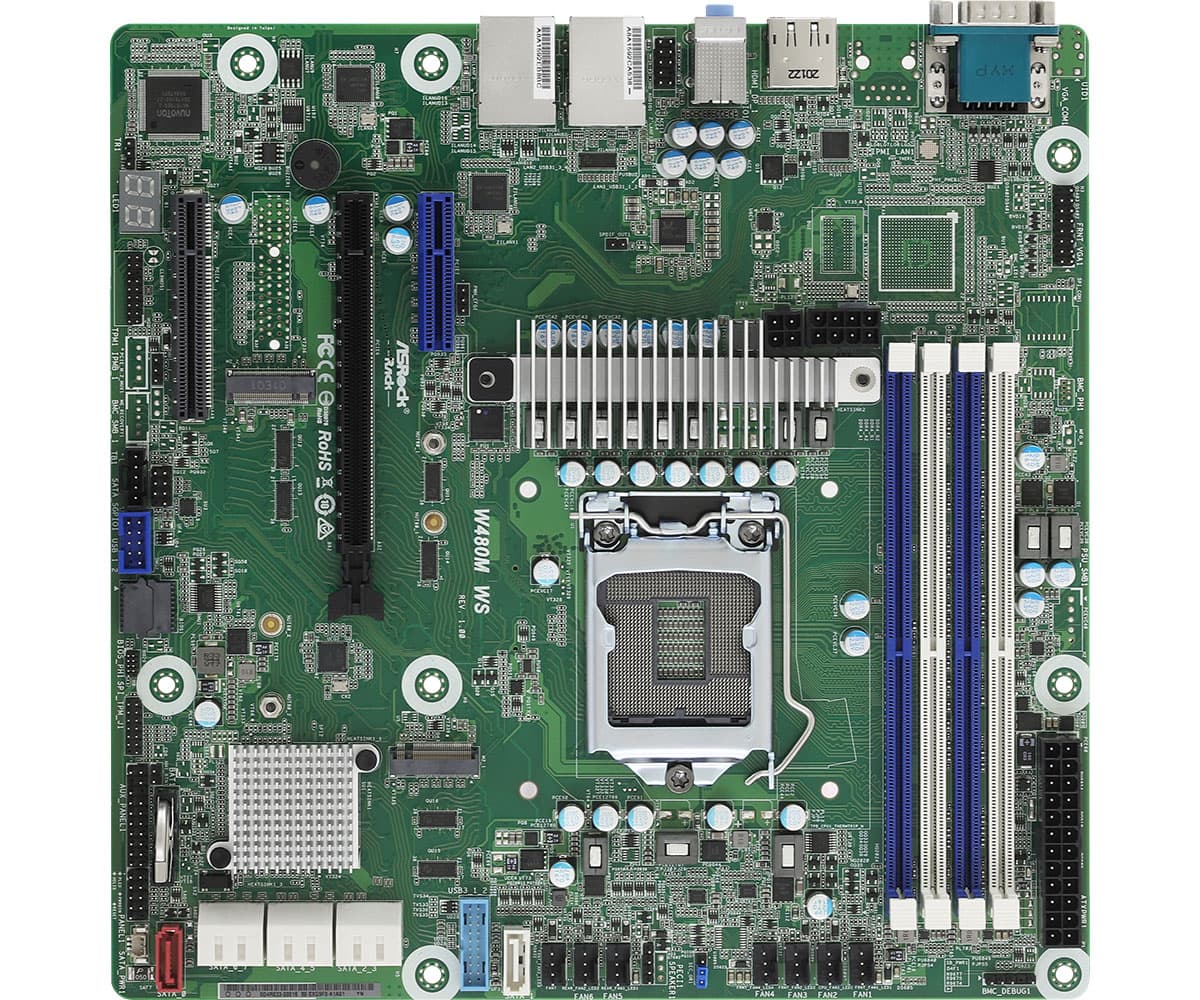

Материнская плата для рабочей станции W480M WS
Материнская плата для рабочей станции W480M WS, Micro-ATX.
Форм-фактор
Micro-ATX
Процессоры
Supports Intel Xeon W-1200 / W-1300 Series Processors
Память
Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM
Сеть
Supports 2 RJ45 (1GbE) ports by Intel i210
Compute And Memory
Вычислительная платформа и память
Supports Intel Xeon W-1200 / W-1300 Series Processors. Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM
GPU And Expansion
Ускорители и слоты расширения
Supports 1 PCIe 3.0 x16, 1 PCIe 3.0 x8, 1 PCIe 3.0x4; Supports 2 M.2 PCIe3.0 x4
Storage And Infrastructure
Накопители, сеть и питание
Intel® W480 (6Gb/s; RAID 0/1/5/10):; 7 SATA 7-pin; 1 SATA 7+2 pin for SATA DOM. Supports 2 RJ45 (1GbE) ports by Intel i210
Product Details
Детали конструкции
Характеристики
| Сеть | Supports 2 RJ45 (1GbE) ports by Intel i210 |
|---|---|
| Сокет | 1200 |
| Память | Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM |
| Чипсет | W480 |
| Audio — Audio | ALC892 |

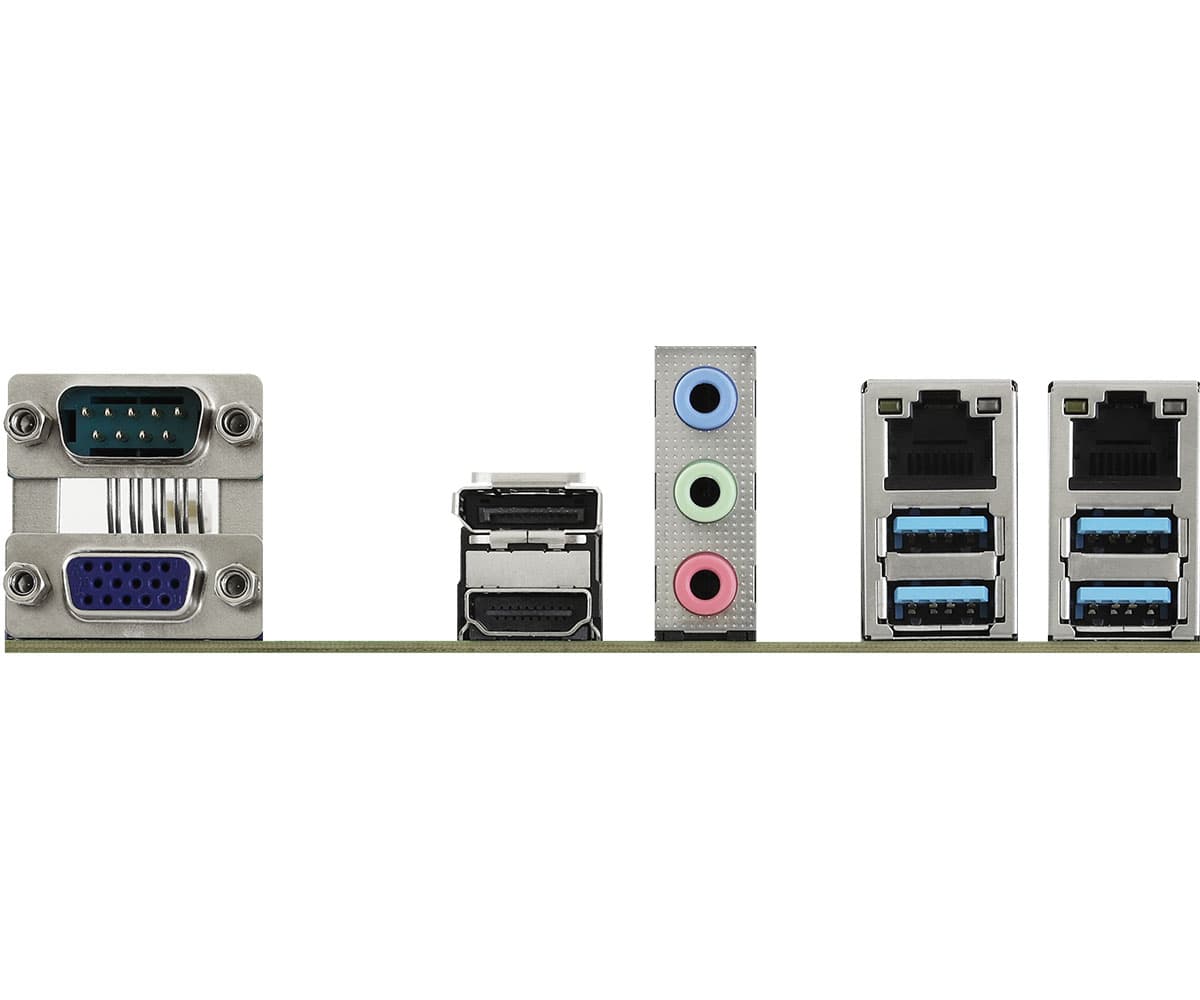

| Rear I/O — RJ45 | 2 RJ45 (1GbE) |
| Rear I/O — Audio | 3 jack |
| Процессоры | Supports Intel Xeon W-1200 / W-1300 Series Processors |
| Форм-фактор | Micro-ATX |
| Graphics — Controller | CPU integrated Intel® UHD Graphics:; 1 HDMI, 1 DP, 1 DB15*, 1 (15-pin) header*; * DB15 and VGA header are supported by Intel® Xeon® W-1200 Series and 10th Gen Intel® Core Series Processors only. |
| Rear I/O — Video Port | 1 DB15 (VGA)*, 1 HDMI, 1 DisplayPort |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Multi-Speed Control |
| Processor System — CPU | Intel® Xeon® W-1200 / W-1300, 10th / 11th Gen Intel® Core Series Processors |
| Rear I/O — Serial Port | 1 DB9 (COM port) |
| System BIOS — BIOS Type | AMI UEFI BIOS; 256 Mb (32MB) SPI Flash ROM |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | LGA 1200 |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | +12V, +5V, +3.3V, CPU Vcore, DRAM, V1.0M,+BAT, 3VSB, 5VSB |
| Processor System — Chipset | Intel® W480 |
| System BIOS — BIOS Features | Plug and Play, ACPI 3.0 compliance wake up events, SMBIOS 3.2, ASRock Rack Instant Flash |
| Physical Status — Dimensions | 9.6"x 9.6" (244mm x 244mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 Type A |
| Rear I/O — USB 3.2 Gen2 Port | 2 Type A |
| Physical Status — Form Factor | micro-ATX |
| Слоты расширения | Supports 1 PCIe 3.0 x16, 1 PCIe 3.0 x8, 1 PCIe 3.0x4; Supports 2 M.2 PCIe3.0 x4 |
| Hardware Monitor — Temperature | CPU,MB,Card Side sensing |
| System Memory — Supported Type | DDR4 288-pin ECC*/ non-ECC UDIMM; * ECC Memory (ECC mode) supported by Intel® Xeon® W-1200 processors |
| LED Indicators — Standby PWR LED | 1 |
| LED Indicators — 80 Debug Port LED | 1 |
| Internal Connector/Headers — Buzzer | 1 |
| System Memory — Max. DIMM Frequency | 2933*/2666/2400 MHz; *2933 MHz supported by Intel® Xeon® W-1290/W-1270 series processors, and 10th Gen Intel® Corei9/i7 processors |
| System Memory — Max. Capacity per DIMM | 32GB, 16GB, 8GB, 4GB |
| Internal Connector/Headers — Clear CMOS | 1 (contact pads) |
| Internal Connector/Headers — Fan Header | 7 (4-pin) |
| Internal Connector/Headers — TPM Header | 1 (17-pin, LPC)*, 1 (13-pin, SPI); *support LPC interface TPM module by default. Please contact ASRock Rack sales for SPI interface TPM module support. |
| Internal Connector/Headers — VGA header | 1* |
| SATA/SAS Storage — PCH Built-in Storage | Intel® W480 (6Gb/s; RAID 0/1/5/10):; 7 SATA 7-pin; 1 SATA 7+2 pin for SATA DOM |
| System Memory — Supported DIMM Quantity | 4 x 288-pin DDR4 DIMM slots (2 DIMMs per channel) |
| Ethernet — Additional Ethernet Controller | 2 RJ45 (1GbE) by Intel® i210 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — System Panel | 1 (9-pin): power switch, reset switch, system power LED, HDD activity LED |
| Интерфейсы накопителей | Supports 2 M.2 PCIe3.0 x4; Supports 8 SATA 6Gb/s |
| Internal Connector/Headers — Speaker Header | 1 |
| Internal Connector/Headers — USB 2.0 Header | 1 ( supports 2 USB2.0 ports) |
| Internal Connector/Headers — ME/SPS Recovery | 1 |
| Internal Connector/Headers — Power Connector | 24-pin (ATX), 8-pin (12V), 4pin (12V) |
| PCIe Expansion Slots (SLOT7 close to CPU) — M.2 | 2 M-key (PCIe3.0 x4); supports 2280/2242 form factor |
| Internal Connector/Headers — Thermal Sensor Header | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (supports 2 USB3.2 Gen1 ports) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (18-pin): chassis intrusion, system fault LED, LAN1/LAN2 activity LED, locate, SMBus |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 4 | SLOT7: PCIe3.0 x4 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT4: PCIe3.0 x8 |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT6: Latch PCIe3.0 x16, auto switch to x8 when SLOT4 is occupied |
| Другие официальные характеристики | HDMI, DP, VGA |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для W480M WS
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
W480M WS
- Поддерживаемые процессоры
- Supports Intel Xeon W-1200 / W-1300 Series Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
W480M WS
- Поддерживаемая память
- Supports 4 DDR4 ECC/ UDIMMs, max. 2933MHz 32GB per DIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (17-pin, LPC)*, 1 (13-pin, SPI); *support LPC interface TPM module by default. Please contact ASRock Rack sales for SPI interface TPM module support.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
