ASRock Rack EPC612D8A-TB
Артикул: EPC612D8A-TB
Другие исполнения
Варианты серии EPC612D8
ASRock Rack EPC612D8A-TB

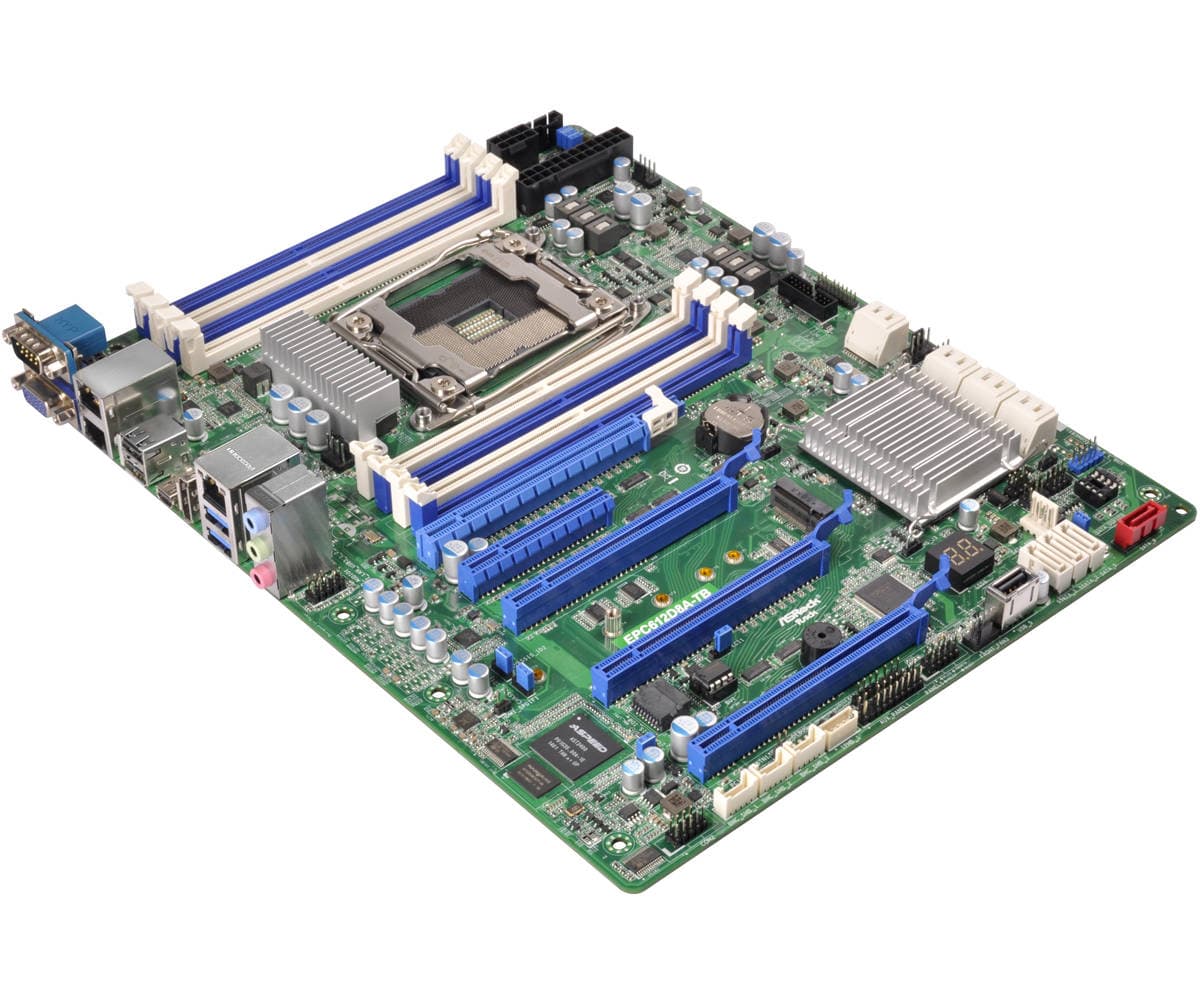

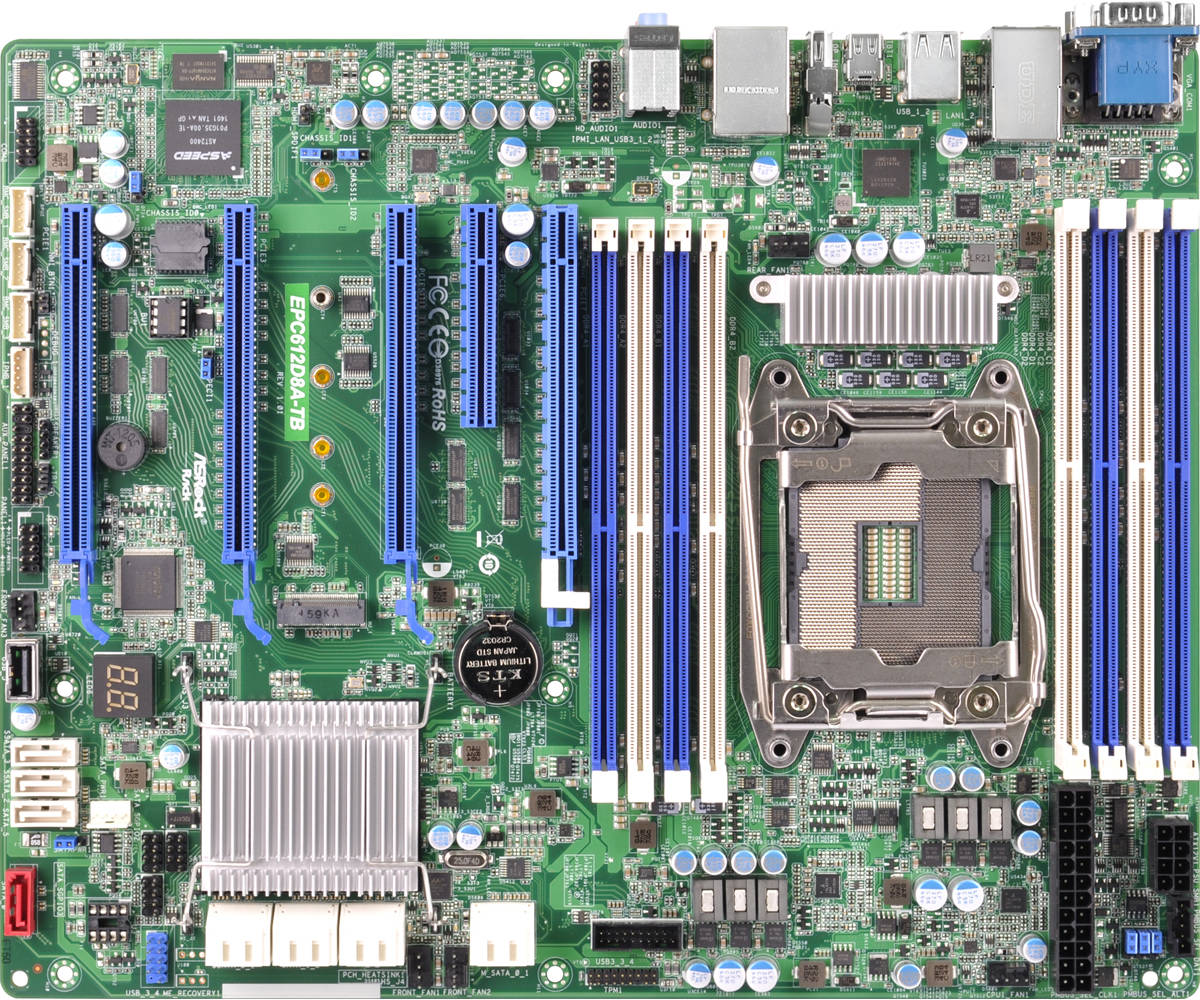

Материнская плата для рабочей станции EPC612D8A-TB
Материнская плата для рабочей станции EPC612D8A-TB, ATX (12" x 9.6").
Форм-фактор
ATX (12" x 9.6")
Процессоры
Socket LGA 2011 R3 Intel Xeon processor E5-1600/2600 v3/v4 series
Память
Supports Quad Channel DDR4 2400/2133/1866/1600 RDIMM and LRDIMM, 8 x DIMM slots
Сеть
Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel Dual GLAN (Intel i210 + Intel i217)
Compute And Memory
Вычислительная платформа и память
Socket LGA 2011 R3 Intel Xeon processor E5-1600/2600 v3/v4 series. Supports Quad Channel DDR4 2400/2133/1866/1600 RDIMM and LRDIMM, 8 x DIMM slots
GPU And Expansion
Ускорители и слоты расширения
Supports 2 PCIe3.0 x16, 3 PCIe3.0 x8 and 1 mini PCIe slot
Storage And Infrastructure
Накопители, сеть и питание
Intel® C612 : 6 x SATA3 6.0Gb/s; 4 x sSATA3 6.0Gb/s; support RAID 0, 1, 5, 10 ( 1 x SATA DOM). Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel Dual GLAN (Intel i210 + Intel i217)
Product Details
Детали конструкции
Характеристики
| Сеть | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E); Supports Intel Dual GLAN (Intel i210 + Intel i217) |
|---|---|
| BMC / IPMI | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
| Сокет | 2011-3 |
| Память | Supports Quad Channel DDR4 2400/2133/1866/1600 RDIMM and LRDIMM, 8 x DIMM slots |
| Чипсет | C612 |
| Audio — Audio | Realtek ALC1150 |
| Graphics — VRAM | DDR3 16MB |

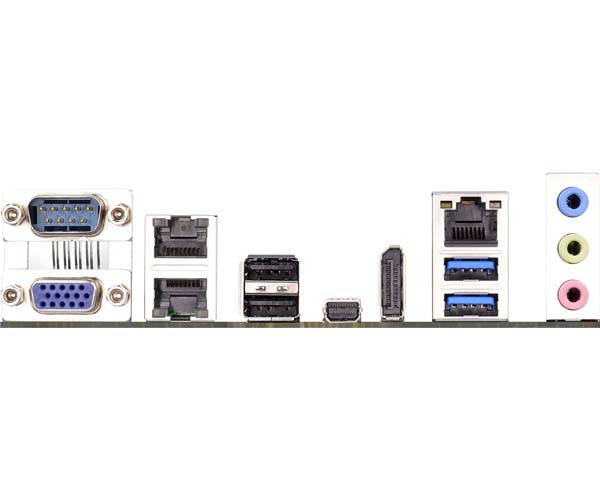

| Rear I/O — RJ45 | 2 + 1 (IPMI) Lan port (RJ45); LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Rear I/O — Audio | 3 Jack |
| Rear I/O — Others | 1 ThunderBolt with DP_IN |
| Supported OS — OS | Microsot Windows®; Windows® 7 (32 / 64 bit); Windows® 8 (32 / 64 bit); Windows® 8.1 (32 / 64 bit); Windows® 10 (64 bit); Server 2008 R2 SP1 (64 bit); Server 2012 (64 bit); Server 2012 R2 (64 bit); Server 2016 (64 bit); Linux; RedHat Enterprise Linux Server 6.5 (32 / 64 bit); CentOS 5.10 / 6.5 (32 / 64 bit); SUSE Enterprise Linux Server 11 SP3 (32 / 64 bit); FreeBSD 9.2 (32 / 64 bit); Fedora core 19 (64 bit); Ubuntu 12.04.2 (64 bit) / 12.10 (64 bit); Virtual; VMWare® ESXi 5.5 (not supported for Marvell 9172) |
| Процессоры | Socket LGA 2011 R3 Intel Xeon processor E5-1600/2600 v3/v4 series |
| Форм-фактор | ATX (12" x 9.6") |
| Ethernet — Interface | 1000 /100 /10 Mbps |
| Graphics — Controller | ASPEED AST2400 |
| Rear I/O — Video Port | 1 x D-Sub |
| Environment — Humidity | Operating Humidity Range: 10%-90% / Non-operating Humidity Range: 10%-90% |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Intel® Xeon® processor E5-1600/2600 v3/v4 series*BIOS version 2.0 or above is required. |
| Rear I/O — Serial Port | 1 (COM1) |
| Rear I/O — USB 2.0 Port | 2 |
| System BIOS — BIOS Type | 128Mb AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature Range: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket LGA 2011 R3*; *Please use narrow type CPU Cooler |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | Intel® C612 |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 12'' x 9.6'' (305 mm x 244 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 |
| Server Management — Features | Watch Dog; NMI |
| Physical Status — Form Factor | ATX |
| Слоты расширения | Supports 2 PCIe3.0 x16, 3 PCIe3.0 x8 and 1 mini PCIe slot |
| Hardware Monitor — Temperature | CPU Temperature Sensing; System Temperature Sensing |
| System Memory — Supported Type | Quad Channel memory technology; Support DDR4 2400/2133/1866/1600 RDIMM and LRDIMM**Only E5-1600/2600 V4 CPUs support DDR4 2400. |
| Server Management — BMC Controller | ASPEED AST2400 |
| Internal Connector/Headers — Buzzer | 1 |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | RDIMM: 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB |
| Internal Connector/Headers — Fan Header | 1x CPU Fan, 4x system Fan (4-pin) |
| Internal Connector/Headers — TPM Header | 1 |
| SATA/SAS Storage — PCH Built-in Storage | Intel® C612 : 6 x SATA3 6.0Gb/s; 4 x sSATA3 6.0Gb/s; support RAID 0, 1, 5, 10 ( 1 x SATA DOM) |
| System Memory — Supported DIMM Quantity | 8 DIMM slots |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 by Intel® i210 + Intel® i217; 1 x RJ45 Dedicated IPMI LAN port; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports PXE; LAN1 Supports NCSI |
| Internal Connector/Headers — System Panel | 1 |
| Интерфейсы накопителей | Support 9 SATA3 by C612 (1 support SATA DOM), 2 SATA3 by Marvell 9172 |
| Internal Connector/Headers — USB 2.0 Header | 1 (support 2 USB 2.0) |
| Internal Connector/Headers — Power Connector | 1 (24-pin) + 1 (8-pin) |
| SATA/SAS Storage — Additional SATA Controller | Marvell 9172: 2 x SATA3 6Gbps |
| Internal Connector/Headers — Type A USB 2.0 Port | 1 |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (support 2 USB 3.0) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (include chassis intrusion, location button & LED, front LAN LED, system fault LED) |
| Internal Connector/Headers — Other Power Connectors | 1 (4-pin) for HDD power |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 8 | SLOT6: PCIe3.0 x8 ** M.2 slot (SLOT4) shared with SLOT6. When M.2 is populated, SLOT4 runs at PCIe3.0 x4. |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe3.0 x16, auto switch to x8 when SLOT5 is occupied; SLOT5: PCIe x16 (PCIe3.0 x8); SLOT3: PCIe3.0 x16, auto switch to x8 when SLOT1 is occupied; SLOT1: PCIe x16 (PCIe3.0 x8) |
| PCIe Expansion Slots (SLOT7 close to CPU) — mini PCIe | 1 (support M.2 (Full and Half size)) (x4) |
| Другие официальные характеристики | ATX 12'' x 9.6''; Supports Thunderbolt with Display in; Supports Audio by ALC 1150 (3 Jack) |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для EPC612D8A-TB
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
EPC612D8A-TB
- Поддерживаемые процессоры
- Socket LGA 2011 R3 Intel Xeon processor E5-1600/2600 v3/v4 series
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
EPC612D8A-TB
- Поддерживаемая память
- Supports Quad Channel DDR4 2400/2133/1866/1600 RDIMM and LRDIMM, 8 x DIMM slots
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Storage QVL
Совместимость накопителей
В карточке приведены параметры подсистемы хранения. Полный актуальный QVL поддерживает производитель.
- SATA/SAS Storage — PCH Built-in Storage
- Intel® C612 : 6 x SATA3 6.0Gb/s; 4 x sSATA3 6.0Gb/s; support RAID 0, 1, 5, 10 ( 1 x SATA DOM)
- Интерфейсы накопителей
- Support 9 SATA3 by C612 (1 support SATA DOM), 2 SATA3 by Marvell 9172
- SATA/SAS Storage — Additional SATA Controller
- Marvell 9172: 2 x SATA3 6Gbps
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
