ASRock Rack X570D4I-2T
Артикул: X570D4I-2T
ASRock Rack X570D4I-2T
Серверная материнская плата X570D4I-2T
Серверная материнская плата X570D4I-2T, mini-ITX (6.7" x 6.7").
Форм-фактор
mini-ITX (6.7" x 6.7")
Процессоры
Supports AMD Ryzen 5000 Series Desktop Processors
Память
4 DIMM slots (2DPC), supports ECC/non-ECC SODIMM
Сеть
2 RJ45 (10GbE) by Intel X550-AT2
Compute And Memory
Вычислительная платформа и память
Supports AMD Ryzen 5000 Series Desktop Processors. 4 DIMM slots (2DPC), supports ECC/non-ECC SODIMM
GPU And Expansion
Ускорители и слоты расширения
1 PCIe4.0 x16; 2 OCuLink (PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s)
Storage And Infrastructure
Накопители, сеть и питание
AMD X570 (9 SATA 6Gb/s, support RAID 0/1/10):; 2 OCuLink, 1 M.2. 2 RJ45 (10GbE) by Intel X550-AT2
Product Details
Детали конструкции
Характеристики
| Сеть | 2 RJ45 (10GbE) by Intel X550-AT2 |
|---|---|
| BMC / IPMI | Remote Management (IPMI) |
| Сокет | AM4 |
| Память | 4 DIMM slots (2DPC), supports ECC/non-ECC SODIMM |
| Чипсет | X570 |
| Graphics — VRAM | DDR4 16MB |

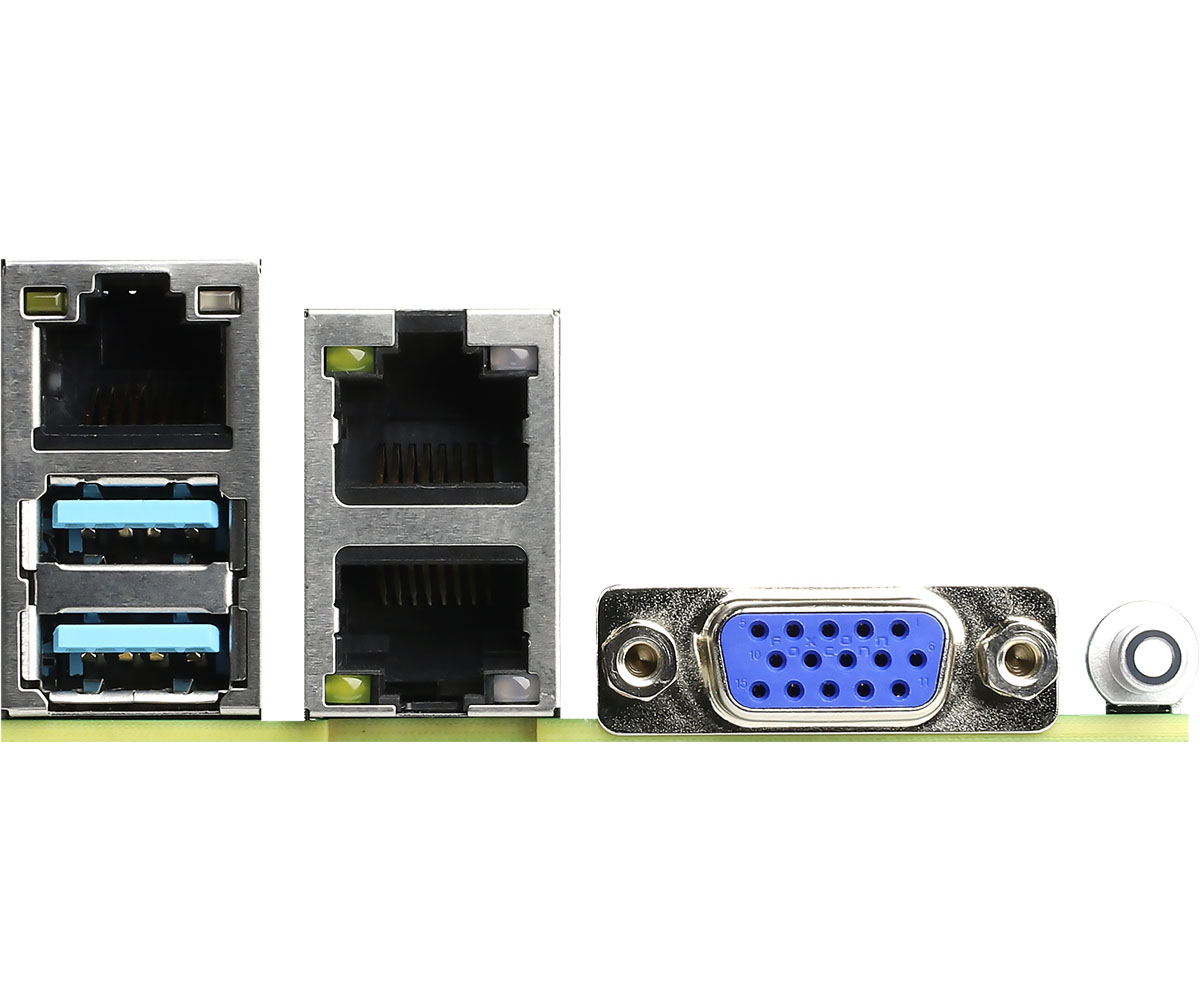

| Rear I/O — RJ45 | 2 RJ45 (10GbE); 1 dedicated IPMI |
| Процессоры | Supports AMD Ryzen 5000 Series Desktop Processors |
| Форм-фактор | mini-ITX (6.7" x 6.7") |
| Ethernet — Interface | 10000/1000 /100 /10 Mbps |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | 1 DB15 (VGA) |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | Fan Tachometer; Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); Fan Multi-Speed Control |
| Processor System — CPU | Supports:; AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics; AMD Ryzen 5000 and 3000 Series Desktop Processors; AMD Ryzen PRO 5000, 4000 and 3000 Series Desktop Processors |
| System BIOS — BIOS Type | 32MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C |
| Processor System — Socket | Single Socket AM4 (PGA1331) |
| Rear I/O — UID Button/LED | 1 UID w/ LED |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM,1.05V_PCH, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | AMD X570 |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8.0 Support; ASRock Rack Instant Flash |
| Physical Status — Dimensions | 6.7" x 6.7" (170.2 mm x170.2 mm) |
| Rear I/O — USB 3.2 Gen2 Port | 2 Type-A (USB3.2 Gen2) |
| Server Management — Features | Watch Dog |
| LED Indicators — Fan Fail LED | 3 |
| Physical Status — Form Factor | mini-ITX |
| Слоты расширения | 1 PCIe4.0 x16; 2 OCuLink (PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s) |
| Hardware Monitor — Temperature | CPU/DDR temperature sensing; MB/Card side temperature sensing |
| System Memory — Supported Type | Supports DDR4 260-pin ECC*/non-ECC SO-DIMM; *For AMD Ryzen Desktop Processors with Radeon Graphics, ECC support is only with Processors with PRO technologies. |
| Server Management — BMC Controller | ASPEED AST2500 |
| System Memory — Max. DIMM Frequency | One DIMM:; 1R DIMM @2933MT/s; 2R/2DR DIMM@2400T/s; Two DIMMs:; 2400MT/s |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management GLAN |
| System Memory — Max. Capacity per DIMM | up to 32GB |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 |
| Internal Connector/Headers — Fan Header | 3 (4-pin) |
| Internal Connector/Headers — TPM Header | 1 (13-pin) |
| SATA/SAS Storage — PCH Built-in Storage | AMD X570 (9 SATA 6Gb/s, support RAID 0/1/10):; 2 OCuLink, 1 M.2 |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 10GLAN by Intel® X550-AT2; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports Dual LAN with Teaming function; Supports PXE |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 (RST, PWRBTN, HDDLED, PWRLED) |
| Other PCIe Expansion Connectors — OCuLink | 2 OCuLink (PCIe4.0* x4 or 4 SATA 6Gb/s); *Supports PCIe3.0 when using AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics |
| Интерфейсы накопителей | 2 OCuLink (PCIe4.0 x4 or 4 SATA 6Gb/s); Supports 1 M.2 (PCIe4.0 x4 or SATA 6Gb/s); 9 SATA 6Gb/s |
| Other PCIe Expansion Connectors — M.2 slot | 1 M-key (PCIe4.0* x4 or SATA 6Gb/s), supports 2280 form factor; *Supports PCIe3.0 when using AMD Ryzen 5000, 4000 and 3000 G-Series Desktop Processors with Radeon Graphics |
| Internal Connector/Headers — Speaker Header | 1 (4-pin) |
| Internal Connector/Headers — Power Connector | 8pin(DC-IN)+4pin(ATX) |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (19-pin, 2 USB3.2 Gen1) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (include Caseopen,sys_fault_LED, 2FLANLED) ) |
| Internal Connector/Headers — Other Power Connectors | 1 (4-pin, HDD PWR) |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe4.0 x16* [CPU]; *Supports PCIe3.0 x8 when using AMD Ryzen 3000 G-Series Desktop Processors with Radeon Graphics; *Supports PCIe3.0 x16 when using AMD Ryzen 5000, 4000 G-Series Desktop Processors with Radeon Graphics |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
Документация
Руководства для X570D4I-2T
Для этой модели производитель публикует раздел документации. Локальный PDF появится здесь после отдельной проверки файла и версии.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
CPU Support
Параметры процессоров
X570D4I-2T
- Поддерживаемые процессоры
- Supports AMD Ryzen 5000 Series Desktop Processors
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Memory Compatibility
Параметры памяти
X570D4I-2T
- Поддерживаемая память
- 4 DIMM slots (2DPC), supports ECC/non-ECC SODIMM
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
TPM QVL
Совместимость модулей TPM
Поддержка TPM зависит от конфигурации и версии системной платы. Используйте официальный список совместимости модели.
- Internal Connector/Headers — TPM Header
- 1 (13-pin)
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
News
Новости модели
Связанные новости доступны в официальной карточке производителя.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Design In
Инженерные 3D-файлы
Производитель публикует инженерные файлы для интеграции платы.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
Download
Файлы и обновления
Драйверы, обновления и служебные файлы доступны в официальном разделе этой модели.
Данные относятся только к указанной модели и взяты из её технической карточки. Производитель может изменить перечень совместимости без предварительного уведомления.
