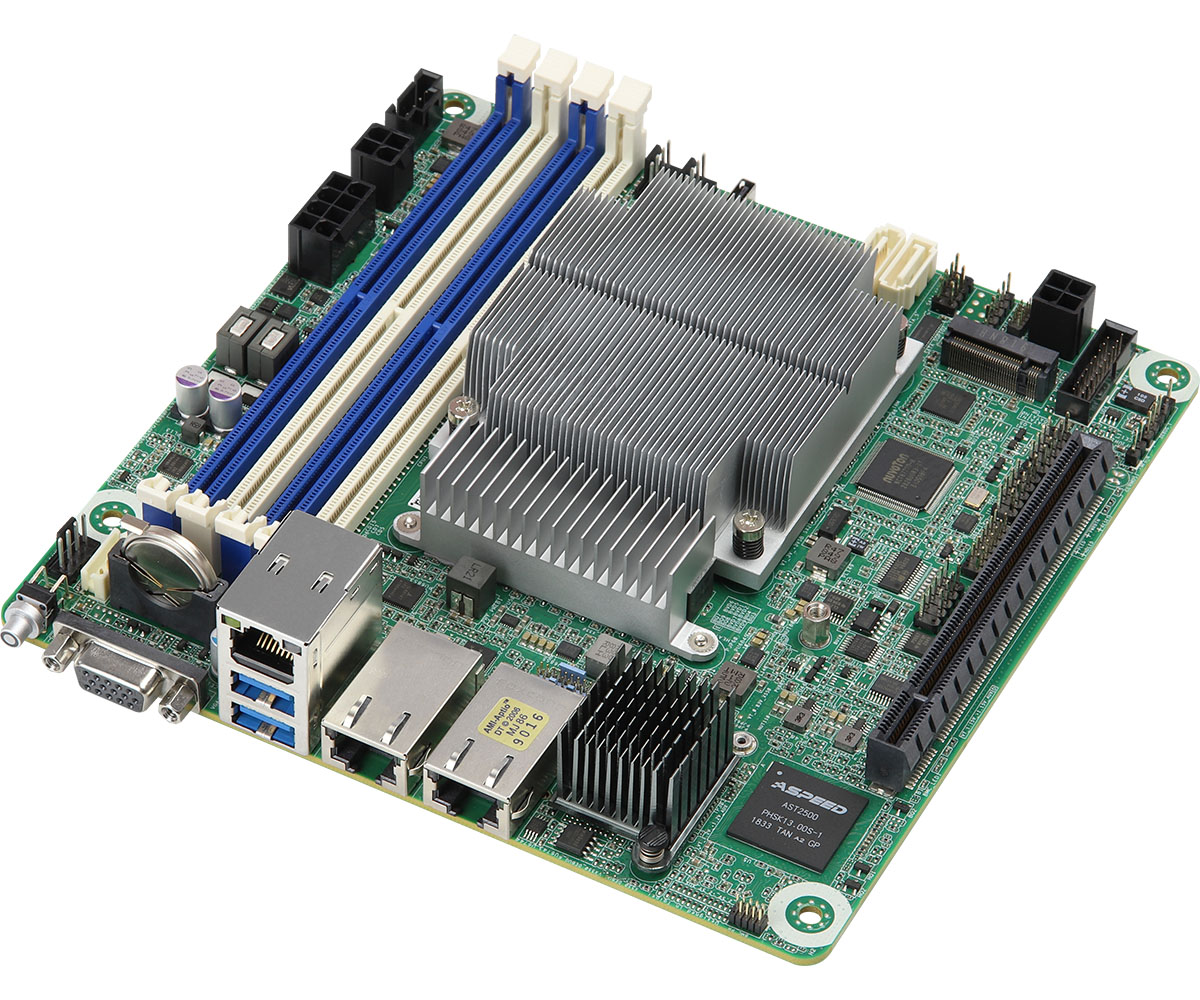

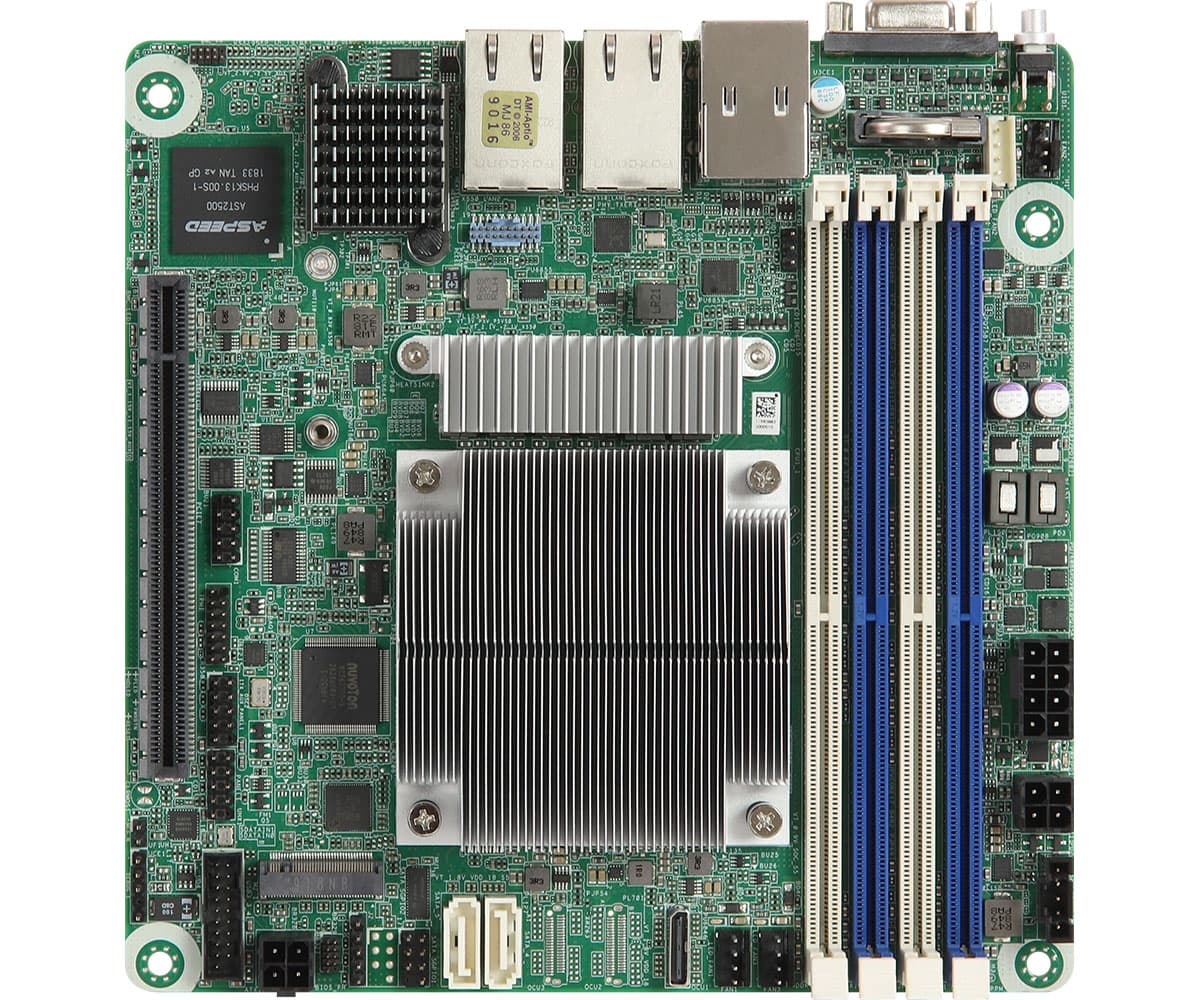

ASRock Rack EPYC3101D4I-2T
Артикул: EPYC3101D4I-2T
ASRock Rack EPYC3101D4I-2T
Серверная материнская плата EPYC3101D4I-2T
Серверная материнская плата EPYC3101D4I-2T, Mini-ITX.
Форм-фактор
Mini-ITX
Процессоры
Supports AMD EPYC 3101 Processor
Память
Supports 4x DDR4 ECC UDIMM, RDIMM, LRDIMM up to 2666MT/s (2DPC)
Сеть
Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E)
Compute And Memory
Вычислительная платформа и память
Supports AMD EPYC 3101 Processor. Supports 4x DDR4 ECC UDIMM, RDIMM, LRDIMM up to 2666MT/s (2DPC)
GPU And Expansion
Ускорители и слоты расширения
Supports up to 1 x OCulinks (PCIe3.0x4 or 4x SATAIII 6Gb/s); 1 x PCIe x 16 slot
Storage And Infrastructure
Накопители, сеть и питание
AMD Built-in Storage: 6 x SATAIII 6.0 Gb/s (4 x SATA from OCulink, 2 x SATAIII 6.0 Gb/s). Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E)
Product Details
Детали конструкции
Характеристики
| Сеть | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
|---|---|
| BMC / IPMI | Integrated IPMI 2.0 with KVM and Dedicated LAN (RTL8211E) |
| Сокет | SP4r2 |
| Память | Supports 4x DDR4 ECC UDIMM, RDIMM, LRDIMM up to 2666MT/s (2DPC) |
| Чипсет | EPYC |

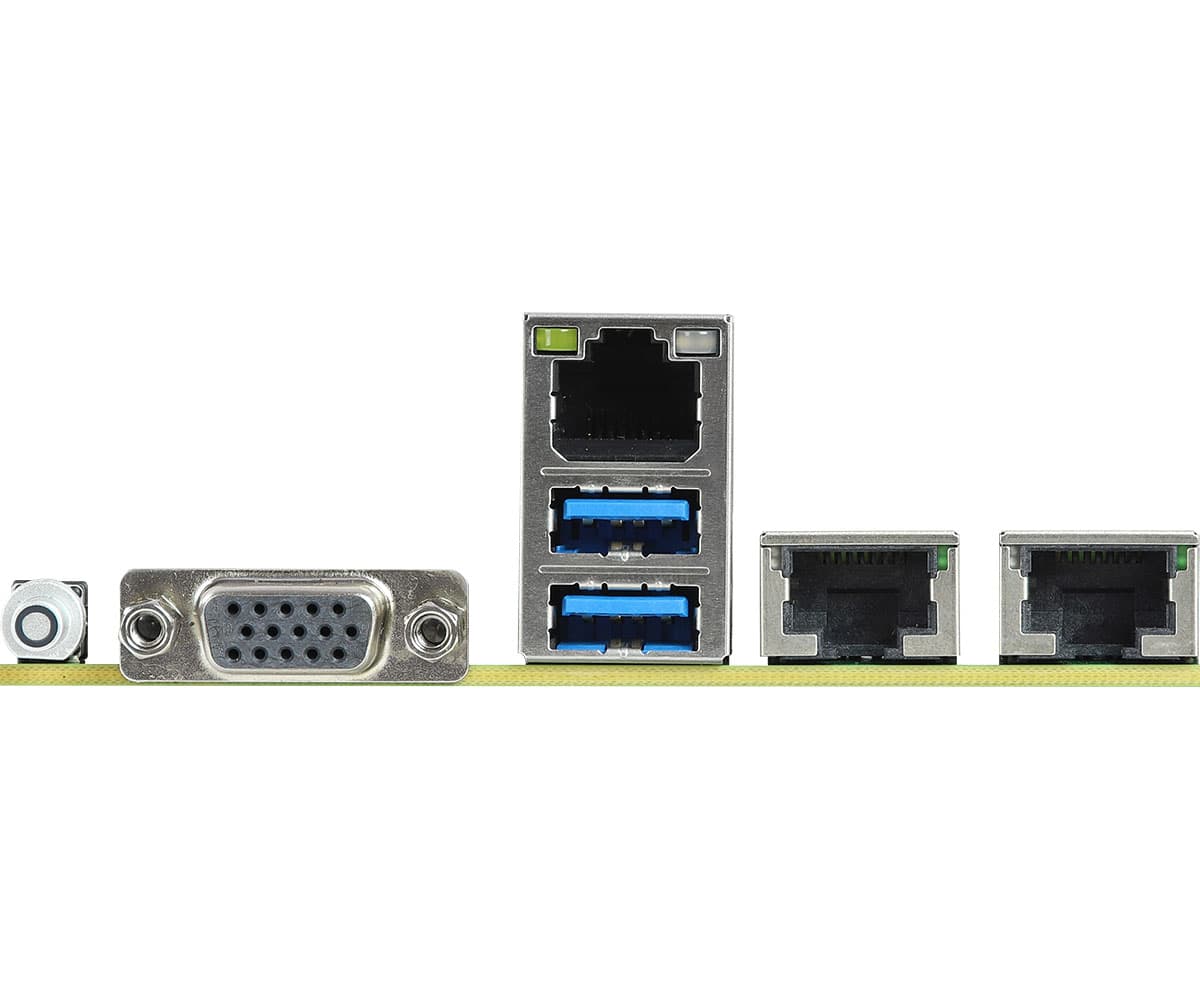

| Rear I/O — RJ45 | 2 x 10GLAN RJ45(by Intel® X550-AT2 ); 1 x RJ45 Dedicated IPMI LAN port; LAN Ports with LED (ACT/LINK LED and SPEED LED) |
| Supported OS — OS | Microsoft® Windows® (Server OS) :; Server 2019 (64 bit); Linux:; Red Hat Enterprise Linux Server 7.4 (64 bit) / 7.6 (64 bit); CentOS 7.4 (64 bit) / 7.6 (64 bit); Ubuntu 18.04.2 (64 bit); *Please refer to our website for the latest OS support list. |
| Процессоры | Supports AMD EPYC 3101 Processor |
| Форм-фактор | Mini-ITX |
| Ethernet — Interface | 10000/1000 Mbps |
| Graphics — Controller | ASPEED AST2500 |
| Rear I/O — Video Port | D-sub x 1 |
| Environment — Humidity | Non-operating humidity: 20% ~ 90% (non-condensing) |
| Hardware Monitor — Fan | CPU/Rear/Front Fan Tachometer; CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature); CPU/Rear/Front Fan Multi-Speed Control |
| Processor System — CPU | Support AMD EPYC 3101 (4 cores, 4 threads) |
| System BIOS — BIOS Type | 16MB AMI UEFI Legal BIOS |
| System Memory — Voltage | 1.2V |
| Environment — Temperature | Operating temperature: 10°C ~ 35°C / Non-operating temperature: -40°C ~ 70°C*Install a CPU Fan when the airflow through the heatsink is below 2CFM. |
| Rear I/O — UID Button/LED | 1 |
| Hardware Monitor — Voltage | Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, +1.1V,+1.0V, +BAT, 3VSB, 5VSB |
| Processor System — Chipset | SoC |
| System BIOS — BIOS Features | Plug and Play (PnP); ACPI 2.0 Compliance Wake Up Events; SMBIOS 2.8 Support; ASRockRack Instant Flash |
| Physical Status — Dimensions | 6.7'' x 6.7'' (170.2 mm x 170.2 mm) |
| Rear I/O — USB 3.2 Gen1 Port | 2 |
| Server Management — Features | Watch Dog; NMI |
| LED Indicators — Fan Fail LED | 3 |
| Physical Status — Form Factor | Mini-ITX |
| Слоты расширения | Supports up to 1 x OCulinks (PCIe3.0x4 or 4x SATAIII 6Gb/s); 1 x PCIe x 16 slot |
| Hardware Monitor — Temperature | CPU/DDR/LAN/Storage Temperature Sensing; MB/Card Side Temperature Sensing |
| System Memory — Supported Type | Support DDR4 288-pin ECC UDIMM, RDIMM, LRDIMM Memory |
| Server Management — BMC Controller | ASPEED AST2500 : IPMI (Intelligent Platform Management Interface) 2.0 with ikvm and vMedia support |
| System Memory — Max. DIMM Frequency | ECC UDIMM, RDIMM, LRDIMM: max. 2666 MHz |
| Server Management — Dedicated IPMI LAN | 1 x Realtek RTL8211E for dedicated management LAN |
| System Memory — Max. Capacity per DIMM | ECC UDIMM, RDIMM, LRDIMM: up to 128GB |
| Internal Connector/Headers — COM Header | 1 |
| Internal Connector/Headers — Clear CMOS | 1 (short pad) |
| Internal Connector/Headers — Fan Header | 1 x CPU Fan, 2 x System Fans (1 front, 1 rear) (build in CPU active fansink) |
| Internal Connector/Headers — TPM Header | 1 x (13-pin) |
| SATA/SAS Storage — PCH Built-in Storage | AMD Built-in Storage: 6 x SATAIII 6.0 Gb/s (4 x SATA from OCulink, 2 x SATAIII 6.0 Gb/s) |
| System Memory — Supported DIMM Quantity | 4 DIMM slots (2DPC) |
| Internal Connector/Headers — IPMB Header | 1 |
| Ethernet — Additional Ethernet Controller | 2 x RJ45 10GLAN by Intel® X550-AT2; Supports Wake-On-LAN; Supports Energy Efficient Ethernet 802.3az; Supports Dual LAN with Teaming function; Supports PXE; LAN1 Supports NCSI |
| Internal Connector/Headers — PMBus header | 1 |
| Internal Connector/Headers — SGPIO Header | 1 |
| Internal Connector/Headers — SMBus header | 1 |
| Internal Connector/Headers — System Panel | 1 |
| Интерфейсы накопителей | Supports up to 1 x OCulinks (PCIe3.0x4 or 4x SATAIII 6Gb/s) |
| Other PCIe Expansion Connectors — M.2 slot | 1 x M-Key (PCIe3.0 x4 or SATAIII 6.0 Gb/s); Supports 22110/2280 form factor |
| Internal Connector/Headers — Power Connector | 1 x (4-pin) + 1 x (8-pin) support 12V DC-IN |
| Internal Connector/Headers — USB 3.2 (Gen1) Header | 1 (supports 2 USB 3.1 Gen1 ports) |
| Internal Connector/Headers — Auxiliary Panel Header | 1 (include chassis intrusion, 2 front LAN LED, System LED) |
| Internal Connector/Headers — Other Power Connectors | 1 (4-pin) for HDD power |
| PCIe Expansion Slots (SLOT7 close to CPU) — PCIe x 16 | SLOT7: PCIe3.0 x16 |
| Другие официальные характеристики | Supports 12V DC or ATX Power Source |
Характеристики приведены по данным производителя и могут быть изменены без предварительного уведомления.
