R2CU6801A - корзина PDB для модулей БП 550-800вт

6135500

Встраиваемое электронное устройство, позволяющее объединить электропитание от двух и более импульсных статических преобразователей (блоков питания) и распределить их между энергопотребляющими компонентами сервера для страховки от выхода из строя одного из блоков. В штатном режиме нагрузка распределяется поровну между всеми блоками питания. При выходе из строя одного из них, нагрузка перераспределяется между оставшимися и обеспечивает возможность замены неисправного блока без необходимости выключения устройства, в которое он установлен. Объединительный модуль производит следующие операции: распределение нагрузки между блоками питания в зависимости от выбранного администратором режима; перераспределение нагрузки в случае сбоя (вышел из строя один из БП, перебои в сети); защита сервера от перегрузки (ограничение суммарной выходной мощности).

Форм-фактор CRPS 2U 1+1; Объединительная плата (бэкплейн) в металлическом корпусе, оснащенная выходными кабелями для подключения к компонентам сервера. Служит как корзина для объединения 2х модулей питания в резервируемом БП; бэкплейн обеспечивает параллельное соединение модулей с возможностью горячей замены; Совместим с модулями питания R1CA2551B 550Вт и R1CA2801B 800Вт

12В DC макс 800Вт. 12VSB DC макс 36Вт

45

45

30

20

0,3

4

180

550

1

1

1

9

3

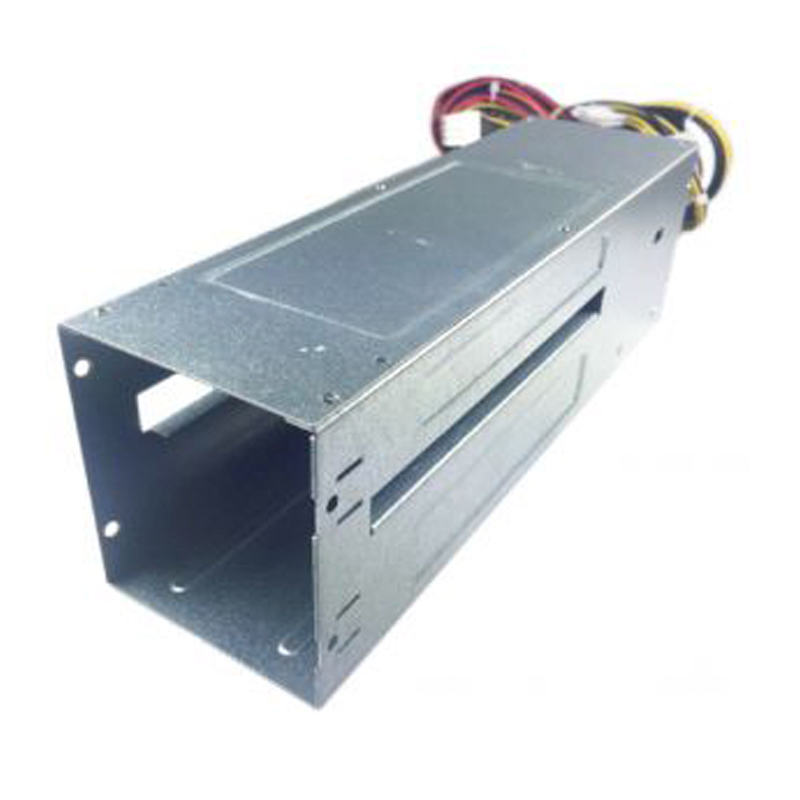

Все элементы смонтированы в одном металлическом корпусе:
• объединительная шина со специальными разъемами стандарта CRPS для параллельного подключения блоков питания;
• микроконтроллер, который отвечает за схему использования доступных БП – одновременно или в режиме резервирования, когда постоянно нагружен один из блоков, а второй находится в спящем режиме с минимальным потреблением энергии и готов подхватить нагрузку в случае сбоя;

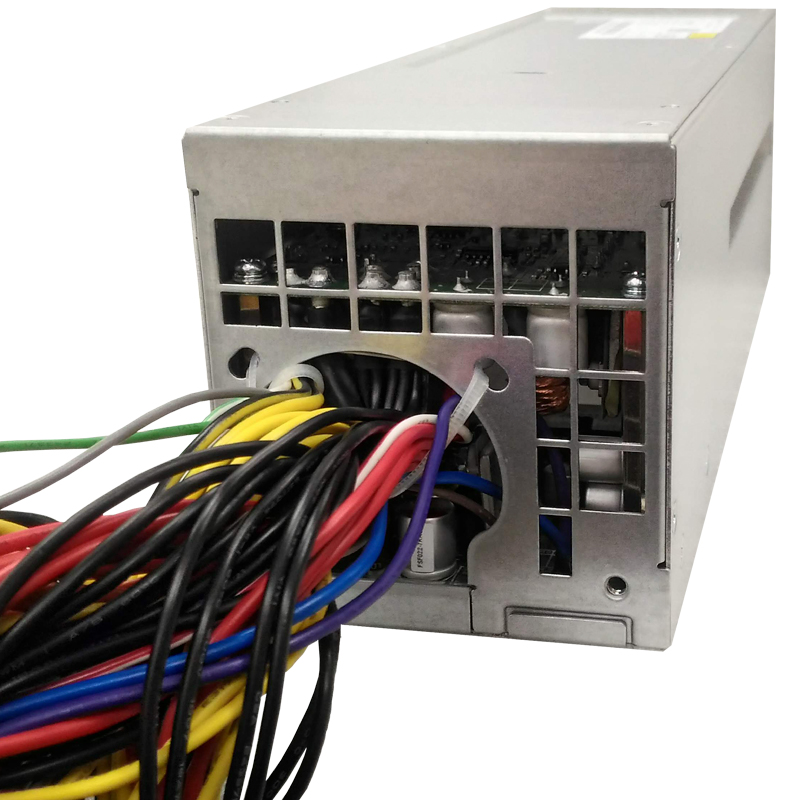

• кабели с разъемами для подключения к компонентам сервера для их питания.

265 x 76,9 x 84 мм

Компания In Win Development Inc. оставляет за собой право производить изменения внешнего вида и конструкции без предварительного уведомления.
